Давление открытия обратного клапана, направление потока и падение давления

Недавно введенный в эксплуатацию нефтехимический трубопровод сильно вздрагивает. Центробежный насос большой производительности катастрофически выходит из строя. Мы разрушаем систему для расследования. Первопричиной редко является серьезный структурный недостаток. Чаще всего виновником оказывается, казалось бы, простой компонент: гидрораспределитель неправильного размера. Обратные клапаны служат важными односторонними механическими воротами. Они позволяют жидкости или газу течь в одном направлении. Они решительно блокируют любой обратный поток. Эта базовая функция звучит просто. Однако внутренняя механика, управляющая этими устройствами, исключительно сложна.

Понимание этих конкретных инженерных параметров – это не просто академическое упражнение. Это абсолютно необходимо для поддержания эффективности системы, защиты дорогостоящего оборудования и обеспечения безопасности объекта. Это руководство раскрывает тайну сложных технических характеристик. Проектировщики трубопроводов и специалисты по техническому обслуживанию могут использовать эту разбивку показателей динамики основной жидкости для принятия обоснованных и обоснованных решений о покупке.

Ключевые выводы

• Давление открытия представляет собой абсолютный минимальный порог на входе, необходимый для срабатывания внутреннего механизма.
• Направленная ориентация строго односторонняя. Установка устройства задом наперед полностью заблокирует линию и приведет к серьезным механическим повреждениям.
• Потеря давления относится к поддающейся количественной оценке деградации кинетической энергии. Это напрямую влияет на энергоэффективность системы.
• Точные математические расчеты и глубокое понимание коэффициента расхода необходимы для предотвращения вибрации клапана и гидравлического удара.
• Выбор подходящей архитектуры требует балансировки этих основных показателей на основе конкретных переменных среды и среды.

Что такое давление открытия обратного клапана?

Давление открытия — это точное минимальное давление на входе, необходимое для срабатывания механизма уплотнения клапана. Внутренним компонентом может быть направляемый металлический диск, утяжеленный шарик или шарнирная заслонка. Независимо от конструкции, он должен преодолеть ряд противодействующих сил. Эти внутренние силы обычно состоят из внутреннего напряжения пружины, физического веса закрывающего элемента и любого существующего обратного давления на выходе из уплотнения.

Представьте себе, что вы открываете тяжелую подпружиненную противопожарную дверь против сильного ветра. Точное количество силы, которое вам нужно приложить, чтобы слегка отодвинуть дверь от рамы, аналогично этому показателю. Как только жидкость выше по потоку достигает этого конкретного порога, клапан открывается. Именно в этот момент по трубопроводу начинает двигаться заметное количество потока.

Определение правильного порога открытия является основополагающим шагом в проектировании надежной трубопроводной системы. Если указанное давление слишком велико для контура, жидкость просто не будет обладать кинетической энергией, необходимой для принудительного открытия клапана. Следовательно, вышестоящие насосы вынуждены перегружаться. Это приводит к чрезмерному потреблению энергии, локальному перегреву и возможному выходу насоса из строя из-за запора.

И наоборот, слишком низкий порог делает клапан слишком чувствительным и нестабильным. Он может открыться преждевременно или хаотично колебаться при незначительных колебаниях давления. Клапан с недостаточным механическим сопротивлением может не закрыться достаточно быстро при прекращении прямого потока. Эта запоздалая реакция не позволяет достичь основной цели: предотвращения обратного потока. Инженеры должны оценить номинальное рабочее давление своих контуров. Это гарантирует, что механизм надежно открывается во время стандартной работы, сохраняя при этом водонепроницаемость в режиме ожидания.

Понимание направления и динамики потока

По механическому определению эти устройства строго однонаправлены. Предполагаемое направление потока обратного клапана определяет единственный безопасный путь, по которому жидкость, газ или абразивная суспензия могут проходить через сеть трубопроводов. Их единственная цель – блокировать обратное движение. Установка одного из этих блоков задом наперед действует как непроницаемый постоянный барьер на пути предполагаемого потока.

Производители четко указывают правильную ориентацию на внешнем корпусе, чтобы избежать критических ошибок при установке. Обычно вы увидите заметную стрелку, отлитую прямо в металлическом корпусе или отштампованную на прикрепленной табличке с техническими характеристиками. Игнорирование этого важнейшего указателя направления приводит к тяжелым последствиям. Если массивный промышленный насос сработает против клапана, установленного назад, жидкости некуда расширяться. Возникающий в результате сценарий тупика вызывает немедленные и экстремальные скачки давления. Эти шипы могут привести к резкому разрыву соединений труб, выходу из строя уплотнений насоса и созданию опасной для жизни опасности для находящихся рядом операторов.

Понимание внутреннего поведения жидкости имеет важное значение для оптимизации общей производительности системы. Динамический процесс начинается в тот момент, когда достигается точка разрушения. Давление вверх по течению превышает этот начальный порог. Внутренний механизм поднимается дальше от седла, позволяя объему потока расширяться.

После полного открытия скорость жидкости, движущейся через тело, полностью отвечает за удержание внутреннего диска или заслонки в подвешенном состоянии. Эта скорость должна оставаться относительно стабильной для оптимальной производительности. Если скорость жидкости падает ниже критического порога, кинетическая энергия больше не может удерживать механизм против пружины или гравитационного веса. Клапан автоматически начнет закрываться до того, как поток фактически поменяет направление. Это упреждающее закрывание под действием силы тяжести является важной конструктивной особенностью. Это значительно сводит к минимуму разрушительные ударные волны, связанные с гидроударом.

Давление открытия и падение давления: ключевые различия

Частой путаницей в проектировании трубопроводов является различие между силой, необходимой для открытия клапана, и энергией, теряемой при движении жидкости через него. Оба показателя включают измерения давления и сильно влияют на размер насоса. Однако они представляют собой совершенно разные фазы движения жидкости.

С технической точки зрения падение давления на обратном клапане — это измеримая разница давления напора между впускным и выпускным отверстиями при активном потоке жидкости. Даже когда клапан заблокирован в полностью открытом положении, его внутренняя геометрия действует как физическое ограничение внутри трубопровода.

Жидкость или газ перемещается по внутренним контурам корпуса. Он неизбежно сталкивается с трением о металлические стенки. Кроме того, жидкость должна перемещаться вокруг диска, пружины или шарнирного узла. Это создает хаотическую турбулентность. Такое сочетание внутреннего трения, физических препятствий и турбулентных вихревых токов приводит к постоянной потере кинетической энергии. К моменту выхода жидкости из выходного порта ее давление заметно ухудшилось.

Проясним это различие просто: давление растрескивания — это энергия, необходимая для инициирования потока. Перепад давления – это энергия, потерянная во время течения. Разработчики систем должны учитывать оба показателя, чтобы обеспечить общую жизнеспособность. Насос должен быть рассчитан не только на превышение начального порога открытия, но и на создание достаточной продолжительной силы для преодоления последующего снижения энергии.

В последнее время мировые отрасли переходят к более строгим требованиям в области энергоэффективности. Нормативно-правовая база теперь требует тщательной оптимизации систем обработки жидкостей. Минимизация потерь давления больше не является просто механическим предпочтением. Это строгая экономическая необходимость. Недавние инженерные исследования показывают, что оптимизация динамики жидкости для уменьшения ненужных потерь напора может сократить потребление энергии насосами до 15 процентов в год. Следовательно, дальновидные операторы предприятий быстро отходят от стандартных клапанов увеличенного размера в пользу прецизионных решений, рассчитанных на минимальное внутреннее сопротивление.

Основы расчета давления открытия и коэффициента текучести

Использование догадок при выборе размера клапана неизбежно приводит к нестабильности работы. Точный расчет давления открытия является обязательным процессом для нестандартных гидравлических контуров. Это особенно актуально для вертикальных участков трубопровода, где сила тяжести сильно влияет на механическое поведение. Фундаментальная физика опирается на анализ взаимосвязи между силой и площадью поверхности.

К основным переменным относятся направленная вниз сила, оказываемая внутренней пружиной, физический вес уплотнительного диска, площадь поверхности, подвергающаяся воздействию жидкости на входе, и любое статическое противодавление, оказываемое на верхнюю часть уплотнения. При вертикальной установке к закрывающему усилию необходимо прибавить вес столба жидкости над клапаном. Производители предоставляют базовые характеристики для горизонтальной установки. Инженеры должны математически скорректировать эти цифры, чтобы учесть конкретные переменные гравитации и противодавления их уникальной архитектуры трубопровода.

Чтобы точно спрогнозировать потерю давления во время непрерывной работы, инженеры полагаются на коэффициент расхода. По определению отрасли, этот коэффициент представляет собой объем воды, который пройдет через определенный клапан, вызывая падение давления ровно на один фунт на квадратный дюйм.

Более высокое значение коэффициента указывает на высокоэффективный, менее ограничительный клапан, который обеспечивает больший объем с минимальными потерями энергии. Покупатели и проектировщики систем могут использовать диаграммы, предоставленные производителем, для математического прогнозирования точного снижения энергопотребления для конкретной среды и требуемых скоростей потока. Сопоставление этого рассчитанного падения с кривой производительности насоса позволяет инженерам убедиться, что система будет работать плавно, не подвергаясь чрезмерным потерям энергии.

Как различные конструкции клапанов влияют на давление и расход

Внутренняя геометрия клапана в значительной степени определяет как его сопротивление открытию, так и эффективность непрерывного потока. Выбор правильной архитектуры — это вопрос соответствия физических характеристик конкретным, часто жестким требованиям промышленного применения.

Конструкции подъемного механизма имеют внутреннюю полость, очень похожую на традиционные вентили. Жидкость должна войти в тело, сделать резкий поворот вверх, чтобы вытолкнуть направляемый диск из гнезда, а затем сделать еще один поворот, чтобы выйти. Поскольку поток обратного клапана должен проходить по этому весьма извилистому пути, эти устройства обычно демонстрируют гораздо более высокий перепад давления по сравнению с другими конструкциями. Однако этот ограничительный путь имеет большое преимущество. Высококачественная продукция, например, разработанная Didtek, обеспечивает исключительно надежную и герметичную герметизацию в условиях высокого давления. При работе с опасным паром или токсичными газами инженеры часто выбирают именно эти клапаны, сознательно отдавая приоритет целостности уплотнения над эффективностью потока исходного газа.

В экстремальных промышленных условиях прочность материала так же важна, как и динамика жидкости. Кованые обратные клапаны изготавливаются из цельных стальных блоков, подвергающихся огромному тепловому и механическому давлению. В результате этого процесса образуется плотная, непористая молекулярная структура. Кованые обратные клапаны Didtek, изготовленные в соответствии со строгими стандартами API 602, работают в сильно турбулентных и высокоскоростных средах, не подвергаясь внутренней эрозии или механической усталости. Их прочная конструкция гарантирует, что порог открытия останется неизменным в течение тысяч изнурительных циклов.

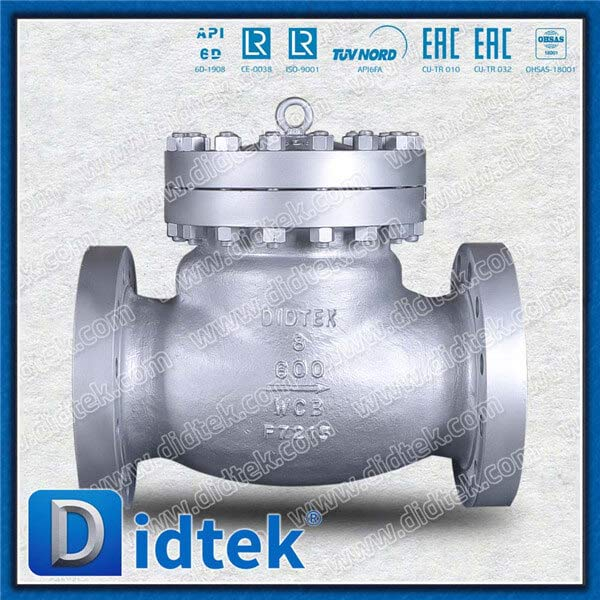

Для обычных применений с жидкостями, где основной целью является минимизация потерь энергии, лучшим выбором являются стандартные поворотные обратные клапаны. Они имеют шарнирный диск, который полностью отклоняется от пути потока. Это обеспечивает практически беспрепятственный прямой проход жидкости. Поворотные обратные клапаны Didtek из литой стали изготовлены из высококачественных материалов WCB и соответствуют стандартам API 594, что обеспечивает исключительно низкий перепад давления и надежное предотвращение обратного потока.

Рекомендации по размещению схемы для обеспечения оптимальной производительности

Физическая ориентация трубопровода радикально меняет работу клапана в реальном мире. В горизонтальных линиях сила тяжести оказывает нейтральное влияние на открытие и закрытие диска. Это позволяет внутренней пружине или шарнирному механизму полностью регулировать давление открытия.

Вертикальные установки с восходящим потоком представляют собой другую проблему. Гравитация постоянно тянет диск вниз. Это эффективно увеличивает необходимое давление открытия, поскольку жидкость должна физически поднимать вес внутренних компонентов. И наоборот, установка стандартного поворотного обратного клапана на вертикальной линии с нисходящим потоком является катастрофической инженерной ошибкой. Гравитация будет постоянно удерживать клапан открытым, делая его возможности предотвращения обратного потока совершенно бесполезными.

Турбулентность – главный враг долговечности клапана. Пострадает агрегат, установленный слишком близко к напорному отверстию насоса, острому колену трубы или модулирующему регулирующему клапану. Турбулентная, закрученная жидкость заставит внутренний диск быстро колебаться относительно своего седла. Постоянное дребезжание разрушает шарнирные штифты и разрушает посадочные поверхности. Преждевременный механический выход из строя неизбежен.

В соответствии со стандартной инженерной практикой направляющие клапаны следует устанавливать на расстоянии не менее пяти-десяти диаметров трубы от любого источника турбулентности. Обеспечение этого прямого участка трубы позволяет хаотическому профилю скорости жидкости стабилизироваться и превратиться в плавный ламинарный поток. Это гарантирует, что клапан остается постоянно открытым и сводит к минимуму ненужный износ.

Действенные критерии выбора для промышленного применения

Приобретение правильного оборудования требует целостного и объективного анализа всей трубопроводной сети. Покупатели должны использовать строгий контрольный список оценки перед окончательной доработкой какой-либо спецификации.

Во-первых, четко определите средства массовой информации. Транспортирует ли система сжимаемый газ, вязкую жидкость или высокоабразивную суспензию? Это диктует необходимые материалы корпуса и отделки. Затем определите точное давление открытия, необходимое для начала потока без перегрузки системных насосов. Одновременно рассчитайте максимально допустимое падение давления, чтобы гарантировать, что жидкость сохраняет достаточную скорость на выходе.

Чтобы упростить процесс выбора, обратитесь к следующему инженерному сравнению:

Игнорирование таких показателей, как давление открытия, ориентация направления и перепад давления, неизбежно приводит к серьезной неэффективности системы, разрушительному вибрированию клапанов или катастрофическим обратным потокам. Тщательный анализ параметров вашей системы и выполнение необходимых расчетов защитит вашу инфраструктуру, снизит затраты на электроэнергию и обеспечит долгие годы надежной работы.

Часто задаваемые вопросы

Можно ли отрегулировать давление открытия обратного клапана?

Это полностью зависит от внутренней конструкции агрегата. Некоторые линейные подпружиненные обратные клапаны оснащены регулируемыми механизмами. Это позволяет операторам физически сжимать или разжимать внутреннюю пружину, тем самым изменяя давление, необходимое для ее открытия. Традиционные поворотные обратные клапаны имеют фиксированный порог открытия, определяемый физическим весом диска и неизменной силой тяжести.

Что произойдет, если во время установки направление потока обратного клапана изменится?

Установка направляющего клапана назад полностью заблокирует весь прямой поток жидкости. Системный насос будет с силой проталкивать жидкость к закрытому, непроницаемому барьеру, что приведет к застою. Такое быстрое нарастание давления приведет к серьезному перегреву, потенциальному разрыву соединений трубопроводов и катастрофическому механическому повреждению внутренних уплотнений и рабочих колес насоса.

Является ли давление срабатывания таким же, как и противодавление?

Нет, это противоборствующие силы. Давление открытия — это определенная величина давления на входе, необходимая для открытия клапана и начала прямого потока. Противодавление — это давление на выходе клапана, оказывающее давление на выпускную сторону клапана, которое активно заставляет внутренний диск закрываться, чтобы предотвратить обратный поток.

Как уменьшить падение давления на обратном клапане в моей системе?

Чтобы свести к минимуму потери энергии, выберите клапан с более высоким коэффициентом расхода. Правильный выбор клапана в соответствии с диаметром трубы имеет решающее значение во избежание образования узких мест. Выбор конструкции с более прямым и менее затрудненным путем потока, например полнопроходного обратного клапана вместо обратного клапана с ограничительным подъемом, значительно уменьшит внутреннее трение и турбулентность.

Как вязкость жидкости влияет на порог открытия?

Высоковязким жидкостям требуется больше кинетической энергии для начала и поддержания движения. В то время как механическое давление открытия клапана остается постоянным, системный насос должен работать усерднее, чтобы преодолеть как внутреннее сопротивление жидкости, так и напряжение пружины клапана. Инженеры должны учитывать вязкость при расчете общей потери напора в системе.

Может ли произойти гидравлический удар, если давление открытия слишком низкое?

Да. Если порог слишком низкий, внутреннему механизму не хватает сопротивления для быстрого закрытия при остановке потока. Задержка закрытия обеспечивает короткий период обратного потока. Когда клапан, наконец, захлопывается, преодолевая этот обратный импульс, он генерирует сильную гидравлическую ударную волну, известную как гидравлический удар, которая может серьезно повредить трубопроводную инфраструктуру.
