Задвижка 2-1/2 дюйма: размеры, номинальное давление и руководство по выбору

Необнаруженные утечки в системе незаметно снижают прибыльность вашего предприятия? Изоляционные компоненты среднего размера служат важнейшими контролерами операций трубопровода. Тем не менее, команды технического обслуживания часто игнорируют их, пока не произойдет катастрофический выброс. Выбор неправильного механизма приводит к серьезным угрозам безопасности, загрязнению окружающей среды и дорогостоящим простоям. Напротив, правильный размер и точная спецификация материала практически исключают эти риски.

В этом подробном техническом руководстве мы приводим точные размеры, классы давления и варианты металлургии. К концу этой статьи вы будете обладать практическими знаниями, необходимыми для выбора высоконадежного запорного устройства, специально адаптированного к вашей среде управления жидкостью.

Ключевые выводы

• Стандарты размеров: Физический масштаб и интерфейс 2-1/2-дюймового устройства строго регулируются ASME B16.10 для монтажных размеров и ASME B16.5 для спецификаций фланцев. Это обеспечивает глобальную взаимозаменяемость при модернизации завода.
• Классы давления: Эти компоненты трубопровода разработаны с учетом определенных номинальных значений давления. Наиболее примечательными являются классы 150, 300 и 600 по ASME. Каждый из них соответствует определенному максимально допустимому рабочему давлению.
• Выбор материала. Срок службы оборудования во многом зависит от металлургии. Такие варианты, как литая углеродистая сталь ASTM A216 WCB, нержавеющая сталь CF8M и кованая сталь, определяют температурные ограничения и химическую стойкость.
• Типы клина и штока: проектировщикам системы приходится выбирать между конфигурацией внешнего винта и траверсы для визуальной индикации положения или невыдвижной штангой для компактных помещений. Кроме того, необходимо выбирать твердые или гибкие клинья с учетом температурных отклонений.
• Основное использование: Эти устройства предназначены исключительно для полностью открытой или полностью закрытой изоляции. Они не предназначены для регулирования потока. Быстрое дросселирование приводит к серьезной кавитации и повреждению седла.

Что такое задвижка 2-1/2 дюйма?

Запорный клапан диаметром 2-1/2 дюйма представляет собой устройство линейного перемещения, предназначенное для разрешения или остановки потока жидкости в системе трубопроводов. Обозначение 2-1/2 дюйма относится к номинальному размеру трубы. В метрических системах это соответствует номинальному диаметру DN65. Этот компонент среднего размера обеспечивает оптимальный баланс между пропускной способностью и занимаемым пространством, что делает его незаменимым в современном управлении промышленными жидкостями.

Основной механизм включает в себя резьбовой шток, соединенный с маховиком или автоматическим приводом. Когда оператор поворачивает маховик, шток преобразует эту вращательную силу в линейное движение. Это действие поднимает или опускает клиновидные ворота. В полностью открытом положении ворота полностью убираются в капот. Следовательно, путь потока остается совершенно свободным. Это приводит к минимальному перепаду давления и предотвращает турбулентность, что является очень выгодным свойством для поддержания общей эффективности трубопровода.

Представьте себе городской водопровод высокого давления или оживленный химический завод. В этих сценариях решающее значение имеет изоляция определенных сегментов трубопровода для планового обслуживания без остановки всего завода. Инженеры-эксплуатационники широко используют эти промышленные задвижки на нефте- и газоперерабатывающих заводах, в коммерческих системах охлажденной воды и на объектах электроэнергетики, где обязательны надежные запорные устройства с нулевой утечкой.

Стандартные размеры задвижки 2 1/2

При составлении схем трубопроводов точные размеры не подлежат обсуждению. Несоответствие физического масштаба может вызвать серьезное напряжение в трубе, механическое смещение и, в конечном итоге, разрушение конструкции на заводе.

Монтажные размеры

Монтажная длина представляет собой точное расстояние между торцами входного и выходного фланцев. Это измерение стандартизировано в соответствии с ASME B16.10 и гарантирует беспрепятственную взаимозаменяемость клапанов разных производителей. При замене старого агрегата вам не потребуется изменять существующую схему трубопроводов.

Примечание. Размеры относятся к конфигурациям с фланцами и концами под приварку. Перед изготовлением всегда сверяйте точные размеры с техническими чертежами производителя.

Размеры фланца ASME B16.5

Для фланцевых концевых соединений внешний диаметр, диаметр окружности болта и шаблоны для сверления должны строго соответствовать стандартам ASME B16.5. Это гарантирует, что устройство будет идеально закреплено болтами на прилегающих фланцах трубы. Идеальное соответствие обеспечивает надежное и герметичное уплотнение при экстремальном давлении.

Общий рост и вес

Общая высота значительно варьируется в зависимости от внутренней конструкции штока. Для модели с внешним винтом и хомутом требуется значительный зазор над головой, поскольку шток физически поднимается над маховиком во время работы. Напротив, невыдвижная штанга сохраняет статическую высоту. Это делает его лучшим выбором для подземных установок или тесных вертикальных эстакад.

Кроме того, вес напрямую зависит от плотности материала и толщины класса давления. Стандартный чугунный агрегат класса 150 размером 2-1/2 дюйма может весить примерно 45 фунтов. Однако вариант из литой стали класса 600 может легко превысить 100 фунтов из-за более толстых стенок корпуса, необходимых для удержания пара под высоким давлением или углеводородов.

Номинальные давления и температурные пределы

Понимание пороговых значений давления и температуры является фундаментальным требованием безопасности. Выход системы за пределы номинальных значений может привести к катастрофическому механическому отказу и серьезной опасности для окружающей среды.

Классы давления ASME

В инженерной практике Северной Америки изолирующие устройства классифицируются по классам давления ASME. Для устройства размером 2-1/2 дюйма класс обозначает максимально допустимое безударное давление, которое корпус может выдержать при температуре окружающей среды от -20 до 100 градусов по Фаренгейту.

• Класс 150: Обычно рассчитан на давление 285 фунтов на квадратный дюйм при температуре окружающей среды для углеродистой стали. Идеально подходит для водяных, воздушных и паровых систем низкого давления.
• Класс 300: рассчитано на давление около 740 фунтов на квадратный дюйм при температуре окружающей среды. Обычно используется в промышленной химической переработке и переработке нефти.
• Класс 600: рассчитано на давление до 1480 фунтов на квадратный дюйм. Разработано специально для нефте- и газопроводов высокого давления, а также паропроводов электростанций.
• Класс 800: Обычно ассоциируется с компактными конструкциями из кованой стали, рассчитанными на давление 1975 фунтов на квадратный дюйм, используемыми в средах с экстремально высоким давлением и малым диаметром отверстия.

Метрические номинальные давления

Для международных проектов, соответствующих европейским стандартам или стандартам ISO, допустимое давление выражается в номинальном давлении, указывающем максимальное давление в барах при комнатной температуре. PN10 и PN16 примерно эквивалентны классу 150, широко используемому в коммерческих целях. Между тем, PN40 сравним с классом 300, используемым в более тяжелых промышленных условиях, требующих надежной изоляции.

Номинальные значения давления и температуры

Согласно ASME B16.34, допустимое давление клапана обратно пропорционально температуре текучей среды. С повышением температуры предел прочности металла снижается, тем самым снижается максимальное безопасное рабочее давление. Например, для клапана из углеродистой стали класса 150, рассчитанного на давление 285 фунтов на квадратный дюйм при температуре 100 градусов по Фаренгейту, максимально допустимое давление упадет примерно до 170 фунтов на квадратный дюйм, когда температура среды достигнет 500 градусов по Фаренгейту. Инженеры должны всегда сверяться с конкретными таблицами номинальных значений давления и температуры для определения точной марки материала, чтобы обеспечить безопасную работу в пиковых температурных условиях.

Варианты материалов для задвижек 2-1/2 дюйма

Структурная целостность и химическая совместимость любого механизма регулирования жидкости определяются его металлургией. Выбор правильного материала предотвращает преждевременный износ, гальваническую коррозию и внезапный механический отказ.

Нержавеющая сталь

Марки нержавеющей стали, в первую очередь ASTM A351 CF8 и CF8M, обладают исключительной стойкостью к окислению и химическому воздействию. Добавление молибдена в CF8M значительно повышает его устойчивость к точечной и щелевой коррозии в средах с высоким содержанием хлоридов. Это стандартный выбор для предприятий по производству продуктов питания и напитков, фармацевтического производства и линий по производству высококоррозионных кислот, где чистота жидкости имеет первостепенное значение.

В частности, для жидкостей с высокой вязкостью, таких как жидкий асфальт или тяжелые смолы, которые затвердевают при комнатной температуре, инженеры часто используют задвижку с тепловой рубашкой из нержавеющей стали . Эта специализированная конструкция позволяет пару или горячему маслу циркулировать вокруг корпуса клапана, поддерживая температуру среды и предотвращая внутренние блокировки.

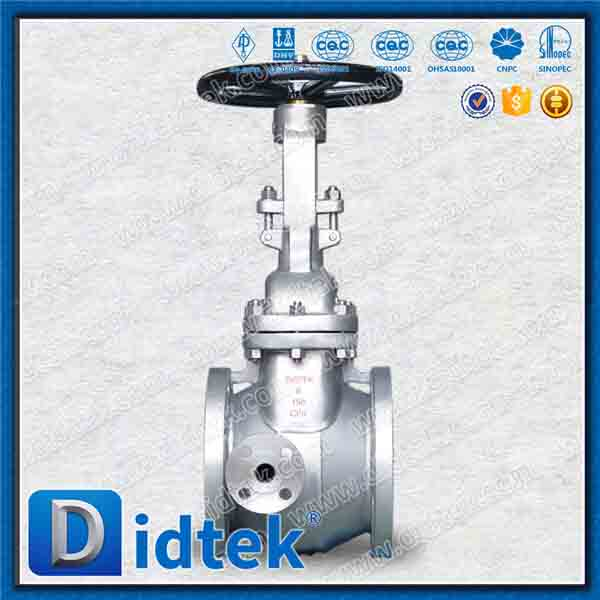

Литая углеродистая сталь и кованая сталь

Литая углеродистая сталь, в частности ASTM A216 WCB, является «рабочей лошадкой» в нефтехимической и нефтеперерабатывающей промышленности. Он обеспечивает высокую прочность на разрыв и отличные характеристики в условиях высоких температур до 800 градусов по Фаренгейту. Для применений, требующих повышенной структурной плотности и устойчивости к интенсивным термическим ударам, предпочтительна кованая углеродистая сталь ASTM A105.

Чугун и ковкий чугун

Чугун ASTM A126 и ковкий чугун ASTM A536 представляют собой высокорентабельные материалы, предпочитаемые для некоррозионных применений при низком давлении. Ковкий чугун обеспечивает превосходную ударопрочность и гибкость по сравнению со стандартным серым чугуном. Эти материалы доминируют в муниципальном водоснабжении, управлении сточными водами и коммерческих сетях охлажденной воды.

Ключевые варианты дизайна, которые следует учитывать

Помимо размеров и металлургии, внутренняя геометрия определяет эксплуатационные характеристики и пригодность для конкретных условий эксплуатации.

Поднимающийся стебель против невосходящего стебля

В конфигурации с внешним винтом и хомутом резьба штока расположена снаружи корпуса, изолируя их от текучей среды. При повороте маховика шток поднимается, обеспечивая четкий визуальный индикатор состояния клапана. Такая конструкция является обязательной в системах противопожарной защиты. И наоборот, невыдвижной шток имеет резьбу, контактирующую с жидкостью. Ворота перемещаются вверх по штоку, при этом сам шток не перемещается вертикально, что делает их необходимыми для установок со строгими ограничениями по вертикальному пространству.

Сплошной клин против гибкого клина

Цельный клин — это цельный жесткий кусок металла, обеспечивающий простоту и надежность. Несмотря на свою высокую прочность, он подвержен термическому связыванию. Это явление, при котором колебания высокой температуры заставляют тело сжиматься вокруг клина, что делает его практически невозможным. Чтобы противодействовать этому, гибкий клин имеет канавку по периметру, которая обеспечивает небольшое независимое перемещение посадочных поверхностей. Эта гибкость компенсирует тепловое расширение и деформацию трубопровода.

Упругое седло по сравнению с металлическим седлом

В конструкции с упругой посадкой клин полностью заключен в эластомер, такой как каучук EPDM или NBR. В закрытом состоянии резина прижимается к плоскому дну корпуса, обеспечивая идеальное герметичное уплотнение, идеально подходящее для чистой воды. Конструкция с металлическим седлом обеспечивает прецизионный контакт металла с металлом. Хотя он не может обеспечить абсолютную герметичность, он обязателен для высокотемпературных сред, пара и абразивных жидкостей, которые быстро разрушают резину.

Торцевые соединения для задвижки 2 1/2

Метод интеграции влияет на время установки, доступность обслуживания и общую герметичность системы.

Фланцевые концы

Фланцевые соединения являются наиболее распространенным типом соединений для промышленных компонентов среднего размера. Они имеют плоский или приподнятый обод, прикрепленный болтами к соответствующему фланцу трубы, с зажатой между ними прокладкой. Это обеспечивает быструю установку и легкое снятие для технического обслуживания без разрезания трубы. Они классифицируются по типам поверхностей, например, с выступом для стандартного промышленного использования и соединением кольцевого типа для применения в нефтяной промышленности под высоким давлением.

Муфтовая сварка и стыковая сварка

Сварные соединения обеспечивают высочайший уровень структурной целостности и отсутствие утечек. При раструбном сварном шве труба вставляется в углубление перед угловой сваркой. При стыковой сварке концы скашиваются в соответствии с толщиной трубы и наносится сварной шов с полным проплавлением. Стыковые сварные соединения не подлежат обсуждению в средах с высоким давлением и высокой температурой, например, при производстве электроэнергии.

Тенденции отрасли: эволюция технологии клапанов среднего размера

Недавний анализ рынка систем контроля жидкости выявил заметный сдвиг в том, как предприятия закупают и развертывают изолирующие компоненты среднего размера. Ужесточение экологических норм, особенно в отношении неорганизованных выбросов промышленных предприятий, вынуждает менеджеров отказываться от устаревших конструкций упаковки. Сегодня существует растущий спрос на агрегаты, сертифицированные по строгим стандартам низкого уровня выбросов, таким как API 624 и ISO 15848-1. Предприятия активно модернизируют свои 2-1/2-дюймовые линии на графитовые системы набивки с постоянной нагрузкой, которые гарантируют практически нулевую утечку летучих органических соединений.

Более того, интеграция датчиков промышленного Интернета вещей превращается из роскоши в базовое требование в критически важных секторах. Хотя стандартный ручной маховик остается основой изоляции трубопровода, дальновидные операторы все чаще дооснащают эти компоненты интеллектуальными электрическими приводами и устройствами акустического мониторинга. Такой упреждающий подход позволяет группам технического обслуживания обнаруживать микроутечки или перегревания задолго до того, как они перерастут в полномасштабные выбросы, что в конечном итоге оптимизирует общую стоимость жизненного цикла инфраструктуры.

Пошаговое руководство по выбору: как правильно выбрать клапан

Выбор правильного агрегата требует тщательной оценки базовых показателей эксплуатации вашего трубопровода. Догадки часто приводят к разрушению конструкции или химическому разложению. Чтобы предотвратить это, группам по закупкам следует сотрудничать с надежным производителем клапанов , чтобы привести технические спецификации в соответствие с мандатами проекта. Следуйте этой стратегической схеме:

Определите характеристики СМИ

Физические и химические свойства жидкости определяют требуемый материал корпуса и конфигурацию седла. Для чистых жидкостей, таких как городская вода, корпус из ковкого чугуна с упругим посаженным клином обеспечивает экономичное уплотнение. Однако для агрессивных растворителей требуется высококачественная нержавеющая сталь для предотвращения внутренней точечной коррозии, а для высокотемпературного пара требуется углеродистая сталь с наплавкой из стеллита металл по металлу.

Определите давление и температуру в системе

Сопоставьте максимальное рабочее давление и температуру вашей системы с рейтинговыми таблицами ASME B16.34. Если ваша система работает при давлении 250 фунтов на квадратный дюйм при температуре окружающей среды, достаточно устройства класса 150. Но если температура той же самой системы достигает 600 градусов по Фаренгейту, допустимое рабочее давление значительно падает, что приводит к необходимости повышения рейтинга до класса 300 для поддержания безопасного эксплуатационного запаса.

Оцените пространственные ограничения и действие

Измерьте физическую площадь установки. Если верхний зазор ограничен, укажите конструкцию с невыдвижным штоком. Если для протоколов безопасности требуется визуальная проверка состояния клапана на расстоянии, выберите конфигурацию с внешним винтом и траверсой.

Проверка отраслевых стандартов и сертификатов

Убедитесь, что выбранное вами оборудование соответствует обязательным сертификатам проекта. Приложения в нефтегазовой отрасли обычно требуют соответствия API 600 или API 602, тогда как проекты муниципального водоснабжения требуют сертификации AWWA C509 или C515. NACE MR0175 является обязательным для сред с кислыми газами, содержащими сероводород, для предотвращения сульфидного растрескивания под напряжением.

Лучшие практики установки и обслуживания

Даже самое качественное оборудование преждевременно выйдет из строя, если использовать неправильные методы установки или пренебрегать графиком технического обслуживания.

Перед монтажом трубопроводную систему необходимо тщательно промыть. Сварочный шлак, ржавчина и строительный мусор, попавшие между клином и седлом во время первой операции закрытия, станут причиной необратимых задиров и немедленной утечки. При креплении фланцевого соединения всегда следите за тем, чтобы соседние фланцы трубы были идеально выровнены. Никогда не используйте тяжелый железный корпус для стягивания несоосных труб, так как это вызывает сильное изгибающее напряжение. Болты следует затягивать равномерно с помощью калиброванного динамометрического ключа по схеме перекрещивающейся звезды, чтобы обеспечить равномерное сжатие прокладки.

С точки зрения технического обслуживания регулярный уход продлевает срок эксплуатации. Резьбовой шток модели с выдвижным штоком следует регулярно очищать и смазывать высокотемпературной промышленной смазкой. Операторы должны периодически проверять сальниковую набивку. При обнаружении незначительных утечек постепенно затягивайте гайки сальника. Чрезмерная затяжка приведет к увеличению трения, что затруднит вращение маховика и ускорит износ уплотнения. Наконец, агрегаты, которые остаются в статическом положении в течение длительного периода времени, должны полностью закрываться и открываться не реже двух раз в год, чтобы предотвратить заклинивание клина из-за образования накипи.

Заключение

Выбор правильного изоляционного блока размером 2-1/2 дюйма является важным шагом в обеспечении долгосрочной безопасности и эффективности системы. Вы должны тщательно подобрать класс давления, металлургию и конструкцию штока в соответствии с вашим конкретным применением жидкости. Всегда проверяйте стандартные габаритные размеры перед началом процесса изготовления трубопровода, чтобы избежать дорогостоящих задержек при установке.

Инвестируя в высококачественные компоненты, изготовленные в соответствии со строгими стандартами API и ASME, а также соблюдая строгие протоколы технического обслуживания, вы значительно продлите срок службы вашей промышленной инфраструктуры. Если на вашем предприятии периодически возникают утечки или вы планируете масштабную модернизацию системы, без колебаний обращайтесь к специалисту по арматуре для комплексного технического аудита и индивидуальных решений по закупкам, адаптированных к вашему предприятию.

Часто задаваемые вопросы

Могу ли я использовать задвижку диаметром 2-1/2 дюйма для регулирования потока?

Нет, эти устройства предназначены исключительно для полностью открытой или полностью закрытой изоляции. Попытка использовать их для дросселирования или регулирования потока заставляет высокоскоростную жидкость прижиматься к частично опущенному клину. Это быстро вызывает сильную вибрацию, кавитацию и эрозию посадочных поверхностей. В течение очень короткого периода времени устройство полностью потеряет способность к герметизации. Для модуляции потока вместо этого укажите шаровой клапан или регулирующий клапан.

Каков строительный размер шиберной задвижки с фланцем 2-1/2 дюйма класса 150?

В соответствии со строгими производственными допусками, определенными стандартом ASME B16.10, стандартный размер монтажной длины для фланцевого клапана класса 150 с номинальным размером трубы 2-1/2 дюйма обычно составляет 7,50 дюйма или 190,5 мм. Этот размер особенно применим к фланцам с выступом и плоской поверхностью. Перед изготовлением трубных катушек всегда сверяйте точные технические чертежи, предоставленные производителем.

Что означает DN65 по отношению к задвижке 2 1/2?

DN означает номинальный диаметр, который представляет собой метрическое обозначение, используемое в основном в европейских и международных стандартах трубопроводов, таких как ISO и DIN. DN65 — это точный метрический эквивалент номинального размера трубы 2-1/2 дюйма. При покупке по всему миру установка DN65 будет соответствовать трубе диаметром 2-1/2 дюйма, однако вы все равно должны убедиться, что стандарты сверления фланцев соответствуют вашей существующей инфраструктуре.

Как мне узнать, нужен ли мне шиберный клапан с упругим или металлическим седлом?

Выбор полностью зависит от текучей среды и рабочей температуры. В конструкциях с эластичным седлом используется клин, полностью герметизированный резиной. Они являются стандартным выбором для чистой воды и сжатого воздуха при температуре ниже 180 градусов по Фаренгейту, поскольку резина сжимается, обеспечивая безупречное уплотнение. Конструкции с металлическими седлами оснащены прецизионно обработанными стальными или бронзовыми кольцами. Они обязательны при высоких температурах, паре, углеводородах и абразивных жидкостях, которые легко расплавят или порвут резиновое уплотнение.

Каков коэффициент потока Cv для задвижки диаметром 2-1/2 дюйма?

Коэффициент расхода, известный как Cv, измеряет объем воды в галлонах в минуту, который пройдет через полностью открытый клапан при перепаде давления в один фунт на квадратный дюйм. Для стандартной полнопроходной задвижки диаметром 2-1/2 дюйма значение Cv обычно находится в диапазоне от 280 до 320. Этот исключительно высокий коэффициент отражает беспрепятственный путь потока конструкции, что делает ее высокоэффективной для минимизации потерь давления в трубопроводных сетях.

Как часто следует заменять промышленную задвижку диаметром 2-1/2 дюйма?

Срок службы промышленного изоляционного устройства во многом зависит от рабочей среды, агрессивности среды и частоты технического обслуживания. В системах чистого городского водоснабжения высококачественный агрегат из ковкого чугуна может прослужить от 20 до 30 лет. Однако при суровых химических обработках или работе с высокотемпературным паром внутренние компоненты могут требовать восстановления или полной замены каждые 5–10 лет. Выполнение плановой циклической обработки и перенабивки штокового сальника значительно продлевает срок службы оборудования.
