Введение
В мире энергетики безопасность и эффективность имеют первостепенное значение. Но как мы можем обеспечить это при работе с СПГ? Шаровые краны для СПГ являются важнейшими компонентами, предназначенными для работы в экстремальных условиях. Их антистатические и пожаробезопасные характеристики меняют правила игры. В этом посте вы узнаете, как эти конструкции повышают безопасность и надежность при использовании СПГ.
Общие сведения о шаровых кранах для СПГ
Что такое шаровые краны для СПГ?

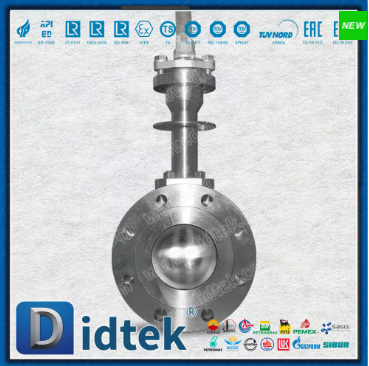

Шаровые краны для СПГ (сжиженного природного газа) представляют собой специализированные запорные устройства, предназначенные для регулирования потока криогенных жидкостей, таких как сжиженный природный газ. Они представляют собой сферический шар с отверстием в центре, который выравнивается с трубопроводом, пропуская поток, или вращается, чтобы блокировать его. Эти клапаны разработаны для эффективной работы при чрезвычайно низких температурах, часто около -260°F (-162°C). Их конструкция обеспечивает герметичное уплотнение, предотвращая протечки во время эксплуатации и хранения.
Применение в отрасли СПГ
Шаровые краны для СПГ играют жизненно важную роль на различных этапах транспортировки СПГ. На перерабатывающих предприятиях контролируют поток при сжижении и регазификации, обеспечивая эффективное преобразование природного газа в жидкую форму и обратно. Во время транспортировки эти клапаны действуют как запорные устройства на танкерах и трубопроводах СПГ, обеспечивая безопасность, предотвращая утечки и обеспечивая надежную транспортировку. В хранилищах шаровые краны СПГ изолируют секции резервуаров для хранения или трубопроводов, предотвращая утечки и облегчая техническое обслуживание. Они также регулируют поток СПГ в распределительных сетях, обеспечивая стабильные поставки конечным потребителям или перерабатывающим предприятиям. Их надежная работа в криогенных условиях делает их незаменимыми для обеспечения безопасности, эффективности и защиты окружающей среды на протяжении всей цепочки поставок СПГ.
Основные характеристики шаровых кранов для СПГ
Криогенная совместимость: материалы и конструкция, которые выдерживают экстремальные холода, не становясь хрупкими.
Многослойное уплотнение: несколько точек уплотнения предотвращают утечки даже после неоднократного термоциклирования.
Антистатический дизайн: функции заземления рассеивают статическое электричество, снижая риск взрыва.
Пожаробезопасная конструкция: огнестойкие материалы и двойное уплотнение обеспечивают работу во время пожара.
Противовыбросовой шток: Предотвращает выброс штока под высоким давлением или термическим напряжением.
Коррозионная стойкость: использование нержавеющей стали, инконеля или специальных сплавов для устойчивости к суровым условиям.
Низкий рабочий крутящий момент. Механическая поддержка, такая как системы цапф, снижает усилия, необходимые для управления клапанами, что особенно важно для клапанов больших размеров.
| Характеристика | Описание | Важность |
| Криогенная совместимость | Материалы и дизайн, которые выдерживают экстремальные холода, не становясь хрупкими. | Обеспечивает целостность клапана при экстремально низких температурах. |
| Многослойное уплотнение | Несколько точек уплотнения для предотвращения утечек во время термоциклирования. | Повышает герметичность при изменении рабочей температуры. |
| Антистатический дизайн | Функции заземления для рассеивания статического электричества. | Снижает риск взрыва в легковоспламеняющихся средах СПГ. |
| Пожаробезопасное строительство | Огнестойкие материалы и двойные уплотнения для обеспечения работы во время пожаров. | Предотвращает утечки и сохраняет целостность клапана во время пожара. |
| Противовыбросовой стержень | Предотвращает выброс штока при высоком давлении или термической нагрузке. | Обеспечивает безопасность и эксплуатационную надежность клапана. |
| Коррозионная стойкость | Использование таких материалов, как нержавеющая сталь и инконель, позволяет выдерживать суровые условия эксплуатации. | Защищает компоненты клапана от коррозии в средах СПГ. |
| Низкий рабочий крутящий момент | Механическая поддержка снижает усилия, необходимые для управления клапаном. | Повышает простоту эксплуатации, особенно для клапанов больших размеров. |
Почему эти функции важны?
Операции по производству СПГ включают работу с легковоспламеняющимися, криогенными средами и средами под высоким давлением. Любая утечка или сбой могут привести к катастрофическим авариям, экологическому ущербу или потере продукта. Включение антистатических и пожаробезопасных функций повышает безопасность, предотвращая накопление статического электричества и обеспечивая целостность уплотнения во время пожара. Эти атрибуты помогают соответствовать строгим стандартам безопасности, снижать затраты на техническое обслуживание и повышать общую надежность системы.
Антистатическая конструкция шаровых кранов для СПГ
Механизм антистатических свойств
В шаровых кранах для СПГ предотвращение накопления статического электричества имеет решающее значение. Когда жидкости текут или шар клапана вращается, могут образовываться статические заряды. Эти заряды могут вызвать искрение, что может привести к возгоранию или взрыву в легковоспламеняющихся средах СПГ. Чтобы избежать этого, в антистатических конструкциях предусмотрены проводящие пути.
В распространенном методе используются небольшие металлические шарики и пружины, помещаемые между штоком клапана, шаром и корпусом. Эти компоненты поддерживают постоянный электрический контакт, создавая цепь, которая безопасно направляет статическое электричество на землю. Такая конструкция гарантирует отсутствие накопления статического электричества внутри клапана.
Для клапанов диаметром менее DN50 зачастую достаточно проводимости между штоком клапана и корпусом. Клапаны большего размера требуют проводимости между шаром, штоком и корпусом, чтобы гарантировать рассеивание статического электричества. Сопротивление на этом пути поддерживается ниже 10 Ом, что соответствует стандартам безопасности, таким как GB/T12237.
Преимущества антистатической конструкции для СПГ
Антистатические свойства дают шаровым кранам для СПГ ряд преимуществ:
Снижение риска взрыва: рассеивая статическое электричество, эти клапаны снижают вероятность возникновения искр, вызывающих воспламенение паров СПГ.
Повышенная безопасность: они защищают персонал и оборудование в средах, где работают с легковоспламеняющимися газами.
Целостность системы. Предотвращение накопления статического заряда помогает поддерживать стабильную работу, избегая неожиданных остановок или повреждений.
Соответствие: антистатические клапаны соответствуют строгим отраслевым стандартам безопасности, что жизненно важно для предприятий СПГ.
Долгосрочная надежность: проводящие компоненты рассчитаны на то, чтобы выдерживать термические циклы и механический износ, типичные для операций по производству СПГ.
Пожаробезопасная конструкция шаровых кранов для СПГ
Компоненты пожаробезопасного проектирования
Пожаробезопасная конструкция шаровых кранов для СПГ направлена на поддержание целостности уплотнения и эксплуатационной безопасности во время пожара. Эта конструкция включает в себя несколько важных компонентов, работающих вместе:
Конструкция с двойным уплотнением: в клапане используются как мягкие, так и твердые уплотнения. Мягкое уплотнение, часто изготовленное из таких материалов, как ПТФЭ или фторэластомеры, обеспечивает превосходное уплотнение в нормальных условиях. Если огонь расплавляет мягкое уплотнение, шар клапана прижимается к седлу из твердого металла, создавая вторичное уплотнение, предотвращающее утечку.
Огнестойкое седло клапана и сердечник шара: седло клапана с мягким уплотнением входит в паз в корпусе клапана. Когда мягкое уплотнение горит, среднее давление прижимает шар к металлическому седлу, образуя уплотнение металл-металл. Это уменьшает внутренние утечки во время пожаров. Клапаны с жестким уплотнением не допускают прогорания седла, но могут иметь несколько более высокий риск утечки при нормальной работе.
Огнестойкая конструкция фланца. Корпус клапана часто состоит из двух или трех частей, удерживаемых болтами. Герметизацию между секциями корпуса обеспечивают уплотнительные кольца и графитовые металлизированные прокладки. Если уплотнительные кольца сгорают, графитовая прокладка сохраняет герметичность, сводя к минимуму внешние утечки. Некоторые клапаны также оснащены металлическими контактными уплотнениями между частями корпуса для дополнительной противопожарной защиты.
Огнестойкое уплотнение штока клапана. В уплотнении штока клапана используются жаростойкие материалы, такие как гибкий графит или специальные наполнители. ПТФЭ плавится в огне, но шток клапана плотно удерживается заплечиком корпуса клапана и внутренним давлением, предотвращая его выталкивание и сохраняя герметичность.
Выдувозащищенный шток: конструкция штока включает встроенный буртик для предотвращения выброса при пожаре или высоком давлении, обеспечивая целостность клапана.
Преимущества противопожарных функций при использовании СПГ
Пожаробезопасные шаровые краны для СПГ предназначены для обеспечения повышенной защиты и надежности в экстремальных условиях. Их конструкция с двойным уплотнением гарантирует, что даже в случае выхода из строя мягкого уплотнения клапан сохраняет герметичное соединение металл-металл, эффективно предотвращая опасные утечки СПГ во время пожаров. Эта функция не только защищает персонал и оборудование от опасности возгорания, но также обеспечивает соответствие стандартам безопасности, таким как API 607 и ISO 10497, которые необходимы для соблюдения правил отрасли СПГ. Предотвращая утечки СПГ во время пожаров, эти клапаны помогают снизить экологические риски, избегая потенциального загрязнения и взрывов. Кроме того, их пожаробезопасная конструкция сводит к минимуму риск повреждения, снижая затраты на техническое обслуживание и ремонт, а также сокращая время простоя. Благодаря материалам и конструкции, адаптированной к быстрым изменениям температуры и воздействию огня, пожаробезопасные шаровые краны для СПГ обеспечивают надежную работу в сложных условиях объектов СПГ.
Сравнение обычных и усовершенствованных шаровых кранов
Ключевые различия
При выборе шарового крана для СПГ или других применений с высоким уровнем риска решающее значение имеет понимание различий между традиционными и усовершенствованными конструкциями. Традиционные шаровые краны обычно имеют простую конструкцию, часто с одной точкой уплотнения и минимальными функциями безопасности. Обычно они изготавливаются из основных материалов, таких как стандартная нержавеющая сталь или латунь, подходящих для негорючих сред с низким давлением.
Напротив, современные шаровые краны обладают множеством функций безопасности и производительности. Они часто имеют системы двойного уплотнения, огнестойкие материалы, антистатическое заземление и противовыбросовые штоки. Эти улучшения касаются экстремальных условий, возникающих в СПГ, химической и нефтехимической промышленности. Усовершенствованные клапаны рассчитаны на то, чтобы выдерживать криогенные температуры, высокие давления и опасность возгорания, обеспечивая безопасность и надежность.
| Характеристика | Обычные шаровые краны | Усовершенствованные шаровые краны для СПГ |
| Функции безопасности | Минимальные функции безопасности | Антистатические, пожаробезопасные и противовыбросовые конструкции. |
| Уплотнительный механизм | Одна точка уплотнения | Многослойное уплотнение для лучшего предотвращения утечек. |
| Материал | Основная нержавеющая сталь или латунь | Криогенно-стойкие сплавы, такие как инконель и нержавеющая сталь. |
| Температурная совместимость | Ограничено обычными температурами | Разработан для криогенных температур. |
| Сопротивление давлению | Более низкий допуск давления | Устойчивость к высокому давлению |
| Пригодность для опасных сред | Подходит для приложений с низким уровнем риска | Разработан для работы в средах высокого риска, связанных с СПГ, химической и нефтехимической промышленностью. |
Почему стоит выбирать антистатические и пожаробезопасные конструкции?
Основная причина выбора современных шаровых кранов с повышенной безопасностью заключается в характере среды, в которой они работают. Например, установки СПГ предусматривают работу с легковоспламеняющимися, криогенными средами и средами под высоким давлением. Любая утечка, накопление статического электричества или отказ во время пожара могут привести к катастрофическим авариям, экологическому ущербу или гибели людей.
Антистатические функции помогают рассеивать статическое электричество, которое может вызвать искры. Пожаробезопасные конструкции сохраняют целостность уплотнений во время пожара, предотвращая утечки даже при плавлении мягких уплотнений. Эти функции значительно снижают риск взрывов и пожаров, защищая персонал и инфраструктуру.
Выбор усовершенствованных шаровых кранов также соответствует строгим стандартам безопасности, таким как правила API 6D, ISO 10497 и NFPA. Эти стандарты требуют особых функций безопасности, испытаний и сертификации, которых часто не хватает обычным клапанам.
Практические преимущества
Повышенная безопасность: предотвращение статических искр, утечек во время пожара и выброса штока.
Соответствие нормативным требованиям: соответствует международным стандартам безопасности и сертификатам.
Эксплуатационная надежность: Сохранение герметичности и работоспособности при криогенных температурах и высоких давлениях.
Сокращение технического обслуживания: сведите к минимуму ремонт, связанный с утечками, время простоя и затраты на замену.
Защита окружающей среды: предотвращение опасных утечек, которые могут нанести вред окружающей среде.
Выбор материала для шаровых кранов СПГ
Важность выбора материала
Выбор правильных материалов для шаровых кранов СПГ имеет решающее значение для обеспечения безопасности, долговечности и производительности. СПГ работает при криогенных температурах около -260°F (-162°C), что делает свойства материала главным приоритетом. Если материалы выбраны не тщательно, клапаны могут стать хрупкими, треснуть или преждевременно выйти из строя. Правильный выбор материала предотвращает утечки, сохраняет целостность уплотнения и выдерживает экстремальные холода, высокое давление и агрессивные среды. Это также влияет на затраты на техническое обслуживание и срок службы оборудования.
Рекомендуемые материалы для применения в СПГ
Шаровые краны для СПГ изготавливаются из различных материалов, каждый из которых выбран с учетом его особых свойств, позволяющих выдерживать экстремальные условия. Нержавеющая сталь, включая такие марки, как 304 и 316, широко используется благодаря своей превосходной коррозионной стойкости, прочности и криогенной стойкости, что позволяет клапану сохранять целостность при низких температурах, не становясь хрупким. Инконель и другие сплавы на основе никеля идеальны благодаря своей стойкости к высоким температурам и коррозии, что делает их пригодными для работы в суровых условиях. Углеродистая сталь используется для изготовления частей клапана, которые не подвергаются воздействию прямых криогенных условий, что обеспечивает прочность и экономичность, хотя для дополнительной устойчивости к коррозии требуется покрытие или накладка. Специализированные эластомеры и полимеры, такие как ПТФЭ (тефлон) и эластомеры криогенного класса, используются для уплотнений и прокладок для сохранения гибкости и эффективных герметизирующих характеристик при низких температурах. Для критических точек уплотнения уплотнения металл-металл, изготовленные из таких сплавов, как инконель или нержавеющая сталь, обеспечивают повышенную долговечность и огнестойкость, гарантируя надежную работу клапана в экстремальных условиях.
Дополнительные соображения по материалам
Материалы, используемые в шаровых кранах для СПГ, должны отвечать нескольким важным требованиям для обеспечения надежной работы в суровых условиях. Коррозионная стойкость имеет важное значение, поскольку объекты СПГ часто подвергаются воздействию коррозионных агентов или морской воды, поэтому требуются материалы, устойчивые к ржавчине и разрушению. Кроме того, материалы должны сохранять прочность и вязкость при криогенных температурах, гарантируя, что они не станут хрупкими при сильном холоде. Выбранные материалы также должны выдерживать высокое давление, обычно присутствующее в системах СПГ, без деформации или разрушения. Кроме того, они должны быть химически совместимы со СПГ и любыми добавками и примесями, которые могут присутствовать, обеспечивая сохранение эффективности клапана во всех условиях эксплуатации.
Испытание и сертификация материалов
Перед внедрением материалы проходят строгие испытания, в том числе:
Криогенные испытания: гарантируют сохранение свойств материалов при низких температурах.
Испытание под давлением: проверяет способность выдерживать рабочее давление.
Испытание на коррозию: подтверждает устойчивость в определенных средах.
Сертификация пожарной безопасности и безопасности: материалы, используемые в противопожарных клапанах, соответствуют таким стандартам, как ISO 10497 и API 607.
Использование высококачественных сертифицированных материалов увеличивает срок службы клапанов, снижает затраты на техническое обслуживание и повышает общую безопасность. Правильный выбор имеет жизненно важное значение для предотвращения сбоев, которые могут привести к утечкам, пожарам или катастрофическим авариям при производстве СПГ.
Вопросы технического обслуживания и безопасности
Советы по регулярному осмотру и техническому обслуживанию
Техническое обслуживание шаровых кранов СПГ, особенно тех, которые имеют антистатическую и пожаробезопасную конструкцию, имеет важное значение для безопасной и надежной работы. Регулярные проверки помогают обнаружить износ или повреждение на ранней стадии, предотвращая утечки и неисправности. Ключевые задачи по техническому обслуживанию включают визуальную проверку на наличие коррозии, трещин или утечек, а также функциональные испытания для обеспечения плавности хода и надлежащего уплотнения. Важную роль играет проверка уплотнений: замена хрупких или треснутых уплотнений после воздействия экстремальных температур. Пожаробезопасные компоненты должны быть проверены на целостность, а электрическая непрерывность должна быть измерена, чтобы убедиться, что антистатические пути соответствуют стандартам безопасности. Смазка криогенно-совместимыми смазками снижает трение, а при детальном техническом обслуживании отслеживается состояние клапана.
Обучение и планирование реагирования на чрезвычайные ситуации
Надлежащее обучение персонала, работающего с шаровыми кранами СПГ, имеет решающее значение для безопасности и реагирования на чрезвычайные ситуации. Операторы должны быть обучены функциям клапанов, функциям безопасности и процедурам обращения, подчеркивая важность механизмов безопасности. Учения по чрезвычайным ситуациям должны моделировать сценарии пожара или утечки, обучая методам отключения, изоляции и эвакуации клапанов. Персонал по техническому обслуживанию должен понимать процедуры проверки и замены, особенно для пожаробезопасных и антистатических компонентов. Должны быть предусмотрены четкие протоколы безопасности для сообщения о проблемах и координации действий с аварийно-спасательными службами, а также обучение правильному использованию СИЗ во время технического обслуживания или чрезвычайных ситуаций. Установление связи с местными пожарными подразделениями обеспечивает эффективное управление инцидентами. Эффективное обучение сводит к минимуму риски, обеспечивая безопасность и защиту инфраструктуры.
Заключение
Антистатическая и пожаробезопасная конструкция шаровых кранов для СПГ повышает безопасность, предотвращая образование искр и сохраняя герметичность во время пожара. Эти особенности необходимы для надежной работы в криогенных средах. По мере развития отрасли СПГ безопасность и эффективность будут по-прежнему оставаться приоритетными для развития технологий клапанов. Инновационные продукты Didtek служат примером этих преимуществ, предлагая надежные решения, обеспечивающие безопасность и соответствие требованиям. Их приверженность качеству и производительности делает их надежным партнером в секторе СПГ.
Часто задаваемые вопросы
Вопрос: Что такое шаровой кран для СПГ?
Ответ: Шаровой кран СПГ — это специализированное запорное устройство, предназначенное для регулирования потока криогенных жидкостей, таких как сжиженный природный газ, обеспечивающее герметичное уплотнение и эффективную работу при экстремально низких температурах.
Вопрос: Какую пользу приносит антистатическая конструкция шаровых кранов для СПГ?
Ответ: Антистатическая конструкция шаровых кранов для СПГ рассеивает статическое электричество, снижая риск взрыва и повышая безопасность за счет предотвращения образования искр в легковоспламеняющихся средах СПГ.
Вопрос: Почему пожаробезопасная конструкция важна для шаровых кранов СПГ?
Ответ: Пожаробезопасная конструкция гарантирует, что шаровые краны СПГ сохраняют целостность уплотнения во время пожара, предотвращая опасные утечки и защищая персонал и инфраструктуру.
Вопрос: Какие материалы обычно используются в шаровых кранах для СПГ?
Ответ: Обычными материалами для шаровых кранов СПГ являются нержавеющая сталь, инконель и специальные эластомеры, выбранные из-за их криогенной прочности, коррозионной стойкости и герметичности.
Вопрос: Чем шаровые краны для СПГ отличаются от обычных клапанов?
Ответ: Шаровые краны для СПГ имеют усовершенствованную конструкцию безопасности, такую как антистатические и пожаробезопасные механизмы, что делает их более подходящими для сред повышенного риска по сравнению с обычными клапанами.
