Как определить, включен или выключен клапан

1. Введение

Вы когда-нибудь были не уверены, открыт ли Неправильная идентификация состояния клапана может привести к дорогостоящим ошибкам в любой системе. клапан или закрыт?

В этой статье мы рассмотрим, как определить, включен или выключен клапан. Вы научитесь простым методам определения положения клапанов различных типов и избежите потенциальных проблем.

2. Распространенные типы клапанов и как определить их статус

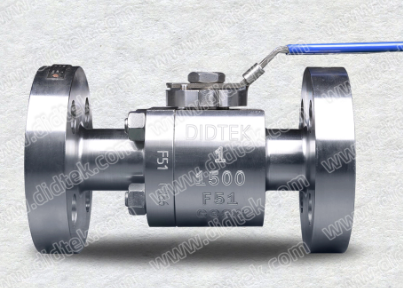

2.1 Шаровые краны

Включенное положение: в шаровом кране ручка будет параллельна трубе, когда клапан открыт, позволяя жидкости течь через него. Шарик внутри клапана выравнивается по пути потока, позволяя жидкости или газу проходить через него.

Выключенное положение: когда клапан закрыт, ручка будет перпендикулярна трубе, блокируя поток. Шар вращается на 90 градусов, герметизируя путь потока.

Советы: Шаровые краны — один из наиболее интуитивно понятных типов клапанов. Положение ручки обеспечивает немедленную визуальную подсказку. Этот простой механизм делает его идеальным для применений, где необходимо быстрое отключение или регулирование расхода. Он широко используется в различных отраслях промышленности, от очистки воды до химической обработки, благодаря своей надежности и простоте использования.

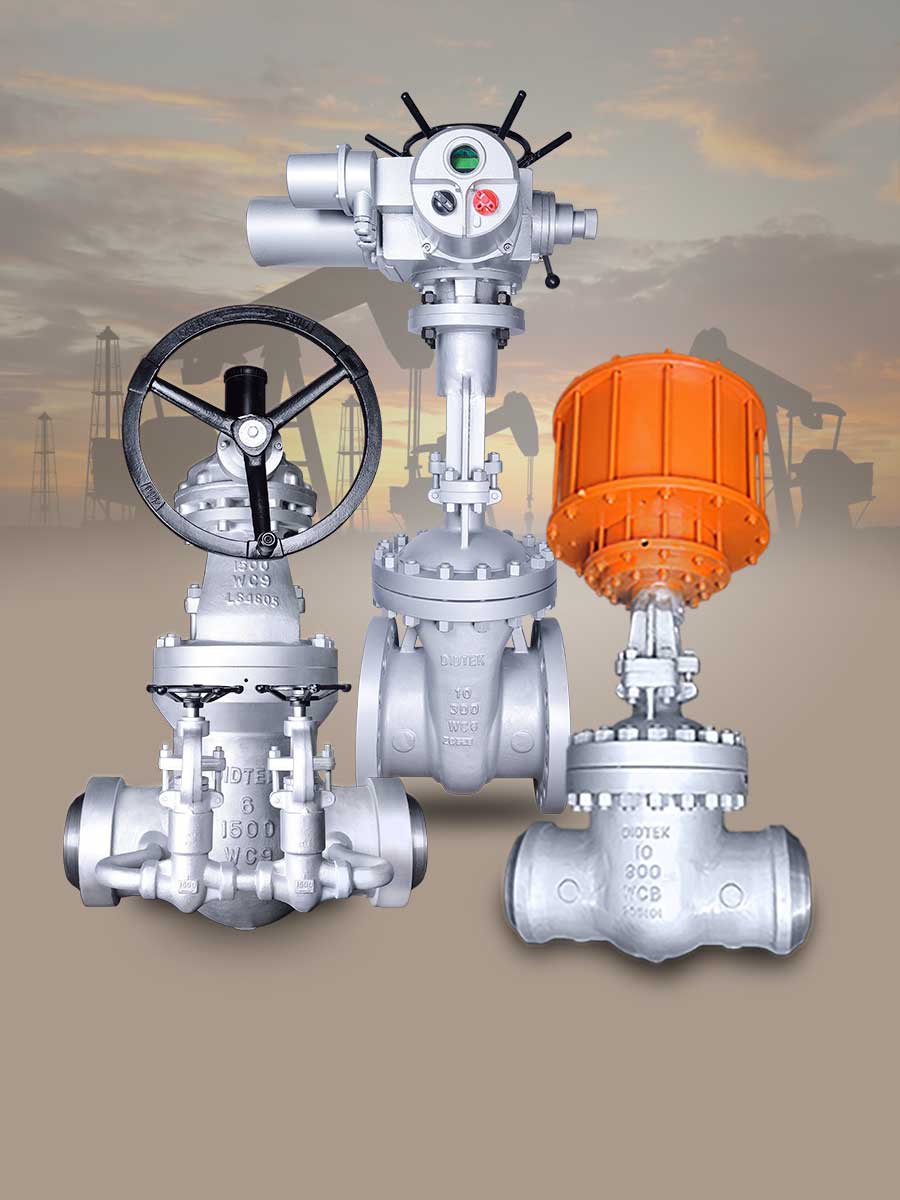

2.2 Задвижки и шаровые клапаны

Метод идентификации:

● Направление вращения. Задвижки и проходные клапаны обычно имеют маховик для ручного управления. Чтобы закрыть эти клапаны, поверните маховик по часовой стрелке. Чтобы открыть их, поверните маховик против часовой стрелки. Всегда проверяйте правильность направления, проверяя указатели направления, выгравированные на корпусе клапана или ручке.

● Выдвижной шток. Многие задвижки и задвижки имеют выдвижной шток. Когда клапан открыт, шток выходит из корпуса клапана, обеспечивая четкую визуальную индикацию того, что клапан открыт. В закрытом состоянии шток втягивается обратно в корпус клапана.

● Невыдвижной шток. Некоторые клапаны, например задвижки и задвижки, имеют невыдвижной шток. В этих случаях визуально оценить состояние клапана, проверив шток, невозможно. Вместо этого вручную поверните маховик. Если он свободно вращается против часовой стрелки, а затем останавливается, скорее всего, клапан открыт. Если он сопротивляется движению и останавливается после поворота по часовой стрелке, клапан закрыт.

Примечание. Всегда проверяйте корпус клапана на наличие дополнительных маркировок, указывающих правильное направление открытия и закрытия клапана. Некоторые клапаны могут иметь механизмы обратного вращения, поэтому подтверждение из руководства по эксплуатации или маркировки клапана имеет решающее значение.

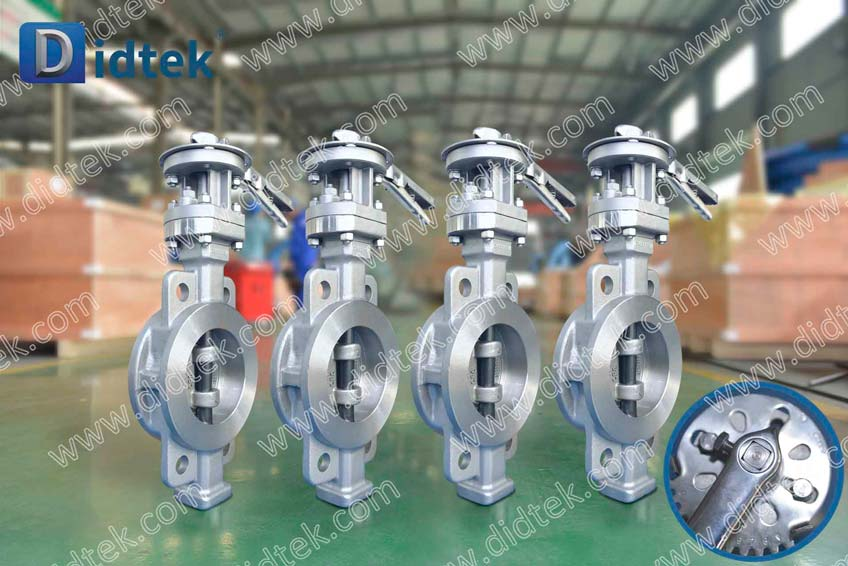

2.3 Поворотные заслонки

Включенное положение: ручка дроссельной заслонки будет параллельна трубе, когда она полностью открыта, позволяя жидкости свободно проходить. Внутренний диск выравнивается по направлению потока, позволяя жидкости или газу проходить через клапан.

Выключенное положение: Когда клапан закрыт, ручка будет перпендикулярна трубе. В этом положении поток блокируется, поскольку внутренний диск вращается перпендикулярно пути потока.

Возможность регулировки: некоторые дроссельные заслонки предназначены для регулирования потока, а не просто действуют как переключатели включения/выключения. Рукоятку можно расположить между полностью открытым и полностью закрытым положениями, чтобы регулировать скорость потока. Если эта функция доступна, обратите внимание на индикаторы на клапане, которые указывают пределы регулирования расхода.

Советы: при проверке дроссельной заслонки важно сначала наблюдать за положением ручки, а также прислушиваться или наблюдать за потоком жидкости, проходящей через систему. Полностью открытый клапан обеспечивает неограниченный поток, тогда как дроссельный клапан может не полностью блокировать жидкость, но может значительно уменьшить поток.

2.4 Приводные клапаны

Метод идентификации:

● Индикаторы положения. Приводные клапаны управляются с помощью внешнего источника питания, например электрического, пневматического или гидравлического. Эти клапаны часто имеют механические или электронные индикаторы положения, которые визуально показывают, открыт или закрыт клапан. Эти индикаторы могут включать цифровые показания, световые индикаторы или механические флажки.

● Обратная связь с системой управления. Автоматизированные системы, например, использующие ПЛК (программируемые логические контроллеры) или SCADA (диспетчерское управление и сбор данных), обеспечивают обратную связь в режиме реального времени о положении задействованных клапанов. Эти системы особенно полезны в таких отраслях, как нефть и газ, где клапаны часто управляются и контролируются дистанционно.

Советы: для приводных или автоматических клапанов зачастую лучше полагаться на обратную связь системы и цифровые индикаторы, а не на ручные проверки. Это обеспечивает точность, особенно в сложных системах, где ручное управление может оказаться непрактичным.

2.5 Обратные клапаны и редукционные клапаны

Обратные клапаны : Обратные клапаны уникальны, поскольку для их открытия или закрытия не требуется ручное управление. Они автоматически контролируются потоком жидкости. Когда жидкость течет в правильном направлении, клапан открыт. Если жидкость пытается течь в противоположном направлении, клапан закрывается, предотвращая обратный поток. Эти клапаны обычно имеют стрелки, указывающие правильное направление установки.

Редукционные клапаны: Чтобы проверить работоспособность редукционного клапана, используйте манометр для измерения давления до и после клапана. Если давление на выходе соответствует ожидаемому значению, скорее всего, клапан открыт и работает правильно. Если давление выше ожидаемого, возможно, клапан неисправен или закрыт.

3. Общие методы определения состояния клапана

3.1 Визуальный осмотр

Положение ручки. Самый простой способ определить, открыт ли клапан или закрыт, — это проверить положение ручки. Если ручка параллельна трубе, клапан открыт. Если он перпендикулярен трубе, клапан закрыт.

Маркировка направления потока: многие клапаны имеют стрелки или метки, указывающие правильное направление потока. Это может быть полезным визуальным сигналом, особенно для клапанов, которые не соответствуют типичной ориентации ручки открытия/закрытия (например, обратные клапаны).

Советы: Прежде чем пытаться манипулировать клапаном, визуально осмотрите его ручку и найдите указатели направления или маркировку. Эта быстрая визуальная проверка может сэкономить время и предотвратить ненужные корректировки.

3.2 Ручное подтверждение

Поворот маховика. Для ручных клапанов поворот маховика или ручки является эффективным способом подтверждения его состояния. Если клапан плавно поворачивается против часовой стрелки и сопротивления нет, скорее всего, клапан открыт. Если он сопротивляется повороту или становится жестким, возможно, клапан закрыт.

Ручная проверка невыдвижных штоков: Для клапанов с невыдвижными штоками (например, некоторых задвижек и проходных клапанов) вручную проверьте сопротивление. Поверните маховик до упора и убедитесь, что он остановился в ожидаемом полностью открытом или полностью закрытом положении.

3.3 Обратная связь по расходу или давлению

Наблюдение за потоком: в работающих системах вы можете проверить постоянный поток, чтобы определить, открыт ли клапан. Отсутствие потока или внезапное падение скорости потока обычно указывает на то, что клапан закрыт.

Испытание под давлением: Для более точной диагностики испытание под давлением может подтвердить состояние клапана. Используйте манометры для контроля давления на входе и выходе. Закрытый клапан часто приводит к повышению давления на стороне входа, тогда как открытый клапан будет поддерживать более постоянный уровень давления.

4. Заключение

Оценивая положения рукояток клапанов, используя обратную связь по расходу и давлению, а также понимая индикаторы, относящиеся к конкретным клапанам, вы можете эффективно определять состояние различных типов клапанов. Регулярные проверки и правильная идентификация положений клапанов помогают обеспечить безопасность и эффективность жидкостных систем, предотвращая утечки, проблемы с давлением или повреждение оборудования. Всегда проверяйте состояние клапана перед выполнением любого обслуживания или регулировки, чтобы обеспечить безопасную и точную работу. В качестве надежных клапанных решений компания [[Didtek Valve Group Co., Ltd.]] предлагает высококачественные клапаны, разработанные для обеспечения эффективности и безопасности в различных отраслях промышленности.

Часто задаваемые вопросы

Вопрос: Как определить, открыт или закрыт клапан?

О: Чтобы определить, открыт или закрыт клапан, проверьте положение ручки. Если ручка параллельна трубе, клапан открыт. Если он перпендикулярен, клапан закрыт. Этот метод работает для большинства типов клапанов, включая шаровые и дроссельные клапаны.

Вопрос: Почему важно проверять состояние клапана?

Ответ: Проверка состояния клапана обеспечивает правильный поток жидкостей и предотвращает утечки, проблемы с давлением или повреждение системы. Это важно для поддержания безопасности и эффективности в любой системе управления жидкостью.

Вопрос: Как проверить положение задвижки?

A: Для задвижек поверните маховик. Поверните его по часовой стрелке, чтобы закрыть, и против часовой стрелки, чтобы открыть. Проверьте сопротивление, чтобы убедиться, что клапан полностью открыт или закрыт.

Вопрос: Что делать, если ручка клапана застряла?

О: Если ручка клапана застряла, не прилагайте к ней усилий. Попробуйте смазать ручку или вручную осмотреть клапан. Если он по-прежнему не двигается, обратитесь за помощью к профессионалу.

Вопрос: Как автоматические клапаны показывают свой статус?

Ответ: В автоматических клапанах обычно используются электронные или механические индикаторы, показывающие, открыты они или закрыты. Эти индикаторы интегрируются в системы управления, такие как ПЛК или SCADA, для мониторинга состояния в режиме реального времени.
