Криогенные клапаны играют решающую роль в безопасном регулировании жидкостей с чрезвычайно низкой температурой, таких как жидкий азот, жидкий кислород и сжиженный природный газ (СПГ). Эти клапаны должны надежно работать в экстремальных условиях, включая очень низкие температуры, высокое давление и циклические изменения температуры. Чтобы обеспечить безопасность, надежность и единообразие различных применений, криогенные клапаны проектируются и производятся в соответствии со строгими стандартами. Среди этих стандартов ASME B16.34 является одним из наиболее влиятельных в определении требований к проектированию, конструкции, испытаниям и характеристикам клапанов, используемых в системах высокого давления и криогенных условиях.
Понимание того, как ASME B16.34 влияет на конструкцию криогенных клапанов, важно для инженеров, операторов предприятий и групп по закупкам. В этой статье рассматривается область применения ASME B16.34, его конкретные требования к криогенной эксплуатации, вопросы материалов и конструкции, протоколы испытаний, а также общее влияние на эксплуатационную безопасность и надежность.
Понимание стандартов ASME B16.34
ASME B16.34, озаглавленный «Клапаны с фланцевыми, резьбовыми и приварными концами», является широко признанным стандартом, разработанным Американским обществом инженеров-механиков. Он содержит требования к проектированию, материалам, конструкции, испытаниям и маркировке клапанов, используемых в трубопроводных системах.
Стандарт охватывает ряд типов клапанов, включая:
Задвижки
Шаровые клапаны
Шаровые краны
Обратные клапаны
Хотя ASME B16.34 изначально предназначался для общих применений при высоком давлении и высоких температурах, он стал особенно актуален для криогенных клапанов, поскольку эти клапаны должны сохранять структурную целостность, герметичность и эксплуатационную безопасность в экстремальных условиях.
Ключевые элементы, описанные в ASME B16.34, включают:
Спецификации материалов для корпусов клапанов, тримов и уплотнительных компонентов
Номинальные значения давления и температуры
Методики проектирования прочности и долговечности клапанов
Требования к фланцевым, резьбовым и приварным торцевым соединениям
Процедуры тестирования и проверки для обеспечения качества и надежности
Выбор материала в соответствии с ASME B16.34
Криогенные клапаны должны сохранять механическую прочность и пластичность при экстремально низких температурах. ASME B16.34 влияет на выбор материала несколькими способами:
1. Материалы корпуса
Стандарт содержит рекомендации по подходящим материалам для работы под высоким давлением. Для криогенных применений обычно используются такие материалы, как аустенитная нержавеющая сталь (304, 316) и никелевые сплавы (инконель, монель). Эти материалы сохраняют прочность при криогенных температурах, снижая риск хрупкого разрушения.
2. Обрезка материалов
Обвязка клапана, включая шар, затвор или диск, должна выдерживать многократное открывание и закрывание без деформации. ASME B16.34 требует, чтобы тримы были совместимы с материалом корпуса и устойчивы к коррозии, износу и криогенному охрупчиванию.
3. Уплотнительные материалы
Уплотнения и прокладки имеют решающее значение для герметичной работы. В стандарте особое внимание уделяется выбору материалов, подходящих для рабочей температуры и давления. Для криогенной эксплуатации обычно используются такие полимеры, как ПТФЭ, ПТФЭ или седла металл-металл, поскольку стандартные эластомеры становятся хрупкими при низких температурах.
Рекомендации по проектированию согласно ASME B16.34
Стандарт ASME B16.34 гарантирует, что криогенные клапаны разрабатываются с учетом безопасности и производительности. Ключевые элементы дизайна, на которые влияет стандарт, включают:
1. Номинальные значения давления и температуры
ASME B16.34 предоставляет диаграммы давления и температуры для различных материалов. Эти таблицы помогают инженерам выбирать материалы и размеры клапанов, способные выдерживать ожидаемое рабочее давление при криогенных температурах. Это гарантирует, что клапаны не выйдут из строя из-за избыточного давления или термического напряжения.
2. Толщина стенок и структурная целостность
Стандарт определяет минимальную толщину стенок корпусов и крышек клапанов, позволяющую безопасно выдерживать внутреннее давление. Конструкции криогенных клапанов учитывают эти требования, учитывая при этом тепловое сжатие и расширение, которые могут создавать дополнительные напряжения.
3. Расширенный дизайн капота

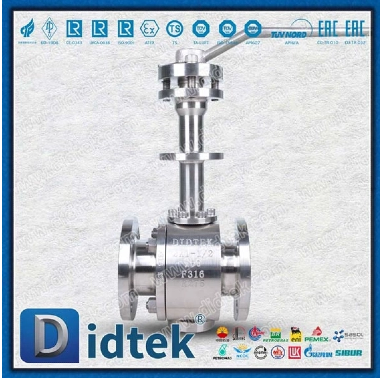

Криогенные клапаны часто имеют удлиненные крышки, которые позволяют компонентам штока и привода оставаться при более высоких температурах вдали от чрезвычайно холодной жидкости. ASME B16.34 поддерживает такие изменения конструкции при условии, что клапан сохраняет структурную целостность и соответствует номинальным значениям давления и температуры.
4. Фланцевые, резьбовые и приварные концы.

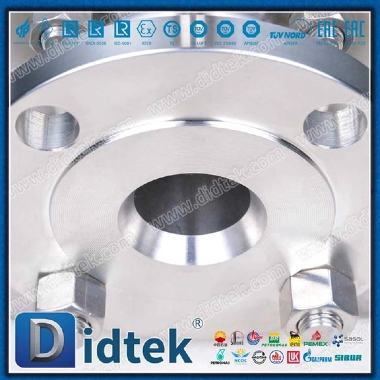

Стандарт определяет размеры, допуски и требования к прочности концов арматуры. Это обеспечивает совместимость с трубопроводными системами и обеспечивает надежную герметизацию в криогенных условиях. Правильная конструкция фланца и сварных швов также предотвращает утечки и механические повреждения из-за термического сжатия.
Требования к испытаниям и проверкам
ASME B16.34 требует тщательного тестирования и проверки для проверки того, что криогенные клапаны работают должным образом. Эти процедуры включают в себя:
1. Гидростатические и пневматические испытания.
Клапаны должны пройти испытания под давлением, чтобы убедиться, что они могут выдерживать максимальное рабочее давление без утечек. При гидростатических испытаниях используется вода или другая несжимаемая жидкость, а при пневматических испытаниях используется воздух или газ при заданном давлении. Эти испытания проверяют прочность корпуса, герметичность седла и общую целостность клапана.
2. Низкотемпературное тестирование.
Для криогенной эксплуатации клапаны могут подвергаться низкотемпературным испытаниям для подтверждения характеристик материала, надежности уплотнения и работы привода при экстремально низких температурах. Это очень важно, поскольку стандартные испытания при комнатной температуре не учитывают криогенное охрупчивание или сжатие уплотнения.
3. Размерный и визуальный контроль
ASME B16.34 также требует проверки точности размеров, качества поверхности и отсутствия дефектов, таких как трещины, пористость или включения в материале. Это обеспечивает стабильность и качество производства арматуры.
4. Маркировка и документация
Клапаны должны иметь четкую маркировку с указанием марки материала, номинального давления и информации о производстве. Надлежащая документация обеспечивает отслеживаемость и соответствие требованиям, что имеет решающее значение для аудита безопасности, технического обслуживания и проверок нормативных требований.
Последствия для эксплуатации и безопасности
Влияя на конструкцию клапанов, выбор материалов и протоколы испытаний, ASME B16.34 гарантирует, что криогенные клапаны обеспечивают высокую безопасность и эксплуатационные характеристики. Некоторые из ключевых преимуществ включают в себя:
Предотвращение утечек . Правильные материалы и системы уплотнений снижают риск утечек, что имеет решающее значение для опасных криогенных жидкостей.
Структурная надежность : Соблюдение толщины стенки и номинального давления предотвращает механические повреждения при экстремальных давлениях и температурах.
Безопасность в аварийных ситуациях : Надежное отключение при избыточном давлении или резких изменениях расхода сводит к минимуму риск несчастных случаев или повреждения оборудования.
Соответствие нормативным требованиям : следование стандартам ASME обеспечивает соблюдение отраслевых правил, снижая юридические и эксплуатационные риски.
Применение криогенных клапанов, соответствующих ASME B16.34
Криогенные клапаны, спроектированные по стандарту ASME B16.34, используются в широком спектре отраслей промышленности:
Терминалы сжиженного природного газа (СПГ) : контроль потока и хранения СПГ в условиях высокого давления и низкой температуры.
Медицинское и лабораторное применение : Работа с жидким азотом для криоконсервации и исследований.
Химическая и нефтехимическая промышленность : безопасная транспортировка и переработка низкотемпературных химикатов.
Пищевая промышленность и производство напитков : Использование LN2 для быстрого замораживания или консервации скоропортящихся продуктов.
Аэрокосмическая и промышленная газовая промышленность : обеспечение надежной работы систем жидкого кислорода, азота или аргона в экстремальных условиях.
Лучшие практики обеспечения соответствия и выбора
При выборе криогенных клапанов для жидкого азота или других криогенных жидкостей необходимо принимать решения в соответствии со стандартом ASME B16.34. Лучшие практики включают:
Проверка сертификатов материалов . Убедитесь, что материалы корпуса, отделки и уплотнений соответствуют требованиям ASME для криогенной эксплуатации.
Проверьте номинальные значения давления и температуры . Выбирайте клапаны, которые сохраняют целостность как при ожидаемом рабочем давлении, так и при криогенной температуре.
Проверьте протоколы испытаний . Убедитесь, что клапаны прошли гидростатические, пневматические и низкотемпературные испытания в соответствии со стандартами ASME.
При необходимости выбирайте конструкции с удлиненной крышкой : при экстремально низких температурах убедитесь, что штоки и приводы остаются за пределами холодной зоны, чтобы избежать повреждений от замерзания.
Учитывайте потребности в автоматизации . При интеграции с пневматическими или электрическими приводами убедитесь, что крутящий момент и рабочая скорость совместимы с работой при низких температурах.
Соблюдение этих правил гарантирует надежную работу криогенных клапанов, безопасность и снижение эксплуатационных рисков.
Заключение
Стандарты ASME B16.34 играют решающую роль при проектировании и производстве криогенных клапанов. Определяя требования к материалам, конструкции, номинальным значениям давления и температуры, а также испытаниям, стандарт гарантирует, что клапаны могут безопасно и надежно работать с жидкостями с чрезвычайно низкой температурой, такими как жидкий азот.
Проектировщики и инженеры полагаются на ASME B16.34 при выборе материалов, проектировании конструкций, решениях для уплотнений и протоколах испытаний. Соблюдение стандарта не только обеспечивает эксплуатационную эффективность и безопасность, но также поддерживает соблюдение нормативных требований и снижает риск катастрофических сбоев.
Для отраслей, в которых используются криогенные жидкости — от медицинских и лабораторных учреждений до терминалов СПГ и химических перерабатывающих заводов — клапаны, соответствующие стандарту ASME B16.34, обеспечивают душевное спокойствие, производительность и долгосрочную надежность. Интегрируя эти стандарты в стратегии выбора и обслуживания клапанов, операторы могут оптимизировать безопасность и эффективность работы в сложных криогенных средах.
