Введение
Представьте себе точное и безопасное управление потоком газа под высоким давлением. В этом и заключается роль шаровых кранов для СПГ . Эти специализированные клапаны обеспечивают безопасное управление сжиженным природным газом (СПГ) в различных системах. В этом посте вы узнаете, как эти клапаны обеспечивают безопасность, их критические функции и их важность в операциях по производству СПГ.
Общие сведения о шаровых кранах для СПГ
Определение и функциональность
Шаровые краны для СПГ — это специализированные клапаны, предназначенные для регулирования потока сжиженного природного газа (СПГ) по трубопроводам и системам. Они работают путем вращения сферического шара с отверстием в центре, который выравнивается с трубопроводом, пропуская поток, или поворачивается перпендикулярно, чтобы блокировать его. Этот простой, но эффективный механизм обеспечивает быструю работу, что делает его идеальным для применений, требующих быстрого отключения или точного управления потоком.
Основная функция шаровых кранов для СПГ — служить надежным гарантом в средах с высоким давлением и низкой температурой. Они позволяют операторам эффективно запускать, останавливать или регулировать поток СПГ, обеспечивая безопасность и целостность системы на различных этапах эксплуатации, включая сжижение, хранение, транспортировку и регазификацию.
Типы шаровых кранов, используемых в системах СПГ
В системах СПГ используются несколько типов шаровых кранов, каждый из которых подходит для конкретных эксплуатационных нужд:
Плавающие шаровые краны : наиболее распространены в системах СПГ. Они оснащены плавающим шариком, который слегка перемещается под давлением, обеспечивая плотное прилегание к седлам. Они подходят для применений с низким и средним давлением и просты в эксплуатации.
Шаровые краны, монтируемые на цапфе : эти клапаны, предназначенные для сред с высоким давлением, имеют поддерживаемый шар, который остается неподвижным под давлением. Они обеспечивают повышенную стабильность и идеально подходят для трубопроводов большого диаметра или систем высокого давления.
Криогенные шаровые краны . Созданные специально для экстремально низких температур, в этих клапанах используются такие материалы, как нержавеющая сталь или специальные сплавы, для предотвращения хрупкости. Они часто имеют удлиненные капоты и специальные сиденья для безопасной работы в криогенных условиях.
| Тип клапана | Описание | Лучшее для |
| Плавающие шаровые краны | Распространен в системах СПГ и имеет плавающий шарик, который слегка перемещается под давлением для обеспечения плотного уплотнения. | Приложения с низким и средним давлением |
| Шаровые краны на цапфе | Имеет поддерживаемый шар, который остается неподвижным под давлением, обеспечивая повышенную устойчивость. | Среды высокого давления, трубопроводы большого диаметра. |
| Криогенные шаровые краны | Разработан для экстремально низких температур со специальными сплавами и удлиненными крышками для предотвращения хрупкости. | Обращение со СПГ при криогенных температурах |
Ключевые компоненты шаровых кранов для СПГ
Понимание основных частей шаровых кранов для СПГ помогает понять, как они обеспечивают безопасность и производительность:
Шар : сферический компонент с центральным отверстием, отвечающий за открытие или закрытие потока.
Седла : Уплотняющие поверхности из мягких или металлических материалов, обеспечивающие герметичное закрытие и предотвращение утечек.
Шток : соединяет шар с приводом или ручкой, передавая крутящий момент для вращения шара.
Корпус : Основная конструкция, в которой расположены внутренние компоненты, обычно изготовленная из нержавеющей или кованой стали для обеспечения прочности и устойчивости к коррозии.
Привод : Механическое или автоматическое устройство, которое управляет работой клапана, обеспечивая быстрые и точные перемещения.
Уплотнительные элементы : Дополнительные уплотнения, такие как уплотнения или прокладки, предотвращают утечки вдоль штока и в точках соединения.
Как эти компоненты способствуют безопасности
Каждый компонент играет жизненно важную роль в поддержании стандартов безопасности:
Конструкция шара обеспечивает герметичное уплотнение, снижая риск утечек СПГ.
Сиденья из прочных материалов выдерживают криогенные температуры и высокое давление, предотвращая поломки.
Шток и уплотнительные элементы спроектированы таким образом, чтобы противостоять тепловому сжатию, что позволяет избежать утечек при колебаниях температуры .
Приводы могут быть интегрированы с системами безопасности для быстрого отключения в чрезвычайных ситуациях.
Прочная конструкция корпуса выдерживает экстремальные давления и агрессивные среды, продлевая срок службы.
Вместе эти компоненты образуют отказоустойчивую систему, которая предотвращает утечки, выдерживает суровые условия и позволяет быстро реагировать в чрезвычайных ситуациях. Правильная конструкция, выбор материалов и техническое обслуживание каждой детали имеют решающее значение для общей безопасности и надежности операций по производству СПГ.
Механизмы безопасности в шаровых кранах СПГ
Возможность быстрого отключения
Одной из наиболее важных функций безопасности шаровых кранов для СПГ является их способность быстрого закрытия. В чрезвычайных ситуациях, таких как внезапный скачок давления или утечка, эти клапаны могут быстро закрыться, часто в течение четверти оборота. Такое быстрое реагирование сводит к минимуму риск утечек СПГ, которые могут привести к пожарам или взрывам. Благодаря простой конструкции операторы могут практически мгновенно закрыть клапан вручную или автоматически, обеспечивая необходимую линию защиты от опасных событий.
Такое быстрое отключение особенно важно в средах с высоким давлением, где даже небольшая задержка может перерасти в серьезные проблемы с безопасностью. Например, при разрыве трубопровода или отказе оборудования возможность быстро изолировать поток предотвращает распространение СПГ и снижает потенциальный ущерб. Многие современные системы СПГ включают в себя автоматизированное управление, которое запускает немедленное закрытие клапана при обнаружении аномальных условий, что еще больше повышает безопасность.
Надежный механизм уплотнения
Уплотнительный механизм шаровых кранов СПГ имеет основополагающее значение для обеспечения безопасности. Когда клапан закрыт, сферический шарик плотно прижимается к седлам из мягких или металлических материалов, создавая герметичное уплотнение. Это предотвращает утечку СПГ даже при экстремальном давлении или низких температурах. Конструкция этих уплотнений допускает термическое сжатие и расширение, сохраняя целостность с течением времени.
Качественная герметизация имеет важное значение, поскольку утечки СПГ опасны. Сжиженный природный газ легко воспламеняется, и даже незначительные утечки могут представлять серьезную угрозу безопасности. Передовые технологии уплотнения, такие как седла металл-металл или гибридные седла, используются для того, чтобы выдерживать криогенную среду и условия высокого давления, типичные для операций по производству СПГ. Регулярное техническое обслуживание и испытания помогают обеспечить эффективность этих уплотнений, обеспечивая дополнительную защиту системы.
Особенности пожарной безопасности
Пожарная безопасность является главным приоритетом в системах СПГ. Клапаны оснащены противопожарными функциями, которые позволяют им сохранять герметичность даже при воздействии сильного тепла или пламени. Многие шаровые краны для СПГ разработаны в соответствии со стандартами пожаробезопасности, такими как API 607 и ISO 10497, которые проверяют их способность противостоять огню без утечек.
Эти особенности включают в себя огнестойкие материалы седла, огнестойкие покрытия и специальную конструкцию штока. Некоторые клапаны имеют двойные уплотнения или пожаробезопасную упаковку для предотвращения утечек во время пожара. Кроме того, использование противовыбросовых штоков помогает предотвратить случайный выброс штока в экстремальных условиях, сохраняя целостность клапана.
Функции пожарной безопасности часто дополняются системами аварийного отключения, которые автоматически закрывают клапаны при обнаружении пожара или другого критического события. Такое сочетание быстрого реагирования и огнестойкой конструкции значительно повышает общую безопасность на объектах СПГ.
Устойчивость к высокому давлению и температуре

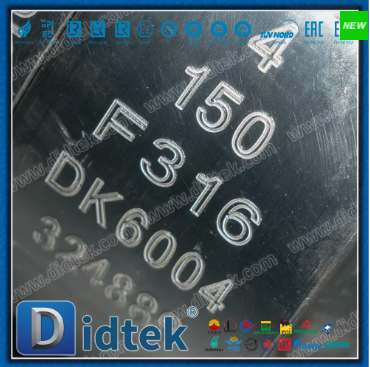

Материалы, используемые в шаровых кранах для СПГ высокого давления
Для обеспечения безопасности и производительности в экстремальных условиях выбор материалов шаровых кранов высокого давления для СПГ имеет решающее значение. Кованая сталь, особенно такие марки, как нержавеющая сталь 316L (CF3M) и нержавеющая сталь 316 (CF8M), являются одними из наиболее распространенных вариантов. Эти материалы обладают превосходной прочностью, ударной вязкостью и коррозионной стойкостью, что делает их пригодными для работы как при высоком давлении, так и при криогенных температурах.
В некоторых случаях специальные сплавы, такие как Монель 400 или Инконель, используются для еще более сложных условий, таких как морская или химическая обработка. Эти материалы устойчивы к коррозии от соленой воды, химикатов и других агрессивных веществ, сохраняя целостность в течение длительного времени.
| Свойства | материала, | используемые в шаровых кранах для СПГ |
| Нержавеющая сталь 316L | Отличная коррозионная стойкость, прочность и вязкость. | Используется в системах СПГ высокого давления из-за его долговечности в экстремальных условиях. |
| Монель 400 | Превосходная коррозионная стойкость, особенно в морской воде. | Используется в средах, подверженных воздействию соленой воды и агрессивных химикатов. |
| Инконель | Устойчивость к высоким температурам и механическая прочность. | Идеально подходит для морских операций или химической обработки. |
Рекомендации по проектированию для экстремальных условий
Проектирование клапанов для сред с высоким давлением и низкой температурой включает в себя несколько ключевых факторов:
Толщина стенок и усиление: компоненты изготавливаются толще, чтобы выдерживать давление и предотвращать деформацию.
Технология уплотнения: седла, изготовленные из металла, композитных или гибридных материалов, сохраняют герметичность, несмотря на термическое сжатие.
Конструкция кузова: Прочный кованый корпус устраняет слабые места и снижает риск поломки.
Удлиненная крышка: эта конструкция сохраняет уплотнения штока при температуре окружающей среды, предотвращая замерзание или хрупкость.
Разгрузочные отверстия: небольшие полости или разгрузочные отверстия в полости шара выпускают захваченные газы, избегая повышения давления из-за теплового сжатия.
Эти соображения помогают поддерживать эксплуатационную безопасность и надежность даже во время резких скачков давления или колебаний температуры.
Антикоррозийная защита и долговечность
Важность антикоррозионных свойств
В системах СПГ коррозия может вызвать серьезные риски для безопасности и дорогостоящие простои. Шаровые краны СПГ работают в суровых условиях: экстремальный холод, влага, а иногда и соленый воздух, особенно на море. Коррозия ослабляет корпуса клапанов и внутренние детали, что приводит к утечкам или отказам. Вот почему антикоррозионные свойства имеют решающее значение. Они помогают клапанам сохранять прочность и целостность уплотнения с течением времени, предотвращая опасные утечки и обеспечивая безопасную эксплуатацию.
Коррозия может возникнуть на поверхностях клапанов, подвергающихся воздействию СПГ, окружающего воздуха или загрязнений. Даже небольшие ямки или трещины, вызванные коррозией, могут вырасти под давлением, вызывая утечки. Клапаны с плохой коррозионной стойкостью часто требуют более частого обслуживания или замены, что увеличивает эксплуатационные расходы. В высококачественных шаровых кранах для СПГ используются материалы и покрытия, устойчивые к коррозии, продлевающие срок службы и повышающие безопасность.
Материалы и покрытия для долговечности
Для борьбы с коррозией шаровые краны для СПГ изготавливаются из специально подобранных материалов. Нержавеющие стали, такие как 316L (CF3M) и 316 (CF8M), широко распространены из-за их превосходной устойчивости к ржавчине и точечной коррозии. В более агрессивных средах такие сплавы, как Монель 400 или Инконель, обеспечивают превосходную защиту от коррозии от соленой воды и химикатов.
Помимо основных материалов, ключевую роль играют защитные покрытия. Эти покрытия образуют барьер против влаги и коррозийных агентов. Типичные покрытия включают в себя:
Эпоксидные покрытия: обеспечивают высокую химическую стойкость и защищают от истирания.
Никелирование: повышает твердость поверхности и устойчивость к коррозии.
Пассивационная обработка: улучшает естественный оксидный слой нержавеющей стали, предотвращая появление ржавчины.
Производители клапанов также используют передовые методы обработки поверхности, такие как электрополировка, для сглаживания металлических поверхностей, уменьшения мест коррозии и повышения чистоты.
Практика технического обслуживания для продления срока службы
Даже самые лучшие материалы и покрытия требуют надлежащего ухода, чтобы прослужить долго. Регулярное техническое обслуживание необходимо для обнаружения и устранения ранних признаков коррозии или износа. Типичные методы технического обслуживания включают в себя:
Визуальный осмотр: проверьте на наличие ржавчины, изменения цвета или повреждений поверхности.
Очистка: Удалите отложения и загрязнения, которые могут ускорить коррозию.
Смазка: нанесите рекомендованные смазочные материалы на движущиеся части, чтобы уменьшить трение и износ.
Замена уплотнений: Замените седла клапанов и упаковочные материалы, прежде чем они ухудшятся.
Испытание на давление и утечку: убедитесь, что целостность клапана остается неизменной с течением времени.
Плановое техническое обслуживание помогает выявить коррозию до того, как она приведет к утечкам или сбоям. Это также продлевает срок службы клапана, сокращая частоту замены и затраты. В суровых условиях интервалы технического обслуживания могут быть короче для обеспечения безопасности.
Применение шаровых кранов для СПГ
Сжижение и хранение СПГ
Шаровые краны СПГ играют решающую роль на заводах по сжижению газа и хранилищах. Во время сжижения природный газ охлаждается примерно до -162°C, превращая его в жидкость. Клапаны должны надежно работать при таких криогенных температурах, обеспечивая безопасное и точное управление потоком. Криогенные шаровые краны изолируют секции для технического обслуживания или аварийных ситуаций, предотвращая утечки, которые могут создать угрозу безопасности.
В резервуарах для хранения эти клапаны обеспечивают герметичное закрытие, обеспечивая безопасное содержание СПГ. Их конструкция выдерживает термическое сжатие и расширение без потери целостности уплотнения. Удлиненные крышки защищают уплотнения от сильного холода, уменьшая износ и предотвращая утечки. Надежная изоляция в местах хранения помогает контролировать давление и предотвращает случайный выброс СПГ.
Трубопроводные системы природного газа
Шаровые краны необходимы для трубопроводов природного газа, особенно тех, по которым транспортируется СПГ или регазифицированный газ. Они позволяют операторам быстро перекрывать поток во время технического обслуживания, аварийных ситуаций или настройки системы. Клапаны высокого давления на цапфе обеспечивают устойчивость и герметичность в трубопроводах большого диаметра.
Эти клапаны выдерживают высокое давление и перепады температур, характерные для трубопроводов. Их быстрая работа на четверть оборота позволяет быстро реагировать и предотвращать утечки или разрывы. Пожаробезопасная и противовыбросовая конструкция гарантирует, что клапаны сохранят целостность в экстремальных условиях, таких как пожары или скачки давления. Эта надежность помогает поддерживать безопасность и работоспособность трубопроводов.
Разведка на море и на суше
На геологоразведочных объектах шаровые краны регулируют поток СПГ и других газов в суровых условиях. Морские платформы сталкиваются с такими проблемами, как коррозия в соленой воде, экстремальные погодные условия и высокое давление. Шаровые краны, изготовленные из коррозионностойких сплавов и покрытые защитным слоем, обеспечивают долговечность в таких условиях.
На береговых геологоразведочных площадках также требуются клапаны, устойчивые к грязи, влаге и изменениям температуры. Надежная герметизация предотвращает утечку горючих газов, защищая работников и оборудование. Автоматизированные приводы, интегрированные с шаровыми кранами, обеспечивают дистанционное управление и быстрое отключение в случае чрезвычайных ситуаций, повышая безопасность.
Эти клапаны имеют решающее значение для управления потоками газа под высоким давлением на этапах бурения, переработки и транспортировки. Их прочная конструкция и функции безопасности делают их незаменимыми как для морских, так и для наземных проектов СПГ.
Инновации в технологии шаровых кранов для СПГ
Последние технологические достижения
В последние годы технология шаровых кранов для СПГ достигла значительного прогресса. Производители теперь разрабатывают клапаны с повышенными функциями безопасности, надежности и автоматизации. Одним из важных достижений является создание двунаправленных плавающих шаровых кранов. Эти клапаны обеспечивают герметичное уплотнение в обоих направлениях потока, снижая риск утечек во время работы. Это нововведение повышает безопасность, особенно в критически важных сферах применения СПГ, где предотвращение утечки газа имеет первостепенное значение.
Еще один прорыв связан с технологиями гибридных сидений. Сочетая в себе металл и мягкие уплотнительные материалы, эти седла обеспечивают превосходные характеристики уплотнения при экстремально низких температурах и высоких давлениях. Они также продлевают срок службы, сопротивляясь износу и тепловому сжатию. Кроме того, интеграция датчиков и интеллектуальных приводов произвела революцию в работе клапанов СПГ. Эти интеллектуальные системы контролируют состояние клапанов в режиме реального времени, обеспечивая профилактическое обслуживание и быстрое реагирование на потенциальные проблемы.
Интеграция интеллектуального привода
Интеллектуальные приводы теперь обычно интегрируются в шаровые краны для СПГ. Эти устройства обеспечивают дистанционное управление, точный контроль и автоматическое отключение во время чрезвычайных ситуаций. Они подключаются к системам управления предприятием, предоставляя в режиме реального времени данные о состоянии клапана, температуре, давлении и потенциальных неисправностях. Такая интеграция повышает безопасность, позволяя быстро реагировать на аномальные условия, такие как утечки или сбои системы.
Кроме того, интеллектуальные приводы облегчают автоматизацию предприятий по производству СПГ. Автоматические клапаны могут открываться или закрываться в зависимости от требований системы, что снижает вероятность человеческих ошибок и повышает эффективность работы. Например, при доставке СПГ автоматизированные клапаны управляют процессами погрузки и разгрузки безопасно и эффективно, сводя к минимуму риск аварий.
Влияние на безопасность и эффективность
Эти технологические достижения значительно повышают безопасность и эксплуатационную эффективность. Двунаправленное уплотнение снижает вероятность утечки, защищая персонал и окружающую среду. Гибридные сиденья сохраняют целостность в течение более длительного периода времени, что снижает потребность в техническом обслуживании. Интеллектуальные датчики и исполнительные механизмы обеспечивают непрерывный мониторинг, раннее обнаружение неисправностей и своевременное вмешательство, предотвращая дорогостоящие сбои и простои.
Автоматизация ускоряет время реагирования в чрезвычайных ситуациях. Вместо ручного вмешательства клапаны могут закрываться мгновенно при получении сигналов от систем безопасности. Возможность быстрого отключения имеет решающее значение для криогенных сред с высоким давлением, где даже секунды имеют значение. В целом, инновации в технологии шаровых кранов СПГ помогают предприятиям работать более безопасно, надежно и экономически эффективно.
Заключение
Шаровые краны для СПГ обеспечивают максимальную безопасность благодаря быстрому закрытию, надежным уплотнениям и огнестойкой конструкции. Они играют решающую роль в предотвращении утечек и обеспечении работоспособности в условиях высокого давления. Будущие тенденции включают интеллектуальные приводы и гибридные сиденья, повышающие безопасность и эффективность. Didtek предлагает инновационные шаровые краны для СПГ, которые обеспечивают исключительные характеристики безопасности и долговечности, соответствуют отраслевым стандартам и потребностям клиентов. Их передовая технология обеспечивает надежную работу в требовательных приложениях СПГ, принося значительную пользу операторам и объектам.
Часто задаваемые вопросы
Вопрос: Что такое шаровой кран для СПГ?
Ответ: Шаровой кран СПГ — это специализированный клапан, используемый для регулирования потока сжиженного природного газа по трубопроводам, обеспечивая безопасность и эффективность работы.
Вопрос: Как шаровые краны для СПГ обеспечивают безопасность в средах с высоким давлением?
Ответ: Шаровые краны для СПГ обеспечивают безопасность благодаря возможности быстрого закрытия, надежным механизмам уплотнения и пожаробезопасным функциям, предотвращая утечки и сохраняя целостность под высоким давлением.
Вопрос: Почему криогенные шаровые краны важны в системах СПГ?
Ответ: Криогенные шаровые краны имеют решающее значение для работы при экстремально низких температурах. В них используются такие материалы, как нержавеющая сталь, для предотвращения хрупкости и обеспечения безопасного управления потоком СПГ.
