Криогенные жидкости, такие как жидкий азот, жидкий кислород и сжиженный природный газ (СПГ), необходимы во многих промышленных, медицинских и научных приложениях. Для безопасного и эффективного обращения с этими жидкостями требуется специальное оборудование, особенно клапаны, способные работать при экстремально низких температурах и высоких давлениях. Среди них криогенные шаровые краны API 6D широко используются для изоляции трубопроводов, аварийной остановки и управления технологическими процессами благодаря их надежности, герметичности и совместимости с системами высокого давления.
Выбор правильного криогенного шарового крана API 6D имеет решающее значение. Выбор неподходящего клапана может привести к утечкам, сбоям системы, угрозам безопасности и неэффективности работы. В этой статье представлено подробное руководство по ключевым факторам, которые следует учитывать при выборе криогенных шаровых кранов API 6D, включая соответствие стандартам, выбор материала, номинальные значения давления и температуры, конструкцию клапана и эксплуатационные факторы.
Понимание криогенных шаровых кранов API 6D
API 6D, установленный Американским институтом нефти, определяет требования к трубопроводной арматуре, используемой в нефтегазовой и нефтехимической промышленности. Первоначально клапаны API 6D были ориентированы на общие операции с трубопроводами, но все чаще применяются в криогенных системах благодаря их способности выдерживать экстремальные давления и обеспечивать герметичное закрытие в сложных условиях.
Криогенные шаровые краны сочетают в себе простоту четвертьоборотного шарового крана со строгими стандартами API 6D, обеспечивая надежную изоляцию и контроль потока в трубопроводах, транспортирующих жидкости при температуре часто ниже -150°C (-238°F). Эти клапаны могут управляться вручную, с пневматическим приводом или интегрироваться с автоматизированными системами управления для повышения эффективности и безопасности.
Соответствие стандартам API 6D
Соответствие API 6D является одним из первых вопросов при выборе криогенного шарового крана. Сертификация API 6D гарантирует, что клапан соответствует строгим требованиям по:
Проектирование и конструкция : Клапан рассчитан на определенные условия давления и температуры, обеспечивая долговечность в сложных условиях эксплуатации трубопровода.
Испытания и проверки : API 6D требует гидростатических испытаний, испытаний на герметичность и проверки размеров для обеспечения целостности клапана.
Прослеживаемость и документация : материалы, производственные процессы и результаты испытаний полностью документированы в соответствии с нормативными и эксплуатационными требованиями.
Клапаны, сертифицированные по API 6D, гарантируют, что они могут безопасно работать в криогенных условиях высокого давления, сводя при этом к минимуму риск утечек или механических повреждений.
Выбор материала
Выбор материала имеет решающее значение в криогенных приложениях из-за экстремально низких температур. Материалы должны сохранять прочность, пластичность и коррозионную стойкость при криогенных температурах. Ключевые соображения включают в себя:
Материалы корпуса клапана : Аустенитные нержавеющие стали, такие как 304 и 316, широко используются из-за своей прочности при криогенных температурах. Никелевые сплавы, такие как Инконель, предпочтительны для высокопроизводительных применений, где требуется дополнительная прочность и коррозионная стойкость.
Материалы шара и трима : Эти внутренние компоненты должны противостоять износу, термическому сжатию и химической коррозии. Обычно используются компоненты из твердой нержавеющей стали или никелированные.
Уплотнительные материалы : Стандартные эластомеры становятся хрупкими при низких температурах. В криогенных приложениях часто используются седла из ПТФЭ, ПТФЭ или металл-металл для обеспечения герметичности и предотвращения утечек.
Правильный выбор материала жизненно важен для долговечности, безопасности и эффективности работы клапанов в криогенных трубопроводах.
Номинальные значения давления и температуры
Криогенные шаровые краны API 6D предназначены для работы при высоких давлениях и экстремально низких температурах. При выборе клапана важно учитывать:
Максимально допустимое рабочее давление (MAWP) . Убедитесь, что клапан выдерживает рабочее давление трубопровода, а также любые потенциальные скачки давления.
Минимальная рабочая температура : Убедитесь, что материалы клапана и уплотнения подходят для самой низкой ожидаемой температуры жидкости.
Снижение характеристик температуры и давления : Некоторые материалы теряют прочность при чрезвычайно низких температурах. Проверьте диаграммы снижения номинальных характеристик, чтобы убедиться, что клапан сохраняет целостность в криогенных условиях.
Выбор клапана с соответствующими номинальными значениями давления и температуры снижает риск отказа и обеспечивает безопасную и надежную работу.
Особенности конструкции клапана
Несколько аспектов конструкции влияют на пригодность криогенных шаровых кранов API 6D для жидкостных трубопроводов:
1. Полнопроходные и уменьшенные диаметры
Полнопроходные клапаны : позволяют жидкости течь без ограничений, сводя к минимуму падение давления. Идеально подходит для трубопроводов, где эффективность потока имеет решающее значение.
Клапаны с уменьшенным проходом : имеют меньший внутренний диаметр, чем трубопровод. Они легче и дешевле, но могут вызвать небольшое падение давления, что может повлиять на эффективность процесса.
2. Метод срабатывания
Ручное управление : подходит для небольших или менее важных трубопроводов.
Пневматические или гидравлические приводы : обеспечивают быструю и надежную работу при аварийных отключениях и автоматическом управлении.
Электрические приводы : обеспечивают удаленный мониторинг и интеграцию с цифровыми системами управления, повышая эффективность процесса.
3. Расширенный дизайн капота
Криогенные клапаны часто имеют удлиненные крышки для защиты набивки штока и компонентов привода от чрезвычайно низких температур. Эта конструктивная особенность обеспечивает плавную работу и предотвращает повреждение уплотнения из-за термического сжатия.

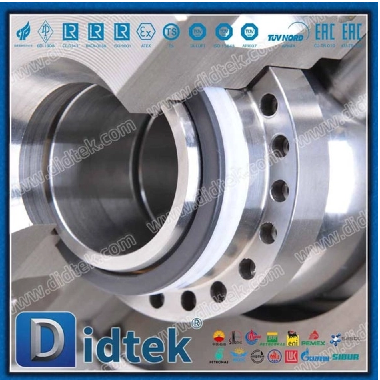

4. Механизм уплотнения
Седла «металл по металлу» : обеспечивают герметичное закрытие при экстремальных колебаниях температуры.
Криогенные полимеры : седла из ПТФЭ или ПКТФЭ обеспечивают гибкость и снижают требования к крутящему моменту, обеспечивая надежную работу при низких температурах.
Соображения безопасности
Безопасность имеет первостепенное значение при работе с криогенными жидкостями. Ключевые соображения, связанные с безопасностью, включают в себя:
Предотвращение утечек : герметичные уплотнения предотвращают опасные утечки и поддерживают целостность трубопровода.
Быстрая изоляция : криогенные шаровые краны API 6D могут быстро изолировать участки трубопровода в чрезвычайных ситуациях, сводя к минимуму потенциальные опасности.
Безопасная конструкция : клапаны, оснащенные приводами с пружинным возвратом или автоматическими системами отключения, обеспечивают безопасную работу в случае потери питания или пневматического питания.
Защита от замерзания : удлиненные крышки и изолированные компоненты защищают операторов и предотвращают сбои в работе клапана, вызванные образованием инея.
Выбор клапана, который соответствует этим соображениям безопасности, защищает персонал, оборудование и окружающую среду.
Рекомендации по техническому обслуживанию и эксплуатации
Для обеспечения долгосрочной надежности и эффективности криогенных шаровых кранов API 6D необходимы правильное техническое обслуживание и эксплуатация:
1. Установка
Обеспечьте правильное совмещение с фланцами трубопровода, чтобы предотвратить напряжение и потенциальную утечку.
Поддерживайте клапаны независимо от трубопроводов, чтобы обеспечить тепловое сжатие.
Изолируйте клапаны и прилегающие трубопроводы, чтобы свести к минимуму проникновение тепла и испарение LN2.
2. Эксплуатация
Избегайте быстрого срабатывания клапана во избежание термического удара.
Периодически проверяйте клапаны, чтобы проверить их работоспособность и предотвратить заедание седла.
Контролируйте требования к крутящему моменту, чтобы обеспечить эффективную работу приводов.
3. Проверка
Проверьте на наличие признаков износа, коррозии или утечек.
Регулярно проверяйте уплотнения и упаковку и при необходимости заменяйте их.
Ведите подробные записи технического обслуживания, чтобы отслеживать производительность и планировать профилактическое обслуживание.
Правильная эксплуатация и техническое обслуживание продлевают срок службы клапана, снижают затраты на электроэнергию и обеспечивают непрерывную и безопасную работу в криогенных трубопроводах.
Применение криогенных шаровых кранов API 6D
Криогенные шаровые краны API 6D широко используются в отраслях, требующих безопасной и эффективной транспортировки низкотемпературных жидкостей:
Нефте- и газопроводы : для транспортировки СПГ и других криогенных углеводородов под высоким давлением.
Медицинские и лабораторные системы : Для точного контроля потока жидкого азота при криоконсервации или лабораторных исследованиях.
Химические и нефтехимические заводы : для безопасной работы с низкотемпературными химикатами при минимизации утечек и тепловых потерь.
Пищевая промышленность и производство напитков : Для быстрого замораживания или консервации с использованием жидкого азота.
Хранение и распределение промышленных газов : Для контролируемого выброса и изоляции жидкого кислорода, азота или аргона.
Заключение
Выбор правильного криогенного шарового крана API 6D имеет решающее значение для безопасной, эффективной и надежной работы в трубопроводах, транспортирующих жидкости с чрезвычайно низкой температурой. Ключевые факторы включают соответствие стандартам API 6D, выбор материала, номинальные значения давления и температуры, конструкцию клапана, метод срабатывания и функции безопасности. Правильная установка, эксплуатация и техническое обслуживание дополнительно обеспечивают долгосрочную надежность и производительность.
Тщательно оценивая эти факторы, отрасли могут минимизировать риски, предотвратить утечки, снизить эксплуатационные расходы и повысить безопасность криогенных применений. Для предприятий, которым требуются высококачественные криогенные шаровые краны API 6D, проверенные производители предлагают сертифицированные, долговечные и полностью протестированные решения, соответствующие строгим промышленным стандартам и эксплуатационным требованиям.
