Можно ли использовать шаровые краны для регулирования потока?

1. Введение

Шаровые краны широко используются в различных отраслях промышленности, но могут ли они сделать больше, чем просто остановить или запустить поток? Многие считают, что они предназначены только для включения/выключения, но можно ли их использовать и для регулирования потока?

В этой статье мы рассмотрим, как работают шаровые краны и можно ли их эффективно использовать для регулирования потока. Вы узнаете об ограничениях, преимуществах и альтернативных вариантах клапанов для точного регулирования расхода.

2. Основные принципы и типы шаровых кранов.

2.1 Основные функции шаровых кранов

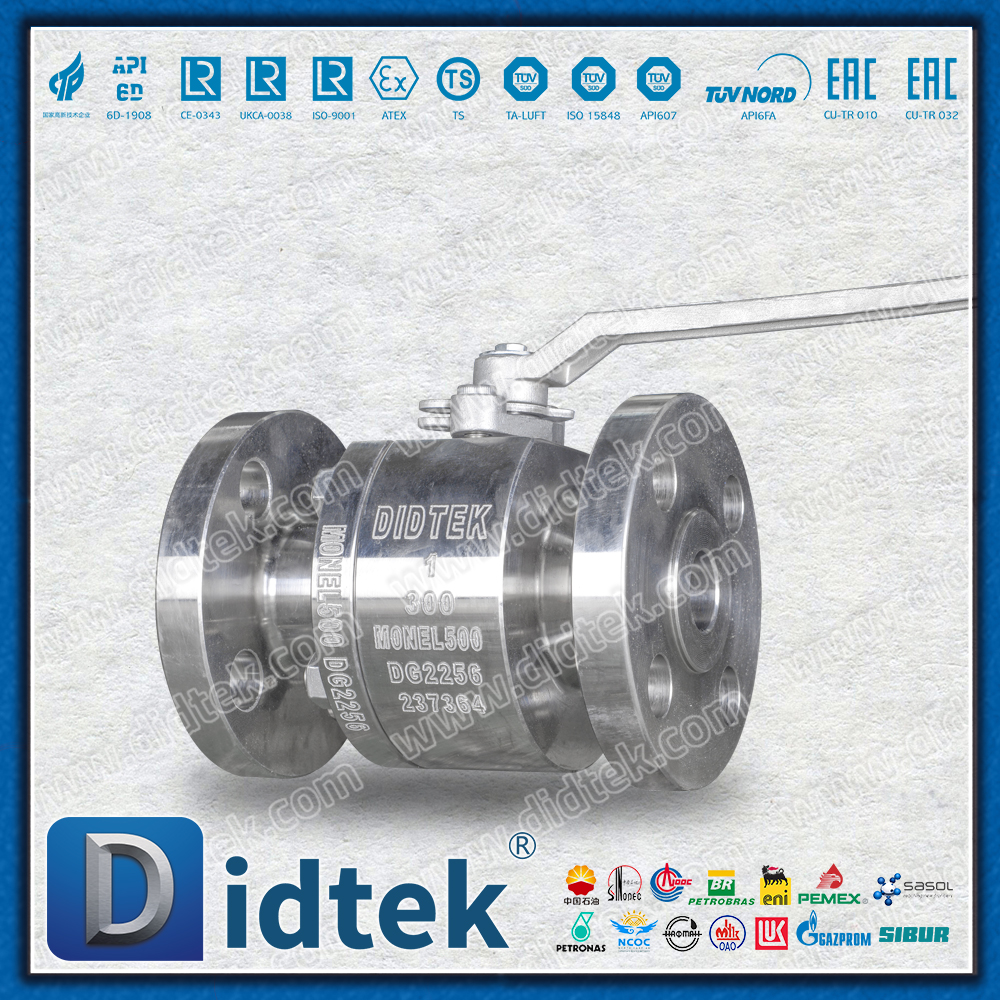

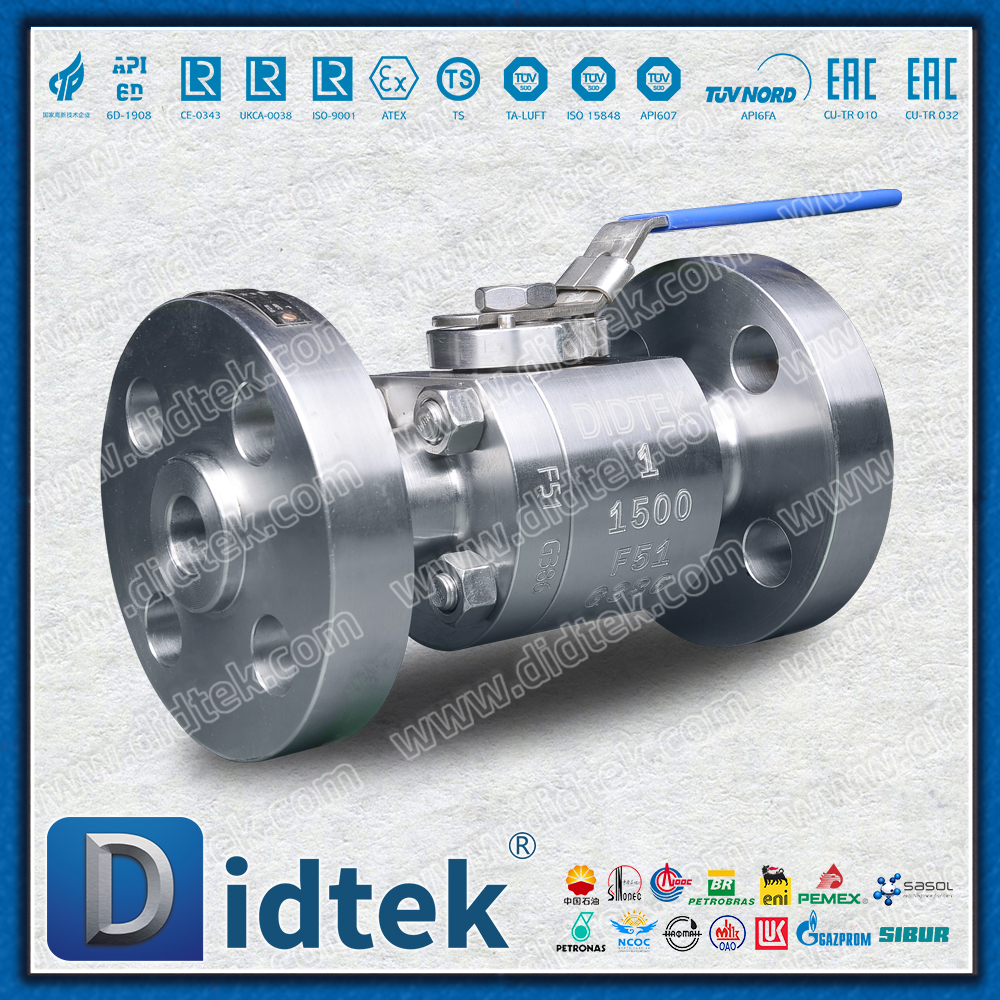

Шаровые краны предназначены для управления потоком жидкости через систему с помощью сферического шара с отверстием в центре. Когда шар вращается с помощью ручки или привода, отверстие совмещается с впускным и выпускным отверстиями, позволяя жидкости течь через него. Когда клапан закрыт, шар поворачивается на 90 градусов, полностью перекрывая поток.

Этот простой, но эффективный механизм делает шаровые краны идеальными для двухпозиционного управления. Однако остается вопрос: могут ли шаровые краны использоваться не только для открытия и закрытия потока? Ответ кроется в конструкции определенных шаровых кранов, особенно тех, которые оптимизированы для регулирования расхода.

2.2 Различные типы шаровых кранов

Существуют различные типы шаровых кранов, каждый из которых выполняет определенные функции:

3. Можно ли использовать шаровые краны для регулирования потока?

3.1 Возможность регулирования расхода стандартных шаровых кранов

Стандартные шаровые краны предназначены для работы в режиме «открыто/закрыто», что делает их менее подходящими для точного регулирования расхода. Хотя вы можете частично открыть стандартный шаровой кран, чтобы уменьшить поток, зависимость между положением клапана и скоростью потока не является линейной. Это означает, что небольшие изменения в клапане могут привести к значительным изменениям расхода, что приведет к неточному регулированию. В результате они обычно не идеальны для применений, требующих точного контроля скорости потока.

3.2 Преимущества шаровых кранов с V-образным отверстием для регулирования расхода

Шаровые краны с V-образным отверстием предлагают решение ограничений стандартных шаровых кранов. V-образный вырез в шаре или седле клапана создает равнопроцентную характеристику потока, что означает более точное управление потоком. Конструкция V-образного порта позволяет более точно регулировать поток, что делает его идеальным для систем, которым необходимо точно модулировать поток.

Эти клапаны также могут быть оснащены приводами, обеспечивающими автоматическое управление, которое можно интегрировать с системой управления предприятием, что позволяет получить более полное решение для управления технологическим процессом.

3.3 Ограничения шаровых кранов для регулирования расхода

Несмотря на свою полезность, шаровые краны, в том числе типы с V-образным отверстием, имеют ограничения в регулировании расхода. Одним из существенных недостатков является их неспособность обеспечить тот же уровень точности, что и другие регулирующие клапаны, такие как шаровые клапаны. При очень низких скоростях потока шаровые краны могут испытывать такие проблемы, как высокая скорость потока через маленькие отверстия, что может привести к внутреннему износу и ухудшению эффективности дросселирования.

Кроме того, из-за быстрого открытия и закрытия шаровые краны могут создавать скачки давления, которые могут нарушить работу системы.

4. Преимущества и недостатки использования шаровых кранов для регулирования потока.

4.1 Преимущества

● Высокий диапазон регулирования: Шаровые краны обычно имеют высокий диапазон регулирования, который относится к диапазону между максимальным и минимальным расходом, с которым они могут справиться.

● Низкое сопротивление потоку и падение давления. Шаровые краны известны своей способностью поддерживать минимальные перепады давления на клапане, что имеет решающее значение для поддержания эффективности системы.

● Быстрая работа. Четвертьоборотная конструкция шаровых кранов позволяет быстро открывать и закрывать их, что делает их очень быстродействующими в системах, где требуется быстрое управление включением/выключением.

● Способность выдерживать высокие давления и температуры. Шаровые краны могут эффективно работать в средах с высоким давлением и высокой температурой, что делает их универсальными для широкого спектра промышленного применения.

● Минимальная утечка: в полностью закрытом состоянии шаровые краны обеспечивают высокую степень герметизации, сводя к минимуму утечки и предотвращая потерю жидкости.

● Самоочищающиеся уплотнения: движение шарика помогает очищать уплотняющие поверхности, снижая риск засорения и повышая надежность.

● Компактность и экономичность. Шаровые краны меньше по размеру и, как правило, дешевле, чем другие типы клапанов, что делает их экономически эффективным решением для многих применений.

4.2 Недостатки

5. Как правильно выбрать шаровой кран для регулирования расхода

5.1 Выбор шарового крана в зависимости от требований к потоку

При выборе шарового крана для регулирования потока важно учитывать такие факторы, как скорость потока, тип жидкости и конструкция системы. Если приложение требует точного регулирования расхода, шаровой кран с V-образным отверстием может оказаться более подходящим, чем стандартный или полнопроходной клапан. Также важно учитывать давление и температурный режим, поскольку шаровые краны высокоэффективны в условиях высокого давления и высоких температур.

5.2 Сравнение шаровых кранов с другими регулирующими клапанами

Хотя шаровые краны могут обеспечить некоторый уровень контроля потока, другие типы клапанов, такие как шаровые краны, обеспечивают более точное регулирование. Проходные клапаны лучше подходят для дросселирования, где точный контроль потока имеет решающее значение. Если точность потока имеет первостепенное значение, лучшим выбором может быть шаровой или игольчатый клапан.

6. Реальное применение шаровых кранов для регулирования потока.

6.1 Промышленное применение

● Нефтегазопроводы. Шаровые краны широко используются в нефтегазовой промышленности для перекрытия и регулирования потока. Шаровые краны с V-образным отверстием часто используются в системах, требующих точного регулирования расхода, например, в процессах нефтепереработки.

● Системы очистки воды. При очистке воды шаровые краны контролируют поток воды через трубы и системы фильтрации. Полнопроходные шаровые краны обычно используются для обеспечения минимального сопротивления потоку в крупных трубопроводах.

6.2 Жилое и коммерческое применение

● Системы HVAC. Шаровые краны обычно используются в системах отопления, вентиляции и кондиционирования воздуха (HVAC) как для изоляции, так и для регулирования потока. Шаровые краны с V-образным отверстием можно использовать для регулировки воздушного потока в определенных системах.

● Водопроводные и водопроводные системы. Шаровые краны также используются в бытовых водопроводных системах, где они обеспечивают надежное управление включением/выключением. В системах с переменным расходом воды для регулировки расхода можно использовать шаровые краны с V-образным отверстием.

7. Заключение

Шаровые краны эффективны для управления включением/выключением, но менее точны для регулирования расхода. Однако шаровые краны с V-образным отверстием обеспечивают лучший контроль и точность модуляции потока. При выборе клапана важно учитывать конкретные потребности вашего применения. Для оптимального управления потоком используйте продукты из Didtek Valve Group Co., Ltd. предоставлять долговечные и надежные решения, обеспечивающие эффективность жидкостных систем.

Часто задаваемые вопросы

Вопрос: Можно ли использовать шаровые краны для регулирования потока?

Ответ: Шаровые краны можно использовать для регулирования расхода, но обычно они лучше подходят для двухпозиционных применений. Для более точного управления рекомендуется использовать шаровые краны с V-образным отверстием, поскольку их конструкция позволяет более точно регулировать поток.

Вопрос: Почему шаровые краны с V-образным отверстием лучше подходят для регулирования потока?

Ответ: Шаровые краны с V-образным отверстием имеют V-образный вырез, позволяющий более точно регулировать поток. В отличие от стандартных шаровых кранов, они обеспечивают лучшую модуляцию и идеально подходят для систем, требующих точного контроля расхода.

Вопрос: В чем основное преимущество использования шаровых кранов для регулирования потока?

Ответ: Основным преимуществом использования шаровых кранов для регулирования расхода является их простота, долговечность и дешевизна обслуживания, что делает их эффективными для общего регулирования расхода в различных системах.

Вопрос: Подходят ли шаровые краны для регулирования потока под высоким давлением?

О: Да, шаровые краны подходят для применений с высоким давлением. Они могут выдерживать давление до 29 000 фунтов на квадратный дюйм, но для точного регулирования потока лучше использовать специализированные клапаны, такие как модели V-Port.

Вопрос: Могут ли шаровые краны эффективно контролировать поток при низких расходах?

Ответ: Стандартные шаровые краны с трудом справляются с точным контролем низких скоростей потока. Для более точного управления при малых расходах лучше подходят шаровые краны с V-образным отверстием или другие регулирующие клапаны, например, шаровые краны.
