Обратные клапаны газопроводов для природного газа и трубопроводных систем

В опасных трубопроводах природного газа управление однонаправленным потоком — это не просто эксплуатационная цель. Это строгий мандат безопасности. Когда обратный поток попадает в линию электропередачи высокого давления, последствия выходят далеко за рамки простой неэффективности. Обратный поток измельчает вышестоящие компрессорные станции. Это вызывает катастрофические сбои системы. В конечном итоге это подвергает персонал станции серьезному риску.

Обратный клапан трубопровода служит основной автоматизированной линией защиты от этих механических угроз. В отличие от регулирующих клапанов с приводом, эти компоненты функционируют полностью самостоятельно. Они полагаются исключительно на внутреннюю гидродинамику трубопроводной системы, чтобы мгновенно блокировать обратный поток. В этом техническом руководстве подробно изложено то, что необходимо понимать менеджерам по закупкам, инженерам по трубопроводам и техническим специалистам. Мы рассмотрим основные рабочие механизмы, расширенные критерии определения размеров и выбор материалов для сложных сред с высоким давлением, чтобы обеспечить долгосрочную надежность и строгое соответствие нормативным требованиям.

Ключевые выводы

• Обратные клапаны для трубопроводов — это автоматические предохранительные устройства, разработанные специально для блокировки обратного потока и защиты критически важной инфраструктуры в сетях горючих газов.
• Правильный выбор требует тщательного анализа скорости потока, допустимых пределов падения давления и конкретного химического состава, например наличия сероводорода.
• Среды с высоким давлением требуют абсолютного соблюдения мировых отраслевых стандартов, в первую очередь API 6D и ASME B16.34, чтобы гарантировать работу с нулевыми утечками.
• Поворотные конструкции и конфигурации с осевым потоком остаются наиболее надежным архитектурным выбором для средних линий электропередачи из-за их устойчивости к высоким скоростям.
• Точный выбор размеров на основе расчетов коэффициента расхода и тщательный выбор материалов значительно сокращают время простоя при обслуживании и продлевают срок службы всего трубопровода.

Понимание механизма предотвращения обратного потока

Физика автономной работы

Чтобы поддерживать структурную целостность любой системы транспортировки опасных жидкостей, инженеры в значительной степени полагаются на пассивные механические устройства. Эти клапаны работают автоматически. Они регулируются скоростью и давлением внутреннего потока газа, а не внешними пневматическими или электрическими приводами. В нормальных условиях эксплуатации прямой поток природного газа оказывает давление на внутренний запорный элемент, который обычно представляет собой тяжелый диск или поршень. Эта кинетическая сила отталкивает диск от седла, позволяя газу свободно проходить вниз по потоку.

Когда этот прямой поток уменьшается из-за остановки компрессора или внезапного скачка давления на выходе, запорный элемент немедленно возвращается на свое место. Критическим инженерным показателем здесь является давление открытия. Это определяет точное минимальное давление на входе, необходимое для преодоления внутреннего механического сопротивления клапана и запуска прямого потока. Как только поток прекращается, быстрое закрытие физически блокирует движение газа назад, защищая чувствительное вращающееся оборудование, расположенное выше по потоку, от сильных скачков напряжения.

Почему сжимаемые жидкости требуют специализированной разработки

Обращение с природным газом представляет собой уникальные проблемы гидродинамики, которые просто не существуют в стандартных приложениях с жидкостями. В отличие от воды или сырой нефти, природный газ обладает высокой сжимаемостью, чрезвычайно легковоспламеняем и склонен к выбросам летучих веществ. Поскольку газ быстро сжимается и расширяется, в трубопроводных системах полностью отсутствует естественный демпфирующий эффект, присущий жидкостным системам. Это подвергает внутренние компоненты клапана воздействию огромных кинетических сил.

Если вы установите стандартный водяной обратный клапан на газопровод высокого давления, он быстро пострадает от сильного внутреннего износа, механической вибрации и полного выхода из строя. Следовательно, оборудование, предназначенное для природного газа, должно иметь специализированное внутреннее демпфирование, прочные шарнирные пальцы и прецизионные посадочные механизмы для предотвращения неорганизованных выбросов. Они должны быть специально спроектированы так, чтобы выдерживать динамику сжимаемой жидкости, не подвергаясь преждевременной механической усталости.

Распространенные типы трубопроводных обратных клапанов

Инженеры по эксплуатации должны тщательно согласовывать конкретную механическую конструкцию клапана с эксплуатационными параметрами трубопровода. Физические требования, предъявляемые к инфраструктуре, определяют, какая из следующих конфигураций является наиболее подходящей.

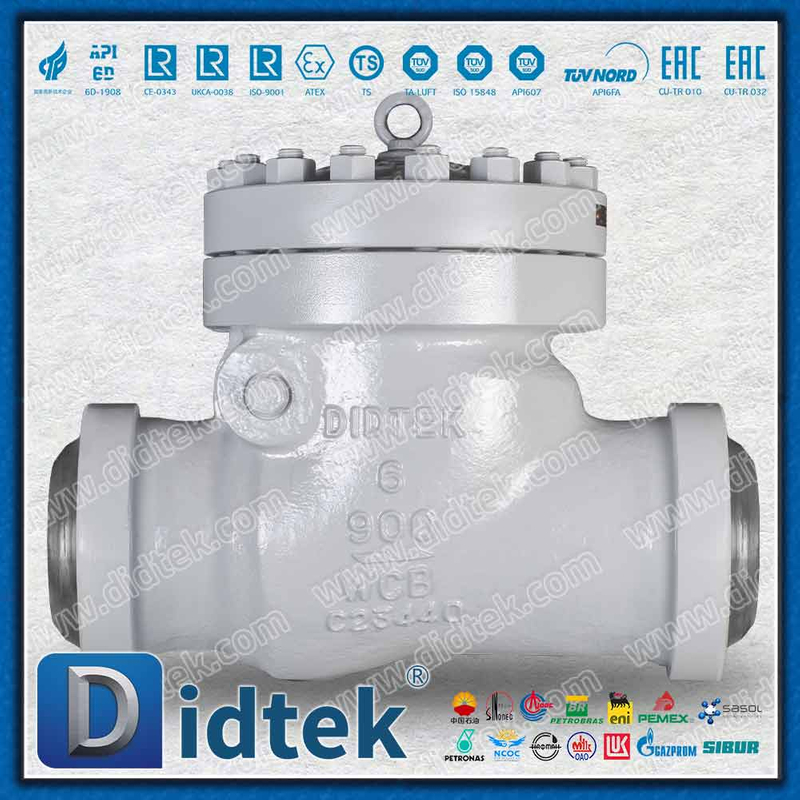

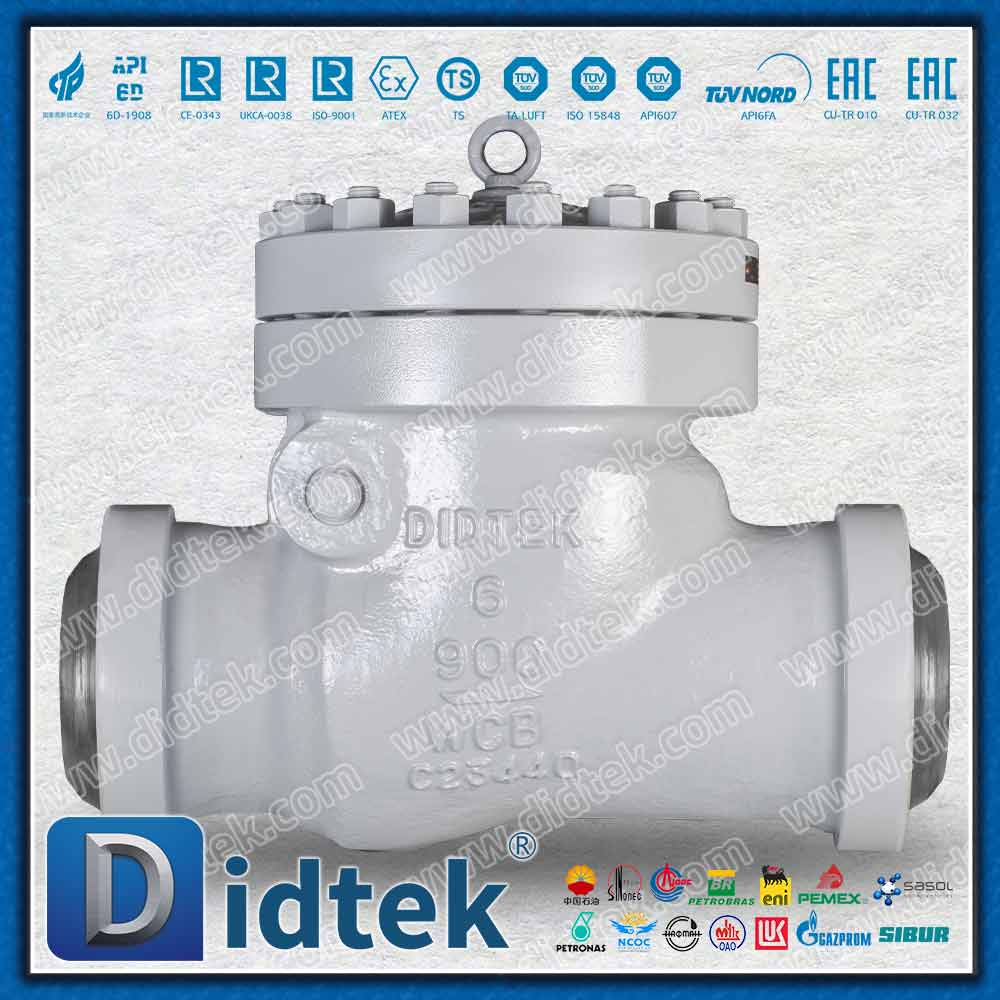

Сверхмощные конструкции качелей

Поворотная конструкция является наиболее традиционной и широко используемой архитектурой в трубопроводной инфраструктуре. Он оснащен шарнирным механизмом заслонки, который откидывается от седла во время прямого потока. Это создает относительно беспрепятственный путь, который сводит к минимуму падение давления в сети. При изменении направления потока сила тяжести и противодавление прижимают тяжелый диск назад к седлу.

В надежных трубопроводных системах, работающих в экстремальных условиях, стандартных вариаций совершенно недостаточно. Конфигурации для тяжелых условий эксплуатации становятся обязательными. Например, использование обратного газового клапана высокого давления API 6D , рассчитанного на 900 фунтов, с соединениями под сварку встык обеспечивает максимальную структурную целостность. Соединение стыковой сваркой обеспечивает постоянное приваривание корпуса клапана непосредственно к трубе. Это полностью исключает пути механических утечек, обычно связанные с фланцевыми соединениями, что делает его идеальным выбором для трансмиссий с высокими нагрузками.

Конфигурации осевого потока

Конструкции с осевым потоком, часто называемые в данной области клапанами безоткатного типа, имеют обтекаемую подпружиненную конструкцию. Это заставляет газ течь по кольцевому пути вокруг центрального внутреннего тела. Основным инженерным преимуществом здесь является быстрое время отклика.

Поскольку внутренняя пружина активно помогает закрыть диск за долю секунды до полного изменения направления потока газа, она эффективно предотвращает разрушительные скачки давления и механические удары, обычно связанные с газопроводами с высокой степенью сжатия. Такое точное действие защищает широкую трубопроводную сеть от сильной акустической вибрации и механических ударов.

Варианты с двумя пластинами и поршнем

В конструкции с двумя пластинами используются две полукруглые подпружиненные пластины, шарнирно закрепленные на центральном штифте. Во время прямотока пластины складываются внутрь. При изменении направления потока торсионные пружины мгновенно захлопывают их. Определяющим преимуществом этой конструкции является исключительно компактный профиль пластины. Он требует минимального пространства для установки, что делает его очень выгодным в тесных конфигурациях компрессорных станций.

И наоборот, поршневые конструкции работают за счет вертикального подъема внутренней заглушки с седла. Они очень эффективны в ситуациях с высоким давлением и низким расходом, где обеспечение герметичного уплотнения является абсолютным приоритетом. Внутренняя геометрия по своей сути обеспечивает демпфирующий эффект, который помогает смягчить быстрые колебания. Это делает поршневые модификации особенно подходящими для пульсирующих газовых потоков, находящихся непосредственно после поршневых компрессоров.

Применение в цепочке поставок энергии

Эксплуатационные нагрузки на механическое уплотнение сильно различаются в зависимости от его конкретного местоположения в более широкой энергетической сети. В каждом секторе существуют уникальные экологические и гидродинамические препятствия.

Добыча и сбор полезных ископаемых

В секторе разведки и добычи инженеры устанавливают специализированные обратные клапаны для нефти и газа возле устьев скважин, чтобы перекачивать сырой, непереработанный природный газ непосредственно из-под земли. Этот сборный линейный газ часто нерафинированный. Он содержит абразивные частицы, такие как песок и грязь, а также высококоррозионные элементы, такие как соленая вода и углекислый газ. Оборудование, используемое в таких суровых условиях, должно быть изготовлено из закаленных, устойчивых к коррозии сплавов, таких как нержавеющая сталь Super Duplex, чтобы выдерживать абразивное воздействие непрерывным многофазным потоком.

Передача и сжатие среднего потока

Операции по переработке газа полагаются на обширную сеть компрессорных станций, которые периодически повышают давление газа и поддерживают поток на сотни миль. Автоматическое предотвращение обратного потока является абсолютной необходимостью на стороне нагнетания этих компрессоров. Представьте себе сценарий, когда компрессорная установка стоимостью в несколько миллионов долларов неожиданно отключается из-за сбоя в электросети. Газ под высоким давлением, находящийся ниже по потоку, немедленно попытается течь назад. Прочное механическое уплотнение немедленно блокирует обратный поток, предохраняя внутренние вращающиеся компоненты компрессора от катастрофического повреждения.

Нижестоящие распределительные сети

В секторе переработки и переработки газ высокого давления снижается, регулируется и измеряется для коммерческого и бытового использования. Механические уплотнения, установленные на городских пропускных пунктах, гарантируют, что локальные перепады давления или неисправности оборудования на стороне потребителя не приведут к возврату газа в основные линии электропередачи. Этот строгий однонаправленный контроль жизненно важен для поддержания общей стабильности сети и обеспечения точности коммерческого измерения.

Навигация в отраслевых тенденциях и сложных проблемах

Судя по недавним изменениям на рынке, трубопроводная инфраструктура претерпевает масштабные преобразования. Поставщики энергии активно добавляют водород в существующие сети природного газа для достижения строгих глобальных целей по декарбонизации. Поскольку молекулы водорода исключительно малы, они легко уходят через микроскопические пути утечки, куда не проникает стандартный природный газ. Этот общеотраслевой сдвиг вынуждает инженеров-трубостроителей отказаться от устаревших стандартов уплотнений. Современная инфраструктура в настоящее время строго требует обеспечения нулевых утечек, что приводит к быстрому переходу к высокопроизводительным термопластичным седлам и прецизионно обработанным уплотнениям «металл по металлу» во всех новых проектах трубопроводов.

Смягчение пневматического удара и захлопывания клапана

Хотя гидравлический удар – это термин, пришедший из трубопроводов с жидкостью, в газовых системах наблюдается аналогичное, крайне разрушительное явление, известное как пневматический удар. Поскольку газ сжимается, резкие изменения скорости потока могут вызвать мощные акустические и механические ударные волны. Если стандартный поворотный диск закрывается слишком поздно, эти ударные волны проходят через сеть трубопроводов, вибрируя опоры труб и потенциально разрушая сварные фланцы. Использование подпружиненных конструкций с осевым потоком является проверенным инженерным решением для снижения этого конкретного риска.

Борьба с растрескиванием под напряжением высокосернистого газа и сульфидов

Если природный газ содержит значительные концентрации сероводорода, его классифицируют как высокосернистый газ. Это соединение очень токсично и вызывает сильное сульфидное растрескивание под напряжением и водородное охрупчивание стандартных компонентов из углеродистой стали. Для борьбы с этим агрессивным химическим воздействием любой обратный клапан для природного газа , работающий в кислой среде, должен строго соответствовать стандартам NACE MR0175. Это требует использования специализированной металлургии, такой как накладки из инконеля или тщательно закаленной углеродистой стали, чтобы предотвратить катастрофическое разрушение конструкции.

Руководство для покупателя техники: критерии определения размеров и выбора

Менеджеры по закупкам и инженеры по трубопроводам должны систематически оценивать несколько технических критериев, прежде чем выдавать заказ на поставку. Точный подход обеспечивает оптимальную производительность системы, безопасность и долговечность. Не полагайтесь на догадки при работе с горючими жидкостями.

Расчет коэффициента расхода

Одной из наиболее частых инженерных ошибок является соответствие размера клапана непосредственно размеру трубопровода без расчета коэффициента расхода на основе фактической скорости газа. Если размер устройства слишком велик, поток жидкости не будет генерировать достаточную кинетическую силу, чтобы удерживать внутренний диск полностью открытым. Это приводит к тому, что закрывающий элемент неоднократно отскакивает от седла. Это разрушительное явление, известное как вибрация, быстро разрушает шарнирные штифты и внутренние накладки. И наоборот, агрегат меньшего размера ограничивает поток и создает неприемлемые перепады давления в сети передачи.

Соответствие номинальных значений давления и температуры

Компоненты трубопровода должны быть точно согласованы с классом давления системы по ANSI, который обычно варьируется от класса 150 до класса 2500 для тяжелого промышленного применения. Структурная оболочка должна сохранять свою целостность при максимально допустимом рабочем давлении и при экстремальных колебаниях температуры. Например, температура газа может резко упасть при снижении давления из-за эффекта Джоуля-Томсона. Это определяет, достаточно ли стандартной углеродистой стали или строго требуется низкотемпературная углеродистая сталь.

Указание торцевых соединений

Метод крепления оборудования к трубопроводу является фундаментальным фактором безопасности. Фланцевые соединения с выступающей поверхностью облегчают установку и регулярное техническое обслуживание. Однако в линиях электропередачи высокого давления, где предотвращение утечек является наивысшим приоритетом, предпочтительны соединения встык. За счет постоянного приваривания металла к трубе соединения встык полностью исключают механическое фланцевое соединение и связанный с ним риск катастрофического прорыва прокладки.

Обязательные отраслевые стандарты и сертификаты

Чтобы обеспечить абсолютную безопасность, промышленные устройства контроля расхода должны быть изготовлены, испытаны и сертифицированы в соответствии со строгими международными стандартами. Эксплуатация несертифицированного оборудования на газопроводе горючего газа представляет собой неприемлемые риски.

• Спецификация API 6D для трубопроводной арматуры: Это основной стандарт для трубопроводных систем на большие расстояния. Устройство с монограммой API 6D было тщательно проверено для применения в нефтяной и газовой промышленности, что требует строгих проектных и производственных допусков.
• ASME B16.34: Этот стандарт определяет номинальные значения давления и температуры, минимальные размеры толщины стенок и допустимые материалы для штамповки, гарантируя, что физическая оболочка может выдерживать указанный класс давления без разрушения.
• API 598 «Проверка и тестирование». Описывает обязательные процедуры тестирования, которые производитель должен выполнить перед отправкой. Сюда входят гидростатические испытания корпуса под высоким давлением и пневматические испытания седла под низким давлением, чтобы гарантировать отсутствие утечек.
• Испытание на огнестойкость API 6FA: В случае пожара на объекте граница давления должна сохраняться, а устройство должно иметь минимальную утечку, даже если мягкие эластомерные компоненты плавятся. Сертификация пожарной безопасности не подлежит обсуждению для применений с горючими газами.

Передовой опыт установки и обслуживания на местах

Даже самое качественное и идеально подобранное оборудование преждевременно выйдет из строя, если оно установлено неправильно или пренебрегается им в течение всего срока службы. Реализация на месте так же важна, как и первоначальный инженерный проект.

Строгая ориентация при установке

Эти механические устройства имеют высокую направленность и чувствительны к ориентации их установки относительно силы тяжести. Стрелка, нанесенная непосредственно на стальной корпус, четко указывает необходимое направление потока. Стандартные конструкции качания частично полагаются на силу тяжести, помогающую диску закрыться. Поэтому они оптимально работают в горизонтальных линиях. Их можно устанавливать в вертикальных линиях только в том случае, если поток газа движется вверх. Установка поворотной конструкции по вертикали с нисходящим потоком предотвратит посадку диска, что сделает предохранительный механизм совершенно бесполезным.

Акустическая проверка и устранение неисправностей

Хотя автономные клапаны, как правило, не требуют особого обслуживания по сравнению с приводными блоками управления, они не являются устройствами, которые можно установить и забыть. Операторы на местах должны проводить регулярные акустические проверки. Когда техник стоит возле нагнетательной линии компрессорной станции, подслушивающие устройства могут легко обнаружить металлические щелкающие звуки внутренней вибрации. Это сразу указывает на то, что блок имеет слишком большие размеры или стержень шарнира вышел из строя. Многие современные конструкции с верхним доступом позволяют техническим специалистам снимать тяжелый капот и заменять внутренние обшивки, что значительно сокращает время простоя при обслуживании и затраты на подъем тяжелых грузов.

Заключение

Выбор правильного обратного клапана для трубопровода — это важнейшее инженерное решение, которое определяет фундаментальную безопасность всей вашей инфраструктуры. Это требует точного баланса понимания давления в трубопроводе, скорости жидкости и сложной металлургической совместимости. Инвестируя в высококачественное оборудование, сертифицированное API 6D, адаптированное к вашей конкретной среде, операторы могут предотвратить катастрофические механические неисправности и чрезвычайно дорогостоящие простои оборудования. Правильная установка на месте и превентивное акустическое обслуживание еще больше продлят срок службы оборудования. Чтобы гарантировать, что ваш следующий проект трубопровода соответствует самым высоким стандартам безопасности и производительности, изучите широкий спектр инженерных решений Didtek Valve, чтобы найти точное техническое соответствие для вашего применения.

Часто задаваемые вопросы

В чем разница между обратным клапаном для природного газа и обратным клапаном для жидкости?

Установки, работающие на природном газе, специально разработаны для работы с высокосжимаемыми жидкостями. Они оснащены специальными внутренними демпфирующими механизмами и более плотными материалами седла, обеспечивающими быстрое расширение газа и предотвращающими неорганизованные выбросы. Жидкостные агрегаты предназначены для несжимаемых жидкостей, таких как вода, выдерживают различные перепады давления и, как правило, не имеют строгой герметичности, необходимой для опасных, легковоспламеняющихся газов.

Можно ли использовать обратный клапан для газа под высоким давлением?

Да, поворотные конструкции для тяжелых условий эксплуатации, рассчитанные на класс 900, класс 1500 или класс 2500, обычно используются в системах передачи высокого давления. Однако они должны быть строго разработаны в соответствии со стандартами API 6D и иметь соответствующую конфигурацию посадочных мест металл-металл и соединения встык, чтобы выдерживать интенсивные механические нагрузки и предотвращать утечки.

Где должен быть установлен обратный клапан трубопровода?

Обычно они устанавливаются сразу после критически важного вращающегося оборудования, такого как насосы и поршневые компрессоры, а также коммерческих замерных станций. Они необходимы в любой точке трубопроводной сети, где обратный поток может привести к загрязнению подаваемого газа, нарушению точности измерения или серьезному механическому повреждению инфраструктуры, расположенной выше по течению.

Что вызывает внутренний стук клапана?

Вибрация в основном возникает из-за установки блока слишком большого размера. Если скорость потока жидкости недостаточно высока для создания кинетической силы, необходимой для толкания и удержания тяжелого диска полностью открытым, закрывающий элемент будет быстро открываться и закрываться относительно седла. Эти непрерывные сильные колебания приводят к серьезному механическому износу шарнирных штифтов и, в конечном итоге, к разрушению конструкции.

Как предотвратить захлопывание клапана на газопроводе?

Удар клапана наиболее эффективно смягчается за счет использования конфигураций с осевым потоком или пружинным механизмом предотвращения удара. В этих высокотехнологичных конструкциях используются внутренние пружины, которые активно заставляют диск закрываться за долю секунды до того, как прямой поток газа полностью поменяет направление. Такое точное время предотвращает возникновение разрушительных пневматических ударных волн и акустических вибраций.

Как часто следует проверять обратные клапаны трубопроводов?

Частота проверок во многом зависит от среды обслуживания. В чистых, сухих газопроводах обычно достаточно стандартного акустического и визуального контроля каждые 12–18 месяцев. Однако на сборных линиях в тяжелых условиях, работающих с абразивными многофазными потоками или высококоррозионными высокосернистыми газами, инженеры рекомендуют проводить ежеквартальные проверки для выявления ранних признаков износа внутренней отделки или сульфидного растрескивания под напряжением до того, как произойдет катастрофический отказ.

Может ли обратный клапан открыться на газопроводе?

Да, невозможность открытия представляет собой серьезную угрозу безопасности. Обычно это происходит, когда мусор, например сварочный шлак или песок, застревает между диском и седлом. Это также может произойти, если из-за сильной внутренней вибрации шарнирный штифт полностью срезается, в результате чего диск навсегда застревает в открытом положении. Регулярный мониторинг падения давления в корпусе клапана помогает операторам обнаружить этот вид отказа на ранней стадии.
