Обратные клапаны из нержавеющей стали и углеродистой стали

Неправильно использованный клапан может незаметно разрушить всю промышленную трубопроводную систему. Обратный поток – это не просто незначительное неудобство. Это приводит к катастрофическому повреждению насоса, серьезному загрязнению жидкости и серьезной угрозе безопасности. Я видел, как целые производственные линии останавливались просто потому, что команда по закупкам выбрала неправильный металл для агрессивной среды.

Выбор правильного материала предотвращает эти дорогостоящие и опасные неисправности. Инженеры постоянно сталкиваются с дилеммой выбора между вариантами из нержавеющей стали и углерода. Один предлагает абсолютное структурное доминирование в условиях крайнего давления. Другой обеспечивает непроницаемый щит от химической коррозии.

В этом руководстве вы узнаете, как оценивать металлургические свойства, рассчитывать долгосрочные затраты и анализировать факторы окружающей среды, чтобы выбрать идеальный компонент для вашего следующего тяжелого проекта.

Ключевые выводы

• Коррозионная стойкость: нержавеющий сплав является лучшим выбором для агрессивных сред, кислых жидкостей и санитарных применений благодаря высокому содержанию хрома и самовосстанавливающемуся оксидному слою.
• Прочность и тепло: углеродистая сталь обеспечивает исключительную прочность на разрыв и устойчивость к высоким температурам. Он остается бескомпромиссным отраслевым стандартом для трубопроводов высокого давления для нефти, газа и перегретого пара.
• Экономическая эффективность: углеродистая сталь отличается более низкими первоначальными затратами на закупку. Тем не менее, нержавеющая сталь часто обеспечивает гораздо более высокую долгосрочную окупаемость инвестиций в суровых условиях благодаря значительно меньшим требованиям к техническому обслуживанию.
• Альтернативные варианты: варианты из кованой стали обеспечивают максимальную структурную целостность небольших трубопроводов, подвергающихся высоким нагрузкам. Чугун служит высокорентабельной альтернативой некоррозионным муниципальным системам водоснабжения низкого давления.

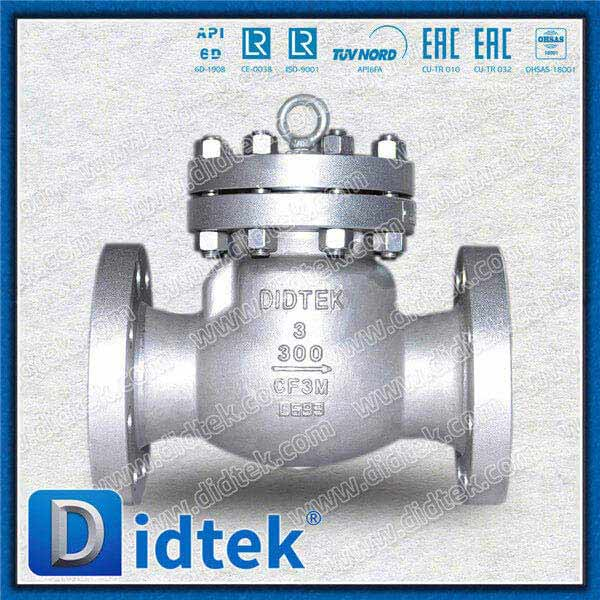

Что такое обратный клапан из нержавеющей стали?

Думайте об этом компоненте как о последней линии защиты вашего конвейера. Обратный клапан из нержавеющей стали позволяет жидкости течь только в одном направлении. Такая однонаправленная работа эффективно предотвращает обратный поток – явление, которое легко приводит к выходу из строя расположенных ниже по потоку насосов или компрессоров. Что отличает этот клапан от стандартных карбоновых альтернатив, так это его уникальный металлургический состав.

Чтобы быть официально классифицированным как нержавеющая сталь, стальной сплав должен содержать минимум 10,5 процентов хрома. При воздействии кислорода этот хром вступает в реакцию с образованием микроскопического самовосстанавливающегося пассивного слоя оксида хрома на поверхности металла. Этот невидимый барьер активно блокирует ржавчину и химическое разложение. К распространенным маркам промышленного литья относятся ASTM A351 CF8M и CF3M. В этих марках используются дополнительные элементы, такие как никель и молибден, для улучшения конкретных показателей производительности в тяжелых условиях.

Внутренний механизм полностью зависит от гидродинамики, а не от внешнего воздействия. В зависимости от внутренней конструкции прямое давление жидкости заставляет клапан открыться. Как только поток останавливается или пытается повернуть вспять, сила тяжести или напряжение пружины вынуждают диск вернуться в сменное седло, герметично герметизируя трубопровод.

Непревзойденная устойчивость к коррозии

Основным инженерным преимуществом этого материала является его глубокая устойчивость к окислению и химическому воздействию. В частности, марка 316 содержит от 2 до 3 процентов молибдена. Это дополнение делает его очень эффективным в борьбе с точечной и щелевой коррозией в средах с высоким содержанием хлоридов. Следовательно, он остается важной спецификацией для управления агрессивными средами, такими как кислотные растворы, щелочные химикаты и сырая морская вода.

Универсальность при экстремальных температурах

Аустенитные нержавеющие стали делают нечто замечательное. Они сохраняют свою механическую целостность при резких перепадах температур. В отличие от стандартных углеродных сплавов, они не подвергаются переходу из пластичного состояния в хрупкое, что приводит к внезапному катастрофическому растрескиванию. Они исключительно хорошо работают в криогенных средах при температуре до минус 320 градусов по Фаренгейту, одновременно сохраняя структурную стабильность при высокотемпературной обработке.

Гигиеничность и простота очистки

Непористая, полированная поверхность предотвращает накопление бактерий и биопленки. Эта гигиеническая характеристика делает его обязательным требованием для пищевой промышленности, производства напитков и фармацевтической промышленности. Он легко выдерживает суровые химические промывки и стерилизацию паром, требуемую строгими санитарными стандартами FDA и 3-A.

Что такое обратный клапан из углеродистой стали?

Обратный клапан из углеродистой стали, изготовленный из сплава, состоящего в основном из железа и углерода, отличается высокой прочностью. В отличие от своего аналога из нержавеющей стали, в нем отсутствует высокое содержание хрома, необходимое для образования пассивного антикоррозионного слоя. В тяжелых промышленных трубопроводах инженеры-трубостроители часто используют стандартные марки литья, такие как ASTM A216 WCB или WCC, для линий большого диаметра от 2 до 36 дюймов.

Конкретное содержание углерода определяет твердость и прочность материала на разрыв. Более высокий уровень углерода приводит к гораздо более твердому корпусу клапана, хотя и немного снижает общую пластичность. Эти клапаны работают с использованием одних и тех же фундаментальных механизмов для предотвращения обратного потока, но они используются в совершенно других условиях окружающей среды.

Исключительная прочность на растяжение

Углеродистая сталь известна во всем мире своими выдающимися механическими свойствами. Он обеспечивает исключительную прочность на растяжение и текучесть. Это позволяет прочной крышке с болтовым креплением и корпусу клапана выдерживать огромное внутреннее давление и экстремальные механические нагрузки без деформации. Он легко соответствует классу давления ASME от 150 до 2500, что делает его предпочтительным материалом для трубопроводов транспортировки по пересеченной местности.

Устойчивость к высоким температурам

Этот материал превосходно подходит для применений, связанных с системами теплоносителей, перегретым паром или высокотемпературными углеводородами. Стандартные сорта могут безопасно работать в средах, достигающих температуры до 800 градусов по Фаренгейту, не теряя при этом своих способностей выдерживать давление. Такая термическая стабильность обеспечивает безопасную и непрерывную работу на электростанциях и нефтеперерабатывающих заводах.

Экономическая эффективность

С точки зрения строгих закупок, углеродистая сталь значительно более экономична в производстве и покупке. Сырья много и оно дешевле. Кроме того, процесс механической обработки, как правило, менее сложен, и инструмент изнашивается медленнее. Для крупных промышленных мегапроектов, требующих сотен клапанов большого диаметра, использование углеродистой стали резко снижает первоначальные капитальные затраты.

Подвох: восприимчивость к ржавчине

Основным ограничением является его серьезная уязвимость к окислению. При воздействии влаги, кислорода или агрессивных химикатов необработанная углеродистая сталь быстро ржавеет, покрывается окалиной и разрушается. Чтобы устранить этот фатальный недостаток, эти клапаны следует использовать исключительно для неагрессивных сред, таких как смазочное масло или сухой природный газ. Альтернативно, они должны быть тщательно защищены специальными наружными покрытиями и ингибиторами ржавчины.

Глобальные отраслевые тенденции и рыночные сдвиги

Недавний анализ промышленного рынка указывает на заметный сдвиг в глобальных стратегиях закупок трубопроводов. В связи с быстрым распространением инициатив в области «зеленой» энергетики, таких как переработка экологически чистого водорода и современные опреснительные установки с обратным осмосом, растет спрос на высококачественные нержавеющие и дуплексные сплавы. Современные инженеры объектов все чаще отдают приоритет долгосрочным затратам в течение жизненного цикла над первоначальными капитальными затратами, чтобы обеспечить более строгие экологические требования и требования к нулевым утечкам.

Напротив, стандартная углеродистая сталь продолжает занимать огромную долю мирового рынка. Этот спрос в значительной степени обусловлен неустанным расширением глобальной инфраструктуры сжиженного природного газа и традиционных нефтехимических трубопроводов. В этих секторах сдерживание высокого давления и прочность конструкции остаются абсолютными первостепенными проблемами. Мы также наблюдаем тенденцию, когда отделы закупок отдают предпочтение производителям с жестким внутренним контролем литейного производства, обеспечивая соответствие химического состава микроэлементов строгим стандартам API и ASME независимо от выбранного сплава.

Прямое сравнение: оценка металлов

Чтобы облегчить принятие объективных инженерных решений, группы по закупкам должны оценивать эти материалы по стандартизированным показателям производительности. Ниже приводится сравнительная разбивка их основных характеристик в промышленных условиях.

Коррозия и химическая стойкость

Во влажных, химических или морских средах нержавеющая сталь является бесспорным победителем. Пассивный слой оксида хрома обеспечивает непрерывную самовосстанавливающуюся защиту от внутреннего и внешнего разрушения. Углеродистая сталь строго предназначена для неагрессивных сред. Если в системе водоснабжения используется углеродистая сталь без толстой внутренней футеровки, оксид железа неизбежно загрязнит поток жидкости. Эта ржавчина в конечном итоге нарушает границу структурного давления.

Номинальные значения давления и температуры

Оба материала легко выдерживают экстремальные давления, часто доходящие до класса 2500 по ASME. Однако их температурная обработка диктует их применение. Углеродистая сталь отлично подходит для высокотемпературных сред, таких как паропроводы котлов, но становится опасно хрупкой при минусовых температурах. И наоборот, нержавеющая сталь сохраняет свою пластичность в криогенных условиях, что делает ее обязательной для систем обработки жидкого азота.

Методы производства: кованая или литая сталь

Помимо исходного химического состава, производственный процесс фундаментально меняет механические свойства клапана. Оба сплава могут быть получены путем ковки или литья. Оптимальный выбор во многом зависит от размера трубы и давления в системе.

Кованый дизайн

Ковка включает в себя формирование твердых блоков металла с использованием экстремальной тепловой и локализованной механической энергии. Эта интенсивная сжимающая сила выравнивает зернистую структуру металла по контуру клапана, в результате чего получается очень плотный и однородный материал.

Основным преимуществом обратного клапана из кованой стали является полное устранение внутренних пустот, газовых карманов и пористости. В соответствии со строгими стандартами API 602 создается компонент с превосходной структурной целостностью и усталостной прочностью. Поскольку ковка массивных компонентов является дорогостоящей, эти клапаны обычно ограничиваются трубами малого диаметра, обычно от полдюйма до 2 дюймов. Они являются абсолютным стандартом для применений с экстремально высоким давлением, таких как гидравлические системы классов 800–1500 и контрольно-измерительные линии.

Актерский дизайн

Литье включает в себя плавление стального сплава до жидкого состояния и заливку его в заранее подготовленную песчаную или керамическую форму. Как только металл остывает и затвердевает, его извлекают из формы и подвергают механической обработке до получения окончательных точных допусков.

Литье очень универсально и экономично для производства изделий сложной внутренней геометрии и крупногабаритных компонентов. Для трубопроводов диаметром более 2 дюймов наиболее практичным методом является изготовление отливок. Он универсально используется для больших двухдисковых механизмов API 594 и поворотных механизмов API 6D, где ковка физически невозможна или экономически нецелесообразна.

Где подходит чугун?

В то время как высококачественные сплавы доминируют в экстремальных отраслях, чугун остается основным продуктом в менее требовательных отраслях машиностроения. Чугун содержит более высокое содержание углерода, чем стандартная сталь, а также кремний, который облегчает процесс заливки.

Основным преимуществом чугуна является его высокая литейность, отличная обрабатываемость и чрезвычайно низкая стоимость. Он эффективно гасит вибрацию и бесшумно работает в коммерческих условиях. Однако он обладает значительно меньшей прочностью на разрыв и заведомо хрупок. Он просто не может выдержать сильный механический удар, внезапный гидроудар или чрезвычайно высокое давление без разрушения.

Поэтому чугун следует выбирать для применений при низком давлении и температуре окружающей среды. Это бесспорный отраслевой стандарт для муниципальных сетей водоснабжения, коммерческих систем отопления, вентиляции и кондиционирования, а также базовых сооружений по очистке сточных вод. Для этих приложений он обеспечивает надежное и экономичное решение без переусложнения конструкции системы.

Промышленное применение: Руководство по выбору материалов

Выбор правильного материала требует тщательного соответствия металлургических свойств конкретным требованиям вашей отрасли.

Нефть, газ и нефтехимия

Переработка углеводородов, транспортировка сырой нефти и трубопроводы природного газа обычно связаны с опасно высоким давлением и высокими температурами. Однако сами средства массовой информации неагрессивны. Углеродистая сталь обеспечивает необходимую прочность на разрыв и термическую стабильность по очень конкурентоспособной цене. Для линий КИП малого диаметра на морских буровых установках используются кованые варианты, позволяющие безопасно выдерживать экстремальные перепады давления.

Продукты питания, напитки и фармацевтика

Гигиена является первостепенной задачей в строго регулируемых отраслях. Технологическое оборудование часто подвергается процедурам очистки на месте и пропаривания с использованием агрессивных щелочных и кислотных чистящих средств. Сплав 316 устойчив к этим едким химическим веществам, предотвращает адгезию бактерий и полностью соответствует строгим нормам FDA.

Морской флот и опреснение

Морская вода оказывает сильное коррозионное воздействие на стандартные промышленные металлы. В морской среде, на морских платформах и на опреснительных установках с обратным осмосом высокая концентрация хлоридов быстро разъедает и разрушает углеродистую сталь. Марки с высоким содержанием молибдена или дуплексные сплавы обеспечивают необходимую защиту от коррозионного растрескивания под действием хлоридов.

Анализ затрат и долгосрочная рентабельность инвестиций

При закупке компонентов для крупномасштабных трубопроводных систем необходимо оценивать не только первоначальную закупочную цену. Финансовое влияние клапана распространяется на весь его жизненный цикл. Понимание совокупной стоимости владения имеет решающее значение для разумных инвестиций.

Динамика предварительных цен на материалы

Первоначальная стоимость во многом определяется ценами на сырье и сложностью производства. Чугун – самый бюджетный вариант. Поднимаясь вверх по ценовой категории, углеродистая сталь предлагает отличный баланс доступности и механической прочности. Он обеспечивает надежную прочность на разрыв без высокой цены.

На вершине стандартной ценовой категории находится нержавеющая сталь. Более высокая первоначальная стоимость обусловлена ​​включением дорогих легирующих элементов, таких как хром, никель и молибден. Кроме того, этот металл, как известно, трудно поддается механической обработке. Он имеет тенденцию к упрочнению во время производства, что требует использования специализированных режущих инструментов и более низких скоростей обработки. Это впоследствии приводит к увеличению накладных расходов на рабочую силу и производство.

Общая стоимость владения и реальность на местах

Хотя установка из углеродистой стали может сэкономить проекту 30 процентов первоначальных затрат на приобретение, ее установка в неподходящей среде приводит к катастрофической рентабельности инвестиций.

Представьте себе предприятие по переработке слабокислых сточных вод. Если для сокращения первоначальных затрат устанавливается низкокачественный углеродный компонент, кислая среда быстро разъедает внутренний шарнирный штифт. В течение нескольких месяцев внутренний механизм разрушается, что приводит к механическому отказу и обратному потоку. К финансовым последствиям относятся:

• Простой системы: Остановка производства для изоляции и замены вышедшего из строя устройства может стоить десятки тысяч долларов в час упущенной выгоды.
• Затраты на рабочую силу. Привлечение специализированного обслуживающего персонала для аварийного ремонта обходится значительно дороже, чем обычное техническое обслуживание.
• Угрозы безопасности: Обратный поток в химических линиях приводит к катастрофическому повреждению насосов, разливам в окружающей среде и серьезным нарушениям безопасности.

В агрессивных средах первоначальные инвестиции в высоколегированные компоненты гарантируют десятилетия надежной работы. Более высокие первоначальные затраты быстро компенсируются полным отсутствием затрат на замену и простои.

Четыре шага к выбору правильного компонента

Выбор правильной конструкции – это точная инженерная задача. Системный подход гарантирует безопасную работу выбранного компонента в пределах определенных параметров трубопроводной сети.

Анализ текучих сред

Химический состав и физическое состояние жидкости представляют собой наиболее важные факторы. Если система транспортирует кислоты, щелочи, хлориды или химические вещества, высоколегированные металлы не подлежат обсуждению. Для неагрессивных углеводородов и перегретого пара углерод является отраслевым стандартом.

Определить номинальные значения давления и температуры

Каждый промышленный клапан должен соответствовать строгим номинальным значениям давления и температуры, обычно регулируемым ASME B16.34. По мере увеличения температуры жидкости максимально допустимое давление, которое тело может безопасно выдержать, уменьшается. Убедитесь, что материал не потеряет прочность на разрыв при высокой температуре и не станет опасно хрупким при криогенном холоде.

Выберите внутренний механизм

Внутренний механизм должен соответствовать скорости потока, ориентации трубы и допустимому перепаду давления. Поворотные конструкции идеально подходят для горизонтальных труб и создают минимальный перепад давления. Лифтовые конструкции высокоэффективны в быстро пульсирующих системах высокого давления. Конфигурации с двумя пластинами отлично подходят для минимизации гидравлического удара и экономии места.

Выберите производственный процесс

Определите, должен ли металл быть кованым или литым. Для трубопроводов диаметром менее 2 дюймов, испытывающих экстремальное давление, следует использовать кованый корпус, обеспечивающий максимальную плотность и сопротивление усталости. Для труб стандартного давления или труб большего диаметра литое производство обеспечивает наилучший баланс характеристик потока и экономичности.

Заключение

На рынке нет ни одного идеального материала. Успешное проектирование зависит от выбора именного компонента, адаптированного к вашим эксплуатационным параметрам. Углеродистая сталь — бесспорный источник энергии для некоррозионных промышленных задач, связанных с высоким давлением. И наоборот, высоколегированная нержавеющая сталь выступает в качестве идеальной защиты от химической коррозии, санитарного загрязнения и экстремальных криогенных температур.

Балансировка бюджета вашего проекта требует строгого анализа операционной среды. Чрезмерное определение приводит к пустой трате капитала, а занижение гарантирует преждевременный выход системы из строя. Чтобы ваша трубопроводная система оставалась безопасной, соответствующей требованиям и структурно прочной на протяжении десятилетий, изучите полный спектр инженерных решений Didtek Valve и сопоставьте свои точные спецификации с нашими ведущими в отрасли продуктами.

Часто задаваемые вопросы

Могу ли я использовать клапан из углеродистой стали для питьевой воды?

Настоятельно не рекомендуется использовать стандартную необработанную углеродистую сталь для систем питьевой воды. Этот материал очень чувствителен к окислению под воздействием влаги и кислорода. Со временем внутренние поверхности ржавеют, что приводит к отслаиванию оксида железа в водопровод. Это загрязняет питьевую воду и нарушает структурную целостность трубопровода. Нержавеющая сталь является оптимальным выбором благодаря своим гигиеническим свойствам. В качестве альтернативы экономически эффективной заменой может служить чугун, покрытый пищевой эпоксидной смолой, сертифицированной NSF/ANSI 61.

Кованый кузов лучше литого?

Ни один из методов производства не является универсально лучшим. Они удовлетворяют совершенно другим инженерным требованиям. Кованый кузов изготавливается путем приложения экстремального давления к твердому металлу, выравнивания зернистой структуры и устранения микроскопических пустот. Это делает кованые компоненты невероятно прочными и идеальными для применений малого диаметра и высокого давления, таких как трубопроводы класса 800. Литые тела создаются путем заливки расплавленного металла в формы. Этот процесс очень эффективен для производства клапанов большого диаметра со сложной внутренней формой, ковка которых физически невозможна.

Почему нержавеющий клапан дороже?

Стоимость премии зависит от цен на сырье и сложности производства. Сплав требует значительного количества дорогих элементов, особенно хрома, никеля и молибдена. Кроме того, это прочный, пластичный материал, который имеет тенденцию затвердевать при механической обработке. Это требует от производителей использования специализированных, быстроизнашивающихся режущих инструментов и снижения скорости производства, что значительно увеличивает трудозатраты и накладные расходы.

Как предотвратить ржавчину клапанов из углеродистой стали?

Предотвращение ржавчины требует воздействия как на внешнюю, так и на внутреннюю среду. Внешне кузов можно защитить от атмосферной влаги, нанеся защитные покрытия промышленного класса, например грунтовки с высоким содержанием цинка или эпоксидные краски. Внутренняя профилактика полностью зависит от совместимости жидкостей. Надежно покрасить внутренние движущиеся части нельзя, так как постоянное трение шарнира и диска быстро изнашивает покрытие. Поэтому их следует использовать только с неагрессивными, некислородными средами, чтобы предотвратить внутреннюю деградацию.

Каков ожидаемый срок службы промышленного обратного клапана?

Ожидаемый срок службы во многом зависит от рабочей среды, скорости жидкости и выбора материала. Правильно подобранный компонент из нержавеющей стали в чистой жидкостной системе может легко прослужить от 15 до 20 лет при минимальном обслуживании. Однако, если клапан подвергается сильной кавитации, частым гидравлическим ударам или воздействию высокоабразивных сред без надлежащего закаленного трима, срок его службы может сократиться до нескольких месяцев. Регулярный осмотр шарнирного пальца и посадочных поверхностей имеет решающее значение для долговечности.

Можно ли заменить клапан из углеродистой стали на клапан из нержавеющей стали?

Да, переход на сплав более высокого качества в целом приемлем и часто рекомендуется, если у вас возникли проблемы с преждевременной коррозией. Поскольку промышленные клапаны производятся по стандартизированным габаритным размерам, таким как API 594 или ASME B16.10, замена нержавеющей стали физически крепится точно в то же пространство трубопровода. Однако вы должны убедиться, что новый клапан соответствует требуемым номинальным значениям давления и температуры для вашей конкретной системы.
