Обратные клапаны API 594 и API 602: стандарты и выбор

Незапланированные отказы клапанов могут спровоцировать массовые остановки промышленных предприятий. Эти катастрофические события обошлись предприятиям в миллионы производственных потерь и экологических штрафов. Выбор неправильного производственного стандарта ставит под угрозу целостность трубопровода и нарушает повседневную работу. Менеджеры по закупкам и инженеры на местах должны понимать серьезные технические различия между отраслевыми спецификациями, чтобы принимать обоснованные решения о покупке.

Что такое обратный клапан API 594? Понимание стандарта

Стандарт 594 Американского нефтяного института — это всемирно признанная спецификация, определяющая конструкцию, материалы, габаритные размеры и требования к испытаниям для конкретных обратных клапанов. Эти устройства, спроектированные в первую очередь для предотвращения обратного потока и минимизации занимаемой площади, являются основным элементом современных трубопроводных сетей. В отличие от традиционных конструкций поворотных упоров, для которых требуются удлиненные тяжелые корпуса, варианты API 594 компактно размещаются между фланцами труб. Такая конфигурация радикально снижает как вес конструкции, так и необходимое для установки пространство.

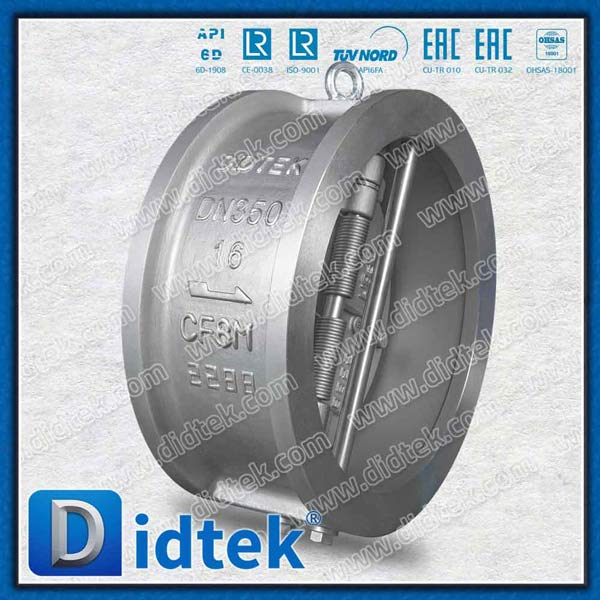

Расцвет конструкции с двумя пластинами

Среди различных конфигураций, на которые распространяется этот стандарт, двухпластинчатый обратный клапан API 594 стал доминирующим выбором на современных промышленных объектах. Представьте себе бригаду технического обслуживания, подвешенную на строительных лесах в пятидесяти футах над полом нефтеперерабатывающего завода. Проводить громоздкую традиционную проверку в такой среде — логистический кошмар. Напротив, в конструкции с двумя пластинами вафельного типа используются два подпружиненных полукруглых диска. Эти пластины складываются вместе во время прямого потока и защелкиваются в момент падения скорости жидкости.

Преимущества выходят далеко за рамки простого снижения веса. В частности, эта конфигурация обеспечивает значительно меньший перепад давления и демонстрирует важные характеристики отсутствия ударов. Это защищает насосы, расположенные ниже по потоку, от гидравлического удара. Чтобы соответствовать строгим экологическим нормам, современные предприятия часто используют конструкции из кованой стали F2 без фиксаторов или литой стали SS CF8M. Эти конструкции без фиксаторов устраняют внешние отверстия в корпусе клапана, полностью устраняя потенциальные пути утечки в атмосферу.

Основные компоненты и механика

Анатомия этого клапана оптимизирована для быстрого и надежного реагирования. Основные компоненты включают цилиндрический корпус, двойные пластины, центральный шарнирный штифт, стопорный штифт для предотвращения чрезмерного хода и высокопрочные торсионные пружины. Когда прямой поток замедляется, напряжение пружины инициирует закрытие до того, как жидкость сможет полностью развернуться. Этот упреждающий механизм исключительно эффективен для смягчения гидравлического удара. Гидравлический удар — это разрушительная гидравлическая ударная волна, способная разрушить соединения труб и повредить чувствительные приборы.

Изучение стандарта обратного клапана API 602

В то время как предыдущий стандарт рассматривал широкие размеры и конструкции пластин, API 602 служит совершенно другой инженерной нише. Это окончательная спецификация для компактных клапанов для тяжелых условий эксплуатации, предназначенных исключительно для трубопроводных систем малого диаметра. Обычно это относится к номинальному размеру трубы 4 и меньше.

Конструктивные характеристики и прочность штамповки

Пройдите через любую плотную установку для впрыска химикатов, и вы, несомненно, заметите эти прочные агрегаты, охраняющие обходные линии. Обратный клапан API 602 отличается прочной конструкцией из кованой стали. Процесс ковки придает металлу форму под действием экстремальных локализованных сил сжатия. Это выравнивает зернистую структуру и устраняет внутренние пустоты или пористость, часто встречающиеся в альтернативных отливках. Следовательно, такие материалы, как ASTM A105 или F316, обладают исключительной прочностью на разрыв, что делает их очень устойчивыми к термической усталости и механическим ударам.

Согласно этому стандарту клапаны обычно делятся на три функциональные категории. В поршневых типах используется скользящий механизм, превосходный для гашения сильных пульсаций потока. Шаровые типы имеют сферический элемент, который очень эффективен для жидкостей с высокой вязкостью. Наконец, в качающихся типах используется традиционный диск, подходящий для линий с низкой скоростью, где первоочередной задачей является минимизация падения давления.

Тенденции отрасли: переход к высоколегированным поковкам

Анализ последних изменений в нефтехимическом и шельфовом секторах показывает отчетливую отраслевую тенденцию к использованию материалов с более высоким содержанием сплавов для инфраструктуры малого диаметра. Поскольку добыча нефти и газа проникает в более глубокие, горячие и агрессивные среды, стандартная углеродистая сталь часто заменяется. Поля с высоким содержанием сероводорода требуют непроницаемых границ. Подрядчики по инженерным закупкам все чаще полагаются на строгий стандарт API 602, чтобы гарантировать безупречную ковку экзотических сплавов, таких как дуплексная нержавеющая сталь и инконель. Эта тенденция во многом обусловлена ​​глобальными инициативами по достижению нулевых выбросов в летальных средах.

API 594 против API 602: объяснение основных различий

Чтобы помочь менеджерам проектов и группам по закупкам оценить эти два варианта, жизненно важно понять их фундаментальные инженерные различия. Решение редко сводится к предпочтениям. Это строго диктуется параметрами системы.

Диапазон размеров и пространственная площадь

Самым непосредственным отличием является масштаб. API 594 создан для обеспечения высокой пропускной способности и охватывает широкий диапазон размеров, выходящих далеко за рамки стандартных трубопроводов. И наоборот, API 602 предназначен исключительно для сетей малого диаметра. Если проект требует трубопровода большого диаметра, стандарт пластины становится автоматическим выбором.

Материалы изготовления: литое или кованое

Поскольку ковка чрезвычайно крупных компонентов является дорогостоящей и технически сложной, в клапанах большого диаметра обычно используется литая сталь. Однако условия высокого давления, присущие трубам малого диаметра, требуют структурной плотности, которую может обеспечить только кованая сталь. Хотя кованые клапаны API 594 существуют для конкретных применений в тяжелых условиях, литье остается основным методом производства для клапанов больших размеров.

Монтажные и вертикальные размеры

Вафельные клапаны изобретательно спроектированы так, чтобы аккуратно вставляться между существующими фланцами труб, требуя минимальной структурной поддержки. Кованые клапаны малого диаметра, несмотря на свои небольшие размеры, часто имеют резьбу NPT, приварные или цельнофланцевые концы. По сравнению с номинальным размером трубы они имеют более длинные габаритные размеры, что позволяет использовать тяжелые крышки с болтовым или сварным соединением.

Расшифровка номинального давления: от класса 600 до класса 2500

Оба стандарта должны соответствовать стандарту ASME B16.34, который устанавливает строгие номинальные значения давления и температуры в зависимости от строительных материалов. Выбор правильного класса давления является непреложным требованием безопасности, которое напрямую влияет на целостность установки.

Приложения для умеренного и высокого давления

Обозначение класса 600 указывает на надежное максимально допустимое рабочее давление. При температуре окружающей среды обратный клапан из углеродистой стали класса 600 обычно выдерживает давление примерно до 1480 фунтов на квадратный дюйм. Эти подразделения служат «рабочими лошадками» в секторах переработки и переработки. Их часто можно встретить в системах питательной воды котлов, на нефтеперерабатывающих предприятиях среднего давления и в промежуточных линиях электропередачи. Они предлагают оптимальный баланс толщины стенок и экономической эффективности.

Экстремальные условия и суровые условия эксплуатации

Более того, когда эксплуатационные параметры выходят за пределы металлургических возможностей, обратный клапан класса 2500 становится обязательным. Эти агрегаты рассчитаны на нестабильное давление, приближающееся к 6170 фунтам на квадратный дюйм при температуре окружающей среды, и имеют исключительно толстые стенки. В них используются прочные болты и специальные посадочные материалы, устойчивые к серьезной деформации. Они незаменимы на морских платформах, в системах нагнетания пара под высоким давлением и на химических перерабатывающих установках для тяжелых условий эксплуатации, где деформация конструкции может привести к катастрофическим выбросам.

Руководство по выбору: как выбрать между стандартами

Выбор правильного обратного клапана — это строгое инженерное решение, основанное на гидродинамике, пространственной доступности и протоколах безопасности. Инженеры по эксплуатации должны следовать структурированному подходу для обеспечения оптимальной производительности.

Оцените размер трубопровода и ограничения по пространству

Первичный фильтр — это номинальный размер трубы. Согласно общему инженерному правилу, для трубопроводов, размер которых превышает номинальный размер трубы 4, бесфланцевая конструкция является стандартом по умолчанию. Кроме того, если место установки имеет серьезные пространственные ограничения, например, в переполненном насосном помещении, компактный размер по лицевой стороне будет очень выгодным. Для трубопроводов номинального размера трубы 2 или меньше почти наверняка требуется кованый стандарт малого диаметра.

Оценка среды, давления и температуры

Высокоагрессивные жидкости, летучие органические соединения или экстремальное давление требуют плотного непористого корпуса кованого клапана. Эта структура предотвращает проникновение внутрь среды и противостоит ползучести при высоких температурах. Характер жидкости напрямую определяет сорт материала и требуемый строительный стандарт.

Анализ характеристик потока и падения давления

Инженеры должны тщательно рассчитывать допустимые перепады давления в системе трубопроводов. Двойные пластины аэродинамической конструкции минимизируют сопротивление потоку, что значительно снижает энергопотребление насоса с течением времени. Кроме того, если система склонна к быстрому изменению направления потока после поршневых насосов, пружинное закрытие значительно эффективнее останавливает гидравлические ударные волны до того, как они смогут полностью сформироваться.

Важность контроля качества и сертификации в проектах EPC

Приобретение оборудования, которое выходит из строя во время ввода в эксплуатацию, может привести к задержкам проекта на миллионы долларов, экологическим штрафам и серьезным угрозам безопасности. Поэтому проверенный контроль качества имеет первостепенное значение для подрядчиков по инженерным закупкам и строительству.

Соответствие мировым стандартам и экологическим целям

Заметной отраслевой тенденцией является агрессивное стремление к соблюдению экологических, социальных и управленческих требований. Современные проекты требуют нулевых неорганизованных выбросов. Следовательно, инженеры все чаще выбирают конструкции без фиксаторов, которые полностью исключают внешние проникновения в корпус. Изделия должны пройти строгие дополнительные испытания, такие как API 598, для подтверждения целостности корпуса и возможности посадки при сильных гидростатических и пневматических скачках давления.

Проверка учетных данных производителя

Крайне важно выбирать поставщиков с хорошей репутацией и тщательно проверенными производителями. Команды по закупкам должны следить за сертификацией ISO 9001, соответствием CE PED для европейских рынков и официальной монограммой API. Проверка проверенных сертификатов производства клапанов гарантирует, что поставляемая продукция строго соответствует требуемому металлургическому составу, точным допускам механической обработки и документированным протоколам испытаний.

Техническое обслуживание, устранение неполадок и общая стоимость владения

Первоначальная цена покупки представляет собой лишь часть общей стоимости владения клапаном. Требования к долгосрочному техническому обслуживанию, замене деталей и потенциальные простои сильно влияют на эксплуатационные бюджеты.

Поддержание конструкций пластин и двух пластин

Эти агрегаты, как правило, не требуют особого обслуживания благодаря обтекаемой внутренней конструкции и отсутствию внешних движущихся частей. Однако бригады технического обслуживания должны постоянно следить за усталостью внутренних торсионных пружин, особенно в сильно турбулентных потоках, когда возникает флаттер пластин. Изношенные пружины задерживают закрытие, вновь создавая риск гидравлического удара. Использование конфигураций без фиксаторов значительно снижает общую стоимость владения, устраняя необходимость периодической замены внешних уплотнительных заглушек или прокладок.

Обслуживание кованых клапанов малого диаметра

Регулярное обслуживание кованых агрегатов малого диаметра обычно связано с износом шарнира крышки и внутреннего седла. При высоких температурах посадочные поверхности со временем могут подвергаться эрозии. Для типов с крышкой с болтовым креплением термоциклирование вызывает ослабление прокладки, что требует плановой повторной затяжки болтов во время капитального ремонта завода. В системах смертоносных жидкостей инженеры часто выбирают варианты со сварной крышкой. Несмотря на то, что они не подлежат ремонту, они гарантируют отсутствие утечек в течение всего срока службы, что значительно снижает затраты на техническое обслуживание в опасных средах.

Заключение

Правильная закупка промышленной арматуры требует глубокого понимания эксплуатационных потребностей на переднем крае. Стандарт API 594 является абсолютным лидером для трубопроводов большого диаметра, предлагая непревзойденные возможности экономии места, уменьшенный вес и превосходную защиту от гидроударов благодаря конструкции с двумя подпружиненными пластинами. Напротив, стандарт API 602 обеспечивает прочную кованую структурную целостность, необходимую для безопасного удержания высокого давления и опасных сред в трубопроводных системах малого диаметра. Тщательно оценивая классы давления, гидродинамику и пространственные ограничения, инженеры могут обеспечить долгосрочную безопасность трубопровода и оптимальную эффективность установки.

Часто задаваемые вопросы Часто задаваемые вопросы

В чем разница между обратными клапанами API 594 и API 6D?

API 594 в первую очередь фокусируется на конструкции, размерах и номинальных значениях давления и температуры для пластинчатых, проушин и фланцевых клапанов, обычно используемых на нефтеперерабатывающих и химических заводах. Это во многом связано с компактными конструкциями с двумя пластинами. С другой стороны, API 6D — это спецификация, специально разработанная для трубопроводов транспортировки нефти и газа на большие расстояния. Клапаны API 6D часто требуют полнопроходной конструкции, чтобы обеспечить возможность очистки и проверки трубопровода. Это конкретное требование к разрешению обычно не распространяется на API 594.

Можно ли установить двухпластинчатый обратный клапан вертикально?

Да, их можно устанавливать на вертикальных трубопроводах, но направление потока является решающим инженерным фактором. Установка в вертикальных линиях с восходящим потоком является стандартной и высокоэффективной. Однако если вертикальная линия имеет нисходящий поток, необходимы специальные модификации. Производитель должен использовать более тяжелые, специально откалиброванные пружины, чтобы пластины могли надежно закрываться как против силы тяжести, так и под весом жидкости.

Что означает отсутствие фиксаторов в конструкции клапана?

В стандартных конфигурациях шарнирный штифт и стопорный штифт вставляются в отверстия, полностью просверленные в корпусе клапана, которые затем закрываются резьбовыми заглушками. Конструкция без фиксаторов означает, что нет отверстий, просверленных через границу внешнего давления. Внутренние штифты фиксируются с помощью внутреннего держателя или стопорного кольца. Такая конструкция имеет решающее значение для токсичных применений или приложений с высоким давлением, поскольку она полностью исключает потенциальный путь утечки в атмосферу, тем самым предотвращая неорганизованные выбросы.

Всегда ли обратный клапан класса 2500 является кованым?

Трубы меньших номинальных размеров, соответствующие стандарту API 602, почти исключительно изготавливаются из кованой стали, чтобы обеспечить плотность и прочность, необходимые для работы при экстремальных давлениях. Однако клапаны больших размеров, соответствующие стандарту API 594, класса 2500 могут быть изготовлены из литой стали. Если процесс литья строго контролируется, а толщина стенок, класс материала и неразрушающий контроль соответствуют строгим требованиям ASME B16.34, литые клапаны полностью способны безопасно выдерживать экстремальные давления.

Какой стандарт лучше подходит для предотвращения гидравлического удара?

Конструкция с двумя пластинами, соответствующая API 594, по своей сути лучше предотвращает гидравлический удар по сравнению со стандартными ограничителями поворота. Гидравлический удар возникает, когда обратный поток захлопывает диск, создавая разрушительную ударную волну. Поскольку в конструкции с двумя пластинами используются сильные торсионные пружины, пластины вынуждены закрываться, как только скорость прямого потока падает до нуля. Это подпружиненное закрытие обеспечивает полное закрытие линии до того, как может возникнуть обратный поток, тем самым смягчая условия, вызывающие гидравлический удар.

Можно ли использовать клапаны API 594 и API 602 взаимозаменяемо?

Нет, они служат совершенно другим инженерным целям. API 594 разработан для более крупных трубопроводов, где экономия места и предотвращение гидравлического удара являются приоритетами. API 602 предназначен исключительно для трубопроводных систем малого диаметра, требующих толстых кованых стенок, способных выдерживать сильное давление и термический удар. Их замена приведет либо к невозможности установки из-за несоответствия размеров, либо к катастрофическому разрушению конструкции.

Каковы требования к испытаниям обратных клапанов API 594 и API 602?

Оба стандарта требуют тщательного тестирования для обеспечения эксплуатационной безопасности. Производители обычно следуют стандарту испытаний API 598, который требует проведения гидростатических испытаний корпуса под высоким давлением для проверки целостности корпуса и пневматических испытаний седла под низким давлением, чтобы гарантировать отсутствие утечек. Клапаны, предназначенные для суровых условий эксплуатации, также могут подвергаться дополнительным неразрушающим испытаниям, таким как рентгенография или цветная дефектоскопия, для подтверждения отсутствия микроскопических металлургических дефектов.
