Обратный клапан 2-1/2 дюйма: типы, размеры, расход и руководство по выбору

Один-единственный обратный поток может мгновенно вывести из строя дорогие центробежные насосы. Этот механический удар приводит к катастрофическим сбоям системы. Предприятия часто теряют тысячи долларов ежегодно из-за непредвиденных простоев и быстрого ремонта трубопроводов. Выбор правильного размера клапана и внутренней архитектуры выходит за рамки простого соблюдения норм. Он служит критической линией защиты всей вашей трубопроводной инфраструктуры.

Обратный клапан диаметром 2-1/2 дюйма представляет собой универсальный и стандартизированный компонент, используемый во многих отраслях тяжелой промышленности. От промышленных водоочистных сооружений и коммерческих контуров охлаждения, вентиляции и кондиционирования воздуха до муниципального водопровода и нефтехимических заводов — этот конкретный размер идеально устраняет разрыв между легким коммерческим и тяжелым промышленным применением. В этом подробном инженерном руководстве мы рассмотрим сложные технические детали, необходимые для принятия обоснованного решения о покупке. В частности, мы углубимся в различные конструктивные решения, точные габаритные размеры, характеристики скорости потока и решающую роль металлургического выбора.

Глядя на текущие тенденции в области контроля жидкостей, мы видим массовый сдвиг в отрасли в сторону оптимизации энергопотребления и строгого соблюдения требований ESG. Современные инженеры по трубопроводам больше не ищут простого предотвращения обратного потока. Они требуют минимальных перепадов давления и оптимизированных коэффициентов расхода для снижения долгосрочного энергопотребления насоса. Выбор высокоэффективного 2,5-дюймового клапана напрямую влияет на выбросы углекислого газа и эксплуатационные накладные расходы предприятия. Рыночные данные показывают, что при переходе предприятий на использование внутренних профилей клапанов с низким сопротивлением наблюдается заметное снижение годовых затрат на электроэнергию.

Ключевые выводы

• Непревзойденная универсальность: клапан этого конкретного размера разработан в нескольких конфигурациях. Варианты включают традиционные поворотные, подпружиненные и компактные конструкции с двумя пластинами. Это делает устройство легко адаптируемым как к горизонтальному, так и к вертикальному расположению трубопроводов.
• Оптимизированная эффективность потока. Очень важно учитывать такие показатели динамики жидкости, как давление открытия и коэффициент потока. Эти расчеты помогают минимизировать перепады давления и снизить долгосрочное потребление энергии насосом.
• Материал имеет значение. Срок эксплуатации и химическая совместимость вашего оборудования определяются выбором материалов корпуса и седла. Варианты варьируются от прочной нержавеющей стали и ковкого чугуна до устойчивого к коррозии ПВХ.
• Правильный размер и посадка: хотя номинальный размер трубы остается стандартным 2,5 дюйма (DN65), площадь физической установки существенно различается. Ваш выбор между стандартами фланцевого, межфланцевого или резьбового соединения определяет необходимое пространство.

Что такое 2,5-дюймовый обратный клапан и как он работает?

Обратный клапан 2-1/2 дюйма представляет собой однонаправленное самоавтоматическое механическое устройство защиты, разработанное специально для трубопроводных сетей номинальным диаметром 2,5 дюйма. В отличие от стандартных задвижек или проходных клапанов, для которых требуется, чтобы технический специалист поворачивал маховик или полагался на внешние пневматические приводы, обратный клапан полностью работает на внутренней гидродинамике трубопровода. Его основная цель проста, но важна. Он позволяет жидкости — будь то жидкость или газ — свободно течь в одном прямом направлении, при этом автоматически закрываясь, блокируя любой обратный поток. Это действие защищает чувствительное оборудование, расположенное выше по потоку, такое как центробежные компрессоры и дозирующие устройства, от сильного гидравлического удара обратного потока.

Механика работы в значительной степени зависит от кинетической энергии. Когда скорость жидкости на входе достигает заданного порога, давление вынуждает внутренний механизм закрытия (будь то диск, заслонка или двойные пластины) сдвинуться с места. Откроется 2,5-дюймовый порт. Напротив, в тот момент, когда прямой поток уменьшается или пытается повернуть вспять, система реагирует мгновенно. Гравитация, противодавление в системе или калиброванная механическая пружина прижимают затвор обратно к седлу клапана. Это создает непроницаемое, герметичное уплотнение.

В реальных полевых условиях этот конкретный размер клапана встречается повсеместно. Вы часто обнаружите, что он защищает контуры фильтрации коммерческих бассейнов и регулирует линии питательной воды промышленных котлов. Кроме того, он управляет станциями подъема городских сточных вод и поддерживает постоянное давление в системах высотных градирен.

Распространенные типы обратных клапанов диаметром 2-1/2 дюйма

Выбор правильной внутренней архитектуры для вашего конвейера имеет первостепенное значение для стабильности системы. Различные механические конструкции по-разному реагируют на скорость потока, углы установки и физическое состояние среды.

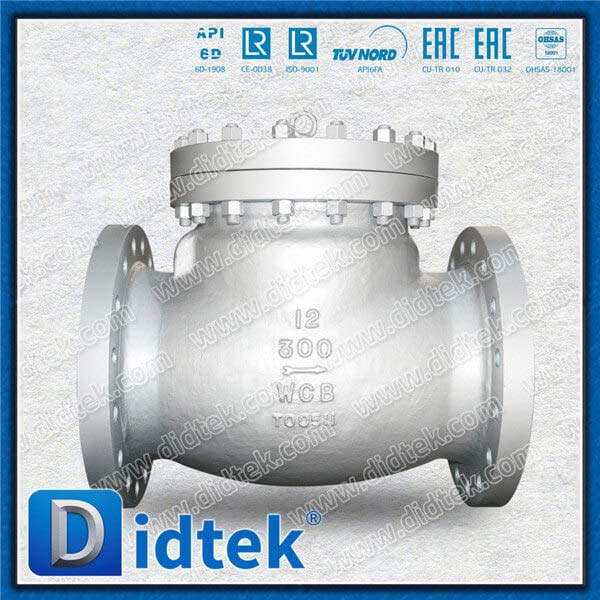

Конструкция обратного поворотного клапана

Поворотный обратный клапан остается одной из наиболее традиционных и широко распространенных конструкций в технике регулирования жидкости. Он оснащен шарнирной заслонкой, которая полностью отклоняется от пути потока, когда жидкость проходит через трубопровод. Поскольку внутренний порт практически беспрепятственен, эта полнопортовая конструкция обеспечивает минимальное сопротивление потоку. Это приводит к исключительно низкому перепаду давления.

Эта конфигурация отлично подходит для низкоскоростных сред, где поток остается относительно постоянным и непульсирующим. Например, поворотный обратный клапан WCB из литой стали, разработанный в соответствии со строгими стандартами API 594, обеспечивает высокую надежность для паропроводов высокого давления. Поскольку для достижения герметичного уплотнения в значительной степени зависит от силы тяжести и противодавления жидкости, этот тип строго рекомендуется для горизонтальных трубопроводов. Хотя технически он может работать в вертикальных линиях, где поток движется вверх, его установка в вертикальном нисходящем потоке является критической инженерной ошибкой. Гравитация будет постоянно удерживать заслонку открытой, делая устройство совершенно бесполезным.

Подпружиненные и встроенные конфигурации

Подпружиненный вариант, который часто называют бесшумным или обратным клапаном сопла, включает в себя централизованный диск, направляемый прецизионным штоком. Этот диск опирается на калиброванную пружину сжатия. Когда давление жидкости успешно преодолевает натяжение пружины, диск отталкивается назад, обеспечивая поток. Кроме того, в тот момент, когда скорость движения вперед падает, пружина возвращает диск в исходное положение. Это происходит за доли секунды до того, как жидкость сможет физически изменить свое направление.

Этот быстродействующий механизм закрытия является лучшей в отрасли защитой от гидравлического удара. Гидравлический удар – это разрушительная гидравлическая ударная волна, вызванная внезапным захлопыванием клапана. Поскольку механическая пружина способствует закрытию независимо от силы тяжести, этот тип клапана обеспечивает невероятную гибкость установки. Он безупречно работает в горизонтальном, вертикальном положении вверх и даже в сложных положениях вертикально вниз.

Двойная пластина вафельного типа

Двухпластинчатый обратный клапан состоит из двух полукруглых пластин, шарнирно закрепленных на центральном вертикальном штифте. Эти пластины удерживаются в закрытом состоянии мощными торсионными пружинами. Когда прямой поток поступает в порт, пластины складываются внутрь, как крылья бабочки. При прекращении потока торсионные пружины быстро защелкивают пластины. Это предотвращает обратный поток еще до его начала.

Самым значительным преимуществом конструкции с двумя пластинами является ее очень компактный и легкий профиль. Разработанный для плотного прилегания между двумя существующими фланцами трубы, он экономит ценное пространство для установки. Это также значительно снижает структурную нагрузку на трубопроводный каркас. Это делает его идеальным решением для тесных механических помещений, морских платформ и плотных промышленных узлов.

Сравнительная таблица основных клапанов 2,5 дюйма

Размеры и стандарты подключения

Для подрядчиков по трубопроводам и инженеров-механиков точность размеров не подлежит обсуждению. Запасной клапан должен безупречно соответствовать существующей инфраструктуре. Это требует строгого соблюдения международных стандартов фланцев и резьбы.

Фланцевые соединения: Тяжелая промышленность преимущественно использует фланцевые соединения. Для 2,5-дюймового клапана эти фланцы обычно соответствуют стандартам ASME и ANSI B16.5. Например, фланец класса 150 по ANSI для трубы диаметром 2,5 дюйма имеет четыре отверстия под болты, расположенные по кругу под болты диаметром 5,5 дюйма. Напротив, для фланца класса 300 для более высокого давления требуется восемь отверстий для болтов. Фланцевые концы обеспечивают прочные, герметичные соединения, способные выдерживать условия с высокой вибрацией.

Бесфланцевый тип: Как уже отмечалось в конструкции с двумя пластинами, бесфланцевые клапаны не имеют собственных выступающих фланцевых концов. Вместо этого весь корпус клапана плотно зажимается между двумя существующими фланцами трубы с помощью длинных резьбовых шпилек. Эта философия дизайна значительно снижает габаритные размеры и общий вес.

Резьбовая сварка и раструбная сварка. Резьбовые соединения, известные как национальная трубная резьба, являются стандартными в коммерческой сантехнике, контурах отопления, вентиляции и кондиционирования воздуха и системах ПВХ. Между тем, соединения с раструбной сваркой предназначены для использования в средах высокого давления или высокотоксичных средах. В этих сценариях необходимо постоянное плавкое соединение, чтобы исключить все потенциальные пути утечки.

Характеристики потока: падение давления и давление открытия

Интеграция нового компонента в трубопровод изменяет внутреннюю гидродинамику. Инженеры должны тщательно рассчитать, как клапан повлияет на общий расход и требования к энергии насоса, чтобы поддерживать равновесие системы.

Давление открытия определяется как точное минимальное давление жидкости на входе, необходимое для преодоления внутреннего сопротивления. Это сопротивление может быть трением, силой тяжести или напряжением пружины. Преодоление этого смещает диск ровно настолько, чтобы обеспечить измеримый поток. Стандартный обратный клапан диаметром 2-1/2 дюйма может похвастаться исключительно низким давлением открытия, часто регистрируемым ниже 0,5 фунтов на квадратный дюйм. И наоборот, подпружиненные варианты требуют более высокого давления срабатывания. Обычно они находятся в диапазоне от 0,5 до 2,0 фунтов на квадратный дюйм, что сильно зависит от жесткости внутренней пружины.

Коэффициент потока, или Cv, представляет собой стандартизированное эмпирическое значение. Он представляет собой объем воды при температуре 60°F, который пройдет через клапан, вызывая падение давления ровно на 1 фунт на квадратный дюйм. Более высокий Cv указывает на более высокую эффективность потока и более низкое сопротивление. Поворотный обратный клапан диаметром 2,5 дюйма обычно обеспечивает высокое значение Cv, поскольку заслонка полностью выходит из канала жидкости. Для сравнения, подпружиненный обратный клапан дает более низкий Cv. Центральный шток и пружинный механизм остаются непосредственно в потоке, создавая незначительную турбулентность.

Выбор материала для вашего компонента

Первостепенное значение имеет соответствие металлургической или полимерной конструкции клапана рабочей среде, рабочему давлению и температуре окружающей среды. Это предотвращает преждевременный выход из строя и обеспечивает безопасность на объекте.

Для суровых промышленных условий, характеризующихся высоким давлением и резкими температурными колебаниями, металлические сплавы являются бесспорным стандартом. Углеродистая сталь, в частности ASTM A216 WCB, обеспечивает огромную прочность на разрыв. Это делает его идеальным для паропроводов высокого давления и нефтеперерабатывающих заводов. Однако ему не хватает естественной устойчивости к ржавчине. Нержавеющая сталь, такая как ASTM A351 CF8M или 316SS, обогащена хромом и молибденом. Обеспечивает непревзойденную устойчивость к коррозии. Это лучший выбор для агрессивной химической обработки, соленой морской среды и стерильных пищевых продуктов.

При оснащении объектов общего назначения корпусы из железа представляют собой прочное и экономичное решение. Чугун, такой как ASTM A126, широко используется в коммерческих системах отопления, вентиляции и кондиционирования и стандартных муниципальных сетях водоснабжения. Ковкий чугун идет еще дальше. Его сферическая графитовая микроструктура обеспечивает превосходную эластичность и прочность на разрыв. Это делает ковкий чугун очень устойчивым к механическим ударам и тепловым нагрузкам.

Обратные клапаны из термопласта незаменимы при работе с агрессивными кислотами или при работе в условиях жестких бюджетных ограничений при более низких температурах. Обратный клапан из ПВХ диаметром 2-1/2 дюйма невероятно легкий и полностью невосприимчив к гальванической коррозии. ХПВХ обладает аналогичной химической стойкостью, но может выдерживать более высокие температуры до 200°F.

Механизм посадки определяет класс отключения. Мягкие седла из таких эластомеров, как EPDM, NBR или тефлон, обеспечивают герметичное уплотнение. Это означает абсолютно нулевую утечку. С другой стороны, высокоабразивные суспензии или экстремальные температуры, превышающие 400°F, разрушают мягкие эластомеры. В этих сценариях требуются прецизионные седла металл-металл, часто закаленные стеллитом. Если ваши компоненты изготовлены надежным партнером, это гарантирует, что металлургическая целостность и испытания седла соответствуют строгим требованиям протоколов API 598.

Комплексное руководство по выбору: практические шаги

Приобретение идеального клапана требует методического инженерного подхода. Покупатели должны следовать этой схеме оценки, чтобы избежать дорогостоящих ошибок в спецификациях на местах.

Шаг 1: Анализ жидкой среды. Оцените физическое состояние и химический состав жидкости. Чистая, очищенная вода идеально сочетается со стандартными железными корпусами и седлами из EPDM. И наоборот, для работы с высококоррозионными кислотами требуются корпуса из нержавеющей стали или ПВХ с седлами из ПТФЭ. Если носитель содержит абразивные твердые частицы, избегайте подпружиненных конструкций, которые могут заклинить. Вместо этого выберите поворотный обратный клапан с металлическим седлом.

Шаг 2. Проверьте пределы давления и температуры. Установите максимальное базовое давление и потенциальные скачки давления в системе. Убедитесь, что выбранное устройство строго соответствует соответствующим номинальным значениям давления и температуры ASME и ANSI, например, классу 150 или классу 300. Никогда не выталкивайте материалы мягких седел за пределы сертифицированных температурных пределов.

Шаг 3. Подтвердите ориентацию установки. Внутренние заслонки очень чувствительны к гравитации. Для горизонтальных трасс трубопроводов практически любая конструкция работает безупречно. Для вертикальных линий с восходящим потоком очень эффективны подпружиненные или двухпластинчатые клапаны. Всегда используйте специально откалиброванные подпружиненные клапаны для нисходящего потока, чтобы предотвратить зависание диска в открытом состоянии.

Шаг 4: Измерьте ограничения пространства. Оцените физическую площадь, доступную в механическом помещении. Если места достаточно и основной целью является минимизация падения давления, уместным является фланцевый поворотный ограничитель. Если зона установки сильно ограничена, лучшим выбором будет межпластинчатый обратный клапан с двумя пластинами.

Лучшие практики установки и обслуживания

Даже самый тщательно спроектированный компонент будет работать неэффективно, если его установить бессистемно. Правильное исполнение значительно продлевает жизненный цикл актива.

Стратегическое размещение внутри трубопроводной сети имеет решающее значение. Сильно турбулентный поток заставляет внутренний диск сильно колебаться. Это приводит к преждевременному износу шарнирного пальца. Как правило, устанавливайте агрегат на расстоянии не менее пятикратного номинального диаметра трубы после насосов, колен или переходников. Для трубопровода диаметром 2,5 дюйма это соответствует ровно 12,5 дюймам прямой трубы.

Инженеры по эксплуатации часто становятся свидетелями мгновенной остановки насосов из-за обратной установки. Всегда проверяйте стрелку направления потока, нанесенную непосредственно на корпус клапана. При затягивании фланцевых соединений используйте стандартную схему крепления болтов звездой или крест-накрест. Слишком сильное закручивание одной стороны может привести к разрушению прокладки и возникновению внешних утечек.

Хотя эти устройства работают автоматически, они требуют периодического контроля. Установите график регулярных проверок, чтобы выявлять ненормальные шумы. Непрерывный слышимый стук обычно указывает на то, что размер клапана превышает текущий расход. Если агрегат не может сдерживать обратный поток, наиболее распространенной причиной является минеральная накипь или мусор, попавший в зону посадочного места. Изоляция линии, снятие крышки и ручная промывка седла часто восстанавливают герметичное уплотнение без необходимости полной остановки трубопровода.

Заключение

Выбор правильного обратного клапана диаметром 2-1/2 дюйма является основополагающим шагом в обеспечении долгосрочной безопасности и эксплуатационной эффективности системы. Тщательно адаптируя конструкцию конструкции, состав материалов и характеристики расхода к уникальным условиям вашего трубопровода, вы активно предотвращаете дорогостоящее повреждение оборудования и ненужные затраты энергии.

Правильное выполнение этих технических спецификаций с первого раза продлит общий срок службы вашей инфраструктуры и позволит четко контролировать бюджеты на обслуживание. Если вам требуется помощь в выборе индивидуального размера, проверка класса давления или подробные технические чертежи, обратитесь к нашей команде инженеров сегодня. Мы призываем менеджеров по закупкам и подрядчиков по трубопроводам изучить полный спектр промышленных решений , чтобы найти точное соответствие вашим требовательным приложениям.

Часто задаваемые вопросы

Можно ли установить обратный клапан диаметром 2-1/2 дюйма вертикально?

Да, его можно установить вертикально, но успех полностью зависит от внутренней конструкции и направления потока. Для вертикальных линий, где жидкость течет вверх, отличным выбором являются подпружиненные линейные и двухпластинчатые обратные клапаны. Внутренняя пружина помогает гравитации быстро закрыть клапан. Традиционные конструкции качания также могут функционировать при восходящих потоках, хотя и менее эффективно. Однако для вертикальных линий с нисходящим потоком стандартные конфигурации не сработают, поскольку сила тяжести заставляет диск открываться. Для применений с нисходящим потоком необходимо использовать специально откалиброванный пружинный блок.

Каков стандартный монтажный размер фланцевого клапана диаметром 2,5 дюйма?

Измерение лицом к лицу не является универсальным. Это строго продиктовано стандартом конструкции и классом давления. Например, согласно стандартам ASME B16.10, фланцевый обратный клапан класса 150 обычно имеет сквозное расстояние 8,50 дюйма. Блок класса 300 с таким же номинальным диаметром имеет размеры 11,50 дюймов. Клапаны бесфланцевого типа, соответствующие стандарту API 594, имеют значительно более короткие профили, часто около 2,38 дюйма. Инженеры должны всегда сверяться с сертифицированными техническими данными производителя, прежде чем окончательно определиться с компоновкой трубопроводов.

Как остановить гидроудар в трубопроводе диаметром 2,5 дюйма?

Гидравлический удар возникает, когда движущаяся жидкость вынуждена резко остановиться, вызывая разрушительную ударную волну давления по трубам. В системах, использующих стандартную поворотную конструкцию, диск часто захлопывается через долю секунды после того, как обратный поток уже начался. Это усугубляет шок. Наиболее эффективным инженерным решением является замена традиционного поворотного клапана бесшумным подпружиненным обратным клапаном. Внутренняя пружина заставляет диск закрываться именно в тот момент, когда скорость прямого потока достигает нуля, предотвращая обратный поток, вызывающий сильный эффект захлопывания.

В чем разница между обратным клапаном и предохранителем обратного потока?

Хотя оба устройства предотвращают обратный поток, они принципиально различаются по сложности и нормативному применению. Обратный клапан — это отдельный автономный механический компонент, предназначенный для поддержания направления потока и защиты определенного оборудования, такого как насос, в замкнутом промышленном контуре. Напротив, превентор обратного потока представляет собой сложный, поддающийся проверке механический узел, который часто содержит несколько обратных клапанов, предохранительных клапанов и контрольных кранов. Муниципальные кодексы здравоохранения по закону обязаны использовать средства предотвращения обратного потока для защиты общественных источников питьевой воды от опасного загрязнения.

Как проверить обратный клапан диаметром 2-1/2 дюйма на наличие внутренних утечек?

Проверка внутренней утечки седла обычно включает в себя изоляцию клапана внутри трубопровода и подачу противодавления. Инженеры закрывают запорные клапаны на выходе и контролируют манометры на входе. Если давление на входе возрастает, в то время как на стороне выхода находится под давлением, жидкость проскальзывает через внутреннее седло. На производственных объектах эти агрегаты проходят строгие испытания по стандарту API 598, которые включают в себя приложение гидростатического давления к выходной стороне и измерение допустимых скоростей утечек по каплям.

Каков ожидаемый срок службы промышленного обратного клапана диаметром 2,5 дюйма?

Срок службы во многом зависит от текучей среды, частоты циклов и выбора материала. В системах с чистой водой и стабильной динамикой потока высококачественный агрегат из чугуна или нержавеющей стали может легко прослужить от 10 до 15 лет. Однако в высокоабразивных линиях навоза или системах, подверженных сильным гидравлическим ударам, внутренние шарнирные пальцы и посадочные поверхности могут изнашиваться всего за несколько лет. Регулярное техническое обслуживание и обеспечение правильного размера клапана в соответствии с коэффициентом расхода — лучший способ максимизировать его долговечность.
