Основные шаги для безопасной и эффективной установки фланцевой задвижки

Чтобы правильно установить фланцевую задвижку, вам необходимо выполнить важные шаги. Сначала осмотрите все детали, чтобы убедиться, что они не сломаны. Затем убедитесь, что фланцы совпадают, и выберите подходящую прокладку. Аккуратно опускайте клапан, чтобы не повредить трубопровод. Затяните болты на одинаковую величину, чтобы соединение было плотным и не протекало. Такие проблемы, как утечки или трещины, могут возникнуть, если фланцы не совпадают или болты неровные. Если вы выполните эти действия, клапан будет работать хорошо и прослужит долго.

Обзор фланцевой задвижки

Ключевые особенности и преимущества

Использование фланцевой задвижки в вашей системе имеет много преимуществ. Этот клапан особенный, потому что он плотно закрывается и его легко установить. Задвижка DIDTEK с фланцевым маховиком RF изготовлена ​​с использованием продуманных технологий. Это помогает вашему конвейеру работать лучше. Этот клапан отлично подходит для мест с высоким давлением и большим потоком. Его конструкция позволяет жидкости двигаться плавно и экономит энергию.

Вот таблица, в которой перечислены основные детали и принцип работы клапана:

Вы также получаете низкое сопротивление жидкости и простые формы. Клапан изготовлен из материалов, которые не ржавеют. Это означает, что он прослужит дольше, и вам не придется часто его ремонтировать. Клапан можно легко вставить или вынуть благодаря фланцевой конструкции. Это ускоряет ремонт или модернизацию клапана.

Совет: выберите шиберную задвижку с фланцем, если вы хотите, чтобы ваша система работала лучше и имела меньше простоев.

Важность правильной установки

Вам необходимо правильно установить клапан, чтобы он работал хорошо и прослужил дольше. Если фланцы не выровнены или вы прикладываете неправильное усилие, могут возникнуть утечки. Всегда проверяйте, где находится шток. Если шток направлен вверх, грязь не попадет внутрь клапана. Перед установкой осмотрите клапан и трубопровод. Это поможет вам обнаружить проблемы, которые могут повредить уплотнение или срок службы клапана.

Если вы его правильно установите, вы получите прочное уплотнение, которое не протекает. Клапан защищен от повреждений, и ваша система продолжает работать хорошо. Вы можете рассчитывать на то, что шиберная задвижка RF с маховиком DIDTEK с фланцем будет работать хорошо, если вы выполните следующие действия.

Подготовка перед установкой задвижки

Вам нужно подготовиться, прежде чем устанавливать клапан. Соберите все свои инструменты и проверьте участок, где вы будете работать. Подготовка поможет вам не совершить ошибок. Это также обеспечивает безопасность вашей системы.

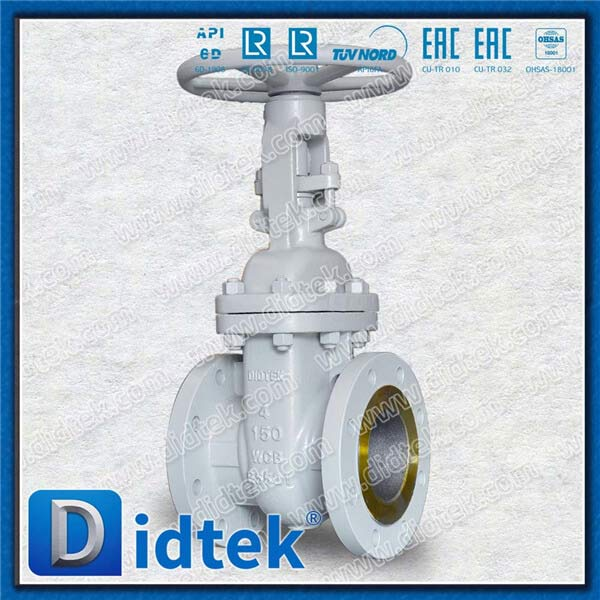

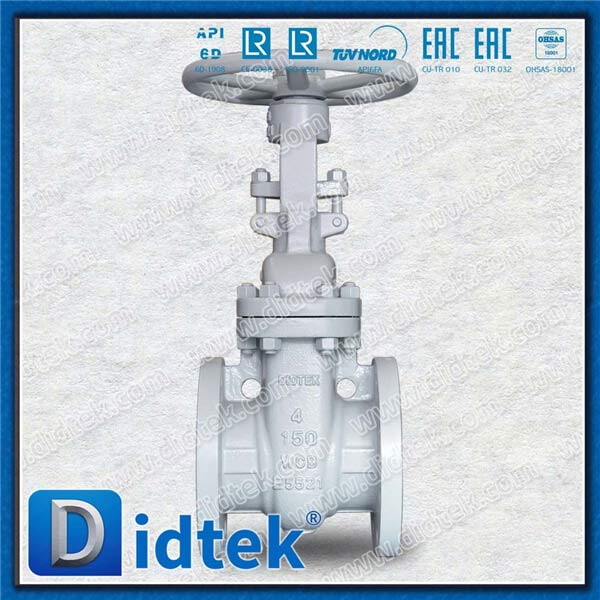

Фланцевая задвижка RF с маховиком DIDTEK соответствует строгим правилам. Эти правила гарантируют, что клапан будет работать хорошо и прослужит дольше. Вот таблица, в которой указаны основные правила для фланцевых задвижек:

Контрольный список инструментов и материалов

Вам нужны подходящие инструменты и вещи, чтобы безопасно вставить клапан. Вот список, который поможет вам начать:

• Фланцевая задвижка с маховиком DIDTEK (убедитесь, что она подходит к вашему трубопроводу)

• Трубные ключи или инструменты для фланцевых болтов

• Прокладки или уплотнительная лента (выберите подходящую для вашей работы)

• Динамометрический ключ (для затяжки болтов)

• Чистящая ткань

• Перчатки и защитное снаряжение

• Инструменты для испытаний под давлением

Совет: Всегда используйте динамометрический ключ для одинаковой затяжки болтов. Это предотвратит утечки и сохранит прокладку в безопасности.

Меры безопасности и проверки

Вы должны соблюдать меры безопасности и проверить все, прежде чем начать. Это обеспечит вашу безопасность и поможет клапану работать правильно.

1. Посмотрите на клапан и все детали. Убедитесь, что они соответствуют вашему трубопроводу.

2. Очистите концы труб. Удалите ржавчину, грязь или масло. Промойте трубопровод, чтобы очистить все, что находится внутри.

3. Закройте и стравите давление из трубопровода. Слейте жидкость там, где вы будете работать.

4. Проверьте поверхности фланцев на наличие повреждений или изгибов. Убедитесь, что фланцы расположены ровно.

5. Выберите подходящую прокладку для вашей работы. Прокладка должна подходить по размеру и соответствовать давлению.

6. Проверьте клапан, открывая и закрывая его, прежде чем вставлять. Убедитесь, что он легко перемещается.

Если вы выполните эти шаги, у вас будет безопасный и надежный запуск вашей шиберной задвижки с маховиком DIDTEK. Подготовка поможет вам предотвратить утечки, перекосы и другие проблемы.

Пошаговое руководство по установке фланцевой задвижки

Установка задвижки требует хорошего планирования и правильных шагов. В этом руководстве показан каждый шаг, чтобы вы могли правильно его установить. Вы увидите, как установить фланцевую задвижку , выполнив каждую часть процесса.

Обращение и позиционирование

Сначала обращайтесь с задвижкой осторожно. Для перемещения используйте безопасные подъемные инструменты. Не роняйте и не перетаскивайте клапан. При установке держите клапан вдали от источников тепла. Тепло может повредить детали клапана и привести к ухудшению его работы.

Устанавливая задвижку на место, убедитесь, что шток направлен строго вверх. Это упрощает использование и предотвращает быстрый износ штока и набивки. Это также помогает внутренней части клапана оставаться устойчивой. Перед соединением фланцев совместите клапан с трубопроводом. Это предотвращает напряжение и повреждение клапана и трубопровода.

Вот несколько важных советов по обращению и расположению:

• Используйте подходящее оборудование, чтобы поднять задвижку. Это защитит вас и клапан.

• Держите клапан открытым, когда вы им не пользуетесь. Это останавливает воздействие потока.

• Никогда не разбирайте клапан, если внутри есть давление. Всегда сначала дайте системе проветриться.

• Перед установкой нанесите смазку на шток и седла клапана. Это перестает прилипать.

• Не оставляйте клапан наполовину открытым. Ворота могут застрять.

Совет: Перед началом работы всегда проверяйте, соответствует ли клапан размеру трубопровода и номинальному давлению.

Выравнивание фланцев и размещение прокладок

Очень важно правильно выровнять фланцы. Очистите поверхности фланцев на трубопроводе и задвижке. Удалите грязь, ржавчину и остатки старой прокладки. Осмотрите фланцы на наличие вмятин или изгибов. Поверхности фланцев должны быть плоскими и соответствовать друг другу.

Далее подберите подходящую прокладку. Прокладка должна соответствовать давлению, температуре и жидкости в вашей системе. Убедитесь, что он соответствует размеру и материалу фланца. Поместите прокладку между фланцами перед их соединением.

Выполните следующие действия для выравнивания фланцев и установки прокладки:

1. Очистите и проверьте все поверхности фланцев.

2. Убедитесь, что фланцы плоские и совпадают.

3. Выберите прокладку, подходящую для вашей системы.

4. Аккуратно поместите прокладку между фланцами.

5. Убедитесь, что прокладка остается на месте.

Примечание. Использование правильной прокладки и правильное выравнивание фланцев помогает предотвратить утечки и обеспечивает герметичное уплотнение.

Последовательность затяжки болтов

Правильная затяжка болтов очень важна. Затягивайте болты звездочкой или крест-накрест. Это равномерно распределяет давление и обеспечивает безопасность прокладки. Используйте динамометрический ключ, чтобы приложить необходимое усилие.

Вот как затянуть болты:

1. Затяните все болты вручную до упора.

2. Сначала используйте 20–30 % окончательного крутящего момента по схеме «звезда».

3. Далее доведите до 50-70% конечного крутящего момента по той же схеме.

4. Завершите затяжку всех болтов по схеме «звездочка».

5. Проверьте все болты по кругу, чтобы убедиться, что они затянуты.

Такой порядок затяжки болтов помогает предотвратить утечки и обеспечивает безопасность задвижки. Для правильной установки всегда следуйте правилам затяжки, указанным производителем.

Совет: После затяжки болтов обратите внимание на наличие зазоров или неравномерного давления. При необходимости снова затяните болты.

Если вы будете следовать этому руководству, вы узнаете, как правильно установить фланцевую задвижку. Наиболее важными этапами являются осторожное обращение, выравнивание фланцев и правильная затяжка болтов. Используйте подходящие инструменты и материалы для каждого этапа. Это руководство поможет вам правильно установить задвижку и обеспечить бесперебойную работу вашей системы.

Проверки и тестирование после установки

Проверка утечек и работы

После установки задвижки проверьте , правильно ли она работает. Сначала полностью откройте и закройте клапан. Поверните маховик и посмотрите, плавно ли он движется. Если вам трудно поворачивать или он застревает, остановитесь и посмотрите на клапан. Это поможет вам убедиться, что внутри ничего не сломано.

Следите за штоком при перемещении клапана. Если это клапан с выдвижным штоком, шток должен двигаться вверх и вниз. Это означает, что внутренние части работают. Посмотрите на поверхности фланцев, чтобы убедиться, что они плоские и выровнены. Если они не плоские, могут возникнуть протечки. Убедитесь, что вы затянули болты в правильном порядке. Это обеспечивает безопасность прокладки и предотвращает утечки.

Вот контрольный список, который поможет вам оставаться в безопасности во время этой проверки:

• Полностью откройте и закройте клапан.

• Наблюдайте, как шток движется вверх и вниз.

• Проверьте, плоские ли поверхности фланцев.

• Убедитесь, что задвижка находится в правильном месте.

• Проверьте, в правильном ли порядке вы затянули болты.

Совет: всегда надевайте защитное снаряжение при проверке задвижки. Это защитит вас от утечек или внезапного давления.

Испытания под давлением и документация

Проверка задвижки после установки очень важна. Начните с испытания гидростатическим давлением. Медленно добавляйте давление в систему и останавливайтесь на каждом этапе. Осмотрите каждое соединение, особенно место соединения фланцев, на наличие утечек. Если вы видите капли воды или мокрые пятна, остановитесь и устраните проблему.

Также проведите тест на герметичность седла. Полностью закройте клапан и проверьте, нет ли утечек или изменений давления на другой стороне. Если можете, проверьте оба сиденья. Это обеспечивает хорошую герметизацию клапана в обоих направлениях. Запишите порядок проверки задвижки. Делайте заметки о том, что вы найдете.

Вот простая таблица для ваших заметок:

Примечание: записывайте каждый свой шаг. Это покажет, что вы выполнили все проверки безопасности, и поможет вам в дальнейшем, если вам понадобится починить клапан.

Если вы выполните эти проверки, вы будете знать, что клапан установлен правильно. Вы также убедитесь, что поставили задвижку в нужное место, затянули болты и проверили задвижку в правильном порядке. Эти шаги помогут обеспечить безопасность и работоспособность вашей системы.

Распространенные ошибки при установке задвижки

Установка задвижки кажется простой, но могут случиться ошибки. Если вы не обратите внимания, вы можете напортачить. Знание этих ошибок поможет вам предотвратить проблемы и обеспечить безопасность вашей системы.

Пропуск мер безопасности

Вы должны соблюдать меры безопасности каждый раз, когда устанавливаете задвижку. Если вы пропустите эти шаги, вы можете получить травму или сломать свое оборудование. Некоторые забывают проверить, есть ли давление в трубопроводе. Другие не носят защитное снаряжение. Перед началом работы всегда перекрывайте трубопровод и сливайте всю жидкость. Очистите поверхности фланцев и проверьте их на наличие повреждений. Это помогает остановить утечки.

Вот краткий контрольный список, который поможет вам запомнить меры безопасности:

• Надевайте перчатки и средства защиты глаз.

• Закройте и осушите трубопровод.

• Осмотрите клапан и фланцы на наличие трещин и загрязнений.

• Используйте подходящие подъемные инструменты.

Совет: Не торопитесь при установке клапана. Не торопитесь, чтобы оставаться в безопасности и помочь клапану прослужить дольше.

Несоосность или неправильная затяжка

Несоосность и неправильная затяжка болтов вызывают множество проблем. Если не выровнять фланцы, могут возникнуть протечки. Клапан может оказаться трудным в использовании. Маховик может показаться жестким. Шток может двигаться не плавно. Несоосность приводит к более быстрому износу деталей. Можно даже сломать стебель.

Неправильная затяжка болтов – еще одна распространенная ошибка. Если затягивать болты неравномерно, можно повредить прокладку. Это может привести к утечкам на фланце. Вы также можете увидеть повреждение фланца или корпуса клапана. Используйте динамометрический ключ и затяните болты по схеме звезды. Это поможет вам избежать этих проблем.

Помните: всегда проверяйте соосность и соблюдайте правильную последовательность затяжки. Благодаря этому ваша шиберная задвижка с маховиком DIDTEK с фланцем RF работает хорошо.

Вы можете безопасно установить фланцевую задвижку, внимательно следуя каждому шагу. Начните с хорошей подготовки. Используйте правильные инструменты и проверяйте каждую деталь. Установите клапан, соблюдая правильную технику. Проверьте герметичность и запишите результаты. Всегда читайте руководство производителя. Запишите, что вы делаете для будущих проверок. Если вам предстоит трудная работа, обратитесь за помощью к профессионалу или обратитесь в службу поддержки DIDTEK.

Совет: Тщательная работа сегодня означает меньше проблем завтра.

Часто задаваемые вопросы

Как правильно выбрать прокладку для фланцевой задвижки?

Выберите прокладку, соответствующую давлению, температуре и типу жидкости вашей системы. Проверьте размер и материал. Всегда используйте прокладку, которая подходит к фланцу и соответствует отраслевым стандартам.

Какие инструменты нужны для безопасной установки?

Вам понадобится динамометрический ключ, трубные ключи, чистящая ткань, защитные перчатки и подходящая прокладка. Инструменты для проверки давления помогут вам проверить наличие утечек.

Совет: Всегда используйте динамометрический ключ для равномерной затяжки болтов.

Как часто следует проверять фланцевую задвижку после установки?

Проверяйте клапан каждые несколько месяцев. Найдите утечки, проверьте маховик и убедитесь, что болты затянуты. Регулярные проверки помогают выявить проблемы на ранней стадии.

Можете ли вы установить шиберную задвижку RF с маховиком DIDTEK в любом положении?

Клапан следует устанавливать штоком вверх. Это предотвращает попадание грязи и продлевает срок службы клапана. Не устанавливайте его вверх дном или набок.

Что делать, если после установки вы обнаружили утечку?

1. Затяните болты звездочкой.

2. Проверьте прокладку на наличие повреждений.

3. При необходимости замените прокладку.

4. Проверьте еще раз на предмет утечек.

Примечание. При устранении утечек всегда надевайте защитное снаряжение.
