Введение
Действительно ли с плавающим креплением и шаровые краны на цапфе шаровые краны взаимозаменяемы? Многие инженеры обнаруживают ключевые различия только после возникновения проблем. В этой статье объясняются пять важнейших отличий шаровых кранов с плавающей задвижкой и шаровых кранов с цапфой и показано, как продукция Didtek поддерживает надежные и экономичные решения.
Отличие 1: Шаровая опора и механическая конструкция
Как плавающий шаровой кран поддерживает шар
В плавающем шаровом кране шар поддерживается только седлом клапана и штоком без механического крепления внизу. Когда клапан закрывается и давление возрастает, шар слегка смещается вниз по потоку, плотно прижимаясь к седлу на выходе, создавая уплотнение. Этот принцип герметизации под давлением прост и эффективен для многих стандартных услуг.
Благодаря простой конструкции плавающие шаровые краны компактны и относительно просты в изготовлении. Многие конструкции промышленных плавающих шаровых кранов, включая те, которые используются в линейке продукции Didtek общего назначения, отдают приоритет простоте и стандартизации. Однако по мере увеличения давления увеличивается и усилие, передаваемое на седла, что может повлиять на рабочий крутящий момент и длительный износ седел.

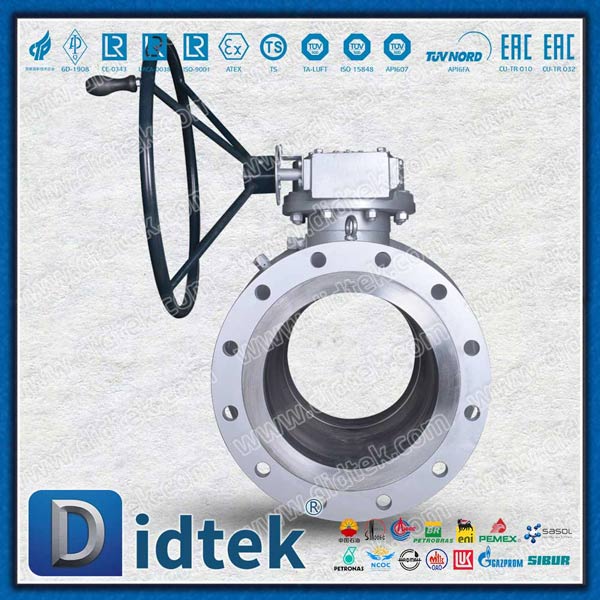

Как шаровой кран, установленный на цапфе, фиксирует шар
В шаровом кране, установленном на цапфе, используются механические опоры, называемые цапфами, как вверху, так и внизу шара. Эти опоры предотвращают перемещение шара под давлением, передавая осевые нагрузки непосредственно на корпус клапана. Шарик остается зафиксированным независимо от колебаний давления.
Такая конструкция распространена в клапанах высокого давления и большого диаметра, включая многие конфигурации шаровых кранов с цапфой, разработанные для работы с нефтью, газом и СПГ. Такие производители, как Didtek, применяют эту структуру для повышения стабильности и предсказуемости в сложных операционных средах.
Влияние шаровой опоры на стабильность клапана
Поддержка мяча напрямую влияет на стабильность и долговечность. Плавающие конструкции надежно работают при низком и среднем давлении, но становятся менее эффективными по мере увеличения давления. Цапфовые конструкции сохраняют стабильность даже при экстремальных нагрузках, поэтому их предпочитают в трубопроводах критически важных служб.
Понимание этой структурной разницы имеет основополагающее значение для правильного выбора клапана.
Отличие 2: Уплотнительный механизм и надежность перекрытия
Герметизация под давлением в плавающих шаровых кранах
Плавающие шаровые краны полагаются на давление в системе, которое толкает шар в выходное седло, образуя герметичное уплотнение. Этот механизм работает хорошо, когда давление достаточно и относительно стабильно. Во многих коммунальных и промышленных системах этот подход обеспечивает надежную работу отключения.
Однако в условиях низкого давления или во время запуска и остановки усилие уплотнения может снизиться. Это одна из причин, по которой плавающие шаровые краны обычно применяются там, где рабочие условия остаются в пределах предсказуемого диапазона.
Подпружиненное уплотнение седла в шаровых кранах с цапфой
В шаровых кранах, установленных на цапфе, используются подпружиненные седла, которые перемещаются по направлению к неподвижному шару. Это позволяет осуществлять герметизацию даже при очень низком давлении. Усилие уплотнения зависит не только от давления в трубопроводе, что улучшает стабильность в различных рабочих состояниях.
Эта функция особенно ценна в приложениях, где важна безопасность, где необходимо обеспечить надежное отключение независимо от колебаний давления.
Производительность в условиях низкого и высокого давления
При низком давлении цапфовые клапаны обычно превосходят поплавковые клапаны из-за независимой нагрузки на седло. При высоком давлении конструкция цапфы также снижает чрезмерную нагрузку на седло. Плавающие клапаны лучше всего работают в диапазоне умеренных давлений, где герметизация под давлением полностью эффективна.
Эта разница сильно влияет на выбор клапанов при передаче газа и изоляции.
Отличие 3: Номинальное давление и размерные возможности
Типичные пределы давления и размера плавающих шаровых кранов
Плавающие шаровые краны обычно используются в небольших размерах и средних классах давления. По мере увеличения размера клапана и давления становится все труднее управлять силами, действующими на плавающий шар. Рабочий крутящий момент возрастает, а износ седла ускоряется.
По этой причине плавающие конструкции обычно ограничиваются приложениями, в которых давление и размер остаются в пределах управляемых границ.
Преимущества цапфовых конструкций при высоком давлении и большом диаметре
Шаровые краны, установленные на цапфе, предназначены для работы при высоком давлении и большом диаметре. Размеры могут значительно превосходить практические размеры плавающих конструкций, сохраняя при этом стабильный крутящий момент и характеристики уплотнения.
Промышленные поставщики, такие как Didtek, предлагают шаровые краны с цапфой, специально предназначенные для крупных трубопроводов и систем передачи высокого давления, где важна структурная стабильность.
Почему давление и размер часто определяют тип клапана
Во многих проектах только класс давления и размер клапана определяют, возможна ли плавающая или цапфовая конструкция. Плавающие клапаны подходят для компактных систем с низким давлением, а цапфовые клапаны необходимы по мере увеличения эксплуатационных требований.
Эта техническая граница является одной из самых четких точек принятия решений в области арматуростроения.
Отличие 4: Рабочий крутящий момент и пригодность автоматизации
Характеристики крутящего момента плавающих шаровых кранов
В плавающих шаровых кранах рабочий крутящий момент увеличивается по мере повышения давления в системе. Шар сильнее прижимается к седлу, увеличивая трение. При более высоких давлениях это может затруднить ручное управление и увеличить требования к размерам привода.
Хотя эта характеристика приемлема для систем низкого и среднего давления, она ограничивает использование поплавковых клапанов в автоматизированных или часто циклических приложениях.
Преимущества снижения крутящего момента шаровых кранов с цапфой
Шаровые краны, установленные на цапфе, демонстрируют более стабильный и меньший рабочий крутящий момент, поскольку шар остается неподвижным. Нагрузки давления воспринимаются цапфами, а не седлами.
Это делает цапфовые клапаны особенно подходящими для автоматизации. Многие конструкции промышленных шаровых кранов с цапфой, в том числе из портфолио промышленных клапанов Didtek, оптимизированы для плавной интеграции с приводом.
Последствия для ручного управления и приведения в действие
Более низкие требования к крутящему моменту уменьшают размер привода, потребление энергии и износ. Плавающие клапаны по-прежнему подходят для ручного управления в менее требовательных системах, тогда как цапфовые клапаны предпочтительны для автоматизированных и многоцикловых применений.
Таким образом, поведение крутящего момента является ключевым фактором в долгосрочном оперативном планировании.
Отличие 5: стоимость, обслуживание и стоимость жизненного цикла
Первоначальное сравнение стоимости плавающих и цапфовых клапанов
Плавающие шаровые краны обычно имеют более низкую первоначальную стоимость из-за более простой конструкции и меньшего количества компонентов. Шаровые краны, установленные на цапфе, требуют более сложной обработки и сборки, что приводит к более высоким закупочным ценам.
Эта разница в стоимости часто влияет на ранние решения по проекту, особенно в некритических системах.
Износ сиденья и частота технического обслуживания
В плавающих клапанах седла подвергаются большей нагрузке под давлением, что может ускорить износ в тяжелых условиях эксплуатации. Конструкция цапфы снижает нагрузку на седло и часто увеличивает интервалы технического обслуживания.
В течение длительного периода эксплуатации снижение износа седла может привести к значительной экономии на обслуживании.
Общая стоимость владения при долгосрочном обслуживании
Хотя поплавковые клапаны изначально дешевле, цапфовые клапаны часто обеспечивают более низкую совокупную стоимость владения в приложениях с высоким давлением или в критических ситуациях. Сокращение времени простоя и увеличение срока службы компенсируют более высокие первоначальные затраты.
Оценка ценности жизненного цикла, а не цены покупки, приводит к более устойчивым решениям.
Аспект | Плавающий шаровой клапан | Шаровой кран с цапфой |
Первоначальная стоимость | Ниже | Выше |
Рабочий крутящий момент | Зависит от давления | Стабильно и ниже |
Износ сиденья | Высшее по тяжелой службе | Уменьшенный |
Типичное использование | Коммунальное хозяйство и общая промышленность | Трубопроводы высокого давления |
Типичные области применения плавающих шаровых кранов
Общие промышленные и коммунальные системы
Плавающие шаровые краны широко используются в общепромышленных предприятиях, таких как водоснабжение, сети сжатого воздуха и основные технологические линии. Эти системы обычно работают при умеренных давлениях с относительно стабильными условиями потока, которые хорошо укладываются в пределы производительности конструкций с поплавковыми клапанами.
Их простая внутренняя структура обеспечивает надежное отключение и плавную работу без ненужных механических сложностей. Эта простота также упрощает проверку и обслуживание плавающих шаровых кранов, что хорошо согласуется со стандартными практиками промышленного технического обслуживания и рутинными операциями на предприятии.
Водоочистка и системы отопления, вентиляции и кондиционирования воздуха
На водоочистных станциях и системах отопления, вентиляции и кондиционирования часто отдают предпочтение плавающим шаровым кранам из-за их компактных размеров и простоты установки. Условия давления и температуры в этих приложениях обычно остаются в пределах предсказуемых диапазонов, что позволяет плавучим конструкциям эффективно работать в течение длительных периодов времени.
Бригады технического обслуживания, как правило, знакомы с конструкцией и эксплуатацией плавающих шаровых кранов, что упрощает обучение и сокращает время устранения неполадок. Такое знакомство способствует снижению затрат на техническое обслуживание и более быстрому восстановлению системы при необходимости обслуживания.
Ситуации, когда простота и стоимость имеют наибольшее значение
В случаях, когда эксплуатационный риск низок, а состояние системы стабильно, плавающие шаровые краны обеспечивают оптимальный баланс между стоимостью и функциональностью. Их более низкая первоначальная стоимость и достаточная производительность делают их хорошо подходящими для некритических услуг.
Они остаются практичным выбором для многих повседневных промышленных применений, где требуется надежность, но нет требований к экстремальному давлению или безопасности.
Типичные области применения шаровых кранов с цапфой
Нефтегазопроводы и трубопроводы высокого давления
Нефте- и газопроводы часто работают под высоким давлением и требуют надежной изоляции. Шаровые краны, установленные на цапфе, являются стандартным решением в этих системах, поскольку их конструкция с фиксированным шаром обеспечивает стабильное уплотнение и контролируемый рабочий крутящий момент.
Их способность выдерживать высокие нагрузки без чрезмерного износа седла обеспечивает безопасную и стабильную долгосрочную работу в сложных условиях трубопровода.
СПГ и линии электропередачи большого диаметра
Системы СПГ и магистральные трубопроводы большого диаметра работают в условиях экстремального давления, низких температур и частых температурных циклов. Шаровые краны, установленные на цапфе, предназначены для решения этих задач, сохраняя при этом надежную запорную функцию.
Многие промышленные проекты СПГ полагаются на шаровые краны с цапфой, поставляемые опытными производителями, такими как Didtek, где структурная стабильность и предсказуемое поведение в суровых условиях являются важными критериями выбора.
Критически важные службы и установки, ориентированные на безопасность
В системах, где отказ клапана может привести к серьезным последствиям для безопасности, окружающей среды или экономики, конструкции цапф обеспечивают дополнительную надежность. Их прочная конструкция и контролируемое уплотнение снижают вероятность утечек или механической нестабильности.
Это делает шаровые краны, установленные на цапфе, предпочтительным выбором для установок, где безопасность критически важна, где снижение риска и долгосрочная надежность являются первоочередными задачами.
Приложение | Плавающий клапан | Цапфовый клапан |
Водоснабжение | Общий | Редкий |
Трубопроводы СПГ | Не подходит | Стандартный |
Газ высокого давления | Ограниченный | Предпочтительный |
Как выбрать между плавающими и цапфовыми шаровыми кранами
Ключевые вопросы, которые должны задать инженеры
Инженеры должны начать с оценки ключевых рабочих параметров, таких как номинальное давление, размер клапана, тип среды и рабочая частота. Эти факторы сразу определяют, какая конструкция клапана технически подходит, а какая нет.
Заблаговременное определение этих условий помогает предотвратить несоответствие между возможностями клапана и требованиями системы. Четкие технические определения снижают риск неправильного применения и способствуют единообразному принятию решений командами проектирования и закупок.
Соответствие конструкции клапана уровню риска системы
Системы с низким уровнем риска, умеренным давлением и некритичным обслуживанием могут уверенно использовать конструкции с плавающим шаровым краном. Эти системы обычно отдают предпочтение простоте и экономической эффективности, а не исключительной долговечности.
Системы высокого риска, включая трубопроводы высокого давления или критически важные для безопасности точки изоляции, получают выгоду от дополнительной структурной безопасности шаровых кранов, установленных на цапфе. Подход к выбору, основанный на оценке риска, повышает общую надежность системы и учитывает последствия отказа в конструкции клапана.
Как избежать распространенных ошибок выбора
Распространенные ошибки выбора включают выбор клапана исключительно на основе первоначальной стоимости или предположение, что все шаровые краны имеют одинаковые характеристики. Эти предположения часто приводят к более высоким затратам на техническое обслуживание или преждевременному выходу из строя.
Правильная оценка требует баланса между техническими требованиями, операционным риском и ценностью жизненного цикла, а не полагаться на привычки или неполные данные.
Совет: Всегда проверяйте максимальное рабочее давление и размер клапана, прежде чем окончательно определиться с выбором конструкции клапана.
Заключение
Плавающие и установленные на цапфе шаровые краны различаются по конструкции, уплотнению, крутящему моменту и стоимости, что напрямую влияет на производительность и безопасность. Плавающие клапаны подходят для систем низкого и среднего давления, а цапфовые клапаны предназначены для работы при высоком давлении и в критически важных условиях. Didtek предлагает обе конструкции, помогая инженерам добиться надежной, экономичной и долгосрочной работы.
Часто задаваемые вопросы
Вопрос: В чем основное отличие плавающих шаровых кранов от шаровых кранов, установленных на цапфе?
A: Плавающие и монтируемые на цапфе шаровые краны различаются по опоре шара, методу уплотнения и способности выдерживать давление.
Вопрос: Когда инженерам следует использовать шаровой кран, установленный на цапфе?
A: Используйте шаровой кран, установленный на цапфе, для шаровых кранов с цапфой высокого давления, большого диаметра или для производства СПГ.
Вопрос: Отличаются ли по стоимости плавающие и монтируемые на цапфе шаровые краны?
О: Да, плавающие шаровые краны и шаровые краны, установленные на цапфе, различаются по стоимости, причем плавающие конструкции обычно дешевле.
Вопрос: Как инженеры выбирают между плавающими шаровыми кранами и шаровыми кранами, установленными на цапфе?
Ответ: Инженеры сравнивают давление, размер, необходимый крутящий момент и требования к долгосрочной надежности.
