Управление процессами в средах с высокими ставками требует бескомпромиссных отказоустойчивых механизмов и абсолютно минимального времени простоя. Операторы не могут допустить резких перепадов давления или опасных утечек. Им нужна абсолютная надежность, когда системы работают круглосуточно. Мы полагаемся на управление производственными потоками для защиты персонала. Эти системы также предотвращают катастрофические экологические сбои. служит Пневматический шаровой кран одностороннего действия с верхним входом инженерным решением. Он защищает непрерывные технологические линии и критически важные контуры безопасности. Инженеры уделяют этому большое внимание сварным трубопроводным системам. Он обеспечивает надежное отключение при внезапном падении напряжения на объекте. Эта конфигурация сочетает в себе быструю изоляцию на четверть оборота, автоматическую защиту с пружинным возвратом и беспрепятственный доступ к конструкции. Вы узнаете, как его внутренняя архитектура обеспечивает быстрое реагирование в чрезвычайных ситуациях. Мы рассмотрим практические проблемы установки. Мы рассмотрим строгие металлургические требования для экстремально холодных условий. Наконец, мы предоставим стратегическую структуру закупок, которая поможет вам принять инженерные решения.
Ключевые выводы
Безопасная работа: приводы одностороннего действия используют сжатый воздух для срабатывания и механические пружины для надежного автоматического возврата в безопасное состояние при потере питания или воздуха.
Обслуживание без демонтажа: Конструкция клапана с верхним входом действует как линейный клапан технического обслуживания, позволяя заменять внутренние компоненты без снятия корпуса клапана с трубопроводной сети.
Готовность к суровым условиям окружающей среды: если этот узел обозначен как низкотемпературный клапан LF2 (ASTM A350 LF2), он надежно выдерживает экстремально низкие температуры промышленного применения до -46°C.
Более высокие начальные капитальные затраты, более низкие эксплуатационные расходы. Хотя приобретение обходится дороже, чем альтернативы с побочным вводом, экономия в течение жизненного цикла на трудозатратах на техническое обслуживание и минимизация времени простоя оправдывают инвестиции в критически важные приложения.

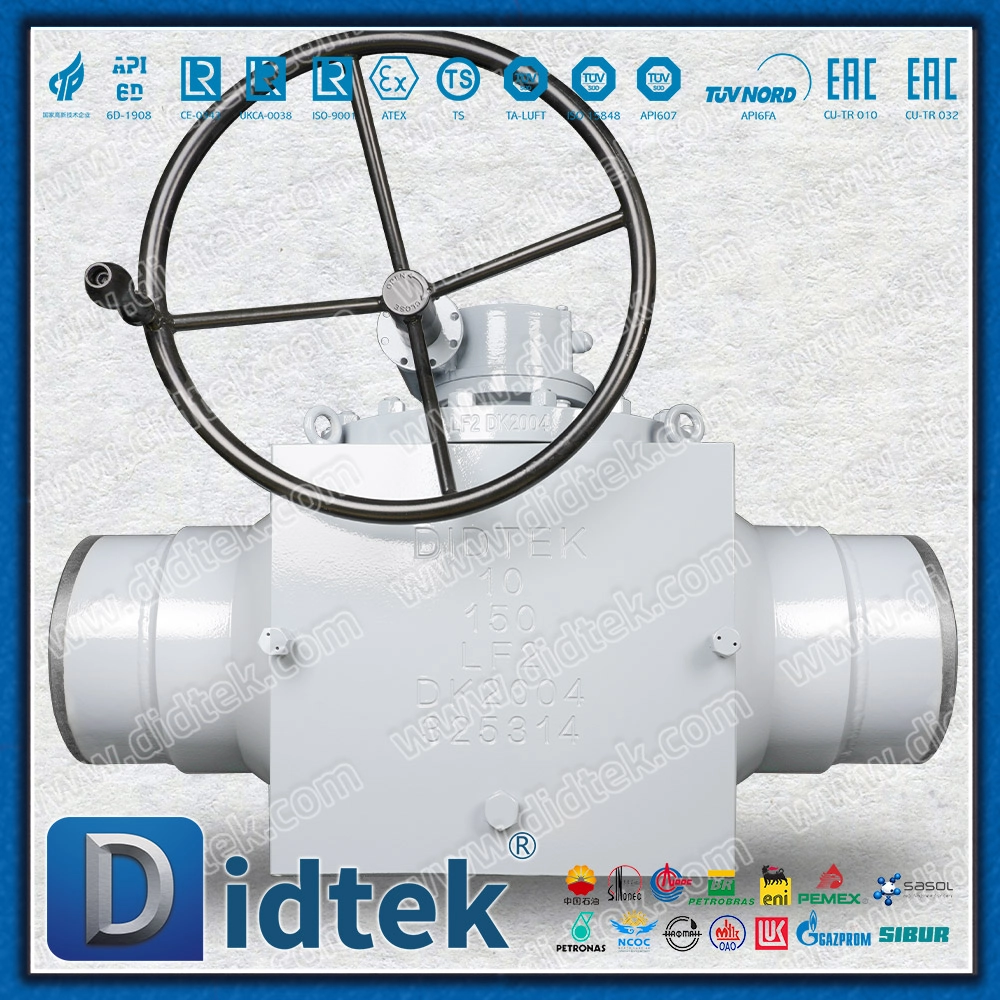

Архитектурная схема пневматического шарового крана одностороннего действия с верхним входом
В конструкции корпуса клапана с верхним входом используется сложный цельный литой или кованый корпус. Он оснащен прочно закрепленным верхним капотом. Эта планировка обеспечивает полный внутренний доступ. Технические специалисты могут легко добраться до шара, седел и выноса. Вам никогда не придется снимать основной корпус с основного трубопровода. Эта структурная жесткость не позволяет изгибающим силам трубопровода деформировать внутреннюю полость. Стандартным конструкциям с разделенным корпусом не хватает присущей конструкции прочности.
Пневматический привод одностороннего действия обеспечивает основную движущую силу. Обычно в нем используется реечный или кулисный механизм. Реечный привод имеет линейную кривую крутящего момента. Он обеспечивает постоянную силу на протяжении всего вращения. Конструкция с кулисным механизмом лучше всего подходит для применений с высоким крутящим моментом. Они обеспечивают максимальную силу в начале и конце хода. Они идеально подходят для снятия массивных шаровых компонентов под высоким давлением.
Система работает по строгому принципу «воздух-ход» и «пружина-возврат». Сжатый воздух заполняет внутреннюю камеру привода. Он противодействует сильному механическому натяжению пружины. Это действие открывает или закрывает технологическую линию. Выпуск воздуха приводит к расширению пружин. Они немедленно возвращают устройство в положение по умолчанию. Операторы настраивают его как «Открытие при отказе» или «Закрытие при отказе». Конфигурация с отказоустойчивым закрытием блокирует опасные химические вещества во время чрезвычайных ситуаций. Конфигурация Fail-Open позволяет безопасно сбрасывать опасные скачки давления.
Четвертьоборотный шариковый механизм завершает внутреннюю сборку. Он обеспечивает герметичное отключение при огромном давлении в трубопроводе. Системы легко достигают уровня утечки класса V или VI. Вы получаете быстрое время отклика, характерное для тяжелонагруженного пневматического шарового крана . Он изолирует опасный поток всего за миллисекунды.
Эксплуатационное преимущество: установка линейного клапана технического обслуживания
Бизнес-задача: вырезание сварной арматуры из трубопровода приводит к неприемлемой потере дохода. Стандартное техническое обслуживание требует слива линий и физической шлифовки сварных швов. Остановка целой секции завода для плановой замены седла серьезно нарушает график производства. Предприятия теряют тысячи долларов во время этих длительных и беспорядочных простоев. Фланцевые клапаны вкручиваются в трубопровод, но они создают потенциальные пути утечки. На линиях по производству токсичных химикатов требуются сварные соединения для предотвращения экологических катастроф.
Решение: специальная геометрия клапана полностью исключает необходимость дорогостоящего удаления. Конфигурации с верхним входом позволяют техническим специалистам легко отвинчивать капот. Вы можете вытянуть внутреннюю цапфу или картридж с плавающим шариком вертикально. Внешняя оболочка остается неразъемно приваренной к трубе. Он прекрасно функционирует как встроенный клапан технического обслуживания . Небольшая бригада может заменить сиденья и уплотнения за часы, а не за дни.
Реалии и риски реализации (Опыт):
Реальное развертывание требует тщательного логистического планирования. Вы должны оценить физическое пространство вокруг трубопроводной сети.
Свободное пространство над головой: Планировка предприятия должна предусматривать значительное вертикальное пространство. Вам необходимо место для безопасного подъема крышки, шара и привода в сборе. Верхние трубопроводные эстакады часто ограничивают это движение вверх.
Ограничения по весу: отверстия большого диаметра требуют подъема тяжелых грузов. Внутренний картридж часто весит сотни фунтов. Подъемное оборудование является обязательным для безопасного извлечения. Вы должны учитывать постоянный доступ к крану в свой протокол планового технического обслуживания.
Точная повторная сборка. Затяжка болтов капота в соответствии со спецификациями OEM имеет решающее значение. Правильное натяжение предотвращает неорганизованные выбросы во время работы. Нефтеперерабатывающие заводы грозят крупными штрафами за утечку летучих органических соединений. Мы рекомендуем строго следовать инструкциям по калибровке. Неравномерное закрепление болтов приведет к опасным протечкам фланцев.
Безотказная надежность: выбор шарового крана одностороннего действия
Соображения уровня полноты безопасности (SIL) диктуют строгий выбор компонентов. Объекты нацелены на уровень SIL 2 или SIL 3 для критических контуров. Для контуров критического аварийного отключения (ESD) требуются приводы с пружинным возвратом. Они значительно превосходят альтернативы двойного действия во время непредвиденных сбоев в подаче электроэнергии. Шаровой кран одностороннего действия полностью использует накопленную механическую энергию. Для безопасного закрытия не требуется внешняя электроэнергия или приборный воздух. Этот предсказуемый режим отказа повышает общий рейтинг SIL системы.
Проектирование запаса крутящего момента (экспертиза):
Выбор привода требует точных математических расчетов. Вы не можете угадать необходимую силу. Выбор размера означает точный расчет крутящего момента «воздушной части». Эта сила преодолевает начальное трение отрыва. Вы также должны рассчитать крутящий момент на конце пружины. Это обеспечивает правильную посадку при максимальном перепаде давления. Инженеры обычно применяют коэффициент запаса прочности от 25% до 30% для учета непредвиденных переменных.
Известный риск: пружинная усталость в конечном итоге приводит к снижению времени безотказной реакции. Механические пружины теряют напряжение после тысяч циклов. Загрязнение пневматической системы подачи воздуха приводит к появлению влаги и твердых частиц. Влажный воздух быстро ржавеет на внутренних стенках цилиндров. Регуляторы и фильтры являются непередаваемыми аксессуарами. Они защищают хрупкие внутренние цилиндры от разрушительного мусора.
Фазовый анализ крутящего момента привода
| Момент Фаза | Источник энергии | Основная функция | Инженерная задача |
| Отрыв воздушной части | Подача сжатого воздуха | Выведение мяча из статического положения | Преодоление высокого статического трения и давления среды |
| Воздушный конец работает | Подача сжатого воздуха | Перемещение мяча в середине удара | Поддержание плавного и непрерывного поворота на четверть оборота. |
| Весенний конец отрыва | Механические пружины | Запуск обратного хода при потере воздуха | Преодоление динамического сопротивления потоку в линии |
| Пружинный конец сиденья | Механические пружины | Приведение клапана в герметичное безопасное состояние | Поддержание достаточного конечного усилия для герметизации от давления |
Выбор материала: когда следует выбирать низкотемпературный клапан LF2
Металлургические требования диктуют безопасность в экстремальных условиях обработки. Стандартная углеродистая сталь становится опасно хрупкой при минусовых температурах. Он разрушается при обычном механическом воздействии. ASTM A350 LF2 является обязательным отраслевым стандартом. Эта низкотемпературная углеродистая сталь (LTCS) требует строгих испытаний на удар. Технические специалисты используют тест Шарпи с V-образным надрезом при температуре -46°C. Тяжелый маятник ударяет по металлическому образцу с надрезом. Инженеры измеряют энергию, поглощенную во время разрушения. Материал LF2 поглощает достаточно энергии при температуре -46°C. Использование низкотемпературного клапана LF2 обеспечивает структурную целостность и предотвращает катастрофические хрупкие разрушения.
Применение линз (авторитетность):
Многие мировые отрасли промышленности нуждаются в этой специфической металлургии для обеспечения безопасной работы.
В переработке среднего газа во многом используется этот прочный материал. Расширяющиеся газы вызывают быстрое локальное охлаждение внутри трубопровода.
Линии сжижения СПГ требуют постоянной устойчивости к экстремальным холодам. Сжиженный природный газ течет при криогенных температурах.
Нефтеперерабатывающие заводы с холодным климатом используют LF2 для работы в морозную погоду. Северные предприятия постоянно сталкиваются с суровыми зимними условиями.
Проверка соответствия: убедитесь, что эластомерные компоненты соответствуют окружающему металлу. Седла, уплотнительные кольца и уплотнения привода должны иметь одинаковую устойчивость к низким температурам. Стандартная резина затвердевает на морозе. Он полностью теряет эластичность. Это приводит к опасной байпасной утечке или полному отказу срабатывания. Мы всегда проверяем материалы уплотнений перед установкой. Полимерные сиденья надежно выдерживают экстремальные холода.
Схема принятия решений: оценка и включение в короткий список для закупок
Вам нужны четкие критерии при выборе компонентов управления потоком. Инженеры должны сопоставить первоначальные затраты с долговечностью эксплуатации.
Вход сверху и вход сбоку (разделенный корпус):
Выбирайте клапан верхнего входа только в определенных условиях. Используйте его, когда устройство надежно приварено. Стыковые и раструбные сварные соединения делают невозможным стандартное снятие. Выбирайте эту конструкцию, когда затраты на дренаж линии превышают премию за клапан. Стандартные фланцевые клапаны с боковым входом лучше подходят для легкодоступных инженерных сетей.
Одностороннего действия против двойного действия:
Выбирайте механизмы одностороннего действия, если нормы безопасности требуют определенного безопасного положения. Такие стандарты, как API 6D и IEC 61508, часто требуют действия пружинного возврата. Приводы двойного действия не имеют механического предохранителя. Они остаются в своем последнем положении в случае выхода из строя сжатого воздуха. Вы не можете использовать их в критических контурах ESD.
Критерии оценки поставщиков (надежность):
Перед покупкой заставьте своих поставщиков соблюдать строгие технические стандарты.
Требуйте прозрачных таблиц размеров приводов. Они должны учитывать трение материала седла при минимальных рабочих температурах. Низкие температуры значительно увеличивают требования к крутящему моменту.
Проверьте сертификаты пожаробезопасности API 607 или API 6FA. Вам нужны сертификаты для полного автоматизированного пакета. Сертификации клапана с голым штоком недостаточно. Огонь быстро разрушает мягкие уплотнения.
Закажите подробные габаритные чертежи заранее. Вашим инженерам-строителям нужны точные измерения верхнего зазора.
Следующее действие: Немедленно проконсультируйтесь с инженерами по применению. Рассчитайте точные перепады дифференциального давления. Прежде чем запрашивать ценовое предложение, определите коэффициенты безопасности вашего привода. Они помогут вам точно определить размеры привода.
Заключение
Пневматический шаровой кран одностороннего действия с верхним входом представляет собой узкоспециализированное оборудование. Инженеры проектируют его с учетом долговечности и безопасности в суровых условиях. Он стабильно выдерживает суровые эксплуатационные требования. Первоначальный расчет размеров и планирование размеров требуют тщательного инженерного внимания. Вы должны точно рассчитать крутящий момент и вертикальный зазор. Однако долгосрочная отдача от эффективности технического обслуживания не имеет себе равных. Вы полностью исключаете дорогостоящую резку трубопровода. Безопасность процесса достигает новых высот благодаря надежной механике с пружинным возвратом.
Выполните следующие шаги для оптимизации систем контроля жидкости:
Проверьте существующие сварные участки трубопровода на предмет серьезных проблем, связанных с техническим обслуживанием.
Отправьте точные параметры процесса специализированным поставщикам.
Определите строгое отказоустойчивое состояние, необходимое для контуров аварийного отключения.
Запросите точные размеры клапана и спецификации материалов в зависимости от вашей рабочей среды.
Часто задаваемые вопросы
Вопрос: Можно ли переоборудовать пневматический шаровой кран двойного действия в клапан одностороннего действия?
О: Да, многие модульные пневматические приводы допускают установку пружинных блоков в полевых условиях, однако выходной крутящий момент будет значительно снижен, что потребует повторной калибровки коэффициента безопасности.
Вопрос: Почему клапан с верхним входом стоит дороже, чем стандартный шаровой кран, состоящий из двух частей?
Ответ: Клапаны с верхним входом требуют сложного цельного литого или кованого корпуса, специальных внутренних удерживающих механизмов, удерживающих седла под давлением, а также более строгих допусков на механическую обработку.
Вопрос: Каково стандартное положение отказа шарового крана одностороннего действия?
Ответ: Это зависит от конструкции процесса. «Закрытый при отказе» (FC) обычно используется для изоляции опасных сред, а «открытый при отказе» (FO) используется для линий охлаждения или систем сброса давления.
