Подъемный обратный клапан против поршневого обратного клапана: принцип работы и выбор

Обратный поток — тихий убийца в промышленных трубопроводах. Это вызывает сильный гидравлический и механический удар, который может легко разрушить дорогостоящую инфраструктуру. Чтобы защитить критически важные объекты, такие как питательные насосы котлов высокого давления или поршневые компрессоры, инженеры по трубопроводам полагаются на автоматические отказоустойчивые решения. В то время как стандартные подъемные обратные клапаны эффективно предотвращают опасный обратный поток, поршневые конфигурации предлагают масштабную модернизацию для турбулентных сред. В этом руководстве подробно рассматриваются их особенности механики, структурные нюансы и точные критерии выбора, необходимые для обеспечения оптимальной целостности трубопровода.

Ключевые выводы

• Отличие в конструкции: в стандартном подъемном механизме используется простой направляющий диск. И наоборот, конструкция поршня включает в себя специальный узел поршня и демпфера, обеспечивающий критический эффект демпфирования пульсирующих потоков.
• Принцип работы: Обе конструкции полностью полагаются на давление жидкости на входе для подъема внутреннего запорного элемента. Их закрытие зависит от силы тяжести и противодавления на выходе, что делает функцию подъема активной зоны высокоэффективной для горизонтальных трубопроводов.
• Наилучшее применение: Варианты с лифтом обеспечивают надежную работу в общих линиях пара, газа и воды под высоким давлением. Поршневые конструкции специально разработаны для систем, в которых наблюдается частое изменение направления потока или сильная пульсация.
• Критерии выбора: Правильный инженерный выбор во многом зависит от типа среды, требуемой мощности давления, ориентации установки трубопровода и приемлемых уровней падения давления в системе.

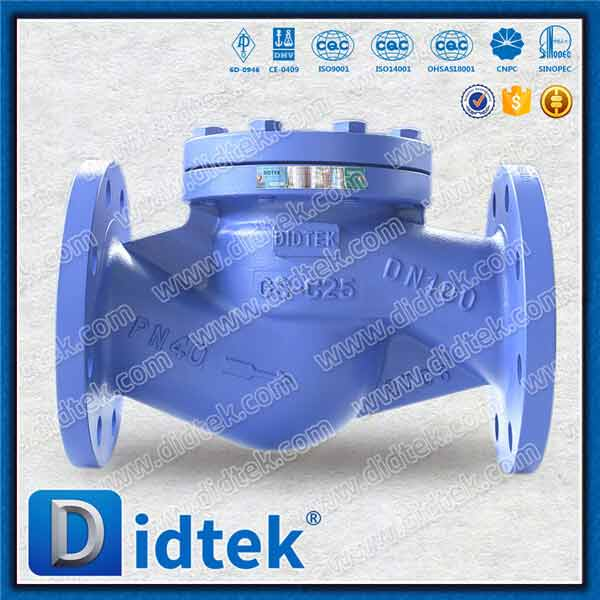

Понимание основ: что такое подъемный обратный клапан?

Чтобы принять обоснованное решение для промышленных трубопроводных сетей, менеджеры по закупкам и инженеры должны сначала понять фундаментальную механику этих устройств управления направленным потоком.

Конструктивно внутренняя анатомия состоит из прочного корпуса, точно обработанного седла, направляющего диска или заглушки и защитного кожуха. С инженерной точки зрения геометрия корпуса практически идентична геометрии стандартного клапана. Это заставляет жидкость проходить по четкому S-образному пути потока. Внутри камеры клапана диск расположен внутри направляющего механизма, такого как мост или направляющая штока. Это гарантирует, что диск остается идеально выровненным относительно седла при его вертикальном движении. Такое согласование имеет решающее значение. Любое отклонение может привести к неправильной посадке и последующей опасной утечке.

Функция обратного клапана подъема активной зоны заключается в автономной блокировке обратного потока в приложениях, требующих исключительно плотного перекрытия. В отличие от ручных задвижек или шаровых кранов, его работа полностью регулируется динамикой жидкости внутри трубопровода. Когда жидкость попадает во впускной порт, она проходит под седло и толкает вверх к направляющему диску. Как только давление на входе преодолевает физический вес диска, проход открывается. В тот момент, когда скорость потока падает, диск немедленно опускается обратно в седло. Поскольку посадочный механизм имитирует проходной клапан, широкая площадь контакта обеспечивает высоконадежное герметичное уплотнение.

Что такое поршневой обратный клапан?

Хотя стандартная конструкция направляющего диска прекрасно справляется с устойчивыми потоками, в некоторых тяжелых условиях эксплуатации требуется гораздо более надежный внутренний механизм. На участках трубопроводов, подключенных непосредственно к поршневым насосам, поток жидкости сильно пульсирует. В таких крайне нестабильных сценариях установка поршневого обратного клапана становится эксплуатационной необходимостью.

С технической точки зрения поршневые конфигурации, по сути, представляют собой модернизированную подкатегорию семейства лифтов для тяжелых условий эксплуатации. Внешний корпус, извилистый путь потока и основная цель остаются прежними. Критическая дифференциация целиком лежит во внутреннем механизме закрытия.

В этом варианте отсутствует легкий направляющий диск. Вместо этого в нем используется твердый цилиндрический поршень, точно вставленный в соответствующий цилиндр приборной панели. Зазор между внешней стенкой поршня и внутренней стенкой приборной панели обработан с очень жесткими допусками. Эта структурная модификация значительно увеличивает массу и устойчивость запорного элемента. Следовательно, он легко выдерживает более высокие механические нагрузки и резкие изменения скорости жидкости.

Конфигурация приборной панели и поршня предназначена не только для увеличения веса. Это создает высокоэффективную гидродинамическую систему демпфирования. Когда поршень движется вверх в приборную панель во время фазы открытия, жидкость естественным образом просачивается в тесный зазор. Когда поток в трубопроводе внезапно меняет направление, сила тяжести и противодавление заставляют поршень двигаться вниз. Однако жидкость, попавшая внутрь приборной панели, должна быть выдавлена ​​через узкий зазор, прежде чем поршень сможет полностью сесть на место. Эта захваченная жидкость создает эффект гидравлической амортизации. Замедляя скорость закрытия в последние доли секунды, конструкция предотвращает резкий удар цельнометаллического поршня о металлическое седло. Это уменьшает механический износ, снижает внутреннюю усталость конструкции и предотвращает разрушительный гидравлический удар.

Принцип работы: как работают подъемные и поршневые обратные клапаны?

Оба типа клапанов имеют практически одинаковую последовательность операций. Их функциональность представляет собой прямое применение гидромеханики, не требующее внешних источников энергии или ручного вмешательства.

Рабочий цикл начинается, когда среда под давлением, например, пар под высоким давлением из котла, заполняет впускное отверстие. Из-за внутренней геометрии жидкость направлена ​​вниз, а затем резко вверх. Он непосредственно ударяется о нижнюю поверхность запорного элемента. Кинетическая энергия и статическое давление жидкости, находящейся выше по потоку, создают сильную восходящую силу. Когда этот гидравлический подъемник превышает нисходящую силу гравитации внутренних компонентов, проход открывается. Высота, на которую поднимается компонент, прямо пропорциональна скорости и давлению технологической жидкости.

Критическая фаза работы наступает, когда прямой поток прекращается. Это часто происходит, когда насос отключается от сети или если давление на выходе неожиданно резко возрастает. По мере того как прямая кинетическая энергия рассеивается, гравитация берет верх. Вес диска или поршня вызывает быстрое движение вниз. Одновременно реверсивная жидкость создает противодавление. Это прижимает верхнюю часть закрывающего элемента и прижимает его к обработанному седлу. В стандартной конструкции лифта это закрытие происходит практически мгновенно. В поршневых конструкциях закрытие происходит с небольшой задержкой из-за смещения жидкости внутри приборной панели. После посадки более высокое противодавление приводит к более плотному механическому уплотнению.

Тенденции отрасли: переход к демпфирующим решениям для тяжелых условий эксплуатации

Глядя на более широкую промышленную ситуацию, можно заметить явный сдвиг в подходе инженеров-трубостроителей к предотвращению обратного потока. Современные электростанции комбинированного цикла, заводы по производству СПГ и нефтехимические заводы постоянно расширяют границы своей деятельности. Предприятия работают при беспрецедентных температурах и давлениях, чтобы максимизировать выход продукции. В результате устаревшая трубопроводная инфраструктура становится все более уязвимой к кратковременным скачкам давления и сильным вибрациям жидкости.

Отраслевые данные указывают на растущее предпочтение передовых гидродинамических механизмов демпфирования традиционным поворотным механизмам или простым конструкциям подъемников в критически важных секторах. Инженеры больше не просто хотят остановить обратный поток. Они активно ищут решения, которые защищают оборудование, расположенное ниже по потоку, от ударных волн, возникающих во время аварийных остановок насосов. Эта эксплуатационная реальность привела к резкому увеличению технических характеристик поршневых демпфирующих клапанов, а также к увеличению спроса на модернизированные металлургические стандарты для борьбы с ускоренной коррозией и механической усталостью.

Прямое сравнение: конструкции подъемника и поршня

Чтобы облегчить принятие точных решений при проектировании трубопровода, необходимо сравнить эти две конфигурации по критическим техническим показателям.

Наиболее заметным изменением является внутренняя геометрия запорного механизма. В стандартной конструкции подъемника используется легкий диск, направляемый центральным штоком. Это упрощает производство и, как правило, делает его более экономичным. Напротив, конструкция поршня требует высокоточной обработки, чтобы обеспечить идеальный зазор в приборной панели. Если зазор слишком мал, поршень заклинит. Если он слишком свободен, демпфирующий эффект полностью теряется.

Из-за извилистого пути потока, присущего шаровым корпусам, оба типа клапанов демонстрируют значительно более высокий перепад давления по сравнению с прямоточными клапанами. Жидкость должна несколько раз менять направление, на что расходуется кинетическая энергия. При непосредственном сравнении двух поршневых конфигураций обычно наблюдается несколько более высокое гидравлическое сопротивление. Сплошной поршень тяжелее стандартного диска. Для удержания его в полностью открытом положении требуется больше постоянной энергии жидкости. Если скорость потока недостаточна, тяжелый поршень может зависать в частично открытом состоянии, что приводит к усилению турбулентности.

В системах трубопроводов, подключенных к воздушным компрессорам, поток жидкости быстро пульсирует. Стандартный направляющий диск будет реагировать на эти импульсы, подпрыгивая вверх и вниз по седлу. Это явление известно как болтовня. Вибрация быстро разрушает посадочные поверхности и приводит к преждевременному выходу из строя. В этих сценариях поршневая конструкция является бесспорным победителем. Амортизирующий характер приборной панели стабилизирует поршень, не позволяя ему реагировать на малейшие колебания давления.

Анализ допустимого давления и производительности

Промышленные трубопроводы работают в экстремальных термодинамических условиях. Оценка давления и герметичности этих клапанов не подлежит обсуждению с точки зрения безопасности на объекте.

Оба стиля очень предпочтительны для трубопроводов высокого давления. Их прочный литой корпус позволяет им легко выдерживать экстремальные механические нагрузки. Обычно они относятся к классам высокого давления от класса ASME 800 до класса 2500. Поскольку фиксирующий механизм расположен перпендикулярно потоку трубопровода, внутренние компоненты менее подвержены изгибу при экстремальных нагрузках. Для критических высокотемпературных сред инженеры часто используют обратные клапаны с кованым поршнем . Кованая сталь обеспечивает превосходную молекулярно-зернистую структуру. Это устраняет проблемы с пористостью, которые иногда встречаются в литых изделиях, и максимизирует общую устойчивость к давлению.

Герметизирующая способность этих клапанов является исключительной, особенно при работе с газом, паром и паровыми средами. Поскольку диск или поршень опускается вертикально в коническое или плоское седло, сопрягаемые поверхности одновременно обеспечивают полный контакт на 360 градусов. Такое расположение посадочных мест, напоминающее шаровой клапан, обеспечивает очень равномерное распределение механического напряжения по уплотнению. По мере увеличения противодавления на выходе нисходящая сила физически сближает металлические поверхности. Это делает их намного лучшими в газовых приложениях, где незначительные утечки могут быть опасными.

Руководство по выбору: какой обратный клапан подойдет для вашей системы?

Разработчики системы должны тщательно оценить эксплуатационные параметры, прежде чем выбирать между стандартным подъемным диском и поршневой поршневой конструкцией.

Оба типа клапанов предназначены исключительно для чистых сред. Сюда входит очищенная питательная вода для котлов, пар высокого давления, природный газ и продукты нефтехимической переработки. Важно отметить, что ни один из клапанов не подходит для высоковязких жидкостей, таких как тяжелая сырая нефть, или сред, содержащих твердые частицы. Поскольку в обеих конструкциях предусмотрены точные зазоры, любые твердые частицы легко застревают. Это защемление приведет к повреждению металлических стенок, увеличению трения и, в конечном итоге, к заклиниванию клапана.

Ориентация установки является строгим ограничивающим фактором. Эти клапаны обычно устанавливаются на горизонтальных трубопроводах. Поскольку они в значительной степени полагаются на гравитационный вес внутреннего закрывающего элемента, чтобы инициировать посадку, горизонтальная ориентация гарантирует, что диск упадет совершенно прямо вниз. Если вертикальная установка абсолютно необходима, ее можно выполнить только в трубопроводах, где жидкость течет вертикально вверх. В таких случаях клапан должен быть изготовлен с усиленной внутренней пружиной.

Альтернативные сравнения: поворотные обратные клапаны и подъемные обратные клапаны

Хотя понимание нюансов между стандартными конструкциями подъема и поршня имеет решающее значение, инженерам часто приходится принимать более широкое решение на начальном этапе проектирования трубопровода. Им приходится выбирать между механизмами подъемного типа и механизмами поворотного типа.

Основным конструктивным отличием поворотного обратного клапана является его прямоточный путь потока. В отличие от типов подъемников, которые заставляют жидкость двигаться по извилистой траектории, механизм поворота опирается на диск, подвешенный на шарнирном штифте. Когда жидкость течет вперед, она отталкивает диск в сторону, создавая практически беспрепятственный проход. Благодаря этому прямолинейному потоку они создают значительно меньший перепад давления. Инженеры обычно выбирают поворотные обратные клапаны API 6D для трубопроводов большого диаметра, превышающих NPS 4, и низкоскоростных потоков жидкости, где сохранение кинетической энергии является приоритетом. Однако, поскольку им не хватает управляемой стабильности, их следует использовать только в непульсирующих стационарных средах.

Комплексное техническое сравнение

Системная интеграция и выбор материалов

Прежде чем принять окончательное решение о закупке, инженеры должны оценить конкретные металлургические требования к системе трубопроводов. Функциональная целостность этих клапанов во многом зависит от материалов, используемых для корпуса, трима и посадочных поверхностей.

Для применения в условиях высокотемпературного пара или агрессивных химических веществ стандартной углеродистой стали может оказаться недостаточно. Выбор специализированных литых или кованых материалов обеспечивает стабильность размеров в условиях экстремальных температурных циклов. Кроме того, наплавка посадочных поверхностей такими материалами, как Stellite, может значительно продлить срок службы. Это предотвращает волочение проволоки и эрозию, вызванную соскальзыванием высокоскоростной среды через уплотнительный барьер.

Часто задаваемые вопросы

Можно ли установить обратный клапан вертикально?

Стандартные варианты разработаны специально для установки на горизонтальных трубопроводах, поскольку их основной принцип работы в значительной степени зависит от силы тяжести. При установке на вертикальной линии с нисходящим потоком клапан будет постоянно удерживаться в открытом состоянии под действием силы тяжести. Однако если клапан специально модифицирован калиброванной сверхпрочной внутренней пружиной, его можно установить в вертикальном трубопроводе, где жидкость течет строго вверх.

Что приводит к выходу из строя поршневого обратного клапана?

Несмотря на высокую надежность, этот клапан может выйти из строя при попадании в неподходящую рабочую среду. Наиболее распространенной причиной неисправности является загрязнение твердыми частицами. Если в трубопровод попадет окалина, ржавчина, сварочный шлак или твердый мусор, они могут застрять в микроскопическом зазоре механизма приборной панели. Это приводит к истиранию, в результате чего поршень застревает либо в открытом, либо в закрытом положении.

Подходят ли поршневые обратные клапаны для систем высокого давления?

Да, они исключительно хорошо подходят для сред с высоким давлением и высокой температурой. Они часто являются предпочтительным выбором для тяжелых условий эксплуатации, таких как системы питательной воды котлов и нагнетательные линии поршневых компрессоров. Эффект гидравлического демпфирования, обеспечиваемый механизмом приборной панели, предотвращает сильное ударение тяжелых внутренних компонентов о седло во время кратковременных скачков давления.

Как вязкость среды влияет на выбор между этими клапанами?

Вязкость играет решающую роль в функциональности. Обе конструкции предназначены для маловязких высокотекучих сред, таких как вода, пар и природный газ. Если вводятся высоковязкие жидкости, густая жидкость может покрыть направляющие механизмы и замедлить время реакции. В цилиндре приборной панели вязкая жидкость создает чрезмерное гидравлическое сопротивление, потенциально препятствуя полному открытию клапана или достаточно быстрому закрытию, чтобы предотвратить обратный поток.

Каково давление открытия поршневого обратного клапана?

Давление открытия относится к минимальному давлению жидкости на входе, необходимому для того, чтобы поднять поршень с седла и начать поток. Поскольку цельнометаллический поршень тяжелее стандартного диска, поршневые конструкции обычно имеют немного более высокое давление открытия. Это значение можно регулировать в ходе производственного процесса путем установки специальных внутренних пружин, адаптированных к точной динамике потока в вашей трубопроводной системе.

Можно ли использовать подъемные обратные клапаны для сжимаемых жидкостей, таких как воздух и газ?

Абсолютно. Фактически, для сжимаемых жидкостей настоятельно рекомендуется использовать посадочные механизмы шарового типа. Вертикальное падение запорного элемента обеспечивает равномерный контакт с сиденьем на 360 градусов. Это создает исключительно плотное уплотнение, которое предотвращает образование микроскопических путей утечки, обычно связанных со сжимаемыми газами, что делает их превосходящими стандартные поворотные конструкции для этих применений.

Заключение

В конечном счете, обеспечение надежной герметизации трубопровода зависит от понимания особенностей динамики жидкости в вашей работе. В то время как стандартные подъемные механизмы превосходно работают в промышленных системах с устойчивым высоким давлением, интеграция демпфирующей панели обеспечивает решающую защиту от сильных вибраций жидкости и механических ударов. Тщательно оценив характеристики среды, скорость потока и допустимые пределы перепада давления, вы можете выбрать идеальную конфигурацию для вашего предприятия.

Чтобы гарантировать правильный размер, выбор материала и долгосрочную эксплуатационную надежность, всегда сотрудничайте с опытным производителем. Ознакомьтесь с широким спектром решений по управлению потоками для тяжелых условий эксплуатации в Didtek Valve сегодня и позвольте нашим инженерам помочь вам защитить вашу критически важную инфраструктуру от разрушительного обратного потока.
