Предотвращение обратного потока против обратного клапана: ключевые различия

Знаете ли вы, что обратный поток воды приводит к катастрофическим сбоям в системе? Путать превентор обратного потока со стандартным гидрораспределителем – рискованная авантюра. Как инженер по контролю жидкости, я часто наблюдаю, как эта конкретная ошибка приводит к серьезному загрязнению воды, огромным муниципальным штрафам и непоправимому повреждению оборудования. В этом руководстве мы разберем их фундаментальные различия. Вы узнаете, как правильно выбрать компонент для вашей трубопроводной сети.

Ключевые выводы

Прежде чем углубляться в механические особенности, мы должны установить основополагающие правила предотвращения обратного потока. Оба устройства обеспечивают движение жидкостей в одном направлении. Однако их конструкция, применение и юридическое положение остаются совершенно разными. Чтобы с первого взгляда прояснить эти различия, просмотрите основную сравнительную таблицу ниже.

Понимание основ: что такое обратный клапан?

Стандартный распределитель представляет собой механический компонент, установленный непосредственно внутри трубопровода. Он позволяет жидкости, газу или пару течь вперед, но автоматически закрывается, блокируя любое движение назад. Операция полностью зависит от давления жидкости, а не от внешнего воздействия.

Когда давление жидкости на входе превышает минимальное давление открытия, внутренняя пластина поднимается. Жидкость проходит беспрепятственно. Если поток прекращается, давление на выходе в сочетании с силой пружины плотно удерживает запорный элемент. Эта немедленная реакция спасает чувствительные насосы, расположенные выше по потоку, от разрушительного гидравлического удара.

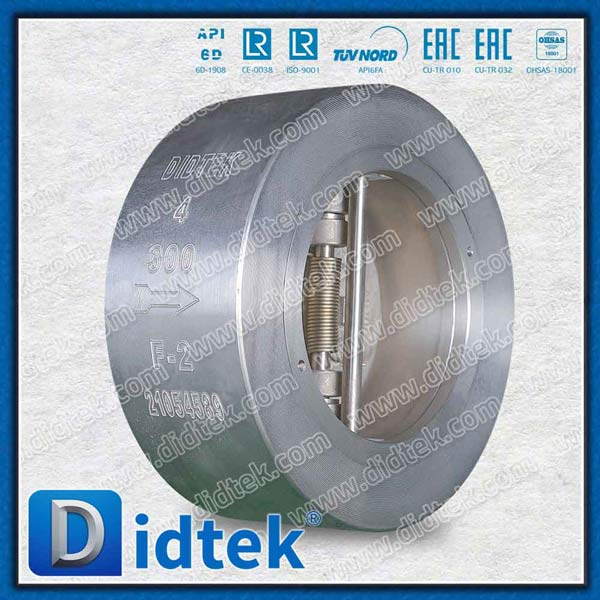

Пространство и вес являются решающими факторами в плотных промышленных трубопроводных сетях. Конструкции на пластинах предлагают компактные размеры, которые очень нравятся инженерам. Например, двухпластинчатый клапан из кованой стали без фиксатора строго соответствует проектным стандартам API 594 и не имеет проникновения в корпус. Этот особый инженерный выбор исключает потенциальные пути утечки в атмосферу. Эти компоненты, изготовленные из очень прочных материалов, таких как кованая сталь F2, безупречно выдерживают суровые промышленные условия с высоким давлением.

Понимание основ: что такое устройство предотвращения обратного потока?

Узел защитной оболочки действует как жестко регулируемое устройство безопасности жизнедеятельности. Он специально предотвращает попадание загрязненной или грязной воды в чистые системы питьевого водоснабжения. Чтобы понять, как это работает, вы должны понимать две физические опасности.

Представьте себе внезапный прорыв водопровода на оживленной городской улице. Это событие создает вакуум отрицательного давления в городских трубах. Пылесос буквально всасывает грязную воду из частного объекта обратно в общественную сеть. Мы называем это обратным сифонажем. Противодавление возникает, когда давление ниже по потоку в частной системе трубопроводов превышает входное давление подачи. Подкачивающие насосы или тепловое расширение в коммерческих котлах вытесняют грязную воду обратно против нормального потока.

Настоящая защитная сборка предотвращает обе опасности. Он включает в себя запорные клапаны на обоих концах для изоляции при обслуживании. Стандартизированные испытательные краны позволяют сертифицированным специалистам устанавливать манометры и проверять уровень внутреннего давления. Модели повышенной опасности, такие как узел зоны пониженного давления, физически сбрасывают загрязненную воду из системы, если внутренние проверки не дают результатов.

Тенденции отрасли в предотвращении обратного потока

Сфера контроля жидкостей быстро развивается. Недавний отраслевой анализ подчеркивает масштабный сдвиг в сторону более разумного управления водными ресурсами. Старение муниципальной инфраструктуры во всем мире увеличивает риск перепадов давления и обратного перекачивания воды. Местные органы водоснабжения теперь применяют более строгие кодексы соответствия. Они активно отказываются от мягких дедушкиных оговорок и требуют немедленной модернизации защитных устройств повышенной опасности на коммерческих объектах.

Мы также видим слияние Интернета вещей с традиционными механическими клапанами. Менеджеры объектов все чаще применяют интеллектуальные системы мониторинга для обнаружения перепадов давления в режиме реального времени. Эта цифровая интеграция меняет мышление отрасли от оперативного ремонта к превентивному предотвращению загрязнения. Опережение этих нормативных требований является фундаментальным требованием для снижения рисков в современном машиностроении.

Ключевые различия в дизайне и применении

Как вы решаете, какой компонент подходит для вашей системы? Решение дилеммы между обратным клапаном и устройством предотвращения обратного потока в конечном итоге сводится к анализу назначения, сложности конструкции, отказоустойчивых механизмов и юридических требований.

Назначение и уровень защиты

Самое критическое различие заключается в том, что защищает устройство. Вы устанавливаете стандартный односторонний клапан для защиты имущества и оборудования. Он предотвращает попадание воды обратно в трубу водоотливного насоса и сгорание двигателя. И наоборот, защитная сборка защищает человеческую жизнь. Это гарантирует, что токсичные химикаты из промышленного бака-смесителя не попадут в городскую систему водоснабжения.

Сложность проектирования и избыточность

Стандартный клапан представляет собой уникальное оборудование. Он состоит из корпуса, седла и закрывающего элемента в виде диска. При этом блок содержания функционирует как единая система. Даже самый простой проверяемый блок содержит два независимых механизма проверки, включенных последовательно. Сборку фиксируют запорные клапаны для тяжелых условий эксплуатации, и она включает как минимум четыре испытательных крана. Такая многокомпонентная конструкция обеспечивает резервирование. Если одно внутреннее уплотнение выйдет из строя, остальные компоненты обеспечат подачу воды.

Отказоустойчивые механизмы

В машиностроении отказоустойчивость определяет, что происходит во время поломки. Если мусор подпирает стандартный клапан открытым, он просто теряет способность останавливать обратный поток. Системный оператор может не заметить эту неисправность до тех пор, пока нижестоящее оборудование не получит повреждения. Узел защитной оболочки включает в себя встроенные средства защиты от сбоев. Если внутреннее давление падает или механизм заклинивает, предохранительный клапан автоматически открывается. Он сбрасывает воду в специально отведенную канализацию, визуально предупреждая руководителей предприятия о необходимости немедленного технического обслуживания.

Тестирование, цена и требования к пространству

Группы технического обслуживания обычно рассматривают стандартные гидрораспределители как оборудование, которое можно установить и забыть. Никакое юридическое требование не обязывает вас проверять их. Блоки содержания работают под строгим надзором со стороны регулирующих органов. Муниципалитеты требуют немедленного тестирования после установки, а затем ежегодно. Лицензированные специалисты должны выполнять эти оценки с использованием калиброванных манометров дифференциального давления.

Стандартные клапаны остаются относительно недорогими и занимают минимальную площадь при установке. Их можно легко установить вертикально или горизонтально в узких коридорах трубопроводов. Защитные конструкции громоздки и требуют значительных капиталовложений. Сантехнические нормы требуют строгих зазоров при установке, требуя, чтобы вы монтировали их на определенной высоте над полом, чтобы гарантировать доступ для тестирования.

Изучение вариантов: DCVA и механизмы двойной проверки

При исследовании решений по контролю жидкости инженеры часто сталкиваются с терминологией, которая звучит одинаково, но относится к функционально различным устройствам. Понимание точной разницы между устройством предотвращения обратного потока с двойным обратным клапаном и стандартным направляющим механизмом абсолютно необходимо для обеспечения соответствия нормам.

Двойной обратный клапан в сборе

Двойной обратный клапан в сборе является юридически признанным и подлежащим проверке устройством. Он состоит из двух независимо работающих подпружиненных механизмов, размещенных в одном прочном корпусе. Два плотно закрывающихся запорных клапана фиксируют весь узел, который также включает в себя четыре контрольных крана для диагностического доступа.

Инженеры обычно выбирают эту сборку для коммерческого применения с низким и средним уровнем опасности. В нем отсутствует атмосферный предохранительный клапан, поэтому в случае неисправности он физически не сбрасывает воду. Сантехнические нормы допускают это только в тех случаях, когда обратный поток может вызвать неудобства, а не серьезную опасность для здоровья. Общие установки включают коммерческие спринклерные сети пожаротушения.

Двойной обратный клапан

Двойной обратный клапан также содержит два внутренних односторонних механизма, расположенных последовательно. На этом функциональное сходство заканчивается. В этом устройстве полностью отсутствуют внешние контрольные краны и запорные клапаны.

Поскольку технические специалисты не могут проверить его с помощью манометра в полевых условиях, оно классифицируется как непроверяемое устройство. Муниципалитеты прямо запрещают непроверяемым устройствам защищать общественное водоснабжение от коммерческих опасностей. Они строго предназначены для применения в жилых помещениях с низким уровнем опасности, например, для встроенной защиты фильтров для воды под раковиной.

Руководство по применению: Когда какой клапан использовать?

Выбор правильного компонента требует тщательной оценки параметров системы. Чрезмерное проектирование замкнутой системы приводит к потере ценного капитала. Установка простого одностороннего клапана там, где по закону требуется установка защитной оболочки, влечет за собой катастрофическую ответственность.

Когда выбирать направляющий клапан

Укажите их для промышленных систем с замкнутым контуром и общего контроля жидкостей, где перекрестное загрязнение с муниципальной питьевой водой физически невозможно. Ключевые приложения включают в себя:

• Системы HVAC: Поддержание направленного потока в контурах охлажденной воды или отопления.
• Насосные станции: устанавливаются на напорной стороне насосов для предотвращения гидроудара и обратного вращения рабочего колеса.
• Сточные воды и канализация: обеспечение того, чтобы выбрасываемые отходы не попадали обратно в дренажную сеть здания.
• Химическая обработка: предотвращение летучего смешивания различных реактивных химикатов в многопоточных трубопроводах.

Когда выбирать защитную сборку

Вы должны установить защитную сборку на любом фактическом или потенциальном перекрестке между общественной системой водоснабжения и источником непитьевой жидкости. Сценарии высокого риска требуют строгой защиты:

• Орошение и ландшафтный дизайн: Разбрызгивающие головки находятся в почве, загрязненной удобрениями. Падение давления может легко перекачать эту токсичную жижу в систему питьевого водоснабжения.
• Коммерческие котлы: в этих системах используется химически обработанная вода для предотвращения образования накипи. Правильная сборка изолирует эту токсичную воду от общественной сети.
• Медицинские учреждения: Раковины и автоклавы требуют строгой защиты для изоляции серьезных биологических опасностей.
• Промышленные смесительные резервуары. Производственные предприятия, использующие городскую воду для разбавления химикатов, должны устанавливать защитные устройства повышенной опасности непосредственно у главного счетчика воды.

Оценка системной среды и выбор материалов

Физические и химические свойства жидкости, текущей по вашему трубопроводу, сильно влияют на процесс выбора. Совместимость материалов не подлежит обсуждению для обеспечения долгосрочной надежности.

При работе с питьевой водой материалы должны соответствовать строгим стандартам охраны здоровья и безопасности, таким как Закон о безопасной питьевой воде. Этот закон требует использования компонентов, не содержащих свинец. Корпуса клапанов для этих применений обычно отливаются из бессвинцовой латуни или одобренной санитарной стали из нержавеющей стали.

Промышленные трубопроводы, работающие с агрессивными кислотами или агрессивными растворителями, требуют высокоустойчивой металлургии. Стандартный чугун в таких суровых условиях быстро ржавеет. Инженеры должны указывать компоненты, выкованные из нержавеющей стали 316 или дуплексных сплавов. Использование конструкций с защитной облицовкой из тефлона из ПТФЭ также помогает противостоять постоянным химическим воздействиям.

Наличие взвешенных веществ существенно влияет на производительность. Системы защитной оболочки общеизвестно чувствительны к мусору. Их прецизионные пружины и плотные эластомерные уплотнительные поверхности могут легко засориться твердыми частицами. Если среда содержит тяжелый ил или шлам, гораздо более подходящими являются стандартные промышленные клапаны. Их внутренняя геометрия обеспечивает беспрепятственный проход более крупных частиц без засорения.

Техническое обслуживание, тестирование и соответствие нормативным требованиям

Нормативно-правовая база, регулирующая предотвращение обратного потока, является строгой. Стандартные механические компоненты соответствуют передовым общеинженерным практикам. Блоки содержания подпадают под строгую юрисдикцию законов об общественном здравоохранении.

В Северной Америке стандарты проектирования регулируются такими организациями, как Американская ассоциация водопроводных сетей и Фонд контроля перекрестных соединений и гидравлических исследований. Местные юрисдикции обеспечивают соблюдение этих правил посредством Единого сантехнического кодекса. Руководители объектов должны убедиться, что любое установленное устройство имеет соответствующие сертификаты для конкретного уровня опасности.

Механические пружины устают, а резиновые уплотнения со временем изнашиваются. Эти узлы защитной оболочки требуют ежегодного тестирования. Сертифицированный техник выполняет эту оценку, используя калиброванный манометр дифференциального давления. Они измеряют точный перепад давления во внутренних механизмах. Если механизм не удерживает установленный законом порог давления, техник должен заменить изношенные эластомеры и повторно протестировать устройство.

Часто задаваемые вопросы

Могу ли я использовать обратный клапан вместо предохранителя обратного потока?

Нет, вы не можете использовать стандартный односторонний клапан в качестве замены, если ваш трубопровод подключен к источнику питьевой питьевой воды. Сантехнические нормы по закону требуют наличия сертифицированного защитного устройства для защиты здоровья населения. В стандартных клапанах отсутствуют механизмы безопасности и независимые пружины двойного действия, необходимые для обеспечения безопасности.

Превентор обратного потока состоит из двух обратных клапанов?

Нет, система сдерживания значительно более совершенна. Хотя он содержит два механизма с внутренней нагрузкой, работающих последовательно, он также включает в себя специальные испытательные краны и запорные клапаны для тяжелых условий эксплуатации. Эти конкретные компоненты необходимы по закону для облегчения обязательных ежегодных испытаний производительности. Усовершенствованные модели также оснащены гидравлическими предохранительными клапанами для аварийного сброса.

В чем разница между устройством предотвращения обратного потока с двойным обратным клапаном и двойным обратным клапаном?

Основное различие заключается в контролепригодности и уровнях опасности применения. Узел двойного обратного клапана представляет собой проверяемый узел, оснащенный запорными клапанами и контрольными кранами. Он предназначен для коммерческого применения с низким уровнем опасности, где по закону требуется ежегодная проверка. Двойной обратный клапан — это непроверяемое устройство, используемое в жилых помещениях с низким уровнем риска. Его невозможно проверить в полевых условиях.

Снижают ли стандартные обратные клапаны давление воды так же, как и устройства предотвращения обратного потока?

Стандартные компоненты обеспечивают значительно меньший перепад давления. Простой механизм поворота или подъема предназначен для максимизации гидравлической эффективности. Узел с полной защитной оболочкой имеет очень сложный внутренний путь потока и использует сверхпрочные пружины. Это по своей сути приводит к гораздо более высоким потерям давления, которые инженеры должны учитывать при проектировании системы.

Где в промышленной системе следует устанавливать предохранитель обратного потока?

Эти устройства безопасности обычно устанавливаются в двух критических местах. Установка защитной оболочки происходит сразу после муниципального счетчика воды для защиты общественной сети. Установка изоляции происходит в конкретной точке использования на объекте, например, на линии подпиточной воды коммерческого котла. Точные места должны соответствовать местным сантехническим нормам относительно зазоров для технического обслуживания.

Как часто необходимо проверять превенторы обратного потока?

Муниципальные водопроводно-канализационные нормы по закону требуют, чтобы все проверяемые узлы защитной оболочки проходили проверку при первоначальной установке и в дальнейшем не реже одного раза в 12 месяцев. Лицензированный и сертифицированный техник должен проводить это ежегодное тестирование, чтобы убедиться в правильной работе внутренних уплотнений и пружин под давлением.

Что приводит к выходу из строя устройства предотвращения обратного потока?

Неисправность обычно возникает из-за скопления мусора, износа эластомерных уплотнений или усталости механических пружин. Песок, ржавчина или окалина могут легко застрять между внутренними уплотнительными поверхностями, препятствуя полному закрытию клапана. Регулярное техническое обслуживание и установка звездчатых фильтров на входе имеют решающее значение для продления срока службы этих чувствительных компонентов.
