Знаете ли вы, что обратный поток может разрушить надежный трубопровод за считанные секунды? Промышленным предприятиям, работающим в условиях экстремальных нагрузок, требуются надежные механические устройства безопасности для предотвращения катастроф. Будучи инженером по управлению жидкостями, я своими глазами видел, как неспособность смягчить гидравлический удар приводит к разрушению критического вращающегося оборудования. Из этого руководства вы узнаете, как инженерное предотвращение обратного потока защищает вашу инфраструктуру, смягчает резкие скачки давления и обеспечивает долгосрочную эксплуатационную целостность.
Ключевые выводы
- Направленная безопасность: эти клапаны, спроектированные так, чтобы обеспечить поток жидкости в одном направлении, автоматически предотвращают обратный поток и поглощают разрушительные кинетические силы гидравлического удара.
- Проектирование для конкретного применения. Различные суровые условия эксплуатации диктуют весьма специфические конструкции. Например, газопровод требует точного давления открытия, чтобы предотвратить механическую вибрацию, в то время как линия питания котла должна выдерживать экстремальные температурные градиенты без деформации.
- Передовая металлургия. Работа с летучими и токсичными средами требует обеспечения нулевых утечек наряду с использованием высококачественных, устойчивых к коррозии сплавов для соответствия строгим экологическим нормам.
- Строгие испытания. Производственные проверки, включая гидростатические и пневматические испытания в соответствии со стандартами API 598 и ASME B16.34, остаются непременными для обеспечения эксплуатационной безопасности.
- Систематический выбор. Выбор оптимального клапана включает детальный анализ состояния среды, рабочего давления, температурных диапазонов и скорости потока.
Понимание промышленных обратных клапанов: основы контроля жидкости
Что такое промышленный обратный клапан?
По сути, промышленный обратный клапан работает как механизм автоматического регулирования направления. Он тщательно спроектирован для поддержания однонаправленного потока жидкости в сложной трубопроводной сети. В отличие от задвижек или проходных клапанов, которые управляются внешним приводом через маховики, пневматические цилиндры или электродвигатели, эти устройства полностью работают на динамическом потоке технологической среды. Когда давление жидкости на входе превышает заданное давление открытия, внутренний запорный элемент, такой как диск, поршень или пластина, поднимается и открывается.
И наоборот, моментная скорость потока падает или меняется на противоположную, противодавление в сочетании с механическими пружинами плотно прижимает запорный элемент к седлу. Это мгновенно герметизирует трубопровод. Основной функцией этих чувствительных к потоку устройств является абсолютное предотвращение обратного потока. Эта возможность незаменима для предотвращения опасного перекрестного загрязнения между отдельными технологическими линиями, поддержания давления в системе во время плановых остановок насосов и изоляции определенных зон давления на предприятии.
Как они защищают насосы и повышают эксплуатационную безопасность
Защита насосов остается одним из наиболее важных эксплуатационных требований при управлении жидкостями. Представьте себе, что во время полуночной смены отключился питательный насос котла производительностью 5000 галлонов в минуту. Если позволить жидкости, находящейся ниже по потоку, двигаться назад, огромная кинетическая энергия может заставить крыльчатку насоса вращаться в обратном направлении. Это неизбежно приводит к катастрофическому выходу торцового уплотнения из строя, прогибу вала и разрушению двигателей.
Кроме того, быстрое изменение направления потока часто вызывает явление сильного гидравлического удара, известное как гидравлический удар, или газовый удар в сетях со сжимаемой жидкостью. Это происходит, когда движущаяся жидкость вынуждена резко остановиться или изменить направление. Он генерирует ударную волну высокого давления, которая сильно отражается по трубопроводу. Эти ударные волны обладают достаточной силой, чтобы рвать стальные трубы, смещать тяжелые опоры и уничтожать чувствительные приборы. Закрываясь ровно в ту долю секунды, когда прямой поток прекращается, правильно выбранные клапаны поглощают и смягчают эти ударные волны, резко сокращая время незапланированных простоев.
Ключевые типы промышленных обратных клапанов для тяжелых условий эксплуатации
Выбор подходящей геометрии имеет основополагающее значение для общей эффективности системы. Поскольку разные внутренние конструкции имеют разные коэффициенты расхода, перепады давления и скорости закрытия, инженеры должны подобрать тип клапана в соответствии с конкретной динамикой жидкости в трубопроводе.

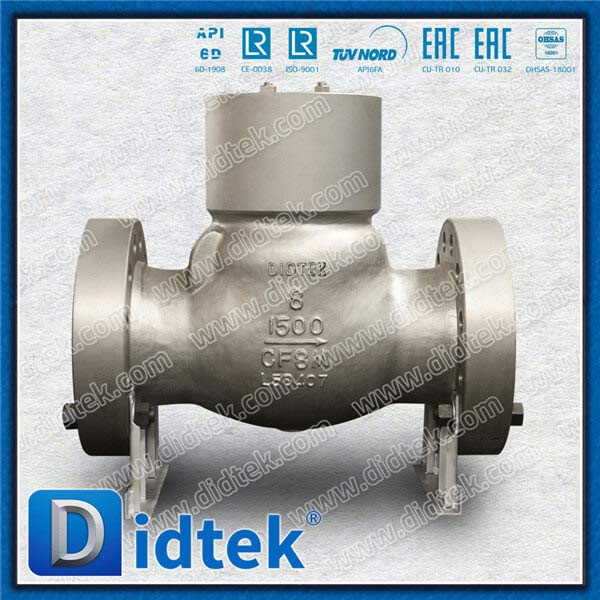

Поворотные обратные клапаны из литой стали
Поворотная конструкция представляет собой шарнирный диск, который открывается параллельно потоку жидкости и упирается в обработанное седло, когда поток прекращается. Эта традиционная архитектура обеспечивает практически беспрепятственный путь потока, что делает ее очень подходящей для применений, требующих минимального перепада давления и полнопроходного потока. Эта конструкция часто используется в трубопроводах для тяжелых жидких нефтепродуктов. Из-за их прочной конструкции инженеры часто выбирают поворотный обратный клапан из литой стали для применения при умеренных скоростях на нефтеперерабатывающих заводах и муниципальных водоочистных сооружениях, где ежедневным требованием является высокая эксплуатационная надежность.
Подъемные обратные клапаны и поршневые обратные клапаны
В конструкции подъемника и поршня, работающих по принципу линейного движения, используется поток жидкости, который толкает направляемый поршень вертикально от его седла. Когда поток уменьшается, сила тяжести и внутренняя пружина толкают поршень обратно вниз, создавая уплотнение. Поскольку внутренний путь потока заставляет жидкость совершать извилистый поворот на 90 градусов, эти компоненты по своей сути вызывают более высокий перепад давления. Тем не менее, они остаются исключительно стабильными в средах с высоким давлением и высокой скоростью. Это делает их идеальными для паропроводов, работающих в тяжелых условиях, где стабильность диска имеет первостепенное значение для предотвращения вибрации.
Двухпластинчатые обратные клапаны
В вариантах с двумя пластинами используются две подпружиненные полукруглые пластины, шарнирно закрепленные на центральном штифте. Эта обтекаемая конструкция значительно легче и компактнее традиционных фланцевых поворотных клапанов. Пружинное закрытие гарантирует, что пластины закроются за долю секунды до полной остановки прямого потока. Следовательно, они служат одним из наиболее эффективных решений для предотвращения гидравлического удара. Для групп по закупкам, стремящихся оптимизировать занимаемую площадь и снизить вес конструкции без ущерба для безопасности, конструкции с двумя пластинами часто являются предпочтительным решением для морских платформ и перегруженных трубопроводных галерей.
Нефтяная и газовая промышленность: решающая роль обратного клапана газопровода
Преодоление экстремального спроса на нефть и газ
Секторы добычи и переработки нефти и газа работают в самых суровых физических условиях на планете. По трубопроводам транспортируются летучие многофазные жидкости, которые часто содержат абразивные частицы, природный газ под высоким давлением и агрессивные соединения, такие как сероводород. Благодаря строгим экологическим требованиям и нормам, запрещающим сжигание факелов, отрасль быстро отходит от массового оборудования. Операторы все чаще инвестируют в строгое управление потоками услуг, обеспечивающее проверяемую и долгосрочную надежность. В этих суровых условиях отказ оборудования выходит за рамки стандартного технического обслуживания; это представляет серьезную экологическую опасность и непосредственную угрозу безопасности персонала.
Определение размеров и выбор обратного клапана газопровода
Обращение с газообразными средами сопряжено с уникальными физическими проблемами по сравнению с несжимаемыми жидкостями. Газы обладают высокой сжимаемостью и имеют значительно меньшую массовую плотность. Следовательно, они прилагают гораздо меньшую кинетическую силу, чтобы удерживать тяжелый внутренний диск полностью открытым. Если обратный клапан газопровода имеет неправильный размер (в частности, если его размер превышает заданный расход), низкая скорость не сможет обеспечить аэродинамическую устойчивость диска.
Эта нестабильность приводит к вибрации, крайне разрушительному циклу, при котором диск быстро открывается и закрывается, ударяясь о металлическое седло. Если ничего не контролировать, вибрация приводит к преждевременному износу, разрушению седла и окончательному механическому выходу из строя в течение нескольких дней. Чтобы предотвратить это, в газовых системах требуются точно откалиброванные пружины, более низкое давление срабатывания и специальные седла металл-металл, разработанные для выдерживания высокочастотных ударов. Более того, любой компонент, используемый в этих критически важных трубопроводах, должен строго соответствовать стандартам API 6D и API 594, гарантируя, что он сможет выдерживать максимально допустимое рабочее давление, обеспечивая при этом непробиваемое закрытие.
Производство пара и электроэнергии: выбор обратного клапана для котла и обратного клапана для пара
Опасности обратного потока пара
В производстве электроэнергии и тяжелом промышленном отоплении пар является высокоэнергетической и потенциально опасной средой. В отличие от стабильных жидкостей, пар подвержен быстрым и непредсказуемым фазовым изменениям, всплеску и кавитации в зависимости от незначительных колебаний давления и температуры. Когда в прямом паропроводе возникает обратный поток, это часто вызывает гидроудар, вызванный конденсатом. Этот мощный взрывной гидравлический удар способен разорвать толстые стальные трубы, разрушить опоры труб и серьезно повредить расположенные ниже по потоку турбины. Чтобы смягчить эти катастрофические риски, предприятия должны внедрить высокотехнологичные средства управления направленным потоком, способные мгновенно реагировать на внезапные изменения давления.
Требования к обратному клапану котла
Система питательной воды действует как абсолютный спасательный круг любого промышленного котла. Обратный клапан котла обычно устанавливается на главном трубопроводе питательной воды котла, непосредственно между питательным насосом высокого давления и барабаном котла. Его основная функция — обеспечить попадание воды под высоким давлением в котел, одновременно активно предотвращая попадание перегретого пара еще более высокого давления обратно в систему водоснабжения в случае неожиданного отключения насоса.
Поскольку питательная вода котла часто обрабатывается агрессивными поглотителями кислорода и работает при повышенных температурах, этот конкретный компонент должен обеспечивать исключительную устойчивость как к быстрому тепловому удару, так и к химической коррозии. Авария здесь не только парализует термодинамический цикл всей установки, но также представляет смертельную угрозу безопасности для персонала станции из-за возможности обратного потока пара под высоким давлением.
Материалы и конструкция парового обратного клапана
Стандартные латунь или обычный коммерческий чугун совершенно не подходят для работы с паром под высоким давлением. Вместо этого специальный паровой обратный клапан должен быть выкован или отлит из современных сплавов, способных сохранять структурную прочность на растяжение во время циклов экстремального теплового расширения и сжатия.
Для стандартных применений с насыщенным паром отраслевым стандартом служит кованая углеродистая сталь, такая как ASTM A105, или высококачественная литая сталь, такая как WCB. Однако для применений с перегретым паром, распространенных в современной энергетике, инженерам приходится переходить на легированные стали, содержащие 1,25 процента хрома и 0,5 процента молибдена. Эти специализированные материалы противостоят деформации ползучести и графитизации при температурах, превышающих 750 градусов по Фаренгейту. Кроме того, внутренняя отделка часто покрывается сплавами на основе кобальта, чтобы предотвратить волочение проволоки и эрозию, вызванную высокоскоростным паром и взвешенными микроскопическими твердыми частицами.
Химическая и нефтехимическая промышленность: поиск надежного предотвращения потоков
Обращение с коррозионными и токсичными средами
Секторы химической и нефтехимической переработки работают с жидкостями, которые являются очень кислотными, сильно едкими или смертельно токсичными. В этих строго регулируемых условиях оперативным мандатом является абсолютное сдерживание. Незначительные неорганизованные выбросы, которые можно было бы допустить в муниципальных инженерных сетях, могут привести к токсичному воздействию на персонал, взрывоопасным атмосферным условиям или серьезному загрязнению окружающей среды на химическом заводе. Следовательно, прецизионное предотвращение потока является фундаментальной основой протоколов безопасности предприятия.
Выбор материалов для химической службы
Стандартная металлургия быстро разрушается под воздействием агрессивных сред, таких как концентрированная серная кислота, влажный газообразный хлор или гидроксид натрия. Поэтому выбор химического обратного клапана требует тщательного понимания совместимости жидкостей. Аустенитные нержавеющие стали, особенно нержавеющая сталь 316, служат надежной основой благодаря содержанию защитного молибдена, который эффективно противостоит локализованной точечной коррозии.
При более высоких концентрациях хлоридов или экстремальных уровнях pH инженеры должны перейти на нержавеющие стали Duplex или Super Duplex. Они обладают высокой прочностью на разрыв и исключительной устойчивостью к коррозионному растрескиванию под напряжением. В наиболее жестких окислительных средах становятся необходимыми экзотические сплавы на основе никеля. Альтернативно, покрытия из политетрафторэтилена часто используются для обеспечения химически инертного, нереакционноспособного барьера между летучими средами и металлическим телом.
Уникальные проблемы водородного обратного клапана
В условиях быстрого расширения глобальной экономики зеленого водорода растет спрос на специализированное управление потоками водорода. В отраслевых отчетах подчеркивается, что на этих передовых предприятиях быстро вытесняется стандартное готовое оборудование в пользу конструкций со сверхнизкими выбросами и специально разработанными водородными технологиями. Водород представляет собой одну из самых сложных проблем управления жидкостями в современной промышленности. Будучи самой маленькой молекулой во Вселенной, она легко проникает через микроскопические поры в стандартных металлических отливках и обычных материалах прокладок.
Кроме того, атомы водорода под высоким давлением могут диффундировать непосредственно в кристаллическую структуру некоторых углеродистых сталей. Это вызывает опасное явление, известное как водородное охрупчивание, приводящее к внезапным и непредсказуемым механическим разрушениям. Специализированный обратный клапан для водорода должен решать именно эти молекулярные проблемы. Производители используют кованые материалы высокой плотности, а не пористое литье. Механизмы посадки оснащены сверхплотными уплотнениями металл-металл, часто притертыми до зеркального блеска, чтобы соответствовать строгим стандартам по неорганизованным выбросам, таким как API 624 или ISO 15848-1. Перед вводом в эксплуатацию этих устройств также необходимо провести тщательное тестирование на утечку гелия, поскольку гелий точно имитирует поведение водорода.
Контроль качества: проверка и тестирование на производстве
Почему проверка клапанов важна для обеспечения безопасности
В тяжелых отраслях услуг решения о закупках, основанные исключительно на первоначальных капитальных затратах, в корне ошибочны. Истинная стоимость клапана включает его надежность в течение десятилетий непрерывной работы. Единственная внутренняя утечка или структурный сбой могут вызвать аварийную остановку установки. Это обходится предприятиям в сотни тысяч долларов из-за производственных потерь в день, не говоря уже о возможности катастрофических инцидентов, связанных с безопасностью. Таким образом, строгий эмпирический контроль качества на уровне производства выступает в качестве основной гарантии финансовой безопасности.
Стандартные процедуры тестирования API 598 и ASME B16.34.
Авторитетные производители перед отправкой с завода подвергают каждое устройство комплексу исчерпывающих неразрушающих оценок и испытаний под давлением. Общепризнанными золотыми стандартами испытаний являются API 598 и ASME B16.34.
- Гидростатическое испытание корпуса: Корпус заполняется водой и находится под давлением, в 1,5 раза превышающим максимальное номинальное рабочее давление в холодном состоянии. Это критическое испытание проверяет структурную целостность отливки или поковки, гарантируя, что граница давления может выдерживать экстремальные скачки давления в системе, не поддаваясь.
- Испытание седла высоким давлением: на выходную сторону закрытого клапана подается давление, в 1,1 раза превышающее максимальное номинальное давление. Инспекторы тщательно контролируют посадочную поверхность, чтобы убедиться, что запорный элемент плотно прилегает к сильному обратному потоку без структурной деформации.
- Пневматическое испытание низкого давления: воздух подается под низким давлением в диапазоне от 60 до 100 фунтов на квадратный дюйм. Этот тест имеет решающее значение для обнаружения микроскопических утечек седла, которые испытания водой под высоким давлением могут временно маскировать из-за поверхностного натяжения жидкости.
Важность отраслевых сертификатов
Промышленные покупатели должны требовать объективных доказательств качества, а не полагаться на маркетинговые заявления. Выбор поставщиков должен быть строго ограничен производителями, которые поддерживают комплексные, проверенные системы управления качеством. Получение поддающихся проверке отраслевых сертификатов , таких как ISO 9001, Европейская директива по оборудованию, работающему под давлением, и конкретных монограмм API, предоставляет эмпирические доказательства того, что металлургия, прецизионная обработка и протоколы испытаний производителя неизменно соответствуют строгим международным стандартам безопасности.
Руководство по покупке: Как правильно выбрать промышленные обратные клапаны
4-этапный процесс отбора
Выбор оптимального превентора обратного потока требует методического, инженерно-технического подхода. Инженеры предприятий часто используют структурированный метод, чтобы гарантировать, что ни одна критическая переменная процесса не будет упущена из виду на этапе спецификации:
- Размер и скорость потока: Правильный размер имеет первостепенное значение. Внутренняя геометрия должна соответствовать конкретной скорости потока, а не просто диаметру трубы. Точный расчет давления открытия гарантирует, что диск остается полностью открытым во время нормальной работы, предотвращая вибрацию и чрезмерный внутренний износ.
- Температура и давление: Определите абсолютный максимум и минимум условий эксплуатации. Это определяет требуемый класс давления по ASME, который варьируется от класса 150 до класса 2500, и гарантирует, что толщина стенки корпуса сможет безопасно выдерживать механические нагрузки.
- Применение и среда. Физическое состояние среды, будь то газ, жидкость, пар или абразивная суспензия, в значительной степени определяет внутреннюю геометрию. Для сжимаемых газов требуются совершенно другие посадочные механизмы и конструкции демпфирования, чем для несжимаемых жидкостей.
- Материал: в зависимости от коррозионной активности среды и пиковой температуры укажите точные материалы корпуса и отделки, чтобы предотвратить преждевременную деградацию. Использование соответствия NACE является обязательным, если присутствует высокосернистый газ.
Партнерство с проверенным поставщиком решений в области клапанов
Готовые покупки редко бывают достаточными для тяжелых условий эксплуатации. Компоненты, взятые непосредственно из каталога, часто преждевременно выходят из строя, когда подвергаются уникальной гидродинамике конкретного химического или нефтеперерабатывающего завода. Менеджеры по закупкам и инженеры предприятий должны отдавать приоритет партнерству с производителями, которые предлагают надежную инженерную поддержку и металлургические консультации. Сотрудничая с опытным поставщиком решений в области клапанов , команды могут анализировать схемы трубопроводов и контрольно-измерительных приборов, рассчитывать точную динамику жидкости и создавать индивидуально разработанные конфигурации, которые гарантируют долгосрочную стабильность работы.
Заключение
Надлежащие промышленные обратные клапаны — незамеченные герои безопасности трубопроводов. Независимо от того, устанавливаете ли вы надежный паровой обратный клапан для предотвращения опасных термических обратных потоков или выбираете узкоспециализированный обратный клапан для водорода, который будет удерживать летучие молекулы, выбор правильного устройства управления направлением имеет жизненно важное значение для эксплуатационной эффективности.
Серьезные сервисные приложения не оставляют места для снижения качества. Всегда отдавайте приоритет строгим гидростатическим испытаниям, точному определению расхода и правильному выбору материала, а не первоначальной экономии затрат. Чтобы обеспечить безопасную и эффективную работу вашего следующего проекта трубопровода на десятилетия вперед, оцените точную гидродинамику вашей системы и выберите подходящее инженерное решение для защиты вашей критически важной инфраструктуры уже сегодня.
Часто задаваемые вопросы
В чем разница между стандартным обратным клапаном и промышленным обратным клапаном?
Промышленные обратные клапаны специально разработаны для тяжелых условий эксплуатации, характеризуются высокими номинальными значениями давления по стандарту ASME, толстостенными стенками и современной металлургической конструкцией. В отличие от стандартных коммерческих водопроводных клапанов, они проходят строгие гидростатические и пневматические испытания API 598, чтобы гарантировать надежную работу в экстремальных промышленных нагрузках и высоких температурах.
Можно ли использовать водяной обратный клапан в качестве обратного клапана газопровода?
Нет, обратный клапан для воды, как правило, не подходит и небезопасен для газовых систем. Сжимаемым газам не хватает плотности жидкости, чтобы поддерживать аэродинамическую стабильность стандартных дисков жидкостных клапанов. Для этого требуется специальный обратный клапан газопровода со специально откалиброванным давлением открытия и механизмами демпфирования вибрации, чтобы предотвратить быстрый механический отказ.
Что приводит к выходу из строя парового обратного клапана?
Паровой обратный клапан обычно выходит из строя из-за гидроудара, вызванного конденсатом, сильного термического удара или неправильного определения размера потока. Если размер клапана слишком велик для данного применения, скорость пара не сможет создать достаточную силу, чтобы удерживать диск открытым. Это вызывает быструю вибрацию, которая быстро разрушает внутренние посадочные поверхности и шарнирные пальцы.
Где должен быть установлен обратный клапан котла?
Обратный клапан котла должен быть установлен непосредственно на основной линии питательной воды котла. Обычно он располагается горизонтально или вертикально между насосом питательной воды высокого давления и барабаном котла. Его часто устанавливают последовательно с ручным запорным клапаном, чтобы решительно предотвратить выброс пара под высоким давлением обратно в систему водоснабжения.
Какие материалы лучше всего подходят для химического обратного клапана?
Выбор оптимального материала полностью зависит от конкретной коррозионной активности, концентрации и рабочей температуры жидкости. Обычные высокопрочные материалы включают нержавеющую сталь 316 для работы с мягкими кислотами, дуплексные и супердуплексные сплавы для сред с высоким содержанием хлоридов, а также усовершенствованные полимерные покрытия для сверхагрессивных смешанных химикатов, требующих нулевого контакта с металлами.
Почему для работы с H2 необходим специальный обратный клапан для водорода?
Молекулы водорода исключительно малы и могут легко проникать в стандартные пористые металлические отливки и обычные эластомерные уплотнения. В специальном обратном клапане для водорода используются поковки высокой плотности и сверхпритертое седло металл по металлу для предотвращения опасных неорганизованных выбросов. Он также использует специальные сплавы для снижения структурных рисков водородного охрупчивания.
Как проверить промышленные обратные клапаны на герметичность?
Авторитетные производители тестируют эти критически важные клапаны, используя строгие протоколы, такие как API 598 и ASME B16.34. Этот стандартизированный процесс включает гидростатические испытания корпуса при давлении, в 1,5 раза превышающем расчетное, для проверки структурной целостности. Сразу за этим следуют гидростатические испытания седла под высоким давлением и пневматические испытания под низким давлением для точного измерения и проверки допустимых скоростей утечек.
Необходимо ли устанавливать промышленные обратные клапаны в определенном направлении?
Да, они являются строго однонаправленными предохранительными устройствами и должны быть установлены точно в соответствии со стрелкой направления потока, прочно отлитой или закованной в корпус клапана. Кроме того, инженеры-монтажники должны проверить, одобрена ли конкретная конструкция внутренней пружины и диска для горизонтальной, вертикальной или вертикальной ориентации трубопровода.
