Промышленные шаровые краны 9 вопросов, чтобы сделать правильный выбор

Шаровые краны являются важными компонентами промышленных систем, обеспечивая надежный контроль расхода и герметичную работу. Выбор подходящего промышленного шарового крана может оказаться непростой задачей, поскольку на производительность влияют такие факторы, как тип среды, давление, температура и варианты привода. В этом руководстве мы рассмотрим 9 вопросов, которые помогут вам сделать правильный выбор шаровых кранов, которые помогут вам избежать дорогостоящих простоев, повысить эффективность и выбрать лучший клапан для применения в химической, водоочистной, пищевой, нефтегазовой промышленности.

Почему так важен выбор правильного промышленного шарового крана

Выбор неправильного промышленного шарового крана может вызвать серьезные проблемы. Утечки могут возникать с течением времени, создавая угрозу безопасности и неэффективность системы. Неправильный выбор клапана часто приводит к частому техническому обслуживанию, неожиданным простоям и более высоким эксплуатационным расходам. Неэффективность потока может снизить производительность и увеличить потребление энергии, особенно в трубопроводах высокого давления.

Шаровые краны необходимы во многих отраслях промышленности. Они обычно используются на химических и нефтехимических заводах, водоочистных сооружениях, в производстве продуктов питания и напитков, а также на нефтегазовых предприятиях. Любая система, требующая точного контроля расхода и надежного перекрытия, выигрывает от правильного клапана.

Преимущества шаровых кранов

• Герметичные уплотнения: предотвращают утечку жидкости, обеспечивая безопасность и эффективность трубопроводов.

• Быстрая работа: клапаны быстро открываются и закрываются, что делает их идеальными для систем, требующих быстрого управления.

• Долговечность и длительный срок службы. Шаровые краны могут выдерживать высокое давление, перепады температур и суровые условия окружающей среды.

• Широкий диапазон давления и температуры: они работают в широком диапазоне условий: от водопроводов низкого давления до высокотемпературных химических процессов.

Они просты в эксплуатации и требуют меньшего обслуживания, чем другие типы клапанов. Это делает их надежными для критически важных систем. Инженеры часто выбирают их, потому что они эффективно сочетают эффективность, безопасность и долговечность.

9 основных вопросов, которые следует задать при выборе промышленных шаровых кранов

Выбор правильного шарового крана подразумевает не только размер или материал. Нам необходимо оценить, как оно взаимодействует с системой, средствами массовой информации и условиями эксплуатации. Вот девять основных вопросов, которые помогут вам в процессе отбора.

1. Какая технологическая среда будет проходить через клапан?

Совместимость сред является одним из наиболее важных факторов длительной работы клапана. Тип жидкости или газа, протекающего через систему, напрямую влияет на то, какой материал корпуса клапана и уплотнения будет работать лучше всего. Выбор неправильного материала может со временем привести к коррозии, утечкам или даже катастрофическому выходу из строя.

• Коррозионные химические вещества → нержавеющая сталь или специальные сплавы, такие как монель или инконель, устойчивые к химическому воздействию.

• Вода и пар → латунные или бронзовые клапаны экономичны и долговечны, выдерживают умеренные температуры и давления.

• Клапаны природного газа → углеродистой стали с соответствующими уплотнительными материалами безопасно выдерживают типичное давление газа.

Некоторые жидкости содержат взвешенные твердые вещества или абразивы, такие как суспензия, песок или твердые частицы. Для них требуются закаленные или футерованные корпуса и седла клапанов для предотвращения износа и сохранения производительности. Химические свойства, такие как pH, окислительный потенциал и вязкость, также влияют на то, как часто клапан требует технического обслуживания и как долго он прослужит.

2. Каковы требуемые номинальные значения давления и температуры?

Каждый шаровой кран имеет номинальное давление и температуру, определяющий безопасные пределы эксплуатации. Эти номиналы указывают максимальное давление, которое клапан может безопасно выдерживать при данной температуре. Превышение этих пределов может нарушить герметичность клапана, привести к утечке или повреждению корпуса клапана.

• Для систем высокого давления часто требуется конструкция клапана из кованой стали или усиленная. Эти клапаны сохраняют целостность в экстремальных условиях.

• При экстремальных температурах — как высоких, так и низких — могут потребоваться специальные материалы седла, такие как PEEK, или конструкция «металл по металлу», чтобы предотвратить деформацию или утечки.

• Учет колебаний имеет важное значение. В реальных условиях эксплуатации клапаны испытывают скачки давления или перепады температуры, поэтому всегда выбирайте клапан, номинал которого превышает максимально ожидаемые условия эксплуатации.

3. Какой размер клапана и коэффициент расхода (Cv) необходимы?

Размер клапана и коэффициент расхода (Cv) определяют, насколько эффективно клапан пропускает жидкость. Cv измеряет скорость потока воды в галлонах в минуту через клапан при перепаде давления 1 фунт на квадратный дюйм. Клапан с правильным Cv предотвращает возникновение узких мест или чрезмерных потерь энергии.

• Соответствие размера клапана диаметру трубопровода обеспечивает плавный поток. Слишком маленький клапан ограничивает поток, увеличивает перепад давления и может вызвать нагрузку на насосы.

• Клапаны слишком большого размера могут тратить энергию, создавать турбулентность или стоить дороже, чем необходимо.

• Correct Cv оптимизирует производительность системы, сокращает объем технического обслуживания и предотвращает ненужные эксплуатационные расходы.

Например, для 2-дюймового трубопровода, по которому подается вода под средним давлением, может потребоваться 2-дюймовый полнопроходной клапан с Cv, рассчитанным на ожидаемый расход. Если вы выберете клапан меньшего размера, перепады давления могут возрасти и пострадать оборудование, расположенное ниже по потоку. И наоборот, использование клапана увеличенного размера может увеличить первоначальную стоимость и немного снизить точность управления в приложениях дросселирования.

Совет: Всегда сверяйтесь с блок-схемами или калькуляторами размеров клапанов при указании Cv. Для сложных систем привлеките специалиста по клапанам, чтобы обеспечить точный размер.

4. Какая конфигурация порта подходит?

Конфигурация порта определяет, как жидкость протекает через клапан и насколько сильно происходит падение давления. Выбор неправильного порта может снизить эффективность, увеличить потребление энергии или ограничить возможности управления.

• Полнопроходные клапаны: диаметр отверстия соответствует диаметру трубы, обеспечивая максимальный поток при минимальном перепаде давления. Идеально подходит для систем, где важен неограниченный поток.

• Клапаны с уменьшенным проходом: диаметр меньше, чем у трубы, что снижает стоимость и вес. Поток слегка ограничен, что допустимо в системах, не требующих полной производительности.

• Клапаны с V-образным отверстием: Шар имеет V-образное отверстие для точного контроля потока. Отлично подходит для дросселирования или применений, требующих переменных скоростей потока без кавитации.

Рекомендации по выбору:

• Полный порт → трубопроводы с частой перекачкой, минимальные потери энергии.

• Уменьшенный порт → экономичные установки с умеренным расходом.

• V-порт → дозирование химикатов, распределение пара или перекачивание суспензии, где необходим точный контроль.





5. Какой тип срабатывания требуется?

То, как вы управляете клапаном, влияет на эффективность, скорость и безопасность. Способ срабатывания определяет, насколько быстро открывается или закрывается клапан и возможно ли дистанционное или автоматическое управление.

• Ручной рычаг: простой, недорогой, подходит для периодического использования. Требует прямого доступа.

• Пневматический: использует сжатый воздух; быстрая работа и идеально подходит для систем с большим циклом работы. Надежность даже в суровых условиях.

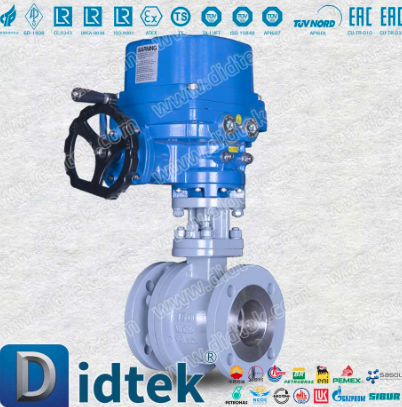

• Электрический: обеспечивает дистанционное или программируемое управление. Лучше всего подходит для автоматизированных процессов, но потребляет больше энергии и требует проводки.

• Гидравлический: обеспечивает сильное усилие и точное позиционирование. Подходит для больших клапанов или трубопроводов высокого давления.

Факторы, которые следует учитывать:

• Частота работы → частая езда на велосипеде предпочтительнее пневматической или электрической.

• Доступность → в удаленных местах может потребоваться автоматическое срабатывание.

• Окружающая среда → в опасных зонах могут потребоваться взрывозащищенные или искробезопасные приводы.

6. Какая конструкция и конструкция корпуса клапана лучше всего?

Конструкция кузова влияет на установку, обслуживание и долговечность. Каждая конструкция имеет компромисс между стоимостью, удобством обслуживания и пригодностью для применения.

• Цельный: компактный, недорогой, идеально подходит для небольших линий. Для обслуживания требуется полное удаление.

• Двухкомпонентный: легче установить в ограниченном пространстве. Возможна разборка половины для мелкого ремонта.

• Трехкомпонентный: позволяет проводить техническое обслуживание или замену седла, не снимая весь клапан. Отлично подходит для систем, требующих особого ухода.

• Верхний вход: большие клапаны выигрывают от обслуживания в линии. Сокращает время простоев, часто встречающееся на химических и нефтеперерабатывающих заводах.

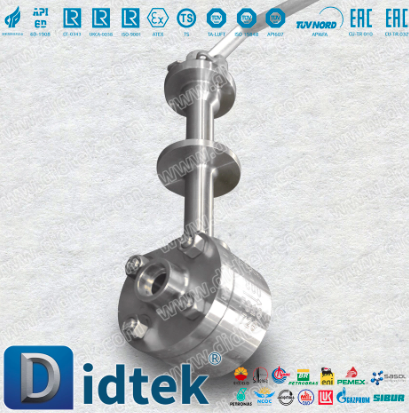

• Сварной корпус: Прочная, герметичная конструкция для работы под высоким давлением или агрессивных жидкостей. Невозможно разобрать; установка должна быть точной.

7. Какие материалы седла и уплотнения подходят?

Материалы седла и уплотнения напрямую влияют на надежность клапана, предотвращение утечек и химическую совместимость. Выбор неправильного материала может привести к частому обслуживанию, утечкам или преждевременному выходу из строя.

• ПТФЭ (тефлон): отличная химическая стойкость. Работает при умеренных температурах. Идеально подходит для кислот, оснований и химикатов общего назначения.

• PEEK: выдерживает более высокие температуры и обладает хорошей химической стойкостью. Подходит для сложных процессов, таких как пар или горячее масло.

• Металл-металл: рассчитан на экстремальное давление или температуру. Нет мягкого уплотнения; идеально подходит для применений с высокими нагрузками, где мягкие уплотнения могут выйти из строя.

• Резина (EPDM, NBR, Viton): Гибкая, хорошо герметизирует при низких температурах. Подходит для воды, мягких химикатов или систем низкого давления.

Что учитывать при выборе:

• Сопоставьте материал с технологической средой и ее химическими свойствами.

• Оцените износостойкость при работе с абразивными жидкостями или суспензиями.

• Проверьте температурный диапазон: некоторые материалы сжимаются или расширяются под воздействием тепла, что влияет на герметичность.

• Учитывайте частоту технического обслуживания: мягкие уплотнения, такие как ПТФЭ, могут нуждаться в замене раньше, чем седла металл-металл.

8. Какие факторы окружающей среды влияют на выбор клапана?

Внешняя среда влияет на корпус клапана, выбор привода и защитные покрытия. Пренебрежение этим может сократить срок службы клапана и надежность системы.

• Наружная установка → коррозионно-стойкие покрытия, корпус из нержавеющей стали, атмосферостойкие или герметичные приводы.

• Опасные или взрывоопасные зоны → во избежание воспламенения используйте взрывозащищенные или искробезопасные приводы.

• Высокая вибрация или механическое воздействие → надежное крепление, демпферы, усиленный корпус.

• Экстремальные температуры → теплоизоляция, теплозащитные экраны или термостойкие материалы.

Дополнительные советы:

• При выборе материалов сочетайте внутреннюю среду и внешнюю среду.

• Убедитесь, что приводы совместимы с условиями: например, на некоторых открытых площадках пневматические приводы устойчивы к пыли лучше, чем электрические.

• В агрессивных средах рассмотрите возможность модернизации покрытия или сплава.

Совет: Регулярные проверки в суровых условиях продлевают срок службы клапана и предотвращают незапланированные простои.

9. Какие сертификаты и стандарты соответствия необходимы?

Сертификаты подтверждают качество, безопасность и соответствие отраслевым стандартам. Выбор клапанов без надлежащей сертификации может создать юридические, эксплуатационные проблемы или проблемы с безопасностью.

• ANSI/ASME → Подтверждает устойчивость фланцев и корпусов клапанов к давлению и температуре.

• NACE → Обеспечивает устойчивость к сернистым газам и коррозии в химической/нефтегазовой промышленности.

• NSF/FDA → Требуется для продуктов питания, напитков и фармацевтических препаратов. Гарантирует санитарное исполнение и безопасность материала.

• ISO → Подтверждает глобальные производственные стандарты и системы управления качеством.



Часто задаваемые вопросы

Вопрос 1: Почему совместимость сред важна при выборе промышленного шарового крана?

Ответ: Совместимость сред имеет важное значение, поскольку тип жидкости или газа определяет наилучшие материалы корпуса клапана и уплотнений, а использование неправильного материала может привести к утечкам, коррозии или преждевременному выходу из строя. Для работы с коррозионными химикатами требуется нержавеющая сталь или специальные сплавы, вода и пар хорошо работают с латунью или бронзой, а для природного газа обычно требуется углеродистая сталь. Для поддержания производительности абразивных или шламовых жидкостей могут потребоваться закаленные клапаны или клапаны с футеровкой.

Вопрос 2: Как определить требуемые номинальные значения давления и температуры?

О: Вам следует проверить номинальное давление и температуру клапана, которые определяют безопасные пределы эксплуатации. Важно учитывать нормальные рабочие колебания и скачки давления. Для систем высокого давления часто требуются клапаны из кованой стали или армированные, а при экстремальных температурах требуются специальные материалы седел, такие как PEEK или конструкция «металл по металлу», для предотвращения утечек и деформации.

В3: Какой размер клапана и коэффициент расхода (Cv) мне выбрать?

Ответ: Размер клапана и коэффициент расхода, или Cv, определяют, насколько эффективно жидкость проходит через клапан. Соответствие размера клапана трубопроводу обеспечивает плавный поток, предотвращает падение давления и позволяет избежать нагрузки на насосы. Клапаны слишком большого размера могут увеличить стоимость и турбулентность, а клапаны меньшего размера могут ограничить поток. Правильный Cv оптимизирует производительность системы и снижает потребность в обслуживании.

Вопрос 4: Как выбрать правильную конфигурацию порта?

О: Конфигурация порта влияет на расход и падение давления. Полнопроходные клапаны обеспечивают максимальный поток при минимальном ограничении, клапаны с уменьшенным отверстием снижают стоимость и слегка ограничивают поток, а клапаны с V-образным отверстием обеспечивают точный контроль дросселирования. Выбор зависит от скорости потока, эффективности системы и требований к управлению.

Заключение

Выбор правильного шарового крана может существенно повлиять на эффективность, безопасность и долгосрочную работу системы. От понимания среды и условий эксплуатации до выбора правильного привода и материалов — каждое решение влияет на надежность и потребности в обслуживании. Не позволяйте небольшим ошибкам привести к дорогостоящим простоям или снижению производительности потока.

В Didtek Valve Group Co., Ltd .мы предлагаем широкий ассортимент промышленных шаровых кранов, предназначенных для различных применений в химической, водоочистной, пищевой, нефтегазовой и нефтегазовой промышленности. Изучите наши решения и обеспечьте бесперебойную работу вашей системы с помощью клапанов, точно соответствующих вашим требованиям.
