Пружинный обратный клапан против поворотного обратного клапана: различия и применение

Выбор неправильного клапана может быстро вывести из строя дорогой промышленный насос. Обе категории клапанов эффективно блокируют опасный обратный поток. Однако необдуманный выбор часто приводит к серьезному гидравлическому удару и последующему отказу системы. Сегодняшний промышленный ландшафт требует абсолютной точности. Понимание нюансов между этими механизмами имеет первостепенное значение для любого инженера по трубопроводам или руководителя объекта. Это подробное руководство поможет вам разобраться в сложностях этих важнейших компонентов, гарантируя разумный, основанный на данных выбор для вашей инфраструктуры.

Ключевые выводы

• Работа Это делает их идеальными для систем с высоким расходом и низким перепадом давления. К сожалению, они по-прежнему весьма подвержены гидравлическим ударам. поворотных устройств полностью зависит от силы тяжести и скорости потока жидкости.
• В пружинных устройствах используется механическая спиральная пружина, закрывающая диск независимо от силы тяжести. Это обеспечивает универсальную ориентацию установки и обеспечивает превосходную защиту от гидроударов.
• Правильный выбор обратного поворотного клапана во многом зависит от расположения горизонтальных трубопроводов и физических характеристик среды. Ярким примером являются сточные воды, содержащие тяжелые твердые частицы.
• Выбор между поворотным и пружинным обратным клапаном в конечном итоге сводится к пространственным ограничениям, необходимой ориентации установки, скорости жидкости и критической необходимости бесшумной работы в трубопроводе.

Текущие отраслевые тенденции в предотвращении обратного потока в трубопроводах

Современные системы контроля жидкости быстро развиваются. Мы наблюдаем явный сдвиг в сторону густонаселенной городской инфраструктуры и передовых систем отопления, вентиляции и кондиционирования. Эта эволюция привела к резкому увеличению количества бесшумных пружинных клапанов. Инженеры все чаще отдают приоритет совокупной стоимости владения над первоначальными затратами на закупки. Они признают, что смягчение гидравлического удара продлевает срок службы всей трубопроводной сети.

Кроме того, требования устойчивого развития подталкивают предприятия к оптимизации энергопотребления насосов. Это требует тонкого баланса. Инженеры должны сопоставить низкий перепад давления гравитационных клапанов с защитными и противозахлопывающими возможностями подпружиненных альтернатив. Протоколы профилактического обслуживания также отдают предпочтение прочным материалам, побуждая покупателей выбирать высококачественные сплавы и специальные материалы для посадочных мест для обеспечения долгосрочной надежности.

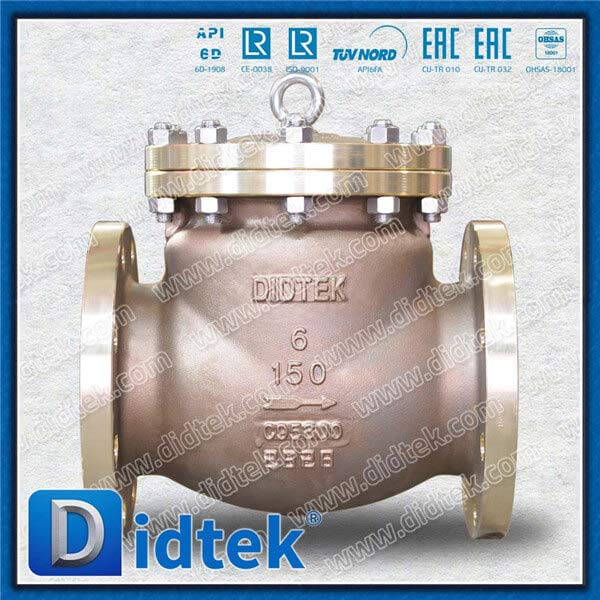

Что такое обратный клапан: конструкция и механика

Чтобы понять основные различия между этими средствами защиты трубопроводов, мы должны сначала определить принципы их работы. Поворотный агрегат представляет собой самодействующее механическое устройство, предназначенное для обеспечения потока жидкости в одном направлении. Он полностью функционирует на основе гидродинамики и гравитационного притяжения.

Когда жидкость поступает в корпус клапана в прямом направлении, кинетическая энергия заставляет неуправляемый диск отклониться вверх от обработанного седла. Технические специалисты часто называют этот диск заслонкой. Представьте себе тяжелую металлическую дверь, которую распахивает порыв ветра. Пока скорость потока остается постоянной, диск остается в подвешенном состоянии. Это позволяет средствам массовой информации проходить с минимальными препятствиями.

И наоборот, когда прямой поток уменьшается, сила тяжести тянет этот тяжелый диск вниз. Любой последующий обратный поток плотно прижимает диск к посадочной поверхности, герметизируя трубопровод. Часто можно услышать отчетливый треск диска, установленного на крупных муниципальных водопроводах. С точки зрения материалов, устройства промышленного класса часто имеют прочные корпуса из литой стали или специальной бронзы C95800. В сочетании с диском из NBR эти материалы обеспечивают герметичное уплотнение даже в сложных средах с высоким содержанием твердых частиц.

Плюсы гравитационных клапанов

• Низкое падение давления: в полностью открытом состоянии диск полностью выдвигается из канала потока. Жидкость встречает минимальное физическое сопротивление. Это приводит к очень низкому перепаду давления на клапане, что делает его очень энергоэффективным для систем с непрерывным потоком большого объема.
• Высокая пропускная способность: беспрепятственная внутренняя геометрия обеспечивает максимальную пропускную способность. Они являются основным продуктом крупномасштабного муниципального и промышленного перемещения жидкостей.
• Обращение с твердыми частицами: отсутствие внутренних пружин или центральных направляющих означает, что меньше щелей, в которые может попасть мусор. Эмпирически доказано, что они превосходны для сред, содержащих твердые частицы, взвешенные вещества или вязкие жидкости, такие как неочищенные сточные воды.

Минусы гравитационных клапанов

• Высокая чувствительность к гидравлическому удару: Механизм закрытия основан на силе тяжести и обратном потоке. Диск часто захлопывается после того, как жидкость уже изменила направление. Эта внезапная остановка создает сильный гидравлический удар, известный в полевых условиях как удар клапана.
• Строгие требования к установке: работа этих клапанов в зависимости от силы тяжести ограничивается преимущественно горизонтальными трубопроводами. Они могут функционировать только по вертикальным линиям, если жидкость течет вверх.
• Более медленное время закрытия: пассивная зависимость от силы тяжести делает время механического срабатывания значительно медленнее по сравнению с пружинными конфигурациями.

Что такое пружинный обратный клапан: конструкция и механика

Пружинный обратный клапан работает по принципиально иному механическому принципу. В инженерных схемах их часто обозначают как бесшумные обратные клапаны, линейные обратные клапаны или обратные клапаны сопел. Вместо того, чтобы ждать гравитации, это устройство использует калиброванную механическую пружину, которая управляет движением внутреннего диска.

Чтобы механизм открылся, давление жидкости вперед должно превышать натяжение спиральной пружины. Этот конкретный порог давления известен как давление открытия. Как только давление срабатывания преодолевается, жидкость толкает диск линейно вдоль центральной направляющей. Это сжимает пружину и позволяет среде обтекать узел.

Наиболее критическая фаза эксплуатации наступает, когда прямой поток начинает замедляться. Прежде чем жидкость сможет физически изменить направление движения, накопленная в пружине механическая энергия активно толкает диск обратно на свое место. Внутренняя структура представляет собой тщательно спроектированную сборку. Он включает в себя центральный направляющий шток, усталостную пружину сжатия и направляющий диск, перемещающийся параллельно потоку потока. Современные варианты, такие как подъемный обратный клапан , также используют аналогичные направляющие механизмы для обеспечения точной посадки в системах с паром и газом под высоким давлением.

Плюсы пружинных клапанов

• Бесшумная работа и предотвращение гидроударов: эти устройства активно закрывают клапан в ту микросекунду, когда скорость движения вперед достигает нуля. Крайне важно, чтобы они уплотнились до того, как обратный поток сможет набрать обороты. Это устраняет разрушительную акустическую волну, вызывающую захлопывание клапана.
• Универсальная ориентация установки: закрывающая сила создается за счет механического натяжения, а не силы тяжести. Эти клапаны действительно всенаправлены. Проектировщики трубопроводов могут смело указывать их для горизонтальной, вертикальной или диагональной компоновки.
• Компактная занимаемая площадь: Конфигурации с линейной пружиной обычно имеют гораздо более короткие габаритные размеры. Они существенно легче. Это делает их спасательным кругом для технических специалистов, перемещающихся в тесных механических помещениях и с установленным на рамах оборудованием.

Минусы пружинных клапанов

• Более высокий перепад давления: жидкость должна постоянно прилагать силу, противодействуя натяжению пружины, чтобы канал оставался открытым. Диск и центральная направляющая остаются непосредственно на пути потока, создавая турбулентность и более высокий измеримый перепад давления. Насосы, расположенные выше по течению, должны работать усерднее, чтобы преодолеть это сопротивление.
• Плохая производительность при работе с твердыми частицами: внутренний направляющий механизм и сама пружина создают физические ловушки. Шлам, неочищенные сточные воды или жидкости, содержащие крупные взвешенные твердые частицы, быстро забивают пружинный механизм, что приводит к катастрофическому выходу из строя.
• Более высокая первоначальная стоимость: потребность в прецизионно обработанных внутренних направляющих и специальных пружинных материалах обычно увеличивает затраты на их производство.

Основная сравнительная таблица: техническая разбивка

5 ключевых отличий, влияющих на закупки

Оценивая эти две разные технологии, инженеры должны выходить за рамки основной функции предотвращения обратного потока. Структурные различия диктуют совершенно разное поведение гидродинамики. Ниже приводится подробная разбивка пяти ключевых отличий, которые влияют на решения о закупках на месте.

Механизм закрытия и скорость

Наиболее определяющее различие заключается в том, как инициируется процесс герметизации. Агрегат распашного типа является пассивным устройством. Он ожидает гравитационного притяжения и полагается на физическое разворот жидкости, чтобы плотно прижать заслонку к седлу. Эта пассивная реакция по своей сути вялая. Напротив, подпружиненный блок действует активно. Пружина сжатия оказывает постоянное закрывающее усилие. В тот момент, когда кинетическая энергия движения вперед падает ниже напряжения пружины, уплотнение быстро срабатывает. Это происходит совершенно независимо от обратного импульса жидкости.

Гидроудар и удар клапана

Гидравлический удар — это сильный скачок давления, возникающий, когда движущаяся жидкость вынуждена резко остановиться. В установке с гравитационным приводом низкая скорость закрытия означает, что обратный поток часто уже движется с высокой скоростью до того, как диск полностью сядет. Когда он, наконец, захлопывается против этого высокоскоростного обратного потока, он генерирует мощную волну акустического давления. Эта волна способна рвать трубы, выдувать прокладки и разрушать крыльчатки насосов. Пружинные устройства полностью предотвращают это явление. За счет принудительного закрытия уплотнения точно в тот момент, когда прямой поток прекращается, обратный поток никогда не имеет возможности установить опасную скорость.

Ограничения по ориентации установки

Пространственные ограничения часто определяют выбор компонентов на рабочей площадке. Традиционный поворотный блок необходимо устанавливать так, чтобы шарнирный штифт был горизонтально выровнен в верхней части трубопровода. Если диск установлен в горизонтальной трубе штифтом сбоку, сила тяжести не сможет закрыть диск. Более того, при установке в вертикальной трубе с нисходящим потоком заслонка удерживается в открытом состоянии под действием силы тяжести. Альтернативно, пружинные механизмы не полагаются на силу тяжести. Механическая сила обеспечивает действительно всенаправленную установку, обеспечивая максимальную гибкость в сложных многоуровневых схемах трубопроводов.

Перепад давления и турбулентность потока

С точки зрения гидродинамики коэффициент расхода сильно различается в двух конструкциях. В полностью открытом состоянии гравитационные клапаны обеспечивают почти полнопроходной и беспрепятственный путь потока. Жидкость сохраняет ламинарный профиль потока, что приводит к минимальным потерям энергии. Пружинные клапаны размещают тарелку прямо в центре пути потока. Следовательно, жидкость должна расходиться вокруг препятствия и постоянно преодолевать механическое сопротивление. Это расхождение создает турбулентный поток и измеримый перепад давления.

Требования к занимаемой площади и пространству

Физические размеры играют решающую роль в современном дизайне технических помещений, где площадь в квадратных футах имеет большое значение. Гравитационно-зависимые клапаны требуют большого и громоздкого корпуса для размещения шарнирного механизма. Им необходим достаточный внутренний зазор, чтобы диск мог полностью повернуться вверх. Это приводит к получению тяжелого компонента с большим монтажным расстоянием. Линейные пружинные конструкции очень компактны. Линейное перемещение внутренних компонентов позволяет сделать корпус клапана значительно короче, экономя ценное пространство.

Разбивка приложений: где что использовать?

Теоретическая механика должна быть воплощена в практических, реальных приложениях. Выбор между этими двумя вариантами редко бывает произвольным. Скорее, это продиктовано конкретными, неумолимыми требованиями промышленной среды.

Идеальные сценарии для гравитационных клапанов

• Подъемные станции очистки сточных вод: Муниципальные канализационные системы часто транспортируют сырую, неочищенную воду, содержащую тяжелый мусор и ветошь. Беспрепятственный путь потока позволяет этим твердым частицам проходить без застревания.
• Крупномасштабное распределение воды. В крупных водопроводах, пролегающих по пересеченной местности, минимизация потерь давления на протяжении многих миль трубопроводов является абсолютным наивысшим приоритетом. Низкий перепад давления экономит муниципалитетам огромное количество электроэнергии на насосных станциях.
• Системы с низкой скоростью жидкости: в установках, где скорость жидкости естественным образом низкая, а направление потока меняется постепенно, риск гидравлического удара минимален. Инженеры могут смело извлечь выгоду из экономической эффективности этих моделей.

Идеальные сценарии для пружинных клапанов

• Чиллерные установки HVAC и питание котлов. В коммерческих высотных зданиях контуры охлажденной воды быстро включаются и выключаются. Немедленное закрытие с помощью вспомогательного оборудования жизненно важно для защиты дорогостоящего вращающегося оборудования от гидравлического удара.
• Химические нефтеперерабатывающие заводы: Химические трубопроводы часто требуют точного контроля потока и работают под высоким давлением. Возможность быстрой герметизации предотвращает опасный обратный поток летучих химикатов.
• Морские и морские платформы: в плотно расположенных технических помещениях или на салазках компактные размеры и возможность установки во всех направлениях делают их единственным жизнеспособным инженерным решением.

Полезное руководство по выбору: как выбрать

Принятие эмпирического решения на основе данных требует от инженеров оценки нескольких системных переменных. Правильный выбор размера и выбора – это не просто соответствие диаметров труб. Выбор неправильного механизма может привести к преждевременному выходу компонента из строя или серьезному ограничению потока. Используйте следующие стандарты для определения спецификаций на месте.

Стандарт 1: Оценка профиля среды
Физические характеристики жидкости определяют выбор первого крупного фильтра. Вы перекачиваете неочищенные сточные воды, шламы или жидкости с высоким содержанием взвешенных веществ? Укажите гравитационную конструкцию. Беспрепятственный путь потока предотвращает застревание волокнистых материалов. И наоборот, если вы работаете с чистыми средами, такими как питьевая вода, продукты нефтепереработки или сжатый воздух, подпружиненные механизмы совершенно безопасны и очень выгодны.

Стандарт 2. Составьте карту ориентации трубопроводов.
Просмотрите свои изометрические чертежи. Если ваш трубопровод проходит горизонтально или вертикально вверх, приемлемы оба типа клапанов. Однако если ваш трубопровод требует вертикального нисходящего потока или сложной диагональной прокладки, использование гравитационных агрегатов строго запрещено. Необходимо выбрать модель с пружиной, чтобы обеспечить плотное прилегание диска к седлу независимо от угла установки.

Стандарт 3: Расчет скорости потока и падения давления.
Для открытия каждого обратного клапана требуется определенное давление открытия. Гравитационные установки имеют исключительно низкое давление открытия, что делает их идеальными для систем низкого давления, в которых приоритет отдается максимальной скорости потока. Пружинные устройства обеспечивают более высокий перепад давления. Вы должны свериться с кривыми производительности насосов, чтобы убедиться, что ваши насосы выше по потоку имеют достаточное давление напора, чтобы преодолеть постоянное сопротивление пружины без остановки процессов ниже по потоку.

Стандарт 4: Анализ общей стоимости владения
Технические покупатели должны рассчитывать затраты в течение жизненного цикла оборудования. Традиционная гравитационная установка более рентабельна с самого начала. Тем не менее, при установке в системе с частой сменой насосов возникающий в результате гидравлический удар может привести к разрушению соединений труб и разрушению насосов. В условиях высоких циклов немного более высокие первоначальные инвестиции в прецизионный пружинный блок окупаются за счет нейтрализации гидравлического удара и значительного снижения долгосрочных затрат на техническое обслуживание.

Заключение

В инженерных дебатах вокруг этих важнейших компонентов трубопровода не существует универсального лучшего варианта. Оптимальный выбор полностью зависит от соответствия структурных и динамических характеристик конкретным требованиям вашей трубопроводной системы.

Как правило, используйте клапаны с гравитационным приводом для тяжелых условий беспрепятственного потока на строго горизонтальных или вертикально направленных вверх трубопроводах. Выбирайте подпружиненные клапаны для чистых сред, жестких пространственных ограничений, вертикальных и нисходящих потоков и, что особенно важно, всякий раз, когда необходимо устранить гидравлический удар для защиты дорогих насосов.

Если вы в настоящее время проектируете трубопровод или заменяете вышедшую из строя инфраструктуру, выбор правильного клапана — это не игра в угадайку. Мы настоятельно рекомендуем вам просмотреть обширный каталог Didtek Valve, чтобы найти точное инженерное решение, адаптированное к вашим конкретным расходам, типам сред и параметрам давления.

Часто задаваемые вопросы

Можно ли установить обратный клапан вертикально?

Да, но при строго ограниченных условиях. Клапан поворотного типа можно устанавливать на вертикальном трубопроводе только в том случае, если поток жидкости движется вертикально вверх. В этой конфигурации восходящий импульс жидкости толкает диск к раскрытию. Когда поток прекращается, сила тяжести помогает притянуть диск обратно на седло. Если поток движется вертикально вниз, сила тяжести будет постоянно удерживать тяжелый диск в открытом положении, делая клапан бесполезным.

Какой обратный клапан лучше защищает от гидроудара?

Подпружиненный обратный клапан значительно лучше предотвращает гидравлический удар. Гидравлический удар возникает, когда жидкость быстро меняет направление и с силой захлопывает открытый клапан. Клапан с гравитационным приводом при закрытии опирается на обратный поток, практически гарантируя эффект захлопывания. Подпружиненный клапан использует механическое напряжение для активного прижима диска к седлу в тот момент, когда скорость прямого потока падает до нуля, полностью предотвращая ударную волну.

Ограничивают ли пружинные обратные клапаны поток?

Да, они вводят более высокую степень ограничения потока по сравнению с гравитационными аналогами. Внутренняя направляющая, диск и сама спиральная пружина расположены непосредственно в центре пути потока. Жидкость должна постоянно расходовать кинетическую энергию, чтобы удерживать пружину сжатой. Это внутреннее препятствие создает турбулентность и приводит к более высокому перепаду давления на клапане.

Являются ли пружинные обратные клапаны дороже, чем поворотные обратные клапаны?

В целом да. Процесс производства пружинного клапана предполагает более жесткие допуски и более сложные внутренние компоненты. Для линейного пружинного клапана требуются прецизионные центральные направляющие, пружины из специального сплава, устойчивые к усталости, и точно откалиброванные посадочные механизмы. Предприятия часто быстро окупают эти более высокие первоначальные инвестиции за счет предотвращения разрывов труб и ремонта насосов, связанных с повреждением гидроудара.

Как различаются виды отказов в двух конструкциях?

Клапаны с гравитационным приводом обычно выходят из строя из-за износа шарнирного пальца. Непрерывное раскачивающее движение в турбулентном потоке может привести к разрушению штифта, что приведет к смещению диска. Пружинные клапаны обычно выходят из строя из-за усталости пружины или внутреннего засорения. Если твердые частицы минуют расположенные выше сетчатые фильтры, они могут попасть в направляющую пружины, что приведет к заклиниванию клапана в частично открытом положении.

Можно ли использовать обратный клапан для систем сжатого воздуха?

Это крайне обескураживает. В системах сжатого воздуха и газа отсутствует плотность жидкости, необходимая для демпфирования движения заслонки из тяжелого металла. Быстрые пульсации воздушных компрессоров вызывают сильное колебание ненаправляемого диска, что приводит к быстрому механическому износу и преждевременному выходу из строя шарнирного пальца. Пружинные клапаны или специальные подъемные обратные клапаны являются отраслевым стандартом для пневматических систем.

Каков типичный срок службы этих обратных клапанов?

Срок службы во многом зависит от приложения, носителя и графика обслуживания. В системах с чистой водой и постоянным потоком гравитационный клапан из высококачественной литой стали может прослужить от 15 до 20 лет. Пружинные клапаны в высокоцикловых системах отопления, вентиляции и кондиционирования воздуха обычно требуют замены внутренней пружины и уплотнения каждые 5–7 лет для поддержания максимальной защиты от ударов. Регулярный осмотр внутренних компонентов жизненно важен для обеих конструкций.
