1. Введение
Знаете ли вы, что такой небольшой компонент, как обратный клапан, может предотвратить серьезные сбои в системе? Эти, казалось бы, простые устройства имеют решающее значение для контроля жидкости во многих отраслях промышленности.
В этой статье мы рассмотрим различные типы обратных клапанов и их применение. Вы узнаете, как правильно выбрать обратный клапан для вашей системы, чтобы предотвратить обратный поток, защитить оборудование и сохранить эффективность.
2. Как работают обратные клапаны
2.1 Что такое обратный клапан?
Обратный клапан — это односторонний клапан, который позволяет жидкости течь в одном направлении, автоматически предотвращая обратный поток. Основная функция обратного клапана — защита систем от обратного потока, который может вызвать загрязнение, повреждение оборудования или сбой технологического процесса.
К основным компонентам обратного клапана относятся:
● Корпус клапана: Внешний корпус, в котором удерживаются все остальные компоненты.
● Седло: поверхность, на которую опирается уплотнительный элемент, когда клапан закрыт.
● Диск (или уплотнительный элемент): деталь, которая перемещается для открытия или закрытия клапана.
Эти компоненты работают вместе, чтобы гарантировать, что, когда жидкость течет в заданном направлении, клапан открывается, обеспечивая проход. Когда поток меняется на противоположное, клапан закрывается, чтобы остановить обратный поток.
2.2 Как работают обратные клапаны?
Обратные клапаны работают по принципу перепада давления. Когда жидкость течет вперед, давление заставляет клапан открываться, позволяя жидкости проходить через него. Если поток останавливается или меняет направление, противодавление заставляет клапан закрываться, предотвращая обратный поток.
Существуют различные механизмы закрытия клапана, в том числе:
● Сила тяжести. В обратных клапанах с гравитационным приводом, таких как поворотный обратный клапан, сила тяжести притягивает диск обратно на место, чтобы закрыть клапан, когда поток прекращается.
● Пружина. Пружинные обратные клапаны используют пружину, которая помогает закрыть клапан при изменении направления потока, что позволяет сократить время срабатывания.
Каждый тип обратных клапанов по-своему основывается на этих принципах, что делает их подходящими для конкретных применений.
3. Распространенные типы обратных клапанов

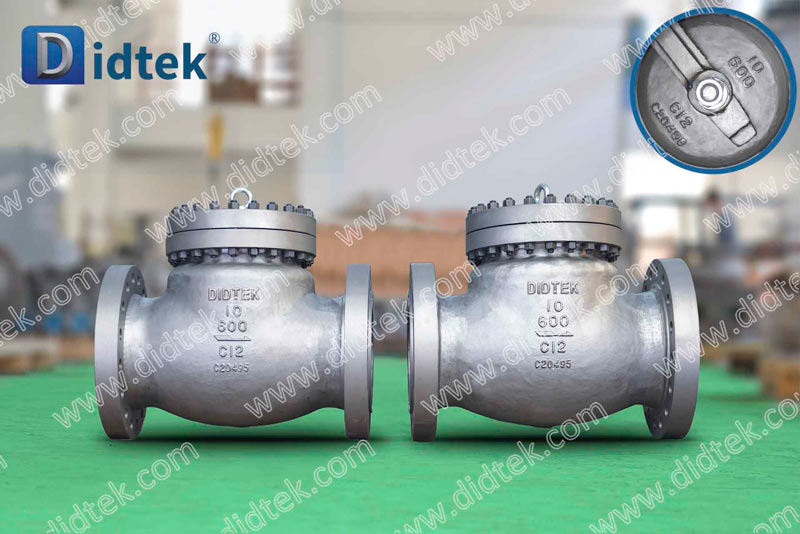

3.1 Поворотный обратный клапан
Конструкция и функции: В поворотном обратном клапане используется шарнирный диск, который открывается, когда жидкость течет в прямом направлении. Он опирается на силу тяжести или противодавление, чтобы вернуть диск на свое место, когда поток меняет направление. Такая конструкция обеспечивает минимальное сопротивление потоку.
Преимущества:
● Обеспечивает низкий перепад давления, позволяя жидкостям течь более свободно с минимальными потерями энергии.
● Простое управление благодаря простому механизму шарнирного диска.
Приложения:
● Системы водоочистки: обычно используются для регулирования потока жидкости на муниципальных и промышленных водоочистных станциях, предотвращая обратный поток очищенной воды.
● Большие трубопроводы: особенно полезно в трубопроводах, где поток стабильный и постоянный, например, в дренажных системах и канализационных линиях.
● Системы канализации и ирригации: идеально подходят для крупной инфраструктуры с постоянным расходом воды.
Совет: Поворотные обратные клапаны лучше всего работают в горизонтальных трубопроводных системах, где гравитация способствует работе клапана.
3.2 Шаровой обратный клапан
Конструкция и функционирование: В шаровых обратных клапанах внутри корпуса клапана используется сферический шар. Когда жидкость течет в прямом направлении, шар поднимается со своего седла, позволяя жидкости проходить. При изменении направления потока шар отталкивается обратно к седлу, создавая уплотнение, предотвращающее обратный поток.
Преимущества:
● Низкие эксплуатационные расходы: простая конструкция без движущихся частей, за исключением шарика, делает его менее подверженным износу.
● Долговечность: шар устойчив к коррозии, что обеспечивает длительную работу даже в суровых условиях.
Приложения:
● Насосные системы: обычно встречаются в водоотливных насосах, где они предотвращают обратный поток в насос.
● Очистка сточных вод. Шаровые обратные клапаны эффективно справляются со шламами или сточными водами, содержащими взвешенные твердые частицы.
● Химическая обработка: идеально подходит для систем, которым требуется простой, но эффективный клапан для предотвращения загрязнения из обратного потока.
Совет: Шаровые обратные клапаны идеально подходят для систем, работающих с грязными жидкостями или жидкостями, содержащими твердые частицы, где другие типы клапанов могут засориться или выйти из строя.
3.3 Подъемный обратный клапан
Конструкция и функции: Подъемный обратный клапан работает, поднимая диск или поршень вертикально, когда жидкость течет в заданном направлении. Диск или поршень возвращается на седло, когда поток останавливается или меняет направление, закрывая клапан и предотвращая обратный поток. Эти клапаны часто используются в средах с высоким давлением.
Преимущества:
● Надежное уплотнение в системах высокого давления, что делает их пригодными для тяжелых условий эксплуатации.
● Универсальность: могут использоваться как в вертикальных, так и в горизонтальных трубопроводах, хотя чаще всего они устанавливаются в вертикальных системах.
Приложения:
● Паровые системы: обычно используются в линиях питательной воды котлов для предотвращения обратного потока и защиты оборудования.
● Нефтяные и газовые трубопроводы: используются в нефтегазовой промышленности для предотвращения повреждения компрессоров и насосов из-за обратного потока.
● Промышленные технологические линии: особенно полезны на химических заводах, где часто используются условия высокого давления.
Совет: При использовании подъемных обратных клапанов в вертикальной установке убедитесь, что давление достаточно для правильного подъема диска и обеспечения эффективного уплотнения.
3.4 Мембранный обратный клапан
Конструкция и функции: В мембранных обратных клапанах используется гибкая мембрана, которая сгибается, когда жидкость течет в заданном направлении. При обратном потоке диафрагма возвращается в исходное положение, герметизируя клапан и предотвращая обратный поток. Эти клапаны идеально подходят для применений, требующих санитарных условий.
Преимущества:
● Тихая работа: мембранные клапаны работают без лязганий и хлопков, часто характерных для обратных клапанов других типов.
● Плотное уплотнение: особенно полезно в системах, где утечки недопустимы, например, в пищевой или фармацевтической промышленности.
Приложения:
● Фармацевтическая обработка: идеально подходит для предотвращения загрязнения чистых систем.
● Продукты питания и напитки: Обеспечивает санитарный поток жидкостей в системах переработки пищевых продуктов.
● Системы дозирования химикатов: используются при транспортировке химикатов под низким давлением, где необходимо строго избегать загрязнения.
Совет: Мембранные обратные клапаны очень эффективны для поддержания гигиены и предотвращения перекрестного загрязнения в таких чувствительных отраслях, как пищевая промышленность.
3.5 Двухпластинчатый обратный клапан
Конструкция и принцип действия: Обратный клапан с двумя пластинами оснащен двумя подпружиненными пластинами, которые быстро открываются, когда жидкость течет вперед, и мгновенно закрываются, когда поток меняется в обратном направлении. Такая конструкция клапана обеспечивает быстрое закрытие и снижение гидравлического удара, который может привести к повреждению труб и оборудования.
Преимущества:
● Компактный дизайн, что делает его идеальным для установки в условиях ограниченного пространства.
● Механизм быстрого закрытия снижает риск гидравлического удара, который может привести к дорогостоящему повреждению трубопроводных систем.
Приложения:
● Системы HVAC: Помогает поддерживать эффективность систем отопления и охлаждения, предотвращая обратный поток и уменьшая гидравлический удар.
● Нефтеперерабатывающие заводы и промышленные предприятия: используются в средах, где распространены высокие скорости потока и ограничено пространство.
● Производство электроэнергии: необходимо для управления обратным потоком на электростанциях для защиты турбин и другого чувствительного оборудования.
Совет: Обратные клапаны с двумя пластинами отлично подходят для применений, требующих быстрого и надежного закрытия, особенно в системах с высоким расходом.
3.6 Бесшумный обратный клапан
Конструкция и функции: Бесшумные обратные клапаны предназначены для снижения шума, создаваемого потоком жидкости. Они оснащены внутренними амортизирующими устройствами, которые смягчают удар закрывающего диска, предотвращая гидравлический удар и снижая шум.
Преимущества:
● Снижение шума. Эти клапаны специально разработаны для предотвращения громких звуков, характерных для традиционных обратных клапанов.
● Предотвращает скачки давления. Минимизируя гидравлический удар, они защищают чувствительное оборудование от скачков давления.
Приложения:
● Чувствительная к шуму среда: используется в местах, где минимизация рабочего шума имеет решающее значение, например, в больницах или офисных зданиях.
● Муниципальное водоснабжение: Обеспечивает безопасную и бесшумную работу систем предотвращения обратного потока в муниципальных системах водоснабжения.
Совет: Бесшумные обратные клапаны идеально подходят для установок, где контроль шума является приоритетом и где гидравлический удар может повредить систему.
Сравнительная таблица обратных клапанов
Тип клапана | Особенности конструкции | Преимущества | Приложения | Ограничения |
Поворотный обратный клапан | Шарнирный диск, который открывается и закрывается. | Низкий перепад давления, простая конструкция. | Водоподготовка, дренажные системы, крупные трубопроводы. | Не идеален для высокоскоростных потоков. |
Шаровой обратный клапан | Сферический шар перемещается, блокируя или пропуская поток. | Низкие эксплуатационные расходы, долговечность. | Сброс насосов, системы сточных вод, химическая обработка. | Может вызвать более высокие перепады давления. |
Поднимите обратный клапан | Вертикальное перемещение диска или поршня. | Надежное уплотнение в системах высокого давления. | Паровые системы, химическая обработка, нефте- и газопроводы. | Требует правильного выравнивания. |
Мембранный обратный клапан | Гибкая диафрагма, реагирующая на давление жидкости. | Тихая работа, герметичное уплотнение. | Фармацевтическая, пищевая промышленность, химия низкого давления. | Не подходит для систем высокого давления. |
Двойной пластинчатый обратный клапан | Две подпружиненные пластины, которые защелкиваются. | Компактная конструкция, снижает гидроудар. | Системы отопления, вентиляции и кондиционирования, нефтеперерабатывающие заводы, промышленные трубопроводы. | Более дорогой и требует периодического обслуживания. |
Тихий обратный клапан | Использует амортизирующие устройства для уменьшения гидравлического удара. | Снижение шума, предотвращает скачки давления. | Чувствительная к шуму среда, муниципальные системы водоснабжения. | Может быть сложен в установке. |
4. Как выбрать правильный обратный клапан
4.1 Ключевые критерии выбора
При выборе подходящего обратного клапана учитывайте следующие критерии:
● Тип среды: Тип жидкости (жидкость, газ, суспензия) может повлиять на выбор клапана. Например, для шламовых систем требуются шаровые обратные клапаны из-за их способности перерабатывать твердые частицы.
● Требования к расходу и давлению. Различные типы клапанов работают лучше при определенных условиях давления и расхода. Например, подъемные обратные клапаны идеально подходят для систем высокого давления, а поворотные обратные клапаны больше подходят для сред с низким расходом.
● Совместимость материалов. Материал клапана (например, нержавеющая сталь, латунь, ПВХ) должен быть совместим с жидкостью во избежание коррозии или разрушения. Для агрессивных химикатов часто лучшим выбором является нержавеющая сталь.
4.2 Выбор на основе конкретных применений
● Системы высокого давления. Для систем, работающих под высоким давлением, таких как паровые котлы или нефтепроводы, лучшими вариантами являются подъемные и поршневые обратные клапаны.
● Санитарные применения. В таких отраслях, как пищевая и фармацевтическая промышленность, мембранные обратные клапаны необходимы для обеспечения чистого и свободного от загрязнений потока жидкости.
● Системы с ограниченным пространством. Для установок, где пространство ограничено, пластинчатые обратные клапаны представляют собой компактное решение без ущерба для функциональности.
5. Техническое обслуживание и соображения по поводу обратных клапанов
5.1 Общие проблемы
● Гидравлический удар: скачок давления, вызванный внезапным закрытием клапана. Гидравлический удар может повредить трубы и оборудование. Чтобы свести к минимуму эту проблему, используйте бесшумные обратные клапаны или клапаны со встроенными механизмами амортизации.
● Обратный поток: если обратный клапан не закрывается должным образом, может возникнуть обратный поток, что приведет к повреждению насосов и другого оборудования. Регулярные проверки и своевременная замена могут предотвратить это.
● Отказ клапана. Со временем клапаны могут выйти из строя из-за износа, особенно в системах с высокочастотной работой. Крайне важно выбирать долговечные обратные клапаны и заменять их при необходимости.
5.2 Советы по техническому обслуживанию
● Регулярные проверки: Периодически проверяйте клапан на наличие признаков износа, коррозии или повреждений. Простая проверка может предотвратить сбой системы.
● Очистка. Для клапанов, подвергающихся воздействию загрязнений или твердых частиц, таких как шаровые обратные клапаны, очистка необходима для обеспечения бесперебойной работы.
● Замена. При появлении признаков повреждения или снижения производительности немедленно замените клапан , чтобы избежать дорогостоящего ремонта.
6. Заключение
Выбор правильного обратного клапана имеет решающее значение для обеспечения безопасности, эффективности и защиты оборудования системы. Правильный выбор клапана предотвращает обратный поток, минимизирует износ и обеспечивает надежную работу системы. Регулярное техническое обслуживание не менее важно для обеспечения долгосрочной работы. Для обратных клапанов высшего качества Didtek Valve Group Co., Ltd. предоставляет надежные решения, повышающие эффективность и защищающие системы. Их продукция предназначена для удовлетворения разнообразных промышленных потребностей и обеспечивает превосходную производительность и долговечность.
Часто задаваемые вопросы
Вопрос: Что такое обратный клапан и как он работает?
Ответ: Обратный клапан — это односторонний клапан, который позволяет жидкости течь в одном направлении, предотвращая при этом обратный поток. Он работает за счет давления, открывающего клапан в прямом направлении и закрывающего его при изменении направления потока.
Вопрос: Почему важен выбор правильного обратного клапана?
Ответ: Выбор правильного обратного клапана важен для эффективности системы, предотвращения обратного потока и защиты оборудования от повреждений, вызванных обратным потоком жидкости.
Вопрос: Каковы различные типы обратных клапанов?
A: К распространенным типам относятся поворотные обратные клапаны, шаровые обратные клапаны, подъемные обратные клапаны, мембранные обратные клапаны, обратные клапаны с двумя пластинами и бесшумные обратные клапаны. Каждый из них подходит для разных приложений.
Вопрос: Как мне выбрать правильный обратный клапан для моей системы?
Ответ: При выборе подходящего обратного клапана для вашей системы учитывайте такие факторы, как тип среды, скорость потока, требования к давлению и совместимость материалов.
Вопрос: Каковы преимущества бесшумного обратного клапана?
Ответ: Бесшумные обратные клапаны снижают шум и предотвращают гидравлические удары, что делает их идеальными для чувствительных к шуму сред, таких как муниципальные системы водоснабжения.
Вопрос: Как часто следует обслуживать обратные клапаны?
О: Рекомендуется регулярное техническое обслуживание для проверки износа, очистки компонентов и обеспечения бесперебойной работы клапана, особенно в системах с высокочастотным использованием.
