Установки алкилирования плавиковой кислотой (HF) представляют собой одну из самых суровых сред при переработке нефти и газа. Отказ клапана здесь выходит за рамки простого нарушения работы. Это создает критическую угрозу безопасности и окружающей среде. Нефтеперерабатывающие заводы ежедневно обрабатывают легколетучие вещества. Однако HF-кислота требует совершенно других протоколов безопасности из-за ее чрезвычайной токсичности и агрессивных коррозионных свойств.
Стандартизация правильной металлургии и точной геометрии клапана является вашей основной защитой от катастрофических утечек. Инженеры-технологи должны исключить непредсказуемые профили коррозии. Вы не можете полагаться на стандартные компоненты из углеродистой стали. Они просто слишком быстро деградируют в условиях динамической жидкости.
В этом руководстве оцениваются конкретная инженерная целесообразность, металлургические преимущества и строгие критерии закупок для использования углового клапана Monel K500 в высокочастотных приложениях с высоким риском. Вы узнаете, как правильно выбирать динамические внутренние компоненты. Мы будем изучать строгое соответствие требованиям тестирования. Наконец, вы откроете для себя практические методы снижения серьезных рисков при установке и развертывании.
Ключевые выводы
Металлургическое превосходство: Монель K500 обеспечивает превосходный предел текучести и устойчивость к истиранию по сравнению с Монелем 400, что в частности продлевает срок службы динамических компонентов клапана.
Эффективность конструкции. Конфигурация углового патрубка устраняет необходимость в дополнительном колене трубы, уменьшая перепад давления и минимизируя потенциальные пути утечек в сложных схемах трубопроводов.
Строгие требования соответствия: Закупки должны строго соответствовать техническим стандартам API и разрешениям лицензиара конкретного процесса (например, UOP, Phillips), подкрепляемым строгим неразрушающим контролем (NDT).
Инженерная проблема алкилирования HF-кислотой
Обращение с безводной и водной HF-кислотой требует особой инженерной осторожности. Операторы должны постоянно смягчать сильные и непредсказуемые проявления коррозии. Стандартные углеродистые стали изначально образуют защитную окалину фторида. Эта накипь теоретически предотвращает дальнейшую потерю металла. Однако высокая скорость жидкости легко разрушает этот хрупкий слой. Турбулентность также повреждает защитный барьер. Эта непрерывная зачистка приводит к быстрой деградации металла. Инженеры называют это явление коррозией с ускорением потока.
Установки алкилирования испытывают частые изменения давления. Динамика жидкости постоянно меняется во время нормальной работы. Эти смещения создают механическое напряжение на всех компонентах трубопровода. Стандартные материалы разрушаются под таким давлением компаундирования. Вы должны предвидеть точные виды отказов. Превентивное проектирование требует понимания того, как кислота воздействует на металл на микроскопическом уровне.
Мы должны предотвратить три основных механизма отказа:
Микропиттинг и межкристаллитная коррозия: следы воды приводят к появлению водных кислотных фаз. Колебания температуры ускоряют химическую атаку. Это вызывает локальную питтинговую коррозию. Структурная целостность быстро падает.
Неорганизованные выбросы. Деградация набивки штока часто происходит в нестандартных конструкциях. Это приводит к смертельным выбросам высокочастотных веществ в атмосферу. Облака токсичных паров представляют огромную опасность для персонала станции.
Механическое истирание: Многоцикловая работа изнашивает резьбу и стержни. Движущиеся металлические части сплавляются вместе. Это не позволяет операторам закрывать клапан во время аварийной ситуации.
Конечная цель остается неизменной. Вы должны добиться поддающейся проверке производительности с нулевой утечкой. Предсказуемые циклы технического обслуживания обеспечивают постоянную безопасность. Предприятия должны полностью соблюдать строгие требования безопасности. Экологические агентства тщательно контролируют эти объекты. Любое нарушение влечет за собой серьезные меры регулирования.
Почему угловой проходной клапан Monel K500 подходит для данного применения
Промышленное применение требует особых металлургических решений. Монель 400 служит традиционной основой устойчивости к HF-кислоте. Он исключительно хорошо справляется со статическим воздействием. Однако динамические внутренние детали требуют превосходных механических свойств. Здесь Монель К500 становится абсолютно незаменимым.
Сравните Монель 400 с Монелем К500. K500 подвергается процессу дисперсионного твердения. В никель-медную основу производители добавляют алюминий и титан. Затем они подвергают сплав контролируемой термической обработке. Этот процесс обеспечивает ту же базовую устойчивость к коррозии. Тем не менее, он обеспечивает значительно более высокую прочность на разрыв и твердость поверхности.
Динамические компоненты требуют особой долговечности. Использование штокового клапана K500 предотвращает разрушительное истирание. Закаленный стержень противостоит физической деформации сжатого упаковочного материала. Такая расчетная твердость обеспечивает долговременную целостность уплотнения при тяжелых механических нагрузках. Это предотвращает образование задиров на штоке. Поврежденные штоки всегда создают микроскопические пути утечки.

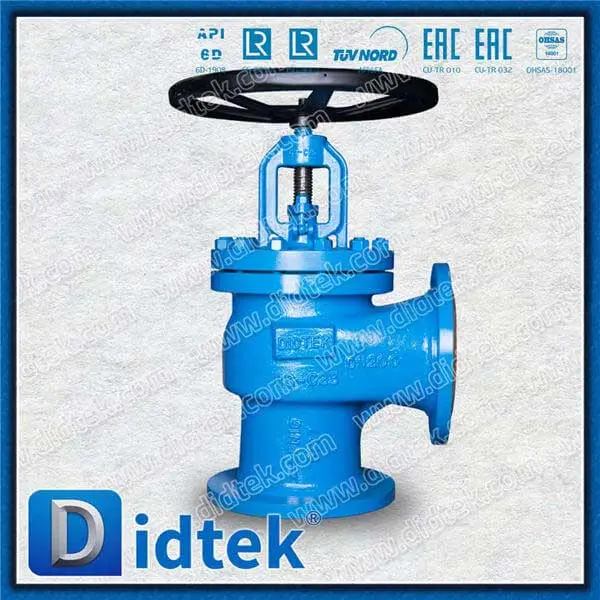

Геометрический дизайн также обеспечивает огромные эксплуатационные преимущества. Конфигурация углового шара имеет внутренний поворот на 90 градусов. Угловой клапан Monel обеспечивает плавное изменение направления. Он одновременно служит точной точкой регулирования. Управление потоком становится весьма предсказуемым. Турбулентность жидкости значительно снижается по сравнению со стандартными шаровыми конструкциями.
Такая конструкция радикально снижает потребность в сварных соединениях. Вы полностью исключаете отдельные колена труб. Меньше сварных швов означает меньше потенциальных зон разрушения. Сварные швы естественным образом вызывают локальную коррозию. Удалив колено, вы по своей сути снижаете статистическую вероятность микроутечек в плотных коллекторах высокочастотных трубопроводов.
Оценочные размеры HF клапана плавиковой кислоты
Выбор оборудования для кислотных установок требует жестких критериев оценки. Нельзя полагаться на общепромышленные спецификации. Реалии процесса диктуют строгие материальные границы.
Мы должны оценить, в каких случаях использование высококачественного коррозионностойкого клапана становится обязательным. Первичные ВЧ-потоки требуют конструкции из чистого монеля. Альтернативный материал здесь запрещен. Концентрация кислоты остается слишком агрессивной.
Сравните это строгое правило с применением вторичных материалов. Вы можете разрешить установку клапана из алюминиевой бронзы в очень специфических зонах. Иногда они подходят к линиям охлаждающей воды, не содержащим HF. Они также хорошо служат во вспомогательных системах с низким уровнем риска. Однако вы никогда не должны использовать их для прямой агрессивной работы на ВЧ. Им не хватает необходимой химической стойкости к потокам первичной кислоты.
Стандарты герметизации требуют тщательного изучения. Строго оцените совместимость упаковочных материалов. Вам нужны специальные смеси ПТФЭ и графита. Эти смеси должны иметь официальное одобрение для применения в ВЧ. Стандартный графит быстро разрушается под воздействием паров кислоты. Внимательно оцените дизайн капота. Крышки с болтовым креплением требуют особых процедур затяжки. Сварные крышки полностью исключают путь для прокладки. Если вы используете прокладки, они должны иметь кислотостойкую конструкцию.
Критерии тестирования и проверки отделяют приемлемых поставщиков от опасных. Требуйте подтверждения положительной идентификации материала (PMI). Тщательно проверьте все смачиваемые детали. Не принимайте только бумажные сертификаты. Физические испытания подтверждают фактический химический состав.
Требуйте вторичных проверок утечек. Испытание на утечку гелия имеет решающее значение для контроля неорганизованных выбросов. Гидростатические испытания под высоким давлением проверяют целостность границы давления. Эти специализированные тесты должны превышать базовые требования API 598. Стандартные испытания воды не гарантируют безопасность при работе с токсичными газами.
Профиль сравнения характеристик сплавов
| Марка материала | Диапазон твердости (по Бринеллю) | Относительный предел текучести | Пригодность для прямой высокочастотной эксплуатации |
| Монель 400 | 110 - 150 | Стандартный базовый уровень | Отлично подходит для статичных тел. |
| Монель К500 | 270 - 315 | Очень высокая (затвердевает от осадков) | Обязательно для динамических стеблей |
| Углеродистая сталь (отдельные марки) | 120 - 170 | Умеренный | Приемлемо только при строгих ограничениях скорости. |
| Алюминиевая бронза | 150 - 190 | Умеренный | Только инженерные сети, не относящиеся к ВЧ. |
Вопросы реализации и риски развертывания
Правильный дизайн решает только половину проблемы. Развертывание вводит совершенно новые категории рисков. Операторы должны обеспечивать целостность цепочки поставок и точность установки.
Подлинность цепочки поставок представляет собой огромный риск. Контрафактные сплавы постоянно наводняют мировой рынок. Некачественные материалы представляют серьезную эксплуатационную опасность. Микроэлементы в поддельном Монеле ускоряют катастрофические поломки. Вы должны обеспечить строгий аудит отчета о заводских испытаниях (MTR). Требуйте независимой сторонней металлургической проверки. Доверенные лаборатории должны проверить состав сплава перед началом сборки.
Целостность установки диктует долгосрочный успех. Неправильная затяжка немедленно повреждает уплотнение капота. Технические специалисты должны соблюдать строгие, документированные процедуры установки болтов. Неравномерный крутящий момент создает микроскопические зазоры. Пары HF легко уходят по этим невидимым путям. Убедитесь, что ваши бригады технического обслуживания используют исключительно калиброванные инструменты.
Попадание влаги создает огромные химические риски. При гидростатических испытаниях внутри тела естественным образом остается остаточная вода. Перед развертыванием необходимо тщательно высушить каждый компонент. Отраслевой стандарт требует очистки внутренней полости. Для этого процесса используйте нагретый сухой азот. Если при запуске остается вода, она смешивается с безводной кислотой. Эта смесь создает высокоагрессивный водный HF. Немедленно возникает быстрая неконтролируемая коррозия.
Оценка реалий технического обслуживания требует долгосрочной перспективы. Предотвращение незапланированных простоев и предотвращение инцидентов, связанных с безопасностью, остаются первостепенными задачами. Высококачественные компоненты сокращают количество рутинных циклов замены. Вы должны внедрить надежное профилактическое обслуживание. Регулярные проверки гарантируют сохранность упаковочного материала. Такой упреждающий подход гарантирует долгосрочную эксплуатационную безопасность.
Логика составления короткого списка: выбор производителя клапана
Выбор партнера-производителя требует объективной системы оценки. Не все предприятия обладают возможностью производить критически важное смертоносное оборудование. Вы должны тщательно фильтровать поставщиков.
Лицензиары процессов диктуют окончательные правила проектирования. Имеет ли выбранный вами производитель действующие разрешения? Крупные лицензиары технологий, такие как Phillips и UOP, ведут строгие списки поставщиков. Они тщательно проверяют производственные мощности. Поставщик должен иметь эти специальные разрешения. Без них вы не сможете легально развернуть их продукцию в лицензионных подразделениях.
Производственные возможности должны соответствовать требованиям документации. Может ли поставщик предоставить полную спецификацию материалов (BOM)? В этом документе должен быть описан каждый внутренний компонент. Производство должно строго соответствовать API 600 или API 602. Стандарты ASME B16.34 абсолютно не подлежат обсуждению. Пределы толщины стенок должны соответствовать точным запасам прочности.
Команды по закупкам должны выполнить конкретные последующие шаги. Запросите подробное техническое предложение для конкретного проекта. Он должен включать все процедуры неразрушающего контроля (NDT). Четко укажите происхождение приведения. Избегайте литейных предприятий, в которых отсутствует строгий контроль качества. Убедитесь, что поставщик предлагает возможности локализованной поддержки. Вам понадобятся их инженерные команды для аудита после установки. Поддержка на месте гарантирует правильный ввод в эксплуатацию.
Распространенные ошибки, которых следует избегать во время закупок:
Принятие сертификатов на родовые материалы вместо строгих MTR.
Не удалось указать Monel K500 для компонента подвижного штока.
Не учитываются конкретные требования лицензиара технологического процесса к конфигурациям отделки.
Пропуск строгого протокола сушки азотом после заводских гидростатических испытаний.
Заключение
Обеспечение надежного управления потоком на установках алкилирования требует строгой инженерной дисциплины. Выбор подходящего клапана для плавиковой кислоты в конечном итоге является задачей по устранению серьезного риска. Вы не можете идти на компромисс в области материаловедения или геометрического дизайна.
Сделайте следующие действенные шаги вперед:
Обязательно используйте Monel K500 для всех динамических внутренних компонентов для предотвращения механического истирания.
Используйте угловую конфигурацию шара, чтобы исключить ненужные сварные швы на трубах и уменьшить пути утечек.
Требуйте строгого соблюдения стандартов лицензирования UOP или Phillips на этапе выбора поставщика.
Перед поставкой на объект проведите комплексное тестирование на утечку гелием и независимую металлургическую проверку.
Ставьте приоритет полного отслеживания материалов превыше всего. Обеспечьте строгие протоколы испытаний, регулирующие производственный процесс. Сосредоточьтесь исключительно на проектировании, ориентированном на конкретный процесс. Избегайте принятия решений, основанных на краткосрочных факторах. Бескомпромиссное качество остается единственным путем к эксплуатационной безопасности в ВЧ-приложениях.
Часто задаваемые вопросы
Вопрос: Зачем использовать Monel K500 вместо Monel 400 для штоков клапанов?
Ответ: Монель 400 обеспечивает превосходную коррозионную стойкость, но ему не хватает чрезвычайной твердости. Монель К500 подвергается дисперсионному твердению. Он обеспечивает значительно более высокий предел текучести. Высокая твердость предотвращает механическое истирание при динамической нагрузке. Это гарантирует, что шток не деформируется относительно набивочного материала во время многократной эксплуатации.
Вопрос: Каковы основные стандарты лицензиара технологического процесса для клапана плавиковой кислоты HF?
Ответ: UOP и Phillips определяют основные технические стандарты для ВЧ-устройств во всем мире. Они публикуют строгие рекомендации относительно приемлемой металлургии, конструкции отделки и специализированных испытаний. Любое оборудование, используемое в этих лицензированных подразделениях, должно иметь официальные разрешения этих организаций.
Вопрос: Можем ли мы заменить клапан из алюминиевой бронзы при работе с высокочастотной кислотой?
О: Нет. Алюминиевая бронза, как правило, не подходит для прямой агрессивной высокочастотной эксплуатации. Он не может противостоять чрезвычайно агрессивной среде основных технологических потоков. Для прямого контакта с кислотой требуются сплавы с высоким содержанием никеля, такие как монель. Вам следует ограничить использование алюминиевой бронзы в охлаждающей воде или инженерных сетях, не содержащих HF.
Вопрос: Какие конкретные анализы следует запросить перед доставкой?
О: Вы должны запросить положительную идентификацию материала (PMI) на всех деталях, контактирующих с рабочей средой. Требуйте проведения испытаний на неорганизованные выбросы гелия, чтобы гарантировать целостность уплотнения. Требуйте рентгенографии всех отливок для выявления внутренних дефектов. Наконец, сразу после гидроиспытаний необходимо соблюдать специальные протоколы продувки сухим азотом.
