Установка обратного клапана, техническое обслуживание и предотвращение отказов

Знаете ли вы, что один-единственный обратный поток может разрушить дорогостоящую систему трубопроводов? Представьте себе, что муниципальный водопровод высокого давления внезапно меняет направление потока из-за отключения насоса. Без надежного обратного механизма гидравлический удар разрушает оборудование, расположенное выше по потоку, за считанные секунды. Неправильная настройка или регулярное пренебрежение часто приводят к быстрому износу компонентов и полному разрушению системы.

Независимо от того, являетесь ли вы опытным инженером по трубопроводам, подрядчиком на объекте или руководителем объекта, владение контролем жидкости является обязательным. В этом руководстве представлены безупречные методы установки, практические стратегии обслуживания и проверенные тактики, позволяющие обеспечить безопасную работу вашей инфраструктуры на протяжении десятилетий.

Ключевые выводы

• Определение правильного пути потока и выбор правильной физической ориентации являются наиболее важными шагами перед установкой любого обратного устройства.
• Успешная установка требует тщательной предварительной проверки, тщательной промывки трубопровода и строгого соблюдения рекомендаций по механической затяжке, чтобы гарантировать структурную целостность.
• Основными причинами преждевременных поломок являются сильный гидравлический удар, неправильный размер Cv, скопление мусора и установка устройства в неправильной плоскости.
• Регулярное техническое обслуживание, включающее регулярную очистку, целенаправленную смазку и внутреннюю визуальную оценку, значительно продлевает срок службы вашей трубопроводной сети.
• Использование специализированных конструкций, оснащенных внешними противовесами, значительно снижает кинетические удары и предотвращает механическую усталость.

Развивающаяся ситуация в сфере промышленного контроля жидкостей

Сектор промышленной арматуры переживает масштабный сдвиг в сторону прогнозного анализа и передовых механических средств смягчения последствий. Эти изменения обусловлены ужесточением экологических норм и непомерными затратами, связанными с незапланированными простоями. Дальновидные руководители заводов больше не останавливаются на базовых моделях с гравитационным приводом. Существует растущий спрос на инженерные решения, которые активно поглощают кинетическую энергию. Интеграция акустических датчиков для раннего обнаружения микроутечек до того, как они обострятся, быстро становится стандартной инженерной практикой в ​​критически важной инфраструктуре.

Предварительная установка: понимание механики и динамики потока

Прежде чем приступить к физическому труду, обслуживающий персонал должен понять фундаментальную механику жидкости. Эти компоненты работают автоматически в зависимости от перепада давления в системе. Их первоначальная настройка диктует долгосрочную надежность. Выбор материалов, соответствующих отраслевым стандартам, таких как литая сталь WCB или дуплексная нержавеющая сталь, которые соответствуют вашей конкретной динамике жидкости, является основополагающим шагом в проектировании надежной системы.

Определение правильного пути потока

Эти устройства строго однонаправлены. Их единственная цель — позволить жидкости двигаться по одному определенному пути, одновременно активно блокируя обратное движение. Производители обычно выделяют заметную стрелку на внешнем корпусе. Обнаружение и проверка направления потока обратного клапана является самым важным шагом перед монтажом. Установка устройства задом наперед приводит к немедленному выходу из строя. В результате этой недосмотра в трубопроводах, расположенных выше по потоку, создается избыточное давление, и уплотнения насоса выходят из строя еще до того, как оператор успевает нажать кнопку аварийной остановки.

Выбор правильной ориентации

Физическое расположение вашего трубопровода напрямую влияет на выбор компонентов. Положение установки обратного клапана должно идеально соответствовать внутренней механике выбранной вами модели. Большинство стандартных вариантов качания оптимально работают в горизонтальном положении. Они полагаются на гравитацию, которая помогает диску закрыться, когда скорость движения вперед прекращается. Вертикальные установки представляют собой более сложную инженерную задачу. При вертикальной установке жидкость должна двигаться вверх. Установка стандартной гравитационно-зависимой модели в вертикальную трубу с нисходящим потоком полностью противоречит ее цели. Подпружиненные варианты для тяжелых условий эксплуатации обязательны для сценариев с нисходящим потоком, чтобы заставить механизм закрыться против силы тяжести.

Пошаговый протокол установки

Переход от теории к практике требует точности и чистоты. Соблюдение стандартизированного протокола сводит к минимуму риск утечек фланцев и внутренних трещин под напряжением.

Предустановочная проверка

Представьте себе, что вы прикручиваете массивный 12-дюймовый фланец болтами и обнаруживаете, что в шарнирном штифте застряла пластиковая транспортировочная пленка. Всегда проводите тщательный визуальный осмотр при ярком освещении. Сам трубопровод необходимо полностью промыть. Грязь, окалина и абразивный сварочный шлак действуют как наждачная бумага. Они являются основными катализаторами раннего разрушения седла и последующих высокоскоростных утечек.

Процесс монтажа

Систематически выполняйте физическую установку. Во-первых, убедитесь, что трубы вверх и вниз по течению идеально выровнены. Зажатие жесткого металлического корпуса между несоосными фланцами создает огромную изгибающую нагрузку на отливку. Далее осторожно опустите агрегат между фланцами. Убедитесь, что соответствующие промышленные прокладки идеально отцентрированы. Несоосные прокладки выступают на пути потока и вызывают нежелательную турбулентность. Наконец, вставьте болты и затяните их, используя звездообразную последовательность. Калиброванный динамометрический ключ — ваша лучшая защита от микроутечек.

Распространенные причины сбоев системы

Понимание того, почему механизмы контроля жидкости выходят из строя, имеет важное значение для профилактического обслуживания. Большинство случаев выхода из строя обратных клапанов связано с неправильным применением, а не с производственными дефектами.

Гидравлический удар и сильный удар

Гидравлический удар возникает, когда движущаяся жидкость вынуждена резко остановиться. Когда мощный насос отключается, массивный столб воды быстро меняет направление. Реверсивная жидкость врезает диск в металлическое седло с огромной кинетической силой, если механизм закрытия реагирует слишком медленно. Эти повторяющиеся удары сгибают внутренние шарнирные штифты и деформируют уплотняющие поверхности.

Неправильный размер и условия потока

Частая инженерная ошибка заключается в том, что размер компонента определяется исключительно на основе внешнего диаметра трубы. Вы должны рассчитать фактические условия потока. Если размер устройства слишком велик, нормальная скорость жидкости будет слишком низкой, чтобы удерживать диск в устойчивом положении. Заслонка будет постоянно отскакивать от внутренних упоров. Эта разрушительная вибрация приводит к быстрому износу подшипников и возможному механическому разрушению.

Проактивные стратегии и точный выбор

Инженеры должны выбирать оборудование с учетом конкретных скоростей потока, плотности жидкости и допустимых перепадов давления. Правильный расчет коэффициента потока гарантирует, что нормальная рабочая скорость обеспечивает достаточную силу для удержания внутреннего диска в стабильном состоянии. Эта прецизионная инженерия исключает риск вибрации.

Руководство по выбору ядра

Сравнение различных конфигураций жизненно важно для подбора оборудования к вашей конкретной гидравлической среде. Стандартных готовых вариантов просто недостаточно для систем, подверженных сильным ударам.

Интегрированные механические аксессуары контролируют скорость закрытия и уменьшают разрушительное захлопывание. Использование конструкций, оснащенных регулируемыми противовесами, позволяет операторам точно настраивать характеристики закрытия. Внешний вес помогает быстро закрыть диск до того, как реверсивная жидкость достигнет разрушительной скорости.

Рекомендации по комплексному техническому обслуживанию

Долгосрочная операционная стабильность полностью зависит от структурированной программы ухода. Без регулярного надзора даже прочные сплавы поддаются трению. Внедрение строгих стандартных рабочих процедур по техническому обслуживанию обратных клапанов продлевает срок службы вашей сети и защищает последующие активы.

Установление графика плановых проверок

Частота ваших проверок должна определяться конкретным применением и частотой рабочего цикла. Системы чистой воды при умеренном давлении могут требовать только ежегодной визуальной проверки. Трубопроводы, транспортирующие абразивные суспензии, требуют тщательной ежеквартальной оценки для картирования деградации материала.

Очистка, смазка и внутренняя оценка

Линию необходимо полностью изолировать с помощью запорных клапанов и безопасно сбросить давление перед поворотом любого гаечного ключа. После снятия крышки проверьте внутреннюю полость на наличие накипи. Для очистки посадочных поверхностей используйте неабразивные инструменты. Будьте предельно осторожны, чтобы не поцарапать металл. Микроскопические царапины нарушают однонаправленное уплотнение. Нанесите соответствующую температуре промышленную смазку на внешние штифты шарниров и сальники в конструкциях с внешними рычагами.

Отраслевые инженерные соображения

Эти критически важные компоненты используются в широком спектре отраслей. Понимание потребностей вашего сектора имеет жизненно важное значение для выбора правильной металлургии.

Применение в нефти, газе и сточных водах

Углеводородный сектор подвергает инфраструктуру суровым условиям. Нефте- и газопроводы выдерживают многофазные потоки, экстремальное давление и высококоррозионный высокосернистый газ. Стандартные материалы быстро растворяются в этих условиях. Передовая металлургия, такая как дуплексная нержавеющая сталь, соответствующая стандарту API 594, имеет важное значение. Системы сточных вод сталкиваются с постоянной угрозой твердого мусора. На предприятиях часто используются специализированные полнопроходные пути потока, чтобы предотвратить катастрофическое засорение.

Часто задаваемые вопросы

Можно ли установить обратный клапан вертикально?

Вертикальная интеграция во многом зависит от внутренней механики и гидродинамики. Вертикальная установка обычно допустима, если жидкость движется вверх. Гидравлическое давление поднимает внутренний диск, а сила тяжести помогает закрыть его после остановки насоса. Стандартные гравитационно-зависимые модели остаются постоянно открытыми и не могут предотвратить обратный поток, если поток движется вниз. Специальные подпружиненные варианты строго необходимы для вертикального потока вниз.

Как узнать, что моя система дала сбой?

Выявление признаков раннего предупреждения предотвращает катастрофическое повреждение трубопровода. Общие симптомы включают громкие удары во время остановки насоса, чрезмерную вибрацию и необъяснимые падения давления. Наблюдение за тем, как насосы выше по течению вращаются в обратном направлении после отключения питания, является явным признаком обратного потока.

Какова минимальная скорость потока, необходимая для того, чтобы диск оставался открытым?

Инженеры называют это минимальным расходом, необходимым для полностью открытого положения. Он сильно различается в зависимости от конкретной конструкции и веса внутренней заслонки. Если фактическая скорость потока упадет ниже этого порога, диск будет зависать в потоке и трястись о седло. Это вызывает быструю механическую усталость. Всегда сверяйтесь с блок-схемами производителя, чтобы сопоставить значение Cv с фактическими условиями вашего трубопровода.

Как проверить внутреннюю утечку, не снимая устройство?

Акустико-эмиссионный контроль является наиболее надежным неразрушающим методом, используемым полевым техническим персоналом. Прикрепив ультразвуковые датчики к внешнему корпусу клапана, инженеры могут обнаружить высокочастотный шипящий звук жидкости, проходящей через внутреннее седло. Испытание на падение давления на изолированных запорных клапанах является еще одним стандартным методом проверки целостности уплотнения.

Сотрудничайте с Didtek в области надежных решений по контролю жидкости

Долгосрочный успех любой сети по переработке жидкостей начинается с выбора тщательно спроектированного продукта высочайшего качества. Использование передовой металлургии существенно упрощает процесс установки и значительно снижает частоту вынужденных простоев.

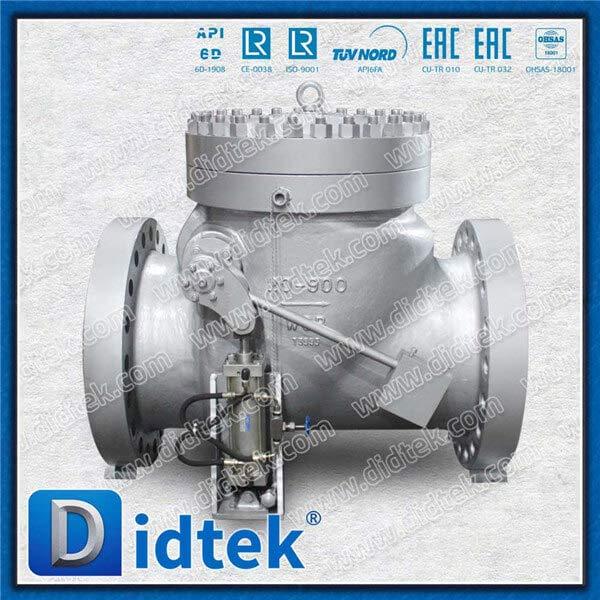

Компания Didtek Valve известна во всем мире благодаря строгому производственному опыту, строгим протоколам испытаний под давлением API 6D и непоколебимому стремлению предоставлять долговечные решения. В нашем каталоге представлены прочные конструкции поворотных механизмов из литой стали и усовершенствованные модели противовесов, разработанные для нейтрализации сильных гидравлических ударов. Мы рекомендуем инженерам и менеджерам по закупкам обращаться к нашей технической команде за консультациями по проекту. Посетите официальный сайт Didtek Valve, чтобы найти идеальную конфигурацию для вашей следующей критически важной установки.
