Шаровой кран API 6D DIB-1 DIB-2: как выбрать для нефти и газа

Выбор запорной арматуры трубопровода требует баланса между строгими требованиями безопасности и эксплуатационными реалиями управления давлением в полости. Вы должны точно контролировать жидкости под высоким давлением, чтобы защитить персонал и инфраструктуру. Надежность системы во многом зависит от выбора правильной конфигурации посадочных мест для конкретных условий трубопровода. Непонимание тонких структурных различий между конфигурациями DIB-1 и DIB-2 часто приводит к завышению технических характеристик, перегреву или критическому выходу из строя седла в сценариях высокого давления. Инженеры часто неправильно совмещают механику сидений с риском теплового расширения жидкости. Эта путаница ставит под угрозу как целостность системы, так и соответствие нормативным требованиям. Мы предоставляем техническую информацию о том, как оценить среду трубопровода, направление потока и требования к сбросу давления. Вы научитесь точно оценивать тепловые параметры и сопоставлять их непосредственно с физическими конструкциями клапанов. Это руководство поможет вам выбрать правильный шаровой кран DIB-1 DIB-2 для вашего конкретного применения. Читайте дальше, чтобы освоить эти важные различия в клапанах для нефтегазовой отрасли.

Ключевые выводы

• DIB-1 (двунаправленный): используются два седла с двойным поршневым эффектом (DPE). Обеспечивает настоящую двойную изоляцию с обоих направлений, но по своей сути удерживает давление в полости, что требует использования внешней системы сброса давления для жидких сред.

• DIB-2 (однонаправленный): используется одно седло с однопоршневым эффектом (SPE) и одно седло DPE. Обеспечивает двойную изоляцию в одном направлении, обеспечивая при этом автоматический сброс давления во внутренней полости по направлению к входному трубопроводу.

• Фактор принятия решения: Выбор полностью зависит от того, подвержена ли технологическая среда тепловому расширению и является ли поток строго однонаправленным или двунаправленным.

Установление базовой линии: механика DBB и механика перепускного клапана с двойной изоляцией

Команды по закупкам часто путают системы двойной блокировки и утечки (DBB) с архитектурой двойной изоляции и утечки (DIB). Они ошибочно используют эти термины как взаимозаменяемые в заказах на поставку и технических спецификациях. API 6D определяет их четко на основе возможностей размещения, а не общих эксплуатационных целей. Стандарт явно разделяет эти две категории, чтобы предотвратить опасное неправильное применение в этой области. Понимание этого основополагающего положения абсолютно необходимо для безопасной эксплуатации трубопровода.

В стандартных клапанах DBB используются два седла с эффектом одиночного поршня (SPE). Они блокируют давление с обоих концов одновременно. Однако они не могут обеспечить двойную изоляцию от одного источника давления в случае выхода из строя седла, расположенного выше по потоку. Если давление в линии превышает первичное уплотнение на входе, жидкость попадает в полость корпуса. Седло SPE, расположенное ниже по потоку, естественным образом сбрасывает избыточное давление в полости ниже по потоку. Этот механизм вентиляции означает, что вы теряете полную изоляцию. Вы не можете полагаться на стандартный клапан DBB для технического обслуживания на выходе, если только одна сторона трубопровода остается под давлением.

И наоборот, двойной изолирующий сливной клапан обеспечивает избыточное уплотнение от давления, поступающего с одного направления. Эта механическая избыточность оказывается абсолютно необходимой для критически важных задач по изоляции коллекторов. Он понадобится вам для процедур калибровки чувствительных измерителей. Это гарантирует безопасный доступ для технического обслуживания, не вынуждая вас отключать всю сеть трубопроводов. Если основное седло выйдет из строя или даст течь, вторичное седло немедленно сработает. Он надежно удерживает давление внутри корпуса клапана. Это гарантирует, что бригады технического обслуживания остаются полностью защищенными во время локализованных вмешательств в трубопровод.

Структурные категории: DIB-1 против DIB-2 и конфигурации сидений

Определение архитектуры седельного клапана SPE DPE требует внимательного изучения механики внутреннего уплотнения. Основное отличие полностью заключается в поршневом эффекте седельных колец. Мы классифицируем эти клапаны, анализируя, как их седла реагируют на повышение давления в полости. Вы должны понимать, как перепад давления действует на геометрию седла, толкая его к шару или от него.

Рассмотрим конфигурацию DIB-1. Он использует настройку DPE по DPE.

• Механизм: Оба седла спроектированы таким образом, чтобы прижиматься к шару как давлением в магистрали, так и давлением в полости. Геометрия седла использует давление с обеих сторон для поддержания постоянной герметичности. Пружины обеспечивают первоначальную нагрузку, а давление жидкости обеспечивает основную силу уплотнения.

• Результат: вы получаете настоящую механическую избыточность в любом направлении. Обратное направление потока не ухудшает возможности двойной изоляции. Клапан эффективно блокирует поток независимо от направления вверх по течению.

• Ограничение: жидкость, попавшая в полость тела, не имеет внутреннего пути выхода. Седла DPE активно блокируют выход давления из центральной полости. Это создает серьезный риск избыточного давления, если захваченная жидкость расширяется из-за изменений температуры окружающей среды.

Затем оцените конфигурацию DIB-2. Он основан на гибридной настройке SPE от DPE.

• Механизм: Седло выше по потоку действует как компонент SPE. Он отталкивается от шара, если давление во внутренней полости превышает давление в магистрали. И наоборот, заднее сиденье работает как компонент DPE. Он обеспечивает плотное прилегание к шару независимо от скачков давления в полости.

• Результат: Обеспечивается надежная двойная изоляция в направлении первичного потока. Одновременно он функционирует как автоматический саморазгрузочный клапан. Избыточное давление в полости безопасно сбрасывается обратно в линию вверх по потоку без необходимости использования внешних предохранительных устройств.

Вы должны сопоставить эти механические реалии непосредственно с условиями вашего конкретного трубопровода. Не указывайте конфигурацию DIB-1 просто потому, что на бумаге она кажется более надежной. Это ставит перед вами определенные проблемы управления полостью рта, которые вам необходимо решить.

Основные параметры оценки нефте- и газопроводов

Выбор правильной конфигурации клапана выходит далеко за рамки соответствия базовым классам давления. Вы должны систематически оценивать состояние жидкости, направление потока и соблюдение правил безопасности при обслуживании, действующих на вашем предприятии.

Давайте сначала рассмотрим состояние жидкости и риски теплового расширения. Жидкие среды, такие как сырая нефть, СУГ и вода, остаются очень чувствительными к тепловому расширению. Когда температура окружающей среды повышается, захваченные жидкости быстро расширяются внутри корпуса клапана. Для конфигурации DIB-1 требуется внешний предохранительный клапан (PRV) для этих функций. В противном случае расширяющаяся жидкость приведет к необратимой деформации седел или разрушению корпуса клапана. DIB-2 обычно предпочтительнее для жидкостных трубопроводов. Это обеспечивает естественное безопасное внутреннее сброс давления в восходящей линии. Газовые среды ведут себя иначе. Природный газ и азот действуют как высокосжимаемые жидкости. Они представляют гораздо меньший риск теплового расширения в замкнутых пространствах. Сжимаемые жидкости безопасно компенсируют изменения объема. Эта характеристика делает DIB-1 очень выгодным вариантом для газовых систем, где абсолютная двунаправленная двойная изоляция требуется протоколами безопасности объекта.

Направление потока полностью определяет ориентацию вашего сиденья. Двунаправленные конвейеры строго требуют установки DIB-1. Оба конца должны обеспечивать надежную двойную изоляцию независимо от того, в каком направлении течет продукт. К выделенным поточным линиям предъявляются другие требования. Для строго однонаправленного потока DIB-2 представляет собой оптимальный выбор. Вы устанавливаете его, ориентируя седло SPE непосредственно на входную сторону высокого давления. Эта установка обеспечивает естественное и безопасное облегчение полости.

Тщательно оцените требования к изоляции для последующего обслуживания. Такое оборудование, как ловушки для свиней и дозирующие узлы, требует строгих протоколов изоляции. Конфигурации DIB обеспечивают максимальную безопасность во время периодов технического обслуживания. Если первичное седло протекает во время работы, вторичное седло удерживает давление. Этот вторичный барьер активно защищает персонал, работающий на разгерметизированных нижних участках.

Профиль риска теплового расширения

Прежде чем окончательно определиться с техническими характеристиками, внимательно ознакомьтесь с этими характеристиками жидкости. Соответствие конфигурации гибкому состоянию предотвращает сбои в работе.

Реалии реализации: управление рисками и структурная целостность

Реализация на местах раскрывает реальные последствия теоретического инженерного выбора. Вы должны заранее контролировать избыточное давление в полости и нагрузки на конструкцию, чтобы поддерживать целостность системы на протяжении десятилетий эксплуатации.

Ловушка избыточного давления в полости представляет собой серьезную угрозу безопасности на жидкостных линиях. Внедрение DIB-1 без предохранительного клапана внешней полости правильного размера и трубопровода опасно. Жидкая среда, попавшая в полость DIB-1, будет расширяться из-за солнечного излучения или близлежащего технологического тепла. Это тепловое расширение создает огромные внутренние гидростатические силы. Эти неконтролируемые силы могут вызвать быстрый разрыв тела. Альтернативно, они могут полностью зафиксировать мяч на мягких сиденьях. Эта термосвязка делает работу привода невозможной. Вы теряете полный контроль над точкой изоляции, когда происходит термосвязывание.

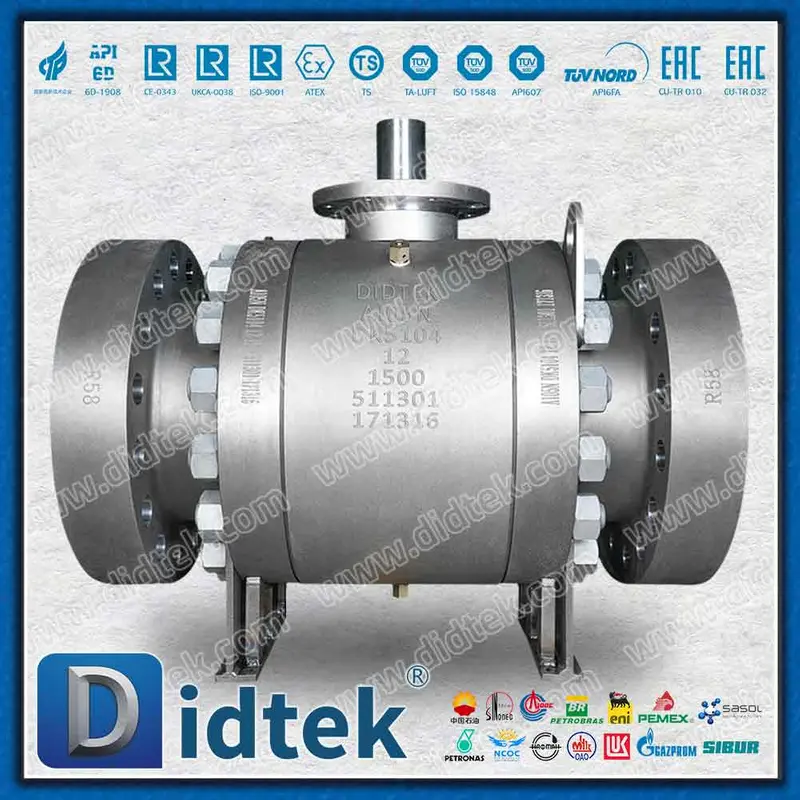

Структурные соображения при высоком значении Delta-P одинаково важны на этапе спецификации. Высокий перепад давления оказывает огромную осевую нагрузку на шар и седло. Убедитесь, что производитель использует надежную конструкцию шарового крана с опорной пластиной . Он должен иметь цапфовое крепление и прочные несущие пластины. Эти несущие пластины поглощают огромные осевые нагрузки, прикладываемые к седлам DPE. Они безопасно передают механическое усилие на корпус клапана. Без этой прочной структурной поддержки внутренние детали клапана будут физически деформироваться под высоким давлением. Деформация приводит к немедленному катастрофическому разрушению уплотнения.

Тестирование и проверку нельзя игнорировать во время закупок. Для критически важных запорных клапанов полагаться исключительно на стандартные испытания гидростатическим давлением недостаточно. Убедитесь, что производитель проводит испытания API 6D, Приложение C. Профессионалы отрасли раньше называли это тестированием по Приложению H. Они должны провести эти строгие испытания специально для конфигураций DIB-1 или DIB-2. Этот специальный протокол точно подтверждает возможности резервного уплотнения. Это доказывает, что вторичное седло может самостоятельно выдерживать максимальное номинальное давление перед доставкой на объект.

Логика составления короткого списка: завершение спецификации клапана API 6D

Мы можем свести сложный процесс отбора к четкой логической схеме. Следуйте этим последовательным шагам, чтобы обеспечить точную и безопасную спецификацию.

1. Шаг 1. Определите технологическую среду. Определите, работает ли ваш трубопровод с жидкостью или газом. При работе с жидкостью по умолчанию используйте DIB-2. Вам следует отклоняться от этого значения по умолчанию только в том случае, если двунаправленный поток строго требуется конструкцией системы.

2. Шаг 2. Определите потенциал изменения направления потока. Проанализируйте гидравлическую модель на предмет потенциальных сценариев обратного потока. Если в жидкостной линии часто возникает двунаправленный поток, укажите DIB-1. Вы должны включить обязательный внешний предохранительный клапан. Безопасно отведите этот сброс обратно в линию вверх по течению или направьте его в факельную систему.

3. Шаг 3. Проверьте ориентацию трубопроводов. Клапаны DIB-2 представляют собой узконаправленные компоненты. Убедитесь, что на ваших изометрических чертежах четко обозначена входная сторона высокого давления. Седло SPE должно быть правильно ориентировано во время установки на месте. Установка назад полностью сводит на нет функцию внутреннего сброса.

4. Шаг 4. Аудит возможностей производителя. Выбор поставщика влияет на долгосрочную эксплуатационную надежность. Убедитесь, что поставщик имеет подтвержденный опыт работы на местах. Они должны иметь подтвержденный опыт производства указанного клапана API 6D . Убедитесь, что они соответствуют требуемому классу давления, строгим протоколам неразрушающего контроля и особым требованиям металлургии.

Матрица выбора конфигурации

Примените эти матрицы непосредственно к спецификациям вашего класса трубопроводов, чтобы стандартизировать подход к закупкам.

Заключение

Выбор между DIB-1 и DIB-2 не означает выбор универсально «лучшего» клапана. Речь идет исключительно о согласовании точной конфигурации седла с термодинамическими реалиями трубопровода и профилем потока. Вы достигаете максимальной безопасности, согласовывая механическую конструкцию непосредственно с ожидаемым поведением жидкости.

Отдайте предпочтение DIB-2 для однонаправленных жидкостных линий. Этот целенаправленный подход естественным образом снижает избыточное давление в полости, не требуя дополнительного оборудования. Зарезервируйте DIB-1 исключительно для критически важных двунаправленных систем или газовых приложений. Обеспечьте возможность безопасного управления и маршрутизации внешнего сброса при использовании конфигураций DIB-1 для любых услуг с жидкостями.

Следующий шаг: проконсультируйтесь со своей командой инженеров-технологов сегодня. Составьте карту точных сценариев давления и направлений потока вашей целевой установки. Зафиксируйте эти термодинамические параметры перед окончательной доработкой спецификации на закупку. Такое упреждающее согласование предотвращает дорогостоящие модификации на местах в дальнейшем.

Часто задаваемые вопросы

Вопрос: В чем разница между шаровым краном API 6D DBB и шаровым краном DIB?

A: Клапан DBB герметизирует давление с обоих концов одновременно, но не может обеспечить два барьера в одном направлении. Шаровой кран DIB обеспечивает двойную изоляцию от одного источника давления, обеспечивая резервное уплотнение в случае выхода из строя первого седла.

Вопрос: Можно ли использовать клапан DIB-2 в двунаправленном трубопроводе?

О: Технически да, но это обеспечит *двойную* изоляцию только в одном направлении (направлении, обращенном к сиденью DPE). В обратном направлении он действует как стандартный однозапорный клапан. Если требуется двойная изоляция с обоих направлений, необходима конфигурация DIB-1.

Вопрос: Почему внешний предохранительный клапан обязателен для клапанов DIB-1, работающих с жидкостями?

A: Поскольку оба седла DPE уплотняются с обеих сторон, любая жидкость, попавшая в полость клапана, не может выйти наружу. Если температура окружающей среды или процесса повышается, жидкость расширяется, создавая огромное внутреннее давление, которое может заблокировать клапан или привести к катастрофическому разрушению корпуса.
