3-дюймовый обратный клапан: размеры, типы, номинальные давления и выбор

Предотвращение обратного потока — это не просто флажок соответствия требованиям. Он остается критически важной эксплуатационной защитой в муниципальных, коммерческих и промышленных трубопроводных системах. Когда жидкость неожиданно меняет направление, механический удар, наносимый расположенному выше по потоку оборудованию, становится серьезным. Однократное обратное течение может привести к разрушению рабочих колес насоса, разрыву трубопроводов или вызвать опасное перекрестное загрязнение чувствительных сред. Как нам смягчить эти гидравлические риски? Точный проект и точная спецификация компонентов — единственные надежные ответы.

Выбор неправильного размера клапана или механизма закрытия создает волновой эффект сбоев системы. Увеличение размера приводит к быстрому внутреннему износу и вибрации. И наоборот, занижение размера приводит к чрезмерному падению давления, что заставляет насосы работать интенсивнее и сжигать больше энергии. Кроме того, выбор неподходящего закрывающего механизма часто приводит к сильному гидравлическому удару, который вызывает долговременную усталость конструкции трубопровода. Это комплексное руководство предоставляет инженерам по эмпирическим данным, подрядчикам и менеджерам по закупкам определение, размер и выбор идеального трехдюймового устройства с однонаправленным потоком для требовательных приложений управления потоками жидкости.

Ключевые выводы

• 3-дюймовый обратный клапан, обычно обозначаемый как DN80, служит обязательным однонаправленным регулирующим устройством в секторах водоподготовки, химической обработки и нефтехимии.
• Поворотные конфигурации подходят для систем с высоким расходом и минимальным перепадом давления. Напротив, подпружиненные конструкции необходимы для вертикальных установок, чтобы заранее снизить гидравлический удар.
• Классы давления ASME и ANSI от 150 до 2500 определяют производительность. Эти рейтинги напрямую коррелируют со структурной целостностью корпусов из литой стали или нержавеющей стали.
• Правильный выбор требует тщательной оценки коэффициентов потока, давления открытия, скорости жидкости и конкретной ориентации установки, чтобы предотвратить преждевременный механический выход из строя.

Текущие отраслевые тенденции в области контроля жидкости

В последние годы произошли масштабные изменения в стратегиях контроля промышленных жидкостей. Устаревшая глобальная инфраструктура и ужесточение экологических норм вынуждают перерабатывающие предприятия переходить от базовых чугунных компонентов к прочным высоколегированным материалам. Инженеры теперь ставят энергоэффективность превыше всего. Они активно ищут клапаны, обеспечивающие сверхнизкие перепады давления для снижения общего энергопотребления насоса. Кроме того, быстрая интеграция профилактического обслуживания означает, что современные трубопроводные системы требуют компонентов с поддающейся проверке отслеживаемостью материалов и проверенной долговечностью в течение всего жизненного цикла в условиях экстремальных колебаний давления и температуры.

Что такое 3-дюймовый обратный клапан?

Трехдюймовый обратный клапан — это автономное механическое устройство, разработанное специально для трубопроводных систем с номинальным размером трубы 3 дюйма, что составляет примерно 80 мм в диаметре. В отличие от задвижек или проходных клапанов, для которых требуются ручные маховики или внешние пневматические приводы, это устройство полностью работает на гидродинамике.

Фундаментальный принцип работы напрямую зависит от кинетической энергии самой жидкости. Когда давление на входе превышает расчетное давление открытия и сопротивление на выходе, внутренний механизм (будь то диск, пластина или поршень) открывается, пропуская поток вперед. Если поток внезапно прекращается или меняет направление, противодавление на выходе мгновенно прижимает механизм закрытия к седлу. Это действие создает плотное, герметичное уплотнение, которое полностью изолирует трубопровод.

Интеграция этих клапанов в трубопровод является стандартной инженерной практикой для защиты чувствительной инфраструктуры. Общие промышленные области применения включают в себя:

• Нагнетательные линии насоса: устанавливаются сразу после центробежных или объемных насосов. Когда насос отключается от сети, столб жидкости почти мгновенно меняет направление. Клапан предотвращает обратное вращение и гидравлический удар.
• Управление сточными водами: используется на подъемных станциях и очистных сооружениях, где присутствуют тяжелые твердые частицы, гарантируя, что загрязненный ил не попадет обратно в чистые резервуары.
• Нефтегазопроводы: используются в линиях сбора нефти и газа под высоким давлением и в процессах нефтепереработки для безопасного поддержания направленного потока летучих углеводородов.
• Системы HVAC: используются в крупных коммерческих холодильных машинах и котлах для поддержания надлежащей циркуляции тепловой жидкости.

Лучшие типы 3-дюймовых обратных клапанов

Внутренняя механическая конструкция клапана определяет его гидродинамические свойства, перепад давления и пригодность для конкретной среды. Для трехдюймового трубопровода инженеры обычно выбирают одну из трех основных конфигураций в зависимости от рабочих параметров системы.

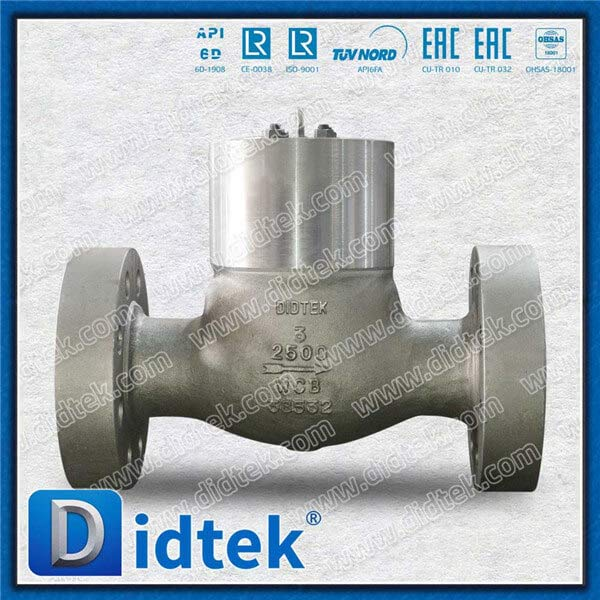

Поворотные обратные клапаны

Эти клапаны имеют простую, но очень эффективную конструкцию, состоящую из диска, установленного на шарнирном штифте над потоком потока. При попадании жидкости динамическое давление поднимает диск вверх, полностью освобождая путь потока. Когда расход уменьшается, сила тяжести и обратный поток заставляют диск поворачиваться обратно на седло клапана.

Эта конструкция обеспечивает исключительно низкий перепад давления благодаря беспрепятственному пути потока. Они очень эффективны в горизонтальных трубопроводах и легко справляются со средами, содержащими тяжелые твердые частицы, что делает их идеальными для необработанных сточных вод и шламов. Однако они по-прежнему очень чувствительны к гидроударам. Если жидкость внезапно поменяет направление движения, диск может резко захлопнуться, вызывая скачки давления, которые могут повредить трубопроводную инфраструктуру. Для сред с экстремально высоким давлением, где структурная целостность не подлежит обсуждению, использование для тяжелых условий эксплуатации поворотного обратного клапана , такого как конструкция с герметичной крышкой класса 2500, гарантирует, что система без сбоев выдержит серьезные механические нагрузки и скачки давления.

Пружинные и линейные обратные клапаны

В этих устройствах, также известных как сопловые или бесшумные обратные клапаны, используется центральный шток, удерживающий диск или тарельчатый клапан напротив седла клапана, поддерживаемый калиброванной механической пружиной. Жидкость должна оказывать достаточное давление, чтобы преодолеть натяжение пружины и открыть путь потоку.

Огромным преимуществом здесь является упреждающее закрытие. Когда скорость жидкости в прямом направлении уменьшается, пружина активно подталкивает диск к закрытому положению до того, как фактически начнется обратный поток. Такое быстрое закрытие значительно снижает риск гидравлического удара. Более того, их можно устанавливать практически в любой ориентации, включая вертикальные линии с восходящим потоком. Напротив, наличие пружины и центрального направляющего механизма ограничивает путь потока, что приводит к более высокому давлению открытия и более значительному перепаду давления в блоке по сравнению с поворотными типами.

Двухпластинчатые обратные клапаны

В конструкциях с двумя пластинами используются две подпружиненные полукруглые пластины, шарнирно закрепленные на центральном штифте. Когда происходит течение, пластины складываются внутрь, как крылья бабочки. При прекращении потока торсионные пружины немедленно защелкивают пластины.

Эта конфигурация очень компактна и легка. Межпластинчатый клапан с двумя пластинами занимает часть места стандартного фланцевого поворотного клапана. Это делает его предпочтительным выбором для морских платформ, судостроения и тесных механических помещений, где строго соблюдаются ограничения по пространству и весу.

Сравнение производительности ядра

Критические размеры 3-дюймового обратного клапана

Определение компонентов трубопровода требует пристального внимания к инженерным размерам, чтобы обеспечить плавную интеграцию в существующие трубопроводы. Эти размеры строго регулируются международными стандартами, чтобы гарантировать взаимозаменяемость различных производителей.

Монтажные размеры

Монтажная длина, известная как FTF, представляет собой точное физическое расстояние между входными и выходными соединительными поверхностями. Это измерение сильно варьируется в зависимости от типа клапана и класса давления. Например, стандартный фланцевый поворотный клапан класса 150 обычно имеет размер FTF 9,5 дюймов для размещения внутреннего шарнирного механизма. И наоборот, межпластинчатый клапан с двумя пластинами того же класса давления спроектирован так, чтобы быть как можно более узким, часто его длина составляет всего 2,875 дюйма. Понимание этих размеров имеет решающее значение для проектировщиков трубопроводов на этапе проектирования, чтобы обеспечить адекватные припуски на катушки.

Типы подключения

Способ подключения компонента к трубопроводу определяет его способность удерживать давление и общую простоту обслуживания во время ремонта объекта.

• Фланцевые концы: наиболее распространенное соединение для промышленного применения. Согласно ASME B16.5, фланец класса 150 для 3-дюймовой трубы имеет внешний диаметр 7,5 дюйма и требует четырех отверстий для болтов. Переход на фланец класса 300 увеличивает внешний диаметр до 8,25 дюйма и требует восьми отверстий для болтов, чтобы безопасно выдерживать повышенное давление.
• Концы пластин и наконечников: предназначены для зажима или размещения между двумя стандартными фланцами трубы. Бесфланцевые конструкции удерживаются на месте за счет силы зажима длинных фланцевых шпилек. Проушины имеют резьбовые вставки, позволяющие прикручивать их болтами непосредственно к одному фланцу, что облегчает снятие трубы на выходе без сброса давления на стороне входа.
• Сварные и резьбовые соединения в раструбе. Хотя эти соединения очень безопасны и распространены в небольших линиях КИП, эти соединения встречаются реже в 3-дюймовых размерах и обычно предназначены для конкретных толстостенных трубопроводных систем высокого давления.

Понимание номинальных давлений

Критическим этапом выбора является согласование возможностей компонента по удержанию давления с максимальными условиями эксплуатации трубопровода. Давление и температура неразрывно связаны. С повышением температуры среды конструкционный предел текучести металла снижается, тем самым снижается его допустимое давление.

В Северной Америке и во многих международных секторах номинальное давление определяется ASME B16.34. Компоненты подразделяются на отдельные классы от класса 150 до класса 2500. Распространено заблуждение, что класс 150 означает, что устройство рассчитано ровно на давление 150 фунтов на квадратный дюйм. На самом деле клапан класса 150 из углеродистой стали может безопасно выдерживать давление до 285 фунтов на квадратный дюйм при температуре окружающей среды. Однако если температура жидкости поднимется до 500 градусов по Фаренгейту, максимально допустимое рабочее давление значительно упадет до 170 фунтов на квадратный дюйм.

Выбор материала напрямую влияет на долговечность. Литая углеродистая сталь, такая как ASTM A216 WCB, остается отраслевым стандартом для нефтехимических применений под высоким давлением. Нержавеющая сталь, такая как ASTM A351 CF8M, выбрана из-за исключительной коррозионной стойкости в высокоагрессивных химических средах. Ковкий чугун часто используется в муниципальных системах водоснабжения, поскольку он очень экономически эффективен, хотя и непригоден для высокотемпературных промышленных процессов.

Сравнение размеров: 2 дюйма, 3 дюйма и 4 дюйма

Частая инженерная ошибка заключается в предположении, что 3-дюймовый трубопровод автоматически требует 3-дюймовый клапан. Выбор размера всегда должен основываться на реальных условиях потока и динамике жидкости, а не просто соответствовать размеру линии.

Коэффициент расхода, известный как Cv, представляет собой объем воды в галлонах в минуту, который пройдет через полностью открытый клапан при перепаде давления в 1 фунт на квадратный дюйм. Стандартная 2-дюймовая поворотная конструкция может иметь Cv примерно 50. Убедившись, что 3-дюймовый обратный клапан правильно указан, инженеры могут использовать Cv в диапазоне от 120 до 150. У 4-дюймового агрегата Cv значительно возрастает до 250 и более. Это экспоненциальное увеличение демонстрирует, насколько важен точный размер для поддержания требуемой скорости потока в системе.

Обратный клапан полностью зависит от скорости жидкости, обеспечивая устойчивость внутреннего диска и его полное открытие. Если система имеет большой расход, уменьшение размера клапана до 2-дюймового клапана для экономии первоначальных затрат создает серьезное узкое место. Скорость жидкости резко возрастает, когда она проходит через меньшее отверстие, что приводит к турбулентному потоку, кавитации и неприемлемому падению давления. И наоборот, если 4-дюймовый клапан установлен в системе с недостаточным объемом потока, жидкости не хватит кинетической энергии, чтобы полностью открыть диск. Диск будет зависать в потоке потока, быстро раскачиваясь относительно седла. Этот дребезг приводит к сильному механическому износу шарнирного пальца и неизбежному выходу из строя. Инженеры должны рассчитывать ожидаемые скорости жидкости, обычно стремясь поддерживать поток жидкости от 3 до 10 футов в секунду для оптимальной стабильности.

Полезное руководство по выбору для инженеров

Менеджеры по закупкам и инженеры по трубопроводам должны следовать этой структурированной эмпирической схеме принятия решений, чтобы гарантировать, что выбранный компонент соответствует всем требованиям безопасности и эксплуатации.

• Характеристики подходящей среды: Чистая, неагрессивная питьевая вода позволяет использовать стандартный ковкий чугун с эластомерными уплотнениями из EPDM. Для работы с высококоррозионными кислотами строго требуется нержавеющая сталь 316 с седлами из ПТФЭ. Абразивные суспензии требуют закаленной посадки металл по металлу, например, наложения из стеллита, чтобы предотвратить быструю эрозию.
• Проверка давления открытия: Оцените минимальное давление на входе, необходимое для открытия клапана. В системах с самотеком тяжелая подпружиненная конструкция может полностью ограничить поток. Убедитесь, что общее падение давления на полностью открытом клапане приемлемо для поддержания эффективности насоса.
• Подтвердите ориентацию установки. Если трубопровод проходит горизонтально, допустимы поворотные конструкции, конструкции с двумя пластинами и линейные конструкции. Однако, если трубопровод проходит вертикально с восходящим потоком, настоятельно рекомендуется использовать линейные конструкции с подпружиненными пружинами для предотвращения ударов под действием силы тяжести.
• Проверьте отраслевые сертификаты. Промышленное применение требует строгого соблюдения мировых стандартов. Требуются компоненты, соответствующие требованиям API 594 по размерам и API 598 по строгим испытаниям на герметичность седла.

Где найти высококачественную промышленную арматуру

Выбор надежного партнера-производителя так же важен, как и составление правильных технических спецификаций. Плохо изготовленные компоненты страдают от пористости стальной отливки, неточной обработки посадочных поверхностей или слабых внутренних шарнирных штифтов. Эти дефекты в конечном итоге приводят к катастрофическим отказам трубопроводов и незапланированным простоям объектов.

При выборе критически важной инфраструктуры группы закупок должны оценивать производителей на основе их протоколов обеспечения качества и контроля качества. Ведущий поставщик обеспечивает полную отслеживаемость материалов с помощью протоколов заводских испытаний и проводит строгую положительную идентификацию материалов. Оценка производителя профиля компании гарантирует, что он имеет действующие сертификаты ISO 9001 и API, доказывая, что его предприятие работает в соответствии со строгими международными производственными нормами. Сотрудничество с сертифицированными экспертами-металлургами гарантирует долгосрочную надежность и производительность в течение всего срока службы.

Заключение

Выбор правильного трехдюймового устройства регулирования потока формирует основу безопасности и эффективности работы трубопровода. Прежде чем принимать решение о закупке, инженеры должны тщательно оценить конкретную текучую среду, требуемые классы давления и скорости жидкости. Выбор между поворотным механизмом, обеспечивающим низкие перепады давления, и подпружиненной конструкцией для предотвращения гидравлического удара часто означает разницу между десятилетиями бесперебойной работы и немедленным механическим отказом.

Правильный выбор размера предотвращает появление узких мест в системе, обеспечивая работу насосов на входе в пределах оптимальной эффективности. Всегда проверяйте номинальные значения давления и температуры перед завершением покупки. Если вы разбираетесь в сложной гидродинамике, модернизируете устаревшую инфраструктуру или управляете средами с экстремальным давлением, мы рекомендуем вам обратиться к нашим инженерным экспертам . Изучите надежную линейку продуктов Didtek Valve, чтобы найти самое лучшее решение для вашего проекта, гарантирующее, что ваши промышленные системы будут ежедневно защищены от обратного потока.

Часто задаваемые вопросы

Какова скорость потока стандартного 3-дюймового обратного клапана?

Пропускная способность значительно варьируется в зависимости от внутренней геометрии конкретного типа клапана. 3-дюймовая поворотная конструкция обычно имеет Cv в диапазоне от 110 до 140 из-за беспрепятственного пути потока. Напротив, 3-дюймовая подпружиненная линейная конструкция с внутренними направляющими компонентами, опирающимися непосредственно на поток потока, обычно имеет более низкий диапазон Cv от 80 до 100.

Можно ли установить 3-дюймовый обратный клапан вертикально?

Поворотную конструкцию теоретически можно установить в вертикальном трубопроводе, но строго только в том случае, если поток жидкости движется вверх. Однако инженеры-эксплуатационники обычно не одобряют эту практику в промышленных системах с высоким давлением. Для вертикальной установки настоятельно рекомендуется использовать подпружиненные конструкции, поскольку механическая пружина обеспечивает быстрое закрытие диска, предотвращая его резкое захлопывание под действием силы тяжести.

Как предотвратить удар обратного клапана?

Гидравлический удар возникает, когда столб жидкости быстро меняет направление и захлопывает диск клапана. Чтобы остановить этот разрушительный гидравлический удар, инженеры обычно заменяют стандартные поворотные клапаны подпружиненными бесшумными обратными клапанами или конструкциями с двумя пластинами. Встроенные пружины заставляют тарелки клапана закрываться за долю секунды до фактического начала обратного потока, полностью устраняя эффект захлопывания.

Каков стандартный монтажный размер фланцевого агрегата класса 150?

Согласно стандартам ASME B16.10, строительная длина стандартного 3-дюймового фланцевого обратного клапана класса 150 обычно составляет 9,5 дюйма. Крайне важно проверить этот размер на этапе проектирования трубопровода, чтобы гарантировать, что изготовитель оставляет правильный припуск на катушку.

В чем разница между обратным клапаном и предохранителем обратного потока?

Хотя оба устройства служат для предотвращения обратного потока, они принципиально различаются по сфере применения. Обратный клапан — это отдельный механический компонент, используемый для управления направлением в общем технологическом трубопроводе. Превентор обратного потока представляет собой сложный сертифицированный механический узел, специально предусмотренный муниципальными водопроводно-канализационными нормами для защиты общественных источников питьевой воды от опасного перекрестного загрязнения. Он часто содержит два независимо действующих обратных клапана, предохранительные клапаны и контрольные краны.
