6-дюймовый дисковый затвор: размеры, типы, номинальное давление и руководство по выбору

Вам нужен точный контроль расхода в вашей трубопроводной системе? Поиск правильного баланса между занимаемой площадью и пропускной способностью — задача, с которой ежедневно сталкиваются многие инженеры объектов. 6 -дюймовый дроссельный клапан предлагает оптимальное решение. Он служит важной рабочей лошадкой в ​​современной промышленной инфраструктуре. Независимо от того, управляете ли вы городским водоснабжением, работаете с агрессивными химикатами или регулируете газ под высоким давлением, клапан этого конкретного размера обеспечивает исключительную эффективность жидкости.

В этом техническом руководстве мы рассмотрим основную механику этих изолирующих устройств. Мы разберем стандартные размеры, конструктивные конфигурации и точные номинальные значения давления. Понимая эти инженерные параметры, менеджеры по закупкам и проектировщики трубопроводов могут принимать обоснованные решения. Правильный выбор обеспечивает долгосрочную эксплуатационную безопасность и сводит к минимуму дорогостоящие простои, связанные с техническим обслуживанием.

Что такое 6-дюймовый дроссельный клапан и как он работает?

Инженеры объектов полагаются на это оборудование как на основное устройство контроля потока. Он эффективно регулирует, дросселирует или полностью изолирует поток жидкости в трубопроводе. Устройство работает как четвертьоборотный поворотный клапан . Это означает, что простой поворот рабочего вала на 90 градусов приведет диск от полностью открытого состояния к полностью закрытому.

С эксплуатационной точки зрения механика опирается на четыре основных компонента. К ним относятся прочный корпус клапана, внутренний 6-дюймовый диск, центральный противовыбросовой шток и упругая посадочная поверхность. Когда автоматизированная система открывает линию, диск вращается параллельно потоку жидкости. Это позволяет среде проходить через отверстие с минимальным гидродинамическим сопротивлением. Следовательно, в системе наблюдается незначительное падение давления. В закрытом состоянии диск сидит строго перпендикулярно потоку. Он плотно прижимается к седлу, чтобы предотвратить утечку. Это прямое вращательное движение значительно снижает механический износ по сравнению с традиционными задвижками или проходными клапанами.

Благодаря размеру DN150 это оборудование идеально подходит для множества промышленных процессов. Он обеспечивает достаточно большое внутреннее отверстие для перекачки больших объемов жидкости, оставаясь при этом удивительно компактным. На практике вы часто будете сталкиваться с этими агрегатами, установленными в муниципальных водопроводных сетях, на мощных очистных сооружениях и в коммерческих системах охлаждения, вентиляции и кондиционирования воздуха.

Текущие отраслевые тенденции в характеристиках клапанов

Анализ текущих тенденций в области промышленных трубопроводов показывает значительный сдвиг в практике составления спецификаций. Предприятия все чаще отдают приоритет строгим стандартам нулевого уровня выбросов, чтобы соответствовать современным экологическим нормам. В результате инженеры-трубостроители отходят от традиционных клапанов с линейным перемещением. Вместо этого в отрасли наблюдается массовый толчок к конструкциям с тройным смещением с металлическим седлом, даже для приложений среднего уровня давления. Этот переход не только уменьшает физическую площадь трубопроводной сети, но также значительно снижает затраты на долгосрочное обслуживание благодаря механизмам фиксации без трения. Интеграция интеллектуальных приводов также становится стандартом, позволяя операторам контролировать состояние клапана и выходной крутящий момент в режиме реального времени из централизованной диспетчерской.

Стандартные размеры и совместимость фланцев

Когда инженерные группы проектируют сложную компоновку трубопроводов, габаритная длина служит важнейшим пространственным показателем. Это измерение определяет физическую ширину корпуса клапана. Он точно определяет, какой зазор необходим между двумя соседними фланцами трубы в процессе установки.

Для 6-дюймового блока габаритные размеры строго регулируются международными инженерными стандартами, чтобы гарантировать универсальную взаимозаменяемость. Наиболее широко упоминаемым стандартом является API 609. В соответствии с API 609 категории A, который охватывает стандартные концентрические клапаны, строительная длина обычно составляет 2,12 дюйма или 54 миллиметра. Для категории B, которая охватывает высокопроизводительные конструкции со смещением, конструктивные размеры обычно шире, чтобы соответствовать геометрии смещенного штока. Соблюдение этих стандартизированных размеров гарантирует, что специалисты по техническому обслуживанию смогут легко заменить устаревшую инфраструктуру, не разрезая и не модифицируя существующие трубопроводы.

Для обеспечения надежного соединения под давлением агрегат должен быть идеально совместим с фланцами трубопровода. Стандартные агрегаты производятся в соответствии с известными мировыми стандартами фланцев. К ним относятся ASME B16.5, класс 150 и класс 300, а также европейские стандарты EN 1092-1 PN10 и PN16. Понимание расположения отверстий под болты абсолютно необходимо для закупок. Например, 6-дюймовый фланец ANSI класса 150 имеет стандартный диаметр окружности болтов 9,5 дюйма и требует ровно восьми болтов для достижения равномерного усилия зажима.

Структурные конфигурации: бесфланцевые и типы корпусов с наконечниками

Выбранная вами конструкция корпуса напрямую влияет на установку и обслуживание устройства. Во многих схемах трубопроводов используется конфигурация вафельного типа для экономии места и снижения веса. Эта конструкция специально разработана для установки непосредственно между двумя параллельными фланцами трубы. Вместо использования резьбовых вставок он полностью опирается на длинные фланцевые болты, которые проходят по всему внешнему периметру корпуса клапана. Соседние трубы сжимаются вместе, чтобы надежно зафиксировать устройство на месте.

Основным преимуществом этой конфигурации является присущая ей экономическая эффективность. Один технический специалист может чрезвычайно легко установить систему в ограниченном пространстве. Однако он строго подходит для стандартного встроенного управления потоком. Поскольку агрегат удерживается исключительно за счет сжатия обоих фланцев, бригады технического обслуживания не могут снять выходной трубопровод для ремонта, пока входная сторона остается под давлением.

Напротив, двунаправленная тупиковая служба требует другого подхода. Клапан с проушинами имеет прочные резьбовые выступы, выступающие по всему периметру отливки. Вместо использования длинных болтов, проходящих через клапан, каждый прилегающий фланец трубы прикручивается независимо непосредственно к резьбовым выступам с помощью отдельных болтов с головкой. Это структурное различие обеспечивает главное эксплуатационное преимущество. Обслуживающий персонал может безопасно сбросить давление и отвинтить нижние трубопроводы, в то время как верхняя система остается под полным давлением. Эти устройства являются обязательными для конечных приложений и систем, требующих частого последующего обслуживания.

Смещенные конструкции: концентрические против высокопроизводительных

Наиболее распространенной конфигурацией для стандартных промышленных применений является конструкция с нулевым смещением. В этих концентрических моделях рабочий шток идеально центрирован по центру диска. Сам диск идеально центрирован во внутреннем отверстии.

Эта традиционная конструкция во многом опирается на упругое эластомерное седло, обеспечивающее плотную посадку с натягом. Когда оператор закрывает линию, внешний край диска сжимает толстое резиновое седло, чтобы гарантировать отсутствие утечек. Концентрические конструкции высокоэффективны и экономически выгодны. Они остаются стандартным выбором для сред низкого давления, таких как городская питьевая вода, сжатый заводской воздух и основные жидкости для систем отопления, вентиляции и кондиционирования.

Когда температура процесса значительно повышается или внутреннее давление превышает физические пределы резиновых седлов, инженеры по трубопроводам обращаются к высокопроизводительным конструкциям со смещением. В конфигурации с двойным смещением шток физически перемещается за диск и слегка смещается в сторону. Эта особая геометрия создает кулачковое действие. Он отрывает диск от седла сразу после открытия. Это значительно снижает трение, продлевает срок службы седла и позволяет устройству выдерживать более высокие давления до класса 300 по ANSI.

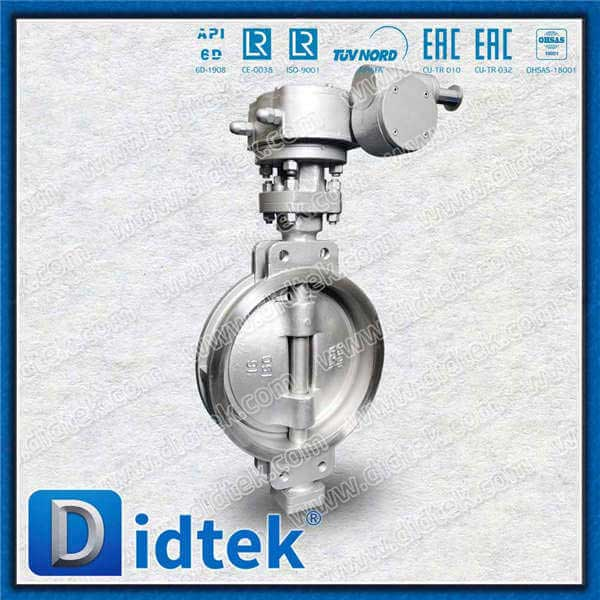

Для экстремальных условий конфигурации с тройным смещением добавляют коническую геометрию седла. Такая конструкция исключает трение между диском и седлом. В этих устройствах используются ламинированные сиденья металл-металл. Они обеспечивают безупречную изоляцию с нулевой утечкой при сильном перегретом паре, абразивной химической обработке и транспортировке нефти под высоким давлением.

Номинальные давления и температурные пределы

Выбор правильного номинального давления имеет решающее значение для обеспечения общей безопасности системы. Назначенный класс давления строго определяет максимальное внутреннее гидродинамическое давление, которое кузов может выдержать без риска деформации конструкции. Для диаметра 6 дюймов наиболее часто указываемым рейтингом в инфраструктуре Северной Америки является класс 150 по ANSI. Он безопасно выдерживает максимальное рабочее давление примерно до 285 фунтов на квадратный дюйм при температуре окружающей среды. Для нефтехимической переработки класс ANSI 300 используется для поддержки давления до 740 фунтов на квадратный дюйм.

Максимальный предел рабочей температуры почти полностью определяется химическим составом материалов седла. Выбор неправильного эластомера для применения при высоких температурах приведет к преждевременному плавлению, затвердеванию или растрескиванию седла. Каучук EPDM служит отраслевым стандартом для применения в системах водоснабжения и отопления, вентиляции и кондиционирования воздуха, оптимально функционируя при температуре до 250 градусов по Фаренгейту. И наоборот, нитрил строго предпочтителен для масел на нефтяной основе и горючих газов. Для высокоагрессивных агрессивных кислот ПТФЭ обеспечивает исключительную химическую инертность. Металлические седла, изготовленные из нержавеющей стали или стеллита, обязательны для использования в перегретых средах, превышающих 1000 градусов по Фаренгейту.

Приведение в действие и автоматизация потока

В то время как меньшими компонентами трубопровода можно легко управлять с помощью простой рукоятки рычага, диаметр 6 дюймов представляет собой совершенно другую физическую проблему. Площадь поверхности 6-дюймового диска значительна. Динамическое давление жидкости, действующее на него, создает значительные требования к срывному крутящему моменту.

По этой конкретной причине настоятельно рекомендуется использовать ручной редуктор вместо рычага. Интегрированная червячная коробка передач обеспечивает огромное механическое преимущество. Это позволяет одному оператору плавно открывать или закрывать линию без чрезмерного физического напряжения. Кроме того, этот зубчатый механизм обеспечивает постепенную скорость закрытия. Это по своей сути предотвращает опасные скачки давления, известные как гидравлический удар.

Современные промышленные объекты все чаще требуют автоматизированного управления технологическими процессами. Для решений с индивидуальным приводом (электрическим или пневматическим) менеджеры объектов должны оценить имеющиеся у них инженерные коммуникации. Пневматические приводы используют заводской сжатый воздух для привода реечного механизма. Они срабатывают невероятно быстро и не представляют абсолютно никакого риска возгорания в легковоспламеняющихся средах. Электрические приводы с приводом от встроенных двигателей обеспечивают превосходную точность регулирования потока и удержания диска под точным углом для непрерывного дросселирования.

Пошаговое руководство по выбору для инженеров-строителей

Приобретение правильного оборудования для регулирования потока требует систематической оценки ваших конкретных инженерных параметров. Использование структурированного процесса выбора снижает риск преждевременного износа и дорогостоящих простоев системы. Следуйте этой научно обоснованной схеме, чтобы указать точную конфигурацию, необходимую для вашего проекта.

Определение характеристик жидкости. Основополагающим шагом является точный анализ того, что будет течь по трубопроводу. Оцените, является ли среда чистой питьевой жидкостью, абразивным горнодобывающим раствором или едкой кислотой. Химический состав напрямую диктует металлургические требования к корпусу, материалу диска и эластомерному седлу.

Границы температуры и давления. Внимательно проверьте максимальное нормальное рабочее давление наряду с возможными пиковыми скачками давления. Эти важные данные сразу покажут, достаточна ли стандартная концентрическая конструкция с резиновым седлом или же температурные ограничения требуют использования высокопроизводительного узла с металлическим седлом, рассчитанного на класс 300 по ANSI.

Ограничения при установке: Оцените физическое место установки в заводском цехе. Если устройство устанавливается в линию и никогда не будет служить точкой изоляции для последующего обслуживания, вы можете сэкономить капитал, указав бесфланцевый корпус. Если он расположен в конце участка трубы, конфигурация наконечника обязательна.

Требования к автоматизации: Определите необходимый уровень физического контроля. Для изолированных трубопроводов вполне достаточно защищенного от атмосферных воздействий ручного привода. Для процессов, требующих непрерывной регулировки расхода, выберите соответствующий пневматический или электрический привод на основе расчетов крутящего момента и доступных энергосистем.

Сотрудничество с сертифицированным производителем клапанов

Максимальная надежность сложной трубопроводной системы прямо пропорциональна производственным допускам поставщика компонентов. Приобретение промышленной инфраструктуры у непроверенных поставщиков часто приводит к несоответствию размеров, некачественному отверждению эластомеров и катастрофическим разрушениям корпуса под сильным давлением.

При приобретении критически важной инфраструктуры обязательно необходимо сотрудничать с сертифицированным производителем. Авторитетные инжиниринговые фирмы работают в соответствии со строгими системами управления качеством ISO 9001. Они гарантируют, что каждое устройство проходит строгие гидростатические и пневматические испытания в соответствии со стандартами API 598, прежде чем оно покинет заводской цех. Взаимодействуя напрямую с опытной производственной командой, менеджеры по закупкам получают полную отслеживаемость материалов и эмпирические рекомендации по выбору крутящего момента. Это гарантирует индивидуальные решения для обеспечения эксплуатационной безопасности.

Если вам требуется помощь в определении размера вашего следующего проекта, тщательно оцените параметры вашей системы и выберите оборудование, соответствующее вашим конкретным отраслевым стандартам. Изучите наш обширный ассортимент продукции в Didtek Valve, чтобы найти именно ту конфигурацию, которая соответствует вашим строгим требованиям к производительности.

Сколько весит 6-дюймовый дроссельный клапан?

Общий вес полностью зависит от типа кузова, металлургического состава и конструкции смещения. Стандартная 6-дюймовая концентрическая модель пластинчатого типа, изготовленная из чугуна, обычно весит от 15 до 22 фунтов. Для устройства с ушками требуется значительно больше металла для толстых резьбовых вставок, в результате чего вес увеличивается примерно до 25–35 фунтов. Высокопроизводительные модели с двойным или тройным смещением, изготовленные из углеродистой стали, имеют сильно усиленные стенки корпуса, выдерживающие давление класса 300, часто весом более 45 фунтов.

Можно ли использовать 6-дюймовый дроссельный клапан для дросселирования?

Да, эти вращающиеся устройства обладают высокой способностью модулировать и дросселировать поток жидкости. Передовой инженерный опыт требует, чтобы диск оставался открытым в диапазоне от 30 до 80 градусов во время непрерывных операций регулирования. Работа при открытии менее 30 градусов создает высокоскоростные струи жидкости, которые вызывают сильную кавитацию, приводящую к быстрой эрозии седла. Работа под углом более 80 градусов обеспечивает незначительные изменения расхода.

Каково значение Cv 6-дюймовой дроссельной заслонки?

Коэффициент расхода представляет собой объем воды в галлонах США в минуту, который будет проходить через установку при перепаде давления ровно 1 фунт на квадратный дюйм. Для полностью открытого 6-дюймового агрегата значение Cv обычно находится в диапазоне от 1500 до 1800. Это отклонение сильно зависит от аэродинамического профиля внутреннего диска. Более тонкие диски обладают меньшим гидродинамическим сопротивлением и, следовательно, обеспечивают заметно более высокий коэффициент расхода.

Есть ли у дроссельных заслонок направление потока?

Стандартные модели с концентрическими резиновыми футеровками по своей сути являются двунаправленными. Они могут одинаково хорошо герметизировать давление с любого направления. Высокопроизводительные модели с двойным и тройным смещением обычно имеют направленную конструкцию. Они имеют предпочтительное направление потока, которое четко обозначено литой стрелкой на внешнем корпусе. Хотя технически они могут герметизировать обратное давление, это часто снижает максимальное номинальное давление и со временем ускоряет механический износ.

Какова правильная ориентация установки 6-дюймовой дроссельной заслонки?

Для оптимальной производительности и долговечности шток клапана в идеале следует устанавливать в горизонтальном положении, особенно в трубопроводах, перекачивающих среды со взвешенными твердыми частицами или твердыми частицами. Горизонтальная установка штока предотвращает попадание мусора непосредственно в нижний подшипник штока, что может привести к увеличению крутящего момента и преждевременному выходу уплотнения из строя. Если горизонтальная установка невозможна из-за нехватки места, вертикальная установка приемлема для чистых жидкостей, однако во время планового технического обслуживания необходимо внимательно следить за нижним подшипником.

Какой крутящий момент необходим для работы 6-дюймовой дроссельной заслонки?

Рабочий крутящий момент зависит от давления в системе, типа среды и материала седла. В стандартном применении воды класса 150 ANSI с седлом из EPDM момент срыва для 6-дюймового агрегата обычно составляет от 600 до 900 дюймо-фунтов. Однако если система работает с сухими газами или абразивными суспензиями, отсутствие смазки значительно увеличивает трение, что требует добавления коэффициента безопасности не менее 30 процентов к расчетам размеров привода. Высокопроизводительные конструкции с металлическим седлом потребуют еще более высоких крутящих моментов для достижения надлежащего механического уплотнения.
