Промышленные трубопроводные системы в значительной степени полагаются на точный контроль жидкости для обеспечения безопасной, эффективной и непрерывной работы. Выбор неправильной конструкции шарового клапана часто приводит к неорганизованным выбросам, чрезмерным перепадам давления, преждевременному износу седла и дорогостоящим простоям системы. Эти механические неисправности ставят под угрозу безопасность работников и серьезно снижают производительность труда. Вы должны тщательно согласовать уникальные требования вашей трубопроводной системы с соответствующей архитектурой клапана, чтобы обеспечить оптимальную производительность.
В этом руководстве представлена структура оценки на инженерном уровне, которая поможет вам сопоставить конкретные параметры, такие как пределы давления, характеристики среды и потребности в регулировании расхода, с правильным типом промышленного клапана. Вы узнаете, как конструкция конструкции, размеры внутреннего отверстия и конфигурация портов напрямую влияют на динамику жидкости. Вы также узнаете, как различные стили сборки кузова влияют на ваши текущие рабочие процессы технического обслуживания. Прежде чем оценивать специализированные конструкционные материалы и методы автоматического приведения в действие, инженеры должны четко определить основную механическую конструкцию клапана, чтобы обеспечить долгосрочную надежность.
Ключевые выводы
Давление и размер определяют выбор анкера: плавающие конструкции предназначены для применений с низким и средним давлением, а конструкции с цапфой обязательны для трубопроводов высокого давления и большого диаметра.
Требования к расходу определяют диаметр отверстия: полнопроходные конструкции исключают перепады давления; стандартные порты обеспечивают экономию средств там, где допустимо ограничение потока.
Техническое обслуживание диктует тип кузова: трехсекционные кузова допускают поточное обслуживание, что критически важно для сварных систем или систем с длительным сроком безотказной работы.
Маршрутизация системы определяет количество портов: конструкции с несколькими портами (например, трехходовой шаровой клапан) могут заменить несколько двухходовых клапанов для оптимизации компоновки трубопроводов.
Конструктивное проектирование: плавающие и цапфовые шаровые краны
При оценке широкого спектра типов шаровых кранов определение основной конструктивной конструкции составляет основу процесса спецификации. В самом начале вы сталкиваетесь с критическим бинарным выбором. Давление в системе и диаметр трубопровода в первую очередь определяют, нужна ли вам плавающая или цапфовая конфигурация. Неправильный выбор серьезно влияет на эксплуатационную безопасность и механическую долговечность.
Плавающий шаровой кран работает по удивительно простому, но эффективному принципу. Шар остается полностью подвешенным в жидкой среде. В закрытом состоянии давление в линии на входе физически прижимает шар вниз по потоку к мягкому посадочному кольцу. Это механическое действие сжимает седло и создает герметичное уплотнение. Эти клапаны отлично подходят для систем с низким и средним давлением. Они исключительно хорошо работают на трубопроводах меньшего диаметра, работающих с чистыми, неабразивными средами. Однако они имеют определенные механические ограничения. По мере увеличения давления в системе сила, толкающая шар в седло, возрастает в геометрической прогрессии. Это создает огромное трение, приводящее к высокому рабочему крутящему моменту. Кроме того, резкие скачки давления легко повреждают мягкие седла, что делает клапан склонным к утечке.

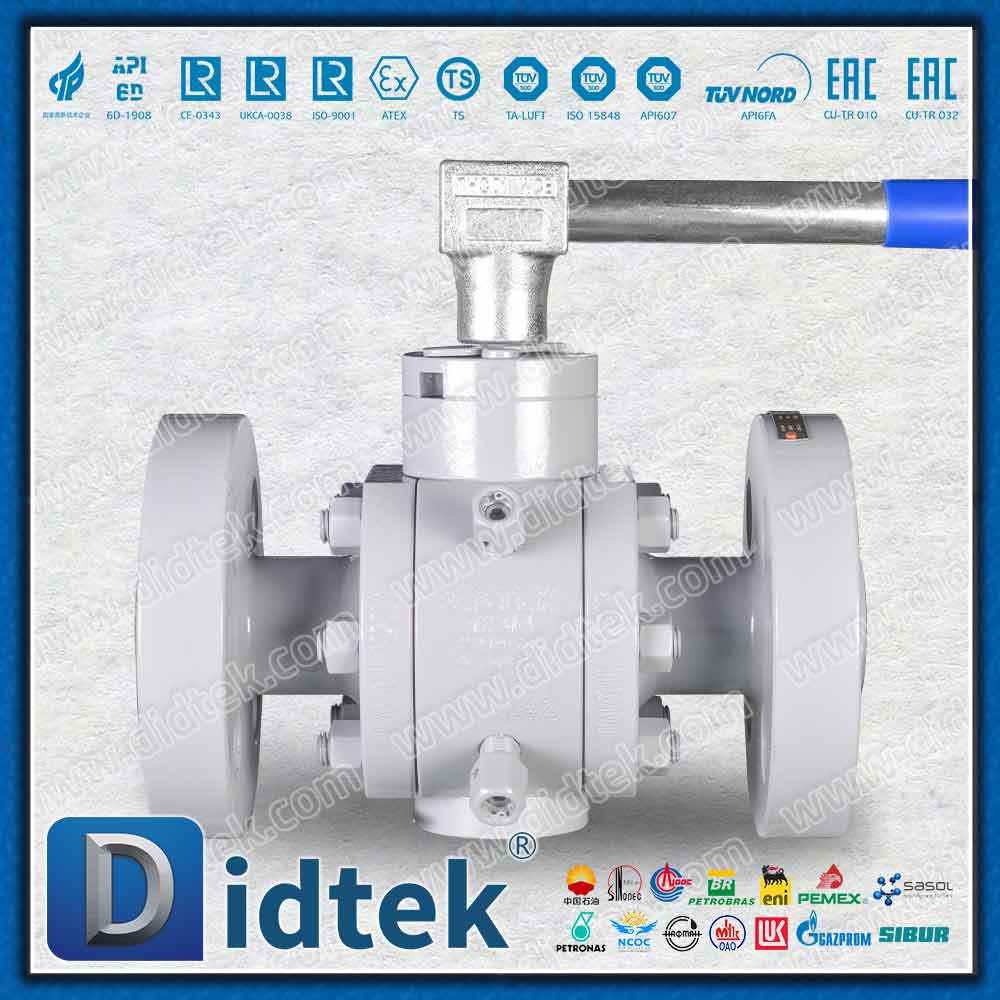

И наоборот, в шаровом кране с цапфой используется принципиально другой механизм уплотнения. Шар механически закреплен твердыми валами сверху и снизу. Поскольку шар остается неподвижным на своей оси, линейное давление перемещает подпружиненные седла вверх по потоку против шара, а не перемещает сам шар. Эта структурная конструкция абсолютно обязательна для применений с высоким давлением, особенно для тех, которые превышают класс 600 по ASME. Это также важно для трубопроводов большого диаметра, где плавающий шар будет слишком массивным для эффективной работы. Крепления цапфы безопасно воспринимают огромные нагрузки давления. Они обеспечивают гораздо более низкий и очень предсказуемый профиль рабочего крутящего момента. Эта предсказуемость делает их идеальным выбором для систем, требующих точного автоматического срабатывания.
Конструкция отверстия: полный порт и стандартный порт
Внутренний диаметр клапана сильно влияет на динамику потока в системе. Мы оцениваем этот параметр, поскольку он определяет общую пропускную способность, эксплуатационную эффективность и скорость жидкости. Выбор правильной конструкции отверстия гарантирует, что вы случайно не заглушите трубопровод и не создадите ненужную турбулентность.
Полнопроходной шаровой кран имеет внутреннее отверстие, которое идеально соответствует внутреннему диаметру соединительного трубопровода. Этот цельный структурный выбор обеспечивает конкретные, измеримые результаты. Это обеспечивает нулевое ограничение потока через корпус клапана. Следовательно, это полностью устраняет локальные перепады давления. Такое соотношение 1:1 также дает операторам возможность беспрепятственно пропускать через линию механические чистящие устройства или инструменты для проверки. Инженеры выбирают варианты с полным портом в первую очередь для суспензий, высоковязких жидкостей и приложений с критическими потоками, требующих максимальной беспрепятственной пропускной способности.
Клапаны со стандартным или уменьшенным проходом используют другой подход. Их внутренний диаметр обычно на один размер трубы меньше соединительного трубопровода. Это намеренное уменьшение уменьшает занимаемую площадь, вес и стоимость производства устройства. Компромисс предполагает увеличение перепадов давления и возникновение локализованной турбулентности потока непосредственно за клапаном. Эти клапаны прекрасно подходят для транспортировки жидкостей и газов. Их можно безопасно использовать на длинных участках трубопроводов, где незначительное ограничение потока не оказывает негативного влияния на общую эффективность системы.
Конфигурация портов: двухходовые и трехходовые шаровые краны
Сложная архитектура трубопроводов часто требует от инженеров смешивания различных потоков среды или направления потоков в разные резервуары для обработки. Традиционные схемы достигают этого за счет объединения нескольких запорных клапанов в сложные, труднообслуживаемые контуры автоматизации. Выбор многопортовой конфигурации напрямую упрощает эти инженерные задачи.
Двухходовые клапаны представляют собой стандартный промышленный подход. Они обеспечивают базовую изоляцию включения/выключения через один вход и один выход. Они образуют прямую основу большинства сетей управления потоками, позволяя средствам массовой информации перемещаться по прямой линии.
Когда маршрутизация системы становится сложной, интеграция трехходового шарового крана становится весьма выгодной. Эти устройства заменяют несколько стандартных клапанов, уменьшая потенциальные точки утечек и экономя ценную пространственную площадь. Они используют две различные внутренние геометрии:
L-порт (отводной): эта внутренняя конфигурация направляет поток из одного общего входа в один из двух отдельных выходов. Поворот ручки на 90 градусов полностью меняет путь потока, изолируя ранее использованный порт.
T-Port (микширование/выбор): эта конструкция обеспечивает гораздо большую универсальность. Он может смешивать два отдельных входных потока в один общий выход. Альтернативно, он может обеспечить прямой поток между двумя противоположными портами, полностью перекрывая третий перпендикулярный порт.
Реализация многопортовых конструкций несет в себе определенные эксплуатационные риски. Вы должны точно запрограммировать пневматические или электрические приводы. Плохое выравнивание во время переходных фаз вращения может вызвать временное перекрестное загрязнение между потоками. Это также может привести к непреднамеренному застою, когда давление жидкости резко возрастает из-за того, что все порты на мгновение блокируются.
Стили сборки кузова: цельный, двухсекционный и трехсекционный.
Конструкция корпуса клапана напрямую влияет на методы установки на месте и рабочие процессы технического обслуживания в течение всего жизненного цикла. Стиль сборки кузова определяет, насколько легко бригады технического обслуживания смогут получить доступ к внутренним компонентам, когда мягкие сиденья со временем изнашиваются. Оценка этого параметра требует понимания устойчивости вашего предприятия к простою системы.
Различные конфигурации корпуса предлагают различные структурные профили и реалии реализации:
Цельный корпус: эта конструкция имеет прочную, унифицированную литой конструкцию. Он почти всегда имеет уменьшенное отверстие для установки внутренних компонентов через отверстие меньшего размера. Он предлагает самую низкую первоначальную стоимость покупки. Однако соображение реализации является суровым: оно полностью не подлежит ремонту. В случае отказа предприятия рассматривают его как одноразовый компонент.
Двухкомпонентный корпус: представляет собой стандартную промышленную конфигурацию. Он разделяет корпус на две части, соединенные болтами или резьбой. Для замены изношенных седел или поврежденных шариков бригады технического обслуживания должны физически снять весь агрегат с трубопровода. Лучше всего он работает для фланцевых или резьбовых систем, где автономное обслуживание остается практически осуществимым.
Трехкомпонентный корпус: эта высокопрочная конструкция имеет центральную часть, в которой размещены шар и седла, а по бокам расположены две отдельные торцевые крышки. Торцевые заглушки остаются надежно прикрепленными к соседней трубе. Во время технического обслуживания технические специалисты просто откручивают несколько болтов, и центральная часть выдвигается для немедленного обслуживания. Данное выполнение является абсолютно обязательным для сварных трубопроводных систем. Это позволяет осуществлять быструю замену уплотнений в линии, не разрезая трубу, что значительно сокращает критическое время простоя.
Трехмерная матрица выбора: тип, материал и торцевые соединения
Инженеры должны интегрировать типы структурных корпусов с конкретными металлургическими решениями и надежными соединениями. Эта комплексная система принятия решений завершает разработку спецификации клапана. При изучении различных типов шаровых кранов правильное сопоставление этих трех измерений обеспечивает надежную долгосрочную работу в сложных условиях.
Название: Материал клапана и матрица соединений
Категория спецификации
Опционный профиль
Реальность реализации и варианты использования
Материал: углеродистая сталь
Высокая прочность на разрыв и термостойкость.
Нефтехимическая переработка и нефтепереработка высокого давления. Подвержен внутренней ржавчине, если не защищен.
Материал: нержавеющая сталь (316/304).
Исключительная устойчивость к точечной коррозии и химическому воздействию.
Химические производства, фармацевтические заводы и предприятия пищевой промышленности требуют строгой гигиены.
Материал: латунь/бронза
Экономичные, легко обрабатываемые сплавы.
Коммерческие водяные контуры, стандартные системы отопления, вентиляции и кондиционирования и воздухопроводы низкого давления. Не подходит для высококоррозионных сред.
Соединение: фланцевые концы
Болтовые стыки с использованием прокладок.
Промышленные трубопроводы высокого давления. Обеспечивает чрезвычайно легкое удаление во время капитального ремонта предприятия.
Соединение: Резьбовое (NPT)
Коническая трубная резьба уплотняется за счет механической деформации.
Меньшие диаметры трубопроводов (менее 2 дюймов). Доминирует в стандартном коммерческом и легком промышленном использовании.
Соединение: раструб/стыковая сварка
Постоянное приваривание корпуса клапана к трубе.
Критическая среда с нулевой утечкой. Сочетается исключительно с корпусами, состоящими из трех частей, чтобы предотвратить тепловое повреждение мягких сидений во время установки.
Выбор материала полностью зависит от совместимости сред и факторов окружающей среды. Углеродистая сталь эффективно выдерживает экстремальное давление и высокую температуру. Нержавеющая сталь противостоит агрессивным воздействиям и сохраняет чистоту. Латунь прекрасно подходит для контуров хозяйственно-питьевого водоснабжения низкого давления.
Торцевые соединения должны отражать реальные условия установки в заводских условиях. Фланцевые соединения доминируют на тяжелых промышленных объектах, поскольку они выдерживают большие нагрузки и позволяют быстро заменить их. Резьбовые соединения подходят для стандартных коммерческих применений, где сварка представляет собой опасность возгорания. Сварные концы удовлетворяют требованиям абсолютной нулевой утечки, но требуют трехкомпонентных корпусов клапанов, чтобы обеспечить возможность технического обслуживания в будущем.
Промышленное соответствие и риски внедрения
Управление промышленными потоками требует строгого и непреклонного соблюдения авторитетных инженерных стандартов. Вы должны убедиться, что все указанные клапаны соответствуют соответствующим кодам API и ASME. API 608 и API 6D регулируют механические характеристики и испытания трубопроводной арматуры для тяжелых условий эксплуатации. ASME B16.34 определяет критические значения давления и температуры, основанные конкретно на толщине и составе материала корпуса. Игнорирование этих стандартов приводит к катастрофическим неудачам.
Пожаробезопасная конструкция представляет собой основное требование безопасности при переработке углеводородов. Инженеры должны выбирать клапаны, соответствующие стандарту API 607, для любых применений с легковоспламеняющимися средами. Эти специализированные устройства имеют двухместную архитектуру. При нормальной работе шар уплотняется по первичным мягким седлам из ПТФЭ или TFM. Если внешний пожар повысит температуру настолько, что эти полимерные седла расплавятся, шар немного сместится вниз по течению. Затем он входит в зацепление со вторичным обработанным металлическим седлом. Этот контакт металла с металлом обеспечивает аварийное уплотнение, предотвращая массовые утечки, которые в противном случае могли бы привести к возгоранию.
Неорганизованные выбросы представляют собой еще один значительный риск регулирования и реализации. Современные экологические нормы требуют тщательной оценки конструкции набивки штока. Стандартные сальники часто ослабляются из-за термоциклирования и механического износа, что приводит к выходу невидимых токсичных газов. Усовершенствованные конструкции, в которых используются шайбы Бельвиля с постоянной нагрузкой, решают эту проблему. Эти конические пружинные шайбы поддерживают постоянное динамическое давление на упаковочные материалы, даже если они изнашиваются в течение тысяч циклов. Эта инженерная модернизация помогает предприятиям уверенно соответствовать строгим стандартам ISO 15848 или EPA по сдерживанию опасных газов.
Заключение
Выбор идеальной конструкции клапана требует очень методичного и дисциплинированного подхода. При выборе первоначального фильтра учитывайте пределы давления и размер трубы, чтобы определить, подходит ли плавающий или цапфовый анкер. После этого проанализируйте динамику жидкости, чтобы решить, какой порт лучше всего подходит для вашего процесса: полный или стандартный. Наконец, оцените потребности вашего предприятия в долгосрочном обслуживании, чтобы определить правильную конфигурацию кузова.
Мы настоятельно рекомендуем инженерам, монтажникам трубопроводов и специалистам по закупкам напрямую проконсультироваться с сертифицированным специалистом по арматуре или инженером по применению. Принесите в этот разговор полные данные о системе, включая конкретный химический состав среды, максимальное рабочее давление и параметры пиковой температуры. Выполнение этого важного следующего шага гарантирует точный размер, проверку химической совместимости и точное соответствие всем требованиям к пневматическому или электрическому приводу перед установкой.
Часто задаваемые вопросы
Вопрос: В чем разница между цапфовым и плавающим шаровым краном?
Ответ: Основное отличие заключается во внутреннем механизме крепления. Плавающий шарик подвешивается непосредственно в текучей среде, полностью полагаясь на давление в линии перед ним, которое прижимает его к седлу на выходе для уплотнения. И наоборот, шаровая опора механически закрепляется сплошными валами сверху и снизу. Линейное давление прижимает подпружиненные седла к неподвижному шару. Эта закрепленная конструкция имеет решающее значение для безопасного управления приложениями высокого давления и большого диаметра.
Вопрос: Можно ли использовать шаровой кран для регулирования потока?
О: В целом нет. Стандартные конструкции существуют исключительно для выполнения функций изоляции «вкл./выкл.». Использование их для дросселирования подвергает их мягкие полимерные седла воздействию высокоскоростного потока. Это приводит к быстрой эрозии, локальным перепадам давления и необратимым повреждениям седла, что приводит к внутренней утечке. Однако специализированные шаровые краны с V-образным отверстием имеют шарики уникальной формы, специально разработанные для безопасного регулирования потока без повреждения уплотнительных поверхностей.
Вопрос: Что означает «полнопроходной» на шаровом кране?
A: Полнопроходная конструкция означает, что внутренний диаметр клапана точно соответствует внутреннему диаметру соединительного трубопровода. Это идеальное соотношение 1:1 гарантирует нулевое ограничение потока и нулевое падение давления при прохождении жидкости. Это также позволяет бригадам технического обслуживания запускать механические чистящие устройства или инструменты для проверки прямо через трубопровод, не сталкиваясь с какими-либо структурными препятствиями.
Вопрос: Как определить правильное торцевое соединение шарового крана?
Ответ: Торцевые соединения напрямую зависят от материала вашего трубопровода, номинального давления в системе и будущих потребностей в доступе для обслуживания. Используйте простые резьбовые соединения для небольших коммерческих линий. Укажите фланцевые концы с болтовым соединением для промышленных систем высокого давления, которые требуют надежного уплотнения, но легкого снятия в будущем. Выбирайте сварные соединения для постоянных сред с высокой вибрацией и отсутствием утечек, всегда сочетая их с трехкомпонентными корпусами для обеспечения жизненно важного доступа для технического обслуживания.
