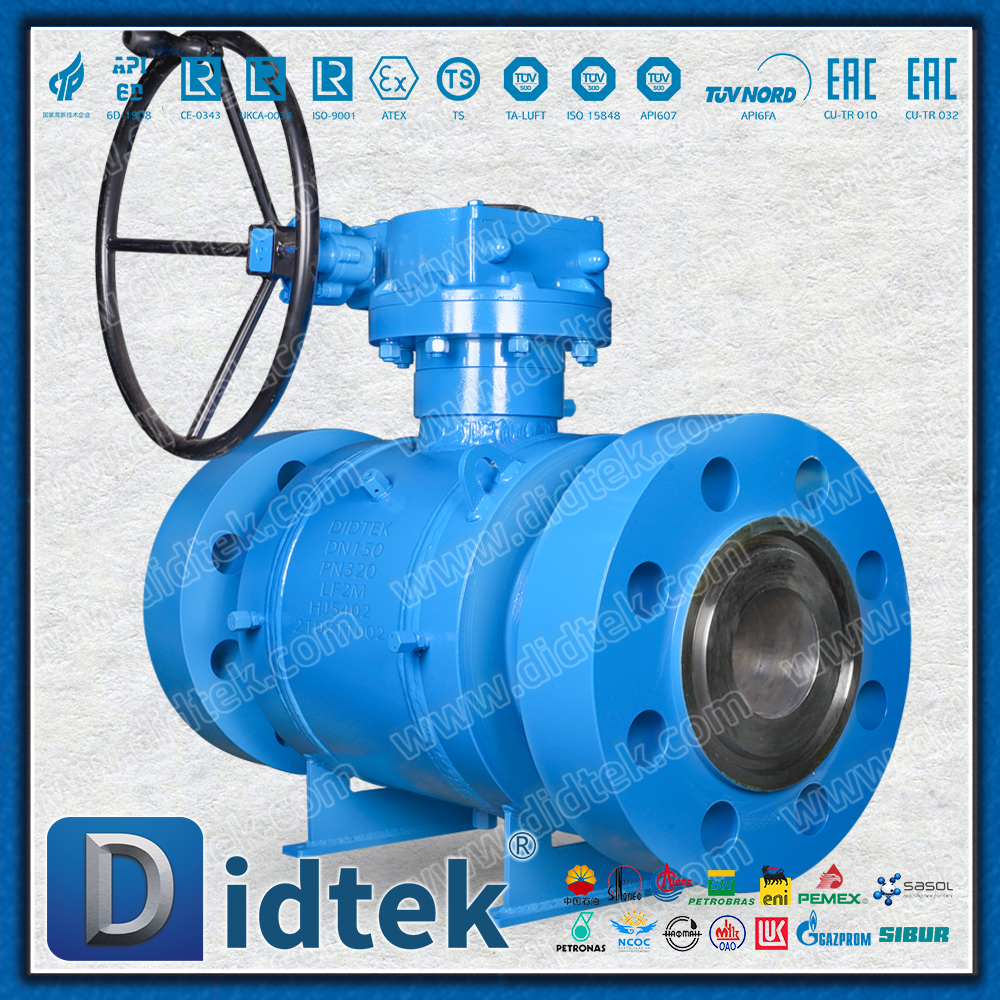

Криогенный шаровой кран для СПГ и низкотемпературной эксплуатации

Управление криогенными жидкостями сопряжено с огромными эксплуатационными нагрузками на промышленных объектах. Системы постоянно борются с быстрым тепловым сжатием и опасными неорганизованными выбросами. Вы также сталкиваетесь с серьезной угрозой безопасности из-за захваченных расширяющихся газов. Поиск компонентов для систем сжиженного природного газа (СПГ) или промышленных газов требует высокой точности. Вы должны выйти далеко за рамки стандартных характеристик клапанов и перейти к специализированной термодинамике. Традиционный подход потерпит неудачу в этих суровых условиях.

Данное руководство служит комплексным инструментом технической оценки. Группы закупок и инженеры могут использовать его для создания надежных систем обработки жидкостей. Вы узнаете, как указать точную архитектуру, необходимую для успеха. Мы обеспечиваем стабильную, герметичную работу при температуре до -196°C. Мы изучим структурные требования, точное соответствие материалов и строгие рамки тестирования. После этого вы сможете уверенно развернуть инфраструктуру, созданную для максимальной безопасности и надежности.

Ключевые выводы

• Эффективная конструкция криогенного клапана основана на конкретных конструктивных требованиях, таких как расширенные крышки и механизмы разгрузки полостей, чтобы предотвратить замерзание насадки и катастрофическое избыточное давление.

• Оценка низкотемпературного шарового крана требует согласования материалов седла (например, PCTFE, металл-металл) с конкретной средой (СПГ, жидкий азот или водород) и классами давления (до класса 1500).

• Надежность поставщика должна быть проверена посредством строгих, поддающихся проверке заводских приемочных испытаний, в первую очередь испытаний на утечку криогенного гелия в соответствии со стандартами BS 6364 или API.

• Правильные углы установки и строгие протоколы технического обслуживания не подлежат обсуждению для смягчения теплового удара и обеспечения долгосрочной эксплуатационной целостности.

Инженерные реалии низкотемпературного шарового крана

Промышленные трубопроводы требуют надежных механизмов управления, способных справляться с экстремальными температурными изменениями. Стандартные промышленные клапаны быстро выходят из строя в условиях замерзания. Охрупчивание материала приводит к катастрофическим структурным разрушениям. Чрезвычайное тепловое сжатие приводит к неравномерной усадке металлических компонентов по всей сборке. Эти физические изменения приводят к опасным утечкам жидкости. Они также вызывают массовые простои в работе критически важной инфраструктуры. Выбор подходящего низкотемпературного шарового крана решает эти критические неисправности.

Физика криогеники

Жидкости, подобные СПГ, имеют температуру около -162°C. Они вызывают резкие изменения объема стандартных компонентов клапана. Вам нужны точные допуски на размеры, чтобы справиться с этой постоянной усадкой материала. Для обеспечения структурной целостности мы должны полагаться на специализированную металлургию. Аустенитные нержавеющие стали исключительно хорошо справляются с такими экстремальными температурными изменениями. Они сохраняют свою ударную вязкость, не разрушаясь под давлением. Углеродистая сталь в аналогичных условиях просто разбивается, как стекло. Инженеры должны учитывать эту тепловую динамику при проектировании системы.

Критерии успеха

Успешное внедрение гарантирует отсутствие неорганизованных выбросов во время эксплуатации. Вам нужен предсказуемый крутящий момент в экстремально холодных условиях. Операторы не могут позволить себе зависание механизмов на критических этапах передачи. Каждый компонент должен полностью соответствовать требованиям безопасности объекта. Надежная работа предотвращает катастрофические сбои в опасных средах. Выбранное вами оборудование должно обеспечивать надежную изоляцию без утечек в течение многих лет.

Конструкция криогенного клапана: преобразование характеристик в эксплуатационные результаты

Вы не можете идти на компромисс с внутренней архитектурой при работе с замерзающими жидкостями. Эффективная конструкция криогенного клапана требует наличия нескольких непреложных конструктивных элементов. Каждая функция напрямую влияет на важнейший эксплуатационный результат. Игнорирование этих требований к проектированию приведет к немедленному механическому отказу. Мы должны внимательно изучить эти четыре основных механизма.

1. Расширенная конструкция крышки: этот компонент удлиняет вертикальный корпус над линией подачи жидкости.

2. Сброс давления в полости: эта функция использует саморазгружающиеся седла для управления внутренним давлением.

3. Пожаробезопасные и антистатические механизмы: эти системы надежно заземляют внутренние компоненты.

4. Уплотнение штока с динамической нагрузкой: в этом методе уплотнения используется динамическая энергия пружины для обеспечения постоянного давления.

Расширенная конструкция капота

Удлиненная крышка защищает набивку штока от криогенной жидкости. Он создает застойный газовый столб внутри вертикального корпуса. Этот паровой слой эффективно изолирует упаковочную коробку. Это предотвращает замерзание окружающей влаги вокруг движущегося штока. Нарастание льда быстро разрушает стандартные уплотнения. Расширенная структура обеспечивает долгосрочную динамическую целостность уплотнения. Операторы испытывают плавное срабатывание без заеданий и заеданий.

Сброс давления в полости (сиденья с саморазгрузкой)

Захваченный жидкий газ представляет собой огромную опасность взрыва. Криогенные жидкости быстро расширяются при переходе в газообразное состояние. СПГ при нагревании расширяется более чем в 600 раз по объему жидкости. Этот объемный взрыв приведет к разрыву стандартного закрытого корпуса клапана. Саморазгружающиеся сиденья полностью предотвращают это катастрофическое событие избыточного давления. Они слегка изгибаются, чтобы сбросить избыточное давление обратно в вышестоящий трубопровод. Это действие защищает структурную целостность окружающей системы.

Пожаробезопасные и антистатические механизмы

Жидкостное трение генерирует значительное статическое электричество во время операций передачи. Антистатический механизм обеспечивает постоянное заземление штока и шара. Это предотвращает образование смертельной искры во взрывоопасных средах СПГ. Вы полностью исключаете риск случайного возгорания. Кроме того, пожаробезопасные конструкции сохраняют базовые возможности отключения при внешних пожарах. Вторичные графитовые уплотнения активируются, если расплавляются первичные полимерные седла. Эта защитная оболочка ограничивает подачу топлива при активном пожаре.

Набивка штока с постоянной нагрузкой

Термоциклирование приводит к разрушению и усадке традиционных упаковочных материалов. Набивка штока под нагрузкой автоматически компенсирует постоянный износ. Тарельчатые пружины оказывают постоянное давление вниз на уплотнительные кольца. Этот механизм обеспечивает динамическое уплотнение без постоянной ручной регулировки. Бригады технического обслуживания экономят бесчисленное количество часов на ручной затяжке. Завод позволяет избежать опасных неорганизованных выбросов во время резких температурных изменений.

Таблица: Архитектурные особенности и эксплуатационные результаты

Сценарии применения: СПГ, сепарация воздуха и водород.

Различные замерзающие жидкости представляют собой уникальные химические и термические проблемы. Вы должны подобрать оборудование специально для текущей среды. Обобщенный подход приводит к загрязнению или быстрому выходу компонентов из строя.

Выбор шарового крана для СПГ (терминалы и сжижение)

Работа со сжиженным природным газом требует исключительной долговечности и строгого соблюдения требований. Выбор шарового крана для СПГ требует сосредоточения внимания на возможностях высокого давления. Для предприятий часто требуется номинальное давление от класса 150 до класса 1500. Эти трубопроводы требуют надежного двунаправленного уплотнения для погрузочных рукавов. Морские и терминальные сертификаты абсолютно обязательны для развертывания. Оборудование должно выдерживать суровую береговую коррозию, а также внутренние отрицательные температуры.

Установки разделения воздуха (жидкий азот/кислород)

Установки разделения воздуха регулярно обрабатывают жидкий азот и жидкий кислород. Системы жидкого кислорода требуют строгих протоколов очистки кислорода перед установкой. Заводы должны идеально обезжирить каждый внутренний компонент. Даже микроскопические остатки углеводородов при контакте могут вызвать самовозгорание. Эти подразделения отдают приоритет материалам сверхвысокой чистоты. Они требуют абсолютных допусков на нулевую утечку для предотвращения перекрестного загрязнения. Точное производство обеспечивает полную безопасность в этих нестабильных условиях.

Системы жидкого водорода

Жидкий водород работает при невероятно низких температурах, достигающих -253°C. Для обеспечения безопасности требуется узкоспециализированный металлургический выбор. Молекулы водорода легко проникают в стандартные металлы. Это проникновение со временем вызывает серьезное водородное охрупчивание. Инженеры должны использовать передовые технологии уплотнений, выходящие за рамки стандартных параметров СПГ. Уникальные сплавы и специализированные полимеры становятся обязательными для этих применений. Прежде чем санкционировать развертывание водорода, вы должны получить данные тщательного тестирования.

Оценка и включение криогенных шаровых кранов в короткий список

Отделам закупок необходим систематический метод оценки поставщиков. Выбор надежных криогенных шаровых кранов требует строгой проверки материалов. Вы также должны тщательно проанализировать механические конфигурации и характеристики потока.

Протоколы выбора материалов

Материалы корпуса должны выдерживать резкие перепады температур, не разрушаясь. Аустенитные нержавеющие стали обеспечивают необходимую ударную вязкость. Вам следует последовательно указывать такие марки, как 304/304L или 316/316L. Эти сплавы безупречно работают в условиях замерзания. Материалы сидений определяют ваши изоляционные возможности. PCTFE (широко известный как Kel-F) служит стандартным криогенным полимером. Он сохраняет механическую стабильность лучше, чем традиционный ПТФЭ. Специализированные конструкции с металлическим седлом лучше всего подходят для абразивных или многоцикловых применений. Они устойчивы к износу от микроскопических кристаллов льда или мусора.

Конфигурации с верхним входом, боковой вход и трехсекционные конфигурации

Механическая конфигурация определяет вашу долгосрочную стратегию технического обслуживания. Для поточного обслуживания предпочтительны конструкции с верхним доступом. Технические специалисты могут получить доступ к внутренним компонентам, не снимая корпус с трубы. Эта функция часто требуется в сварных участках труб СПГ. В таких стационарных установках удаление невозможно. Конфигурации с боковым входом или трехсекционные конфигурации представляют собой экономичную альтернативу. Они идеально подходят для легкодоступных салазок или терминалов. Вы можете быстро отвинтить их во время плановых остановок предприятия.

Размеры и характеристики потока

Инженеры должны оценить значения Cv на начальном этапе проектирования. Правильный размер сводит к минимуму падение давления в критически важных линиях передачи. Полнопроходная конструкция обеспечивает неограниченный поток для максимальной эффективности. Это предотвращает турбулентность жидкости и локальные перепады давления. Конструкции с уменьшенным диаметром отверстия экономят пространство и материальные затраты. Однако они вносят в систему небольшие ограничения потока. Вы должны сбалансировать требования к расходу с пространственными ограничениями на раме трубопровода.

Диаграмма: Сравнение конфигураций

Риски соответствия, тестирования и реализации

Плохо изготовленный компонент выдержит испытания на окружающую среду, но выйдет из строя в полевых условиях. Вы должны потребовать эмпирические доказательства эффективности работы в экстремальных холодах. Опора на основные заявления производителя сопряжена с катастрофическими рисками внедрения.

Важные стандарты тестирования (доказательства надежности)

Тестирование отделяет приемлемое оборудование от опасного. Вы должны настаивать на соблюдении стандартов BS 6364, MSS SP-134 или ISO 21011. Эти платформы определяют строгие протоколы тестирования для замораживания приложений. Требуйте поддающуюся проверке документацию по испытаниям на утечку криогенного гелия. Для этой процедуры производители погружают оборудование в жидкий азот. Затем они используют газообразный гелий для обнаружения микроскопических путей эвакуации. Не принимайте в качестве замены испытания на воду или воздух из окружающей среды. Криогенный шаровой кран должен доказать свою целостность при реальных рабочих температурах.

Вопросы реализации и риски

Неправильный монтаж разрушает даже самое качественное оборудование. Углы установки представляют собой критическую точку отказа. Выдвинутые капоты необходимо устанавливать вертикально. Иногда вы можете работать в пределах строгого максимального угла, обычно от 15 до 45 градусов. Превышение этого угла позволяет замерзающей жидкости попасть в сальниковую коробку. Столб изолирующего газа мгновенно разрушается. Термический удар представляет собой еще один серьезный риск при вводе в эксплуатацию. Неправильные процедуры охлаждения приводят к серьезной деформации седла. Операторы должны вводить замораживающие жидкости постепенно, чтобы безопасно нормализовать внутренние температуры.

Контрольный список оценки поставщика

Защитите свое предприятие, безжалостно проверяя партнеров-производителей. Используйте этот контрольный список на этапе закупок:

• Оцените реалистичные сроки выполнения заказов на литье из специализированных сплавов.

• Требуйте наличия подробных габаритных чертежей для интеграции салазок.

• Проверьте полную прослеживаемость материалов с помощью сертифицированных MTR (отчетов об испытаниях материалов).

• Ознакомьтесь с проверенным опытом работы в сфере СПГ с высокими ставками.

• Подтвердить возможности проведения испытаний на утечку гелием собственными силами.

Заключение

Определение систем управления замораживающей жидкостью требует баланса между теплофизикой и материаловедением. Вы должны требовать строгого соблюдения требований к материалам и поддающихся проверке данных испытаний. Стандартные решения не могут пережить объемные изменения сжиженных газов. Основывайте свои окончательные решения на способности поставщика доказать соответствие стандартам. Обеспечьте точное соответствие материалов сиденья конкретному носителю. Уделяйте приоритетное внимание структурной целостности конструкции удлиненного капота и рельефа полости.

Ваши следующие шаги должны включать активное техническое сотрудничество. Поощряйте ваши команды по закупкам консультироваться напрямую с инженерами по приложениям. Запросите подробные технические чертежи на раннем этапе планирования. Отправляйте точные запросы предложений с подробным описанием точных матриц давления и температуры. Выполнение этих действий гарантирует безопасную, надежную и герметичную промышленную среду.

Часто задаваемые вопросы

Вопрос: В чем разница между стандартным шаровым краном и криогенным шаровым краном?

Ответ: Основные различия связаны со специализированной металлургией и уникальными структурными особенностями. Для замораживания требуются аустенитные нержавеющие стали, а не стандартная углеродистая сталь, чтобы предотвратить охрупчивание. Кроме того, вам понадобится удлиненный капот для защиты упаковки. Обязательные элементы разгрузки полости также необходимы для предотвращения внутренних взрывов из-за расширения газов.

Вопрос: Почему сброс давления в полости шарового крана СПГ обязателен?

Ответ: Захваченный сжиженный газ значительно расширяется при нагревании. Во время этого фазового перехода СПГ расширяется более чем в 600 раз по сравнению с объемом жидкости. Без механизма саморазгрузки этот мощный скачок давления неизбежно приведет к разрыву корпуса клапана и вызовет катастрофическую угрозу безопасности.

Вопрос: Можно ли устанавливать криогенные шаровые краны горизонтально?

О: В целом нет. Выдвинутый капот должен быть ориентирован вертикально. Такое вертикальное положение эффективно удерживает пар, создавая изолирующий газовый столб. Установка его горизонтально позволяет замерзающей жидкости достигать штока. Это моментально замерзает сальниковое уплотнение и разрушает механизм.

Вопрос: Каков стандартный материал седла для применений при температуре -196°C?

О: PCTFE, широко известный как Kel-F, служит отраслевым стандартом. Он обладает уникальной молекулярной структурой. Это позволяет ему сохранять исключительную механическую стабильность и надежные герметизирующие свойства даже при экстремально низких температурах.
