Как работает шаровой кран? Конструкция, эксплуатация и применение

Надежный контроль жидкости обеспечивает целостность системы и безопасность на рабочем месте. Это также в значительной степени повышает эффективность процессов в промышленных приложениях. Ненадежные запорные механизмы обычно вызывают опасные утечки. Они создают внезапные падения давления и часто вызывают дорогостоящие простои в работе. Вам нужно высоконадежное решение для обеспечения бесперебойной работы. Отраслевые эксперты в значительной степени полагаются на эти специфические четвертьоборотные механизмы для плотного отключения. Мы считаем их абсолютным золотым стандартом надежного управления потоками в различных секторах. Переход от базовых концепций компонентов к глубокой оценке помогает каждому. Инженеры и группы по закупкам могут правильно оценить свои конкретные потребности в соблюдении требований. Вы узнаете, как именно эти основные компоненты работают ежедневно. Мы изучим их внутреннюю конструкцию и наиболее важные области применения. Вы научитесь сопоставлять конкретные конструктивные решения с самыми строгими системными требованиями. В этом руководстве представлены практические советы по оптимизации архитектуры конвейера уже сегодня.

Ключевые выводы

• Механика: в шаровых кранах используется полая вращающаяся сфера (шар) для управления потоком жидкости, и для полного открытия или закрытия требуется всего лишь поворот на 90 градусов.

• Основное преимущество: они обеспечивают герметичное уплотнение с минимальным перепадом давления, что делает их идеальными для критически важных задач перекрытия, а не для точной модуляции потока.

• Проверка состояния: оператор может мгновенно определить, открыт или закрыт шаровой кран, наблюдая за выравниванием ручки относительно трубы.

• Переменные выбора: Выбор правильного клапана требует оценки размера порта, материалов седла и стилей монтажа (плавающий или цапфовый) с учетом конкретных параметров температуры и давления.

Основная механика: как работают шаровые краны?

Чтобы освоить проектирование промышленных трубопроводов, вы должны сначала понять основные принципы управления потоком. Когда операторы спрашивают, как работают шаровые краны , они ищут простое механическое объяснение. Клапан работает с использованием высокоэффективного вращательного механизма. Внутри корпуса клапана находится полая сфера. Мы называем этот компонент вращающимся шаром. Центральное отверстие проходит прямо через него. Вы открываете путь потока, совмещая это полое отверстие с соединительным трубопроводом. СМИ свободно проходят через центр. Вы блокируете поток, поворачивая сферу ровно на 90 градусов. Твердая сторона сферы мгновенно перекрывает путь жидкости.

Этот простой четвертьоборотный механизм обеспечивает конкретные эксплуатационные результаты. Он определяет, почему предприятия предпочитают эти компоненты многооборотным альтернативам.

• Четвертьоборотное приведение в действие: операторы могут быстро привести механизм в действие. Вы можете мгновенно изолировать опасные жидкости во время сценариев аварийного отключения. Такая скорость предотвращает катастрофические аварии на объектах.

• Прямой поток: выровненное отверстие создает совершенно беспрепятственный путь. Это значительно снижает внутреннюю турбулентность жидкости. Такая конструкция исключает трение жидкости и оптимизирует общую эффективность системы.

Фундаментальный принцип работы остается совершенно одинаковым в различных стратегиях автоматизации. Ручные рычаги обеспечивают простое управление доступными трубопроводами человеком. Пневматические приводы используют сжатый воздух для поворота штока в опасных средах. В электрических приводах используются моторизованные системы для точного дистанционного управления. Независимо от выбранного метода приведения в действие внутренняя сфера по-прежнему опирается на простое вращение на 90 градусов.

Анатомия и конструкция: что управляет функцией шарового клапана?

Вы не можете указать оборудование конвейера, не оценив его отдельные компоненты. Изучение этой внутренней анатомии показывает, что именно управляет работой шарового клапана в условиях экстремальных нагрузок.

Корпус клапана действует как основной сосуд под давлением. Он содержит внутреннюю жидкость и выдерживает огромные структурные силы. Выбор материала напрямую влияет на долговечность и безопасность. Инженеры выбирают углеродистую сталь для промышленных сред с высоким давлением. Они выбирают нержавеющую сталь для борьбы с агрессивными химическими веществами. В коммерческих водопроводных системах для стандартного распределения воды часто используются материалы из латуни или ПВХ.

Вращающийся шар служит основным элементом регулирования потока. Производители должны обрабатывать эту сферу со строгими допусками. Качество поверхности определяет долговечность внутреннего уплотнения. Полированная сфера предотвращает преждевременный фрикционный износ. Царапины на поверхности шара в конечном итоге нарушат герметичность уплотнения жидкости.

Седла действуют как жизненно важные уплотнительные кольца внутри корпуса. Они плотно прижимаются к вращающемуся шарику. В большинстве общих применений используются мягкие материалы, такие как ПТФЭ или ПЭЭК. Мягкие седла обеспечивают превосходную герметичность уплотнения. Однако они представляют собой отдельный операционный риск. Мягкие сиденья остаются очень уязвимыми к абразивным средам. Твердые частицы могут легко разорвать мягкие материалы. Вместо этого для высокотемпературных применений часто требуются прочные металлические седла.

Узел штока и уплотнения соединяет внешний привод с внутренним шаром. Этот вал передает вращательную силу. Вы всегда должны настаивать на использовании противовыбросовой конструкции штока. Противовыбросовой шток загружается изнутри корпуса клапана. Внутреннее давление в трубопроводе физически толкает шток вверх в удерживающее плечо. Эта конструкция действует как непреложный элемент безопасности. Это предотвращает выброс штока наружу при резких скачках давления.

Таблица 1. Распространенные материалы корпуса и преимущества применения

Визуализация состояния: шаровой кран открыт или закрыт?

Визуальная проверка остается важнейшим протоколом безопасности в современных промышленных условиях. Бригады технического обслуживания должны немедленно определить состояние потока жидкости. Простой взгляд может предотвратить случайный слив жидкости во время планового технического обслуживания. Техническим специалистам часто приходится определять, существует ли в данный момент на линии шаровой кран в открытом или закрытом состоянии.

Правила ручного индикатора обеспечивают надежное визуальное подтверждение. Внешняя ручка крепится непосредственно к внутреннему полому отверстию. Когда ручка находится полностью параллельно трубе, клапан ОТКРЫТ. Жидкость свободно течет по системе. Когда оператор поворачивает ручку перпендикулярно трубе, клапан ЗАКРЫТ. Такая ориентация поперечной трубы визуально сигнализирует о заблокированном пути жидкости.

Неукомплектованные или удаленные конвейеры требуют совершенно разных стратегий проверки. Операторы не могут пройти по конвейеру и проверить ручки вручную. Предприятия решают эту проблему путем внедрения автоматизированной проверки системы. Инженеры устанавливают концевые выключатели и сложные индикаторы положения непосредственно на привод. Эти электронные устройства определяют точное физическое положение штока. Они передают телеметрию в реальном времени в центральную систему управления SCADA. Операторы диспетчерской могут мгновенно проверять состояние потока на своих цифровых панелях без проведения физических проверок на месте.

Ключевые конфигурации: соответствие дизайна системным требованиям

Ни одна конструкция не подходит идеально для каждого промышленного применения. Выбор надежного шарового крана на четверть оборота требует тщательного подбора структурной конфигурации в соответствии с требованиями вашей системы.

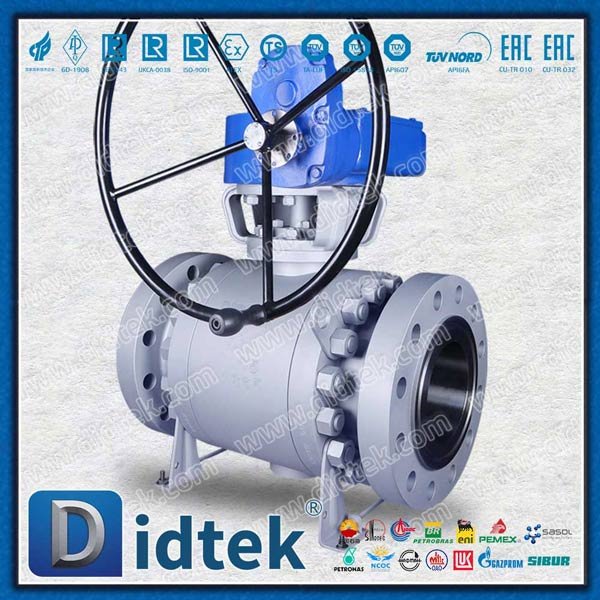

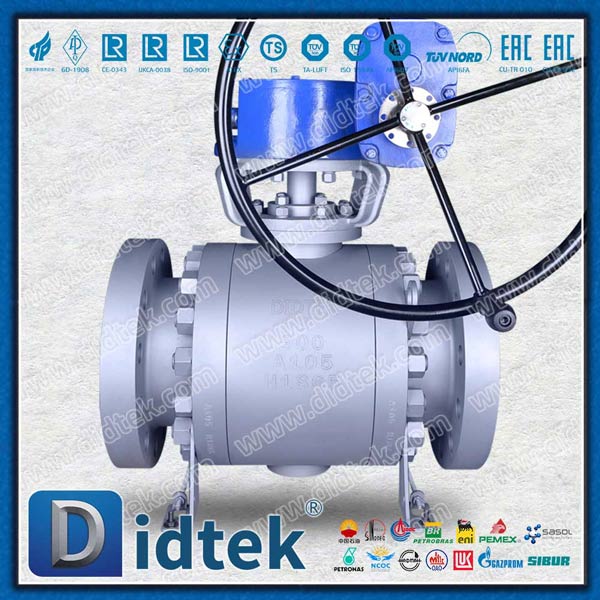

Решения по размеру портов сильно влияют как на эффективность системы, так и на общий вес. Необходимо оценить диаметр отверстия относительно соединительной трубы. Полнопроходные конструкции имеют диаметр отверстия, идентичный диаметру трубопровода. Они обеспечивают нулевое ограничение потока. Эта конфигурация идеально подходит для трубопроводов, требующих регулярных операций очистки или проверки. Однако полнопортовые модели остаются более громоздкими и требуют более тяжелых структурных опор. Модели со стандартным или уменьшенным портом имеют отверстие на один размер меньше, чем труба. Они представляют собой экономически выгодную альтернативу. Вам следует выбирать уменьшенные порты для применений, где небольшое падение давления остается приемлемым.

Структурные подходы определяют, как внутренние компоненты выдерживают линейное давление. Вы должны выбирать между плавающей и закрепленной конфигурациями в зависимости от масштаба эксплуатации.

• Конструкция с плавающим шаром: внутренний шар не прикреплен жестко к штоку. Давление в линии выше по потоку физически прижимает сферу к седлу ниже по потоку. Это механическое действие создает уплотнение. Мы рекомендуем плавающие конструкции прежде всего для систем с низким и средним давлением.

• Конструкция, установленная на цапфе: Трубы большого диаметра и сценарии высокого давления создают огромные силы тяги. В таких условиях плавающая конструкция может раздавить мягкое седло, расположенное ниже по потоку. Конструкция цапфы надежно фиксирует шар сверху и снизу. Вместо этого линейное давление прижимает плавающие седла к неподвижному шару. Такая конструкция предотвращает чрезмерный рабочий крутящий момент и исключает серьезные повреждения седла.

Риски реализации и критерии выбора

Понимание того, как работает шаровой кран, также означает признание его механических ограничений. Правильная реализация требует строгого соблюдения установленных инженерных ограничений.

Вы должны точно знать, когда НЕ следует использовать это конкретное оборудование. Регулирование представляет собой наиболее распространенную ошибку приложения. Никогда не следует использовать стандартный четвертьоборотный механизм для точной модуляции потока. Если оставить сферу частично открытой, нежные мягкие седла подвергаются воздействию высокоскоростного потока жидкости. Эта локализованная скорость вызывает сильную кавитацию и быструю эрозию. Материал сиденья быстро портится. Такое неправильное использование приводит непосредственно к преждевременному выходу из строя. Кроме того, вам следует избегать их использования для суспензий или тяжелых частиц. Твердые частицы легко задерживаются во внутренней полости тела за сферой. Накопившийся мусор со временем полностью перехватит вращательное движение.

Инженеры оценивают несколько размеров, прежде чем утвердить окончательную спецификацию. Следуйте этим конкретным критериям оценки, чтобы обеспечить надежность системы:

1. Анализ давления и температуры (PT): Мягкие уплотнительные материалы теряют свою механическую прочность при повышении температуры. Вы должны научиться внимательно читать диаграммы PT производителя. Компонент может выдерживать высокое давление при комнатной температуре, но катастрофически выйти из строя при температуре 300 градусов по Фаренгейту. Всегда сопоставляйте свои экстремальные эксплуатационные параметры с официальной кривой PT.

2. Сертификация отраслевого соответствия: вы должны проверить структурную целостность с помощью признанных стандартов. Стандартные промышленные приложения обычно требуют соответствия ASME B16.34. Нефтегазовый сектор требует более строгих сертификатов API 608 или API 6D. Эти сертификаты гарантируют строгие протоколы испытаний и проверенное металлургическое качество.

3. Определение крутящего момента привода: необходимо рассчитать точный момент отрыва, необходимый для поворота штока при максимальном перепаде давления. Автоматический привод недостаточного размера заглохнет во время аварийного отключения. Всегда применяйте большой запас прочности при расчете крутящего момента.

Заключение

Четвертьоборотный механизм обеспечивает исключительно надежное решение для изоляции промышленных жидкостей. Хотя основная механика кажется удивительно простой, успешная реализация остается сложной. Выбор правильной внутренней конструкции требует тщательного учета давления в системе, текущей среды и экстремальных температур окружающей среды. Материалы корпуса, размеры портов и монтажные конструкции должны соответствовать вашей уникальной рабочей среде. Игнорирование номинальных значений PT или использование мягких седел для абразивных растворов поставит под угрозу целостность вашего трубопровода.

Примите упреждающие меры для обеспечения безопасности архитектуры управления жидкостями вашего предприятия. Проведите аудит существующих конвейерных систем, чтобы выявить неправильно применяемые механизмы регулирования. Проконсультируйтесь с квалифицированным инженером-технологом, чтобы проверить размеры порта и расчеты крутящего момента привода. Немедленно просмотрите подробные спецификации производителей, чтобы начать составлять список должным образом сертифицированных поставщиков для следующей модернизации вашего объекта.

Часто задаваемые вопросы

Вопрос: Можете ли вы использовать шаровой кран для регулирования расхода (дросселя)?

О: В целом нет. Они предназначены исключительно для работы в режиме включения/выключения. Дроссельное регулирование подвергает внутренние компоненты воздействию высокоскоростного потока жидкости. Это повредит мягкие седла и нарушит герметичность уплотнения. Исключения существуют для специализированных моделей V-port, разработанных специально для модуляции.

Вопрос: Почему шаровой кран протекает в закрытом состоянии?

Ответ: Утечки обычно возникают из-за сильных потертостей седла от твердого мусора в линии. Они также возникают в результате термической деградации уплотнений из ПТФЭ в результате работы при перегреве. В автоматизированных системах недостаточный крутящий момент привода, не позволяющий совершить полный поворот на 90 градусов, часто приводит к незначительной утечке.

Вопрос: В чем разница между шаровым краном и задвижкой?

Ответ: Шаровые краны обеспечивают очень быстрое четвертьоборотное движение на 90 градусов и отличную герметичность. Задвижки требуют нескольких поворотов вручную, что приводит к значительному замедлению работы. Однако задвижки часто дешевле для применений большого диаметра с малым циклом, где не требуется скорость аварийного срабатывания.
