Детали продукта

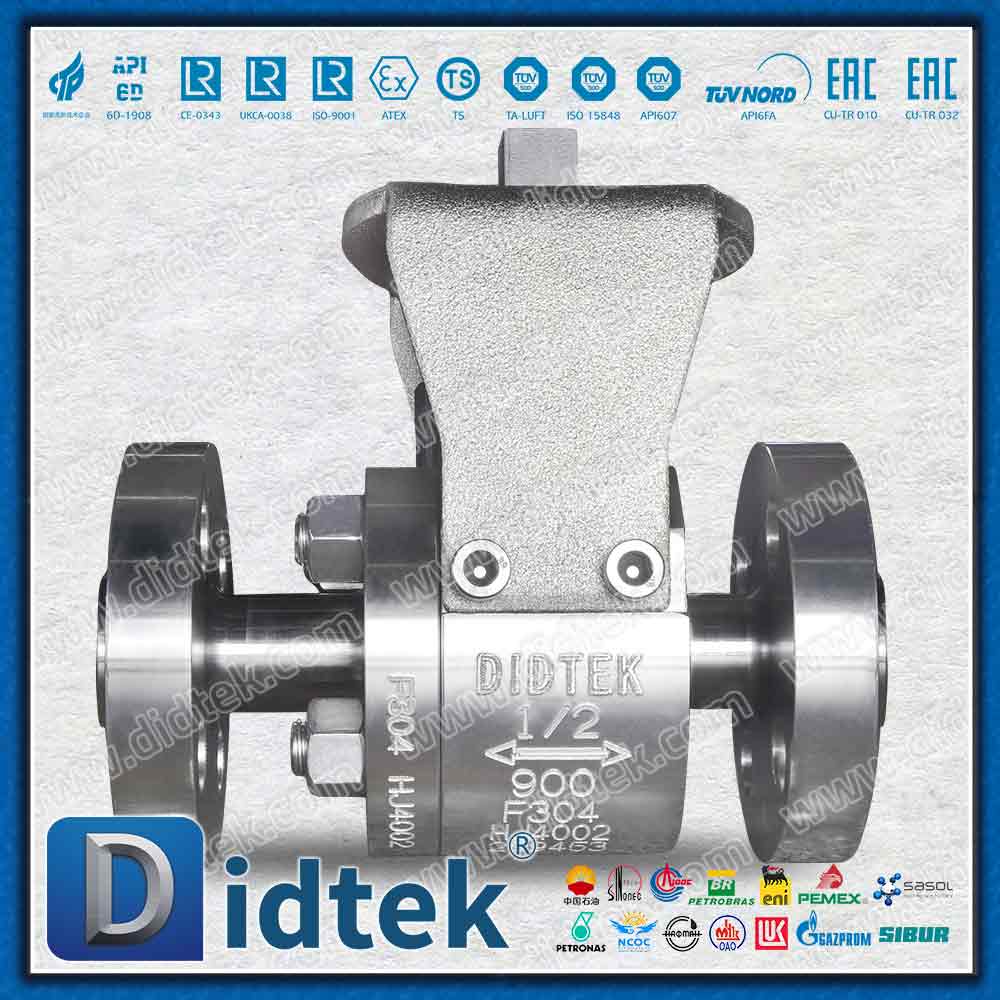

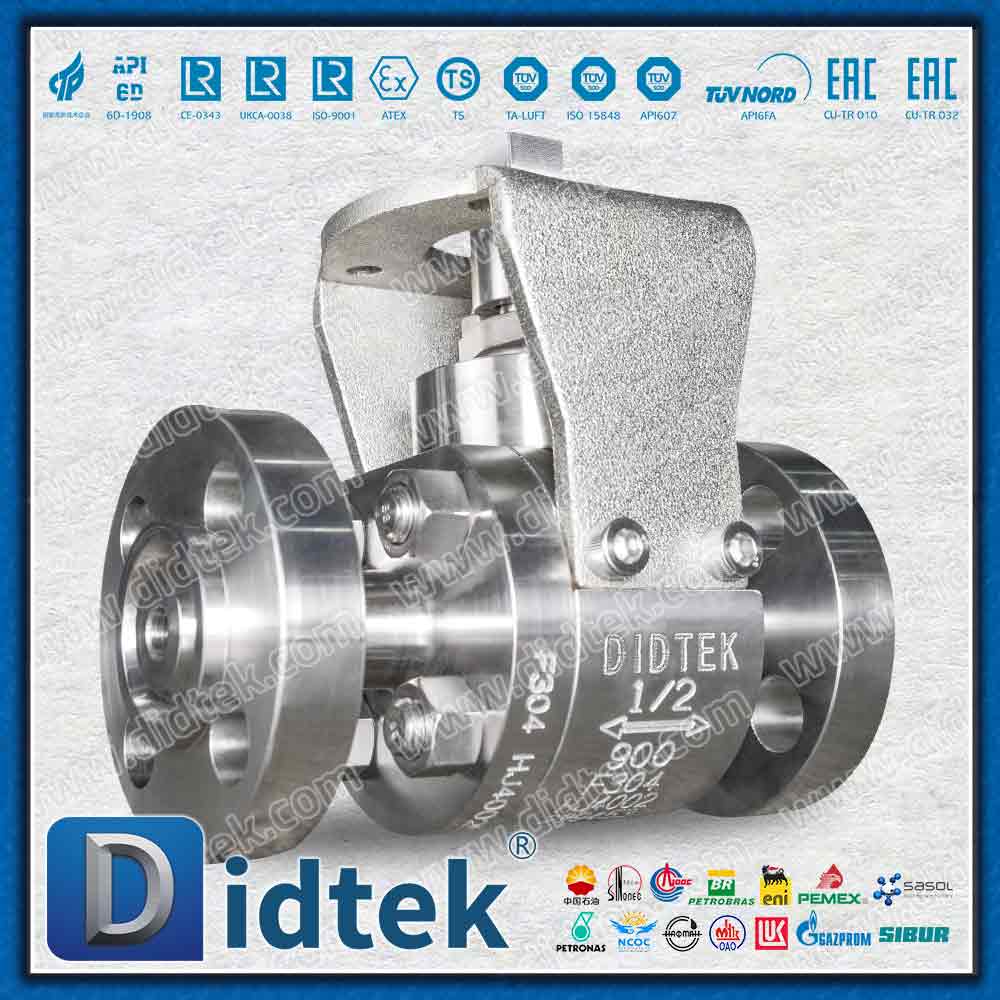

Шаровой кран для водорода с пневматической герметичностью класса V представляет собой критическое изоляционное решение, разработанное специально для жестких требований предприятий по производству, хранению и транспортировке водорода. Обращение с водородом требует исключительной точности из-за невероятно малого размера молекулы и высокой диффузии. При осмотре этого клапана инженеры сразу заметят безупречно гладкую, прецизионно отшлифованную поверхность металл-металл или усиленное мягкое седло. Этот тщательный процесс притирки обеспечивает непроницаемый барьер, обеспечивая целостность FCI 70-2 класса V, что означает практически нулевую утечку даже при серьезных перепадах давления.
Эксплуатация водородных систем часто связана с резкими колебаниями температуры из-за эффекта Джоуля-Томсона во время быстрого снижения давления. Конструктивно этот клапан оптимизирован для борьбы с внешним обледенением и внутренним тепловым ударом, обеспечивая плавное и бесперебойное срабатывание в широком диапазоне температур от -26°C до 300°C. Тяжелый и прочный на ощупь корпус из кованой нержавеющей стали F304 обеспечивает немедленную тактильную уверенность в его способности удерживать давление.
Кроме того, водородные трубопроводы часто содержат микроскопические частицы, которые со временем могут повредить стандартные седла клапанов. Благодаря использованию металлических сплавов высокой твердости или специально усиленных мягких материалов внутренний механизм уплотнения активно противостоит истиранию частицами. Это приводит к продлению срока службы, поддержанию безупречной чистоты системы и защите следующего чувствительного оборудования, такого как электролизеры и компрессоры топливных элементов, без необходимости постоянного технического обслуживания.
Параметры продукта
| Название параметра | Параметр |
|---|
| Диапазон размеров | 1/2 дюйма |
|---|
| Диапазон давлений | 900 фунтов |
|---|

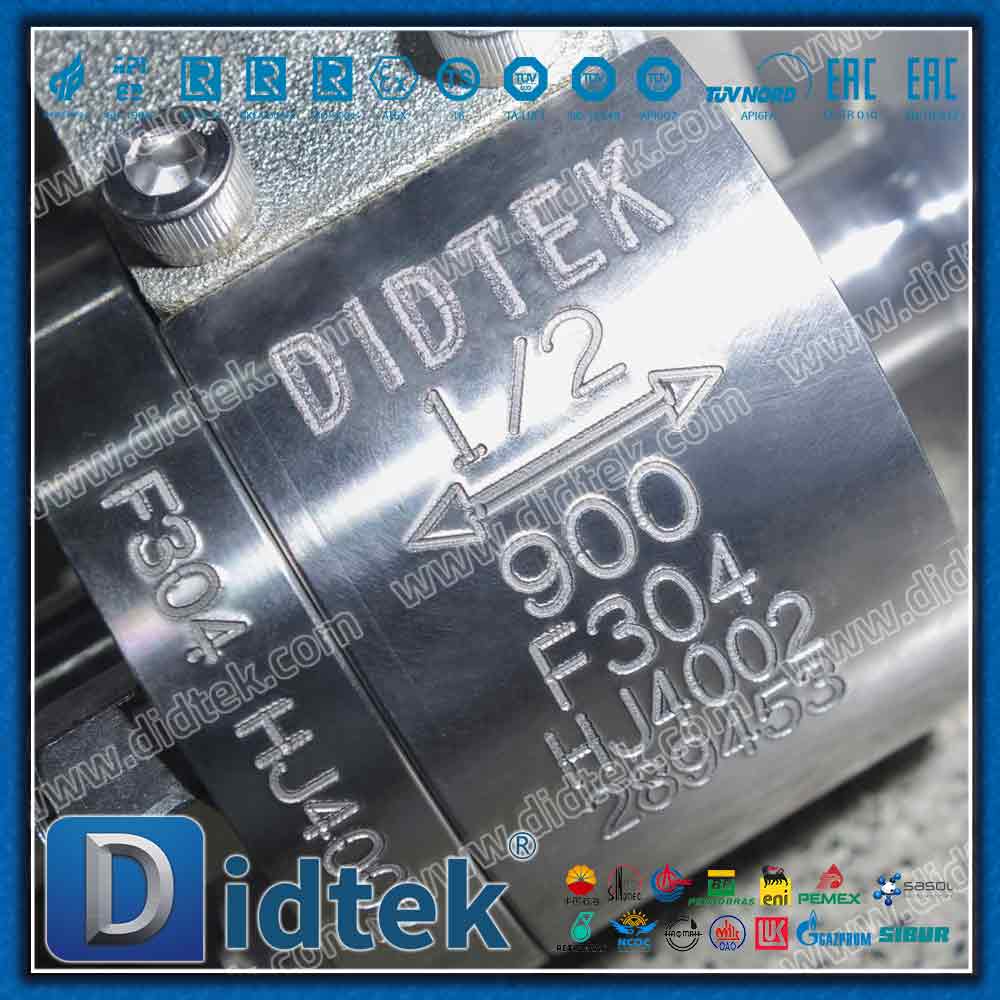

| Материал | F304 |
|---|
| Диапазон температур | Мягкое сиденье: ДЕВЛОН |
|---|
| седла | -26°К~300°К |
|---|
| Конструкция в соответствии с | ИСО 17292 |
|---|
| Торцевым | АСМЭ Б16.10 |
|---|

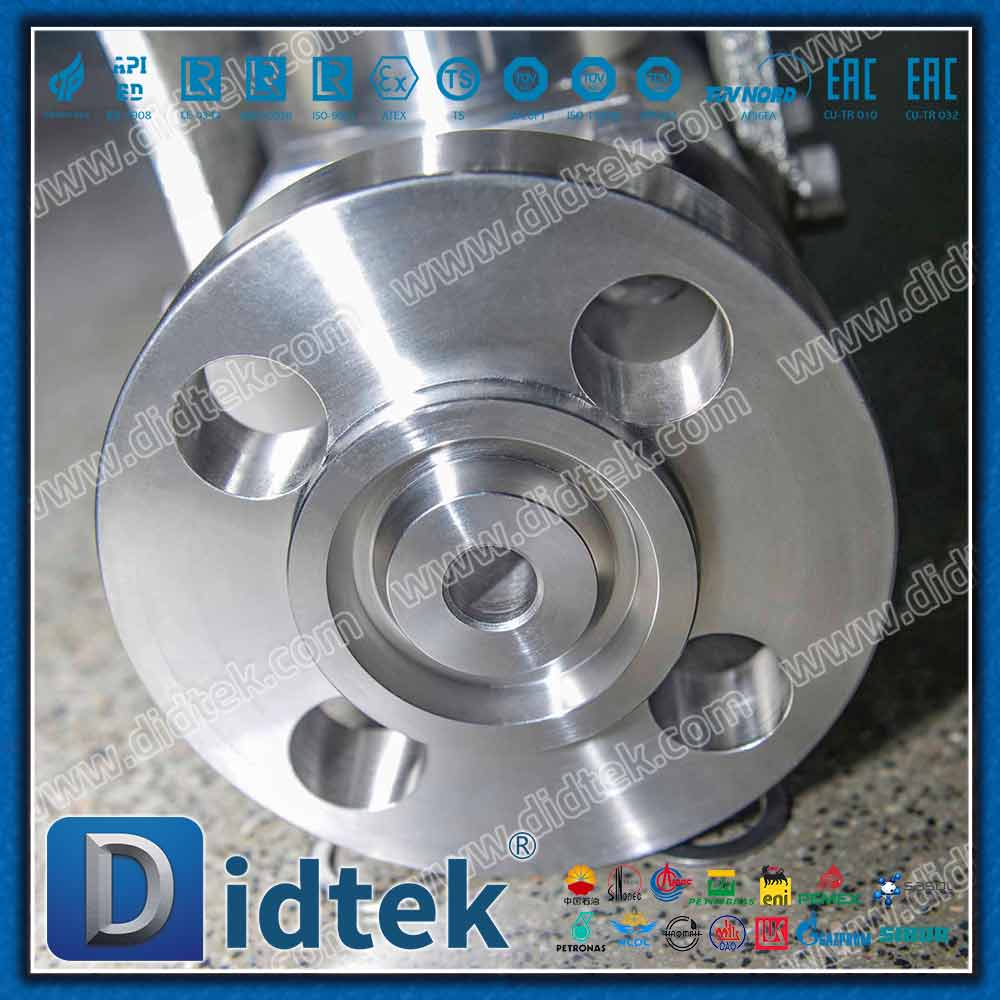

| торцевым соединением Тип | РТЖ |
|---|
| фланца Размер Проверка | Ш/Т 3406 |
|---|
| пожарной безопасности | АП1607, API6А |
|---|
| и испытания | API 598 |
|---|
| Эксплуатация | Голый стебель |
|---|
| Тип корпуса | Разделенное тело |
|---|
| Уплотнение | ПТФЭ, Рптфэ, Девлон, Пик, Стеллит, Металл |
|---|
| Подходящая среда | Вода, природный газ, нефть и некоторые агрессивные жидкости. |
|---|
Описание конструкции и инженерное совершенство
Герметичность закрытия и срок службы уплотнения класса V: прецизионно притертый интерфейс шара и седла обеспечивает превосходное уплотнение, которое соответствует или превосходит стандарты FCI 70-2 класса V, что имеет решающее значение для предотвращения опасного накопления водорода. Благодаря использованию современных полимеров, таких как PEEK и Devlon, клапан эффективно противостоит антивзрывной декомпрессии (AED) во время мгновенных перепадов давления, гарантируя длительную целостность уплотнения в течение десятков тысяч высокочастотных циклов.
Структурная целостность и материалы, препятствующие водородному охрупчиванию. Изготовленная из специализированных нержавеющих сталей (например, F304 или S31603 со строго контролируемым содержанием никеля), кованая конструкция с разъемным корпусом позволяет избежать концентрации напряжений, типичной для сварных соединений. Это принципиально исключает риск водородного растрескивания (HIC) в сложных условиях высокого давления.

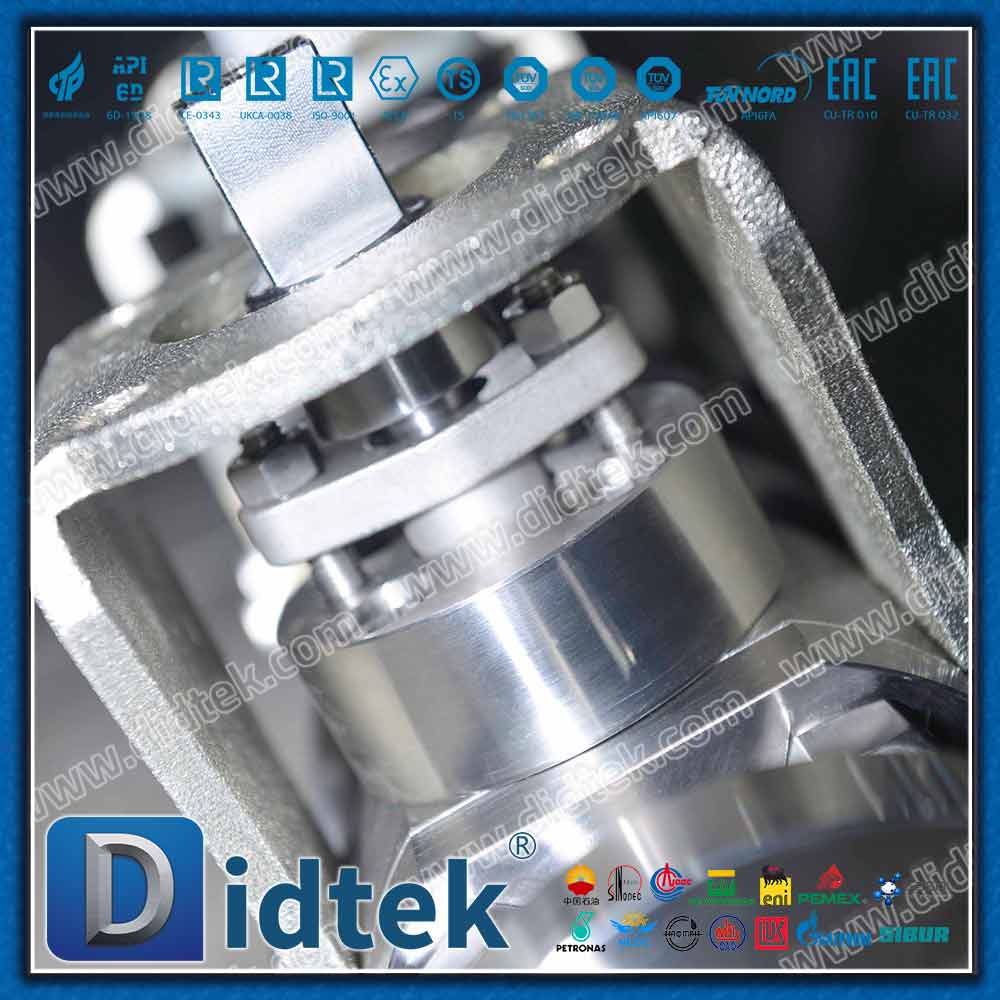

Контроль неорганизованных выбросов и безопасность системы: Уплотнения штока тщательно разработаны в соответствии со стандартами ISO 15848-1 класса AH или API 641. Система набивки с динамической нагрузкой динамически настраивается, чтобы предотвратить микроутечку водорода в атмосферу, обеспечивая безопасный периметр вокруг вашего предприятия.
Высокоскоростной пневматический привод: клапан, оснащенный высокочувствительным реечным или кулисным приводом, обеспечивает надежное время отклика в миллисекундном диапазоне. Четкое механическое срабатывание обеспечивает возможность немедленного аварийного отключения (ESD) при обнаружении технологических аномалий.
Защита от статического разряда и взрыва: Встроенные антистатические устройства обеспечивают постоянную электропроводность между шаром, штоком и корпусом. В сочетании с противовыбросовой конструкцией штока это полностью нейтрализует угрозу внутренних искр и скопления газа в легковоспламеняющихся зонах водорода.
Параметры
| Марка | ДИДТЕК |
|---|
| Структура | Плавающий шар |
|---|
| Тип | F304 |
|---|
| материала | Кованый шаровой кран |
|---|
| Испытание | 100% количество проверено перед поставкой |
|---|
| Гарантия | 18 месяцев после поставки и 12 месяцев после установки |
|---|
| доставки | 15 - 60 дней |
|---|
| Образец | Образец доступен Didtek Valve |
|---|
| Цвет | Запрос клиента |
|---|
| Упаковка | Фанерный чехол |
|---|
| MOQ | 1 комплект |
|---|
| Сертификат | API6D, CE, UKCA, ISO9001, TS, EAC, ISO15848, TA-LUFT, API607, API6FA и т. д. |
|---|
| Место происхождения | Чжэцзян, Китай (материк) |
|---|
| Детали доставки | Отправлено через 15-30 дней после оплаты. |
|---|
| Порт | Шанхай или Нинбо |
|---|
| Условия оплаты | Л/К, Д/А, Д/П, Т/Т, западное соединение |
|---|
Глобальное соответствие и коммерческое обеспечение
Отделам закупок требуется абсолютная уверенность при выборе компонентов для нестабильных газовых сетей. Перед поставкой каждое отдельное изделие проходит 100% строгий протокол количественного тестирования, строго соответствующий стандартам проверки API 598. Это обязательство подкреплено комплексной гарантией, распространяющейся на 18 месяцев после отгрузки и 12 месяцев после установки, что обеспечивает значительное финансовое и эксплуатационное спокойствие.
Чтобы гарантировать доставку тяжелого кованого стального корпуса в первозданном состоянии, каждый клапан надежно упакован в усиленный фанерный ящик, защищающий прецизионно обработанные поверхности от влаги и ударов при транспортировке. Кроме того, обширный портфель сертификатов, включая API 6D, CE/PED, ISO 15848 по неорганизованным выбросам и API 607 по пожарной безопасности, гарантирует, что эти клапаны соответствуют строгим пороговым значениям и требованиям безопасности глобальных проектов по производству зеленого водорода и нефтехимии.
Применение и функции
Шаровой кран с пневматической утечкой класса V для водорода широко используется в сложных условиях благодаря превосходным свойствам материала и быстродействию. Его интеграция решает критические проблемы управления потоками в различных узкоспециализированных секторах:
Водородные заправочные станции (HRS). Для быстрой заправки водорода в транспортные средства требуются клапаны, способные выдерживать внезапные скачки давления и быстрые перепады температуры. Этот клапан обеспечивает немедленную изоляцию ТРК и каскадных резервуаров под высоким давлением, обеспечивая безопасность пользователя и предотвращая дорогостоящие потери газа во время повседневной работы.
Электролизеры зеленого водорода. Во время электролиза воды поддержание точного контроля процесса имеет первостепенное значение. Пневматический привод реагирует за миллисекунды, точно регулируя поток для оптимизации выхода водорода и мгновенно изолируя систему во время аварийных остановов для защиты чувствительных мембран.
Водородные трубопроводы. Для изоляции магистралей прочная кованая конструкция с разъемным корпусом выдерживает огромные механические нагрузки при транспортировке на большие расстояния. Отсутствие утечек гарантирует, что населенные пункты и окружающая среда вокруг трубопровода остаются полностью защищенными от скопления горючего газа.
Химические нефтеперерабатывающие заводы: в экстремальных условиях, таких как установки гидрокрекинга и синтеза аммиака, устойчивость клапана к агрессивным жидкостям в сочетании с его глубокими свойствами против водородного охрупчивания обеспечивает бесперебойную и безопасную работу даже при непрерывной работе в тяжелых условиях.
