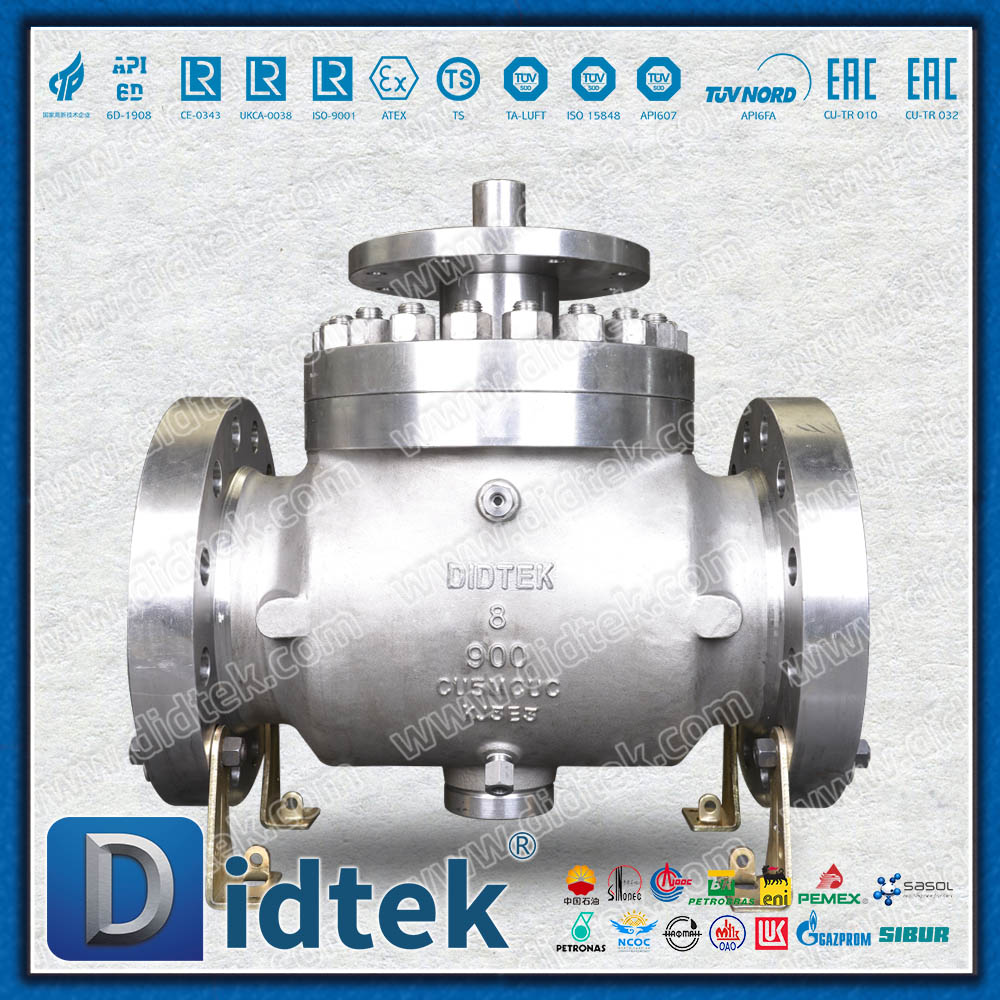

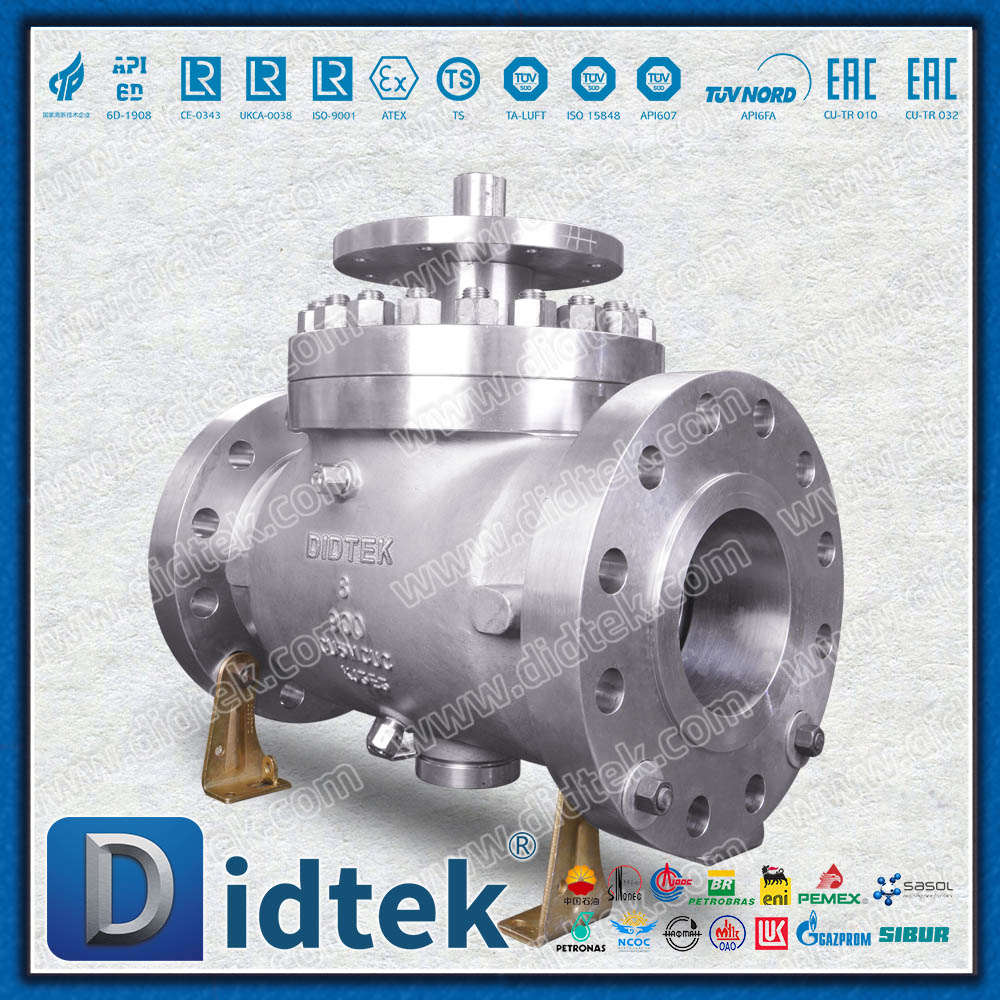

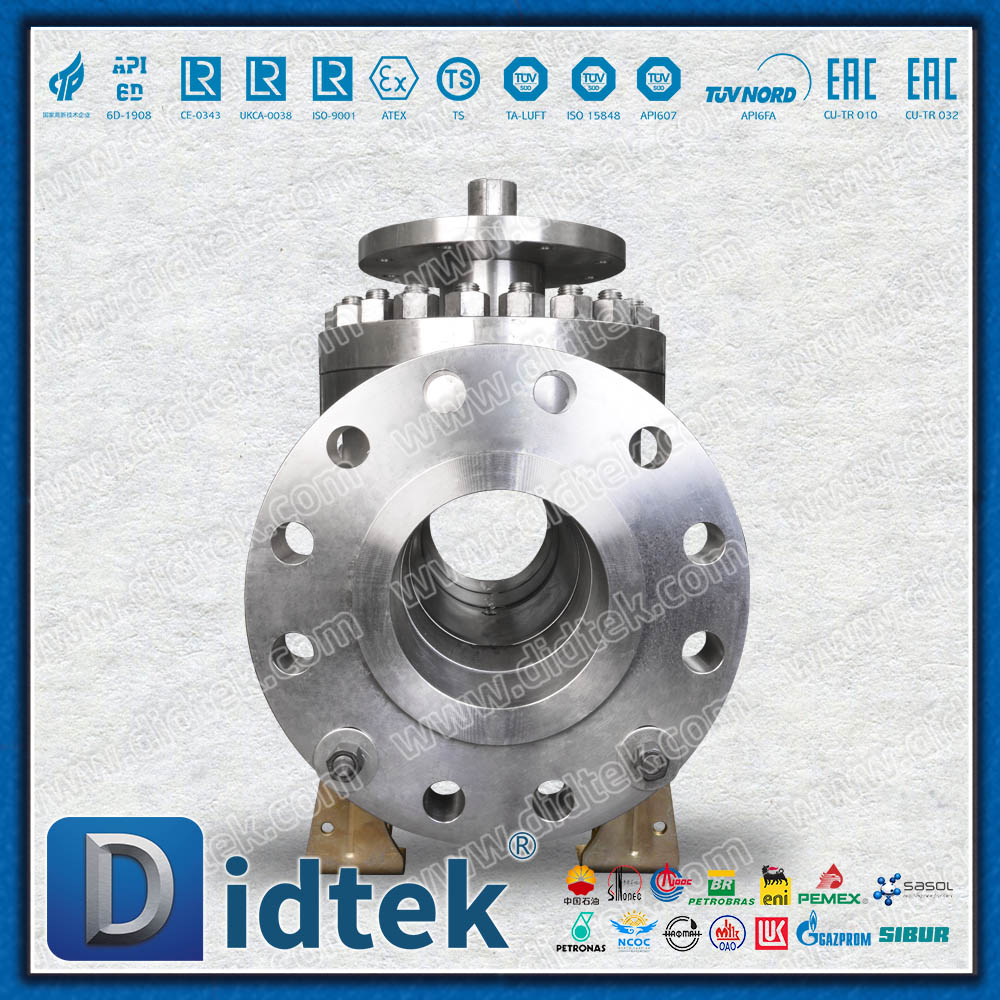

CU5MCUC Высокотемпературный шаровой кран с верхним входом из никелированного сплава

Обзор продукта

Высокотемпературный шаровой кран с верхним входом из сплава никеля CU5MCUC представляет собой специальный клапан, изготовленный из высокопроизводительного сплава никель-хром-молибден-медь, специально разработанный для работы в условиях чрезвычайно высоких температур и коррозионного воздействия. Изделие сочетает в себе преимущества технического обслуживания конструкции с верхней частью и выдающиеся характеристики сплавов на основе никеля, обеспечивая надежное отключение в суровых условиях, таких как химическое машиностроение, нефть и газ, и может выдерживать высокотемпературные среды до 540 ℃.

Технические характеристики

Особенности продукта

1. Преимущества сплава на основе никеля CU5MCUC

Максимальная устойчивость к коррозии

Высокое содержание хрома (26-28%), высокое содержание молибдена (3,0-4,0%), содержание меди (1,0-1,4%).

Индекс питтинговой устойчивости PREN составляет ≥ 38.

Отличная стойкость к коррозионному растрескиванию под напряжением

Стабильная работа при высоких температурах

Он сохраняет превосходную прочность и стойкость к окислению при высокой температуре 540 ℃.

Риск выпадения σ-фазы при длительной эксплуатации отсутствует.

2. Высокотемпературная конструкция с верхним входом.

Онлайн-ремонтопригодность

Все внутренние компоненты обслуживаются через верхние отверстия.

Нет необходимости разбирать трубопровод, что значительно сокращает время простоя.

Модульная конструкция, ключевые компоненты можно заменять отдельно.

Повышение структурной целостности

Конструкция клапана с одним корпусом исключает потенциальные точки утечки разделенной конструкции.

Оптимизированное распределение напряжений повышает несущую способность на 30 %.

3. Специальная высокотемпературная система уплотнения.

Конструкция металлического уплотнения

Уплотняющая поверхность изготовлена ​​из карбида вольфрама, напыленного сверхзвуковым методом.

Подпружиненное седло клапана автоматически компенсирует тепловое расширение.

Твердость: HRC ≥ 62, отличная износостойкость.

Высокотемпературная упаковочная система

Гибкий графит + армирование Inconel 718

Поддерживает долгосрочную стабильную работу при температуре 540 ℃.

4. Конструкция защиты безопасности

Пожарная безопасность: Пройдено испытание на огнестойкость по стандарту API 607 ​​версии 4.

Антистатический дизайн: значение сопротивления между шаром и стержнем клапана составляет менее 10 Ом.

Шток противовыбросового клапана: шток клапана Т-образной формы обеспечивает безопасную работу при высоком давлении.

Основные параметры

Номинальное давление: класс 150-600 (PN16-100).

Диапазон температур: от -29 ℃ до + 540 ℃.

Способ подключения: фланец RF/кольцевое соединение RTJ/конец под приварку

Стандарт проектирования: API 608/ASME B16.34.

Стандарт пожарной безопасности: API 607/API 6FA.

Область применения

Химический процесс: установки серной и фосфорной кислоты, система органических кислот, среды, содержащие ионы хлорида.

Нефть и газ: высококислотные месторождения нефти и газа, объекты нефтепереработки, транспортировка нефти и газа.

Энергия и мощность: система сероочистки дымовых газов, высокотемпературная утилизация отходящего тепла.

Специальные отрасли: гидрометаллургия, производство бумаги и кулинария, опреснение морской воды.

Краткое содержание

Высокотемпературный шаровой кран с верхним входом из никелевого сплава CU5MCUC, благодаря идеальному сочетанию высококачественного материала, инновационной конструкции с верхним входом и строгих производственных стандартов, обеспечивает промышленным пользователям:

Максимальная устойчивость к коррозии: срок службы увеличивается в 8–10 раз в суровых агрессивных средах.

Выдающиеся характеристики при высоких температурах: стабильная работа при температуре 540 ℃.

Надежное онлайн-обслуживание: значительно сокращает время простоя и затраты на техническое обслуживание.

Длительный срок службы: расчетный срок службы превышает 20 лет.

Этот продукт является идеальным выбором для работы с высокотемпературными и сильноагрессивными средами и особенно подходит для критических условий работы, где требуются чрезвычайно высокая надежность и срок службы оборудования.
