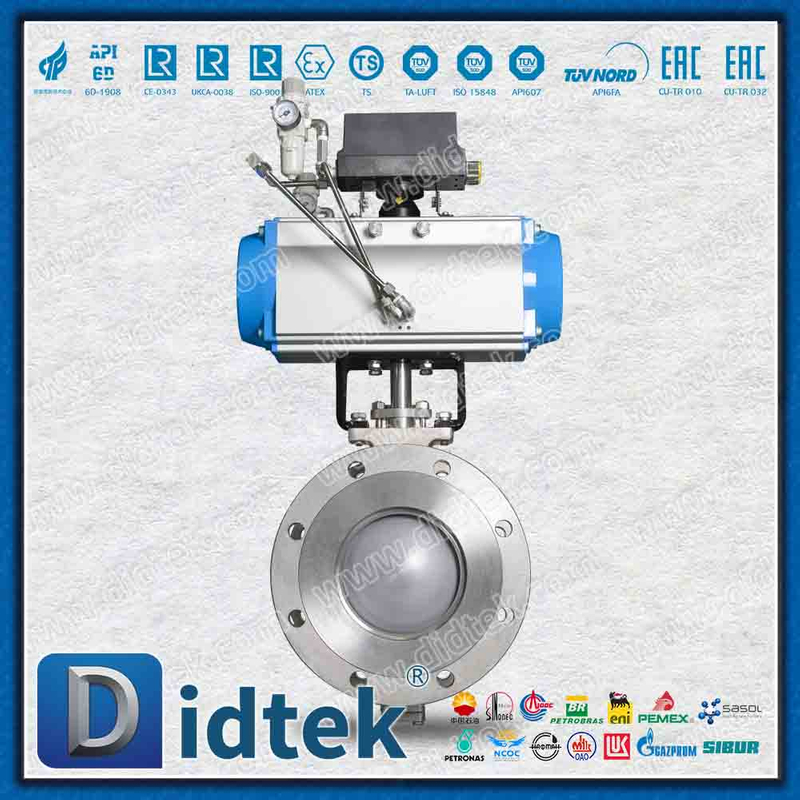

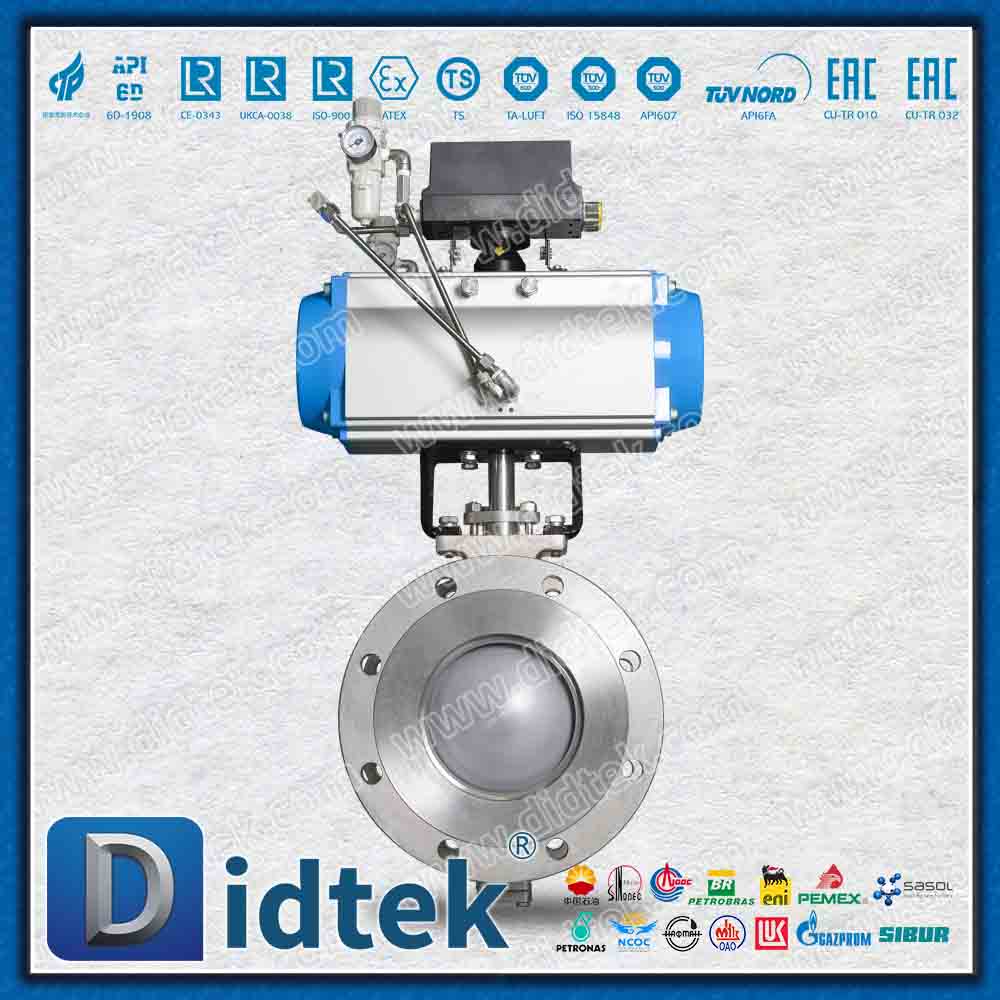

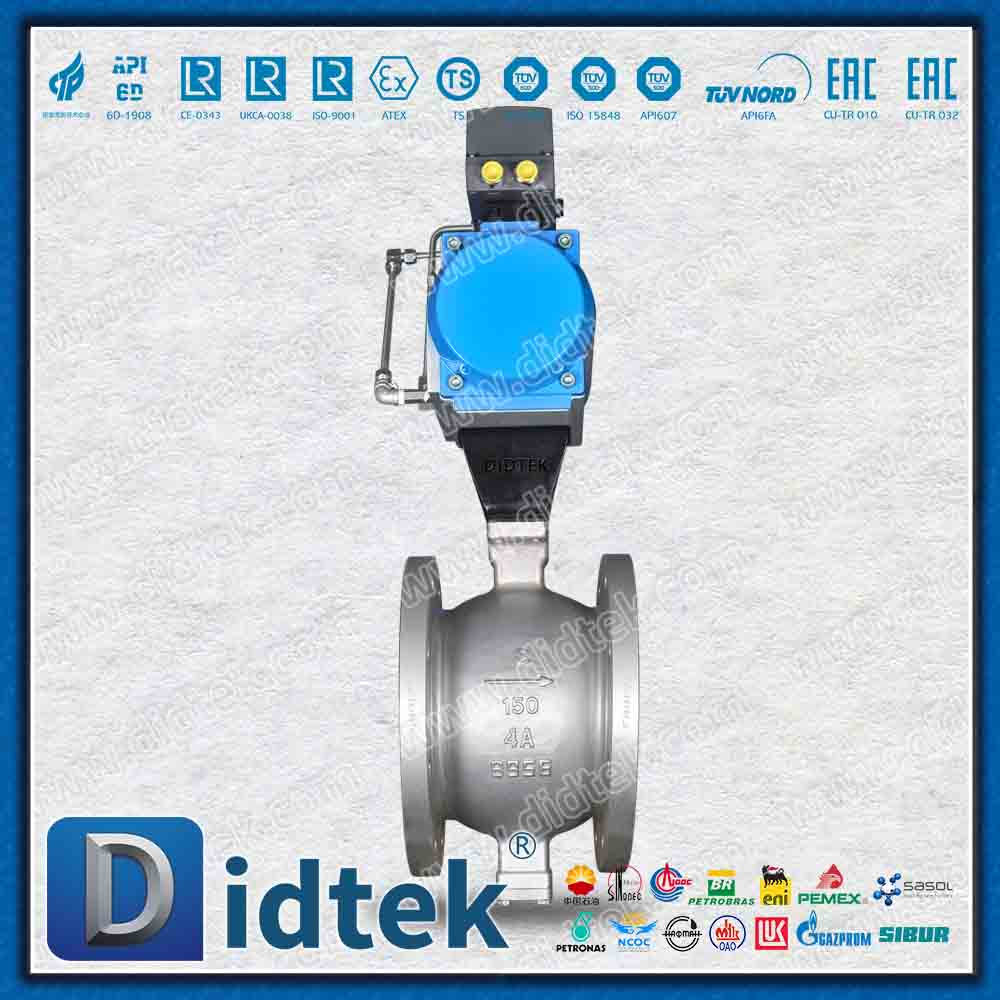

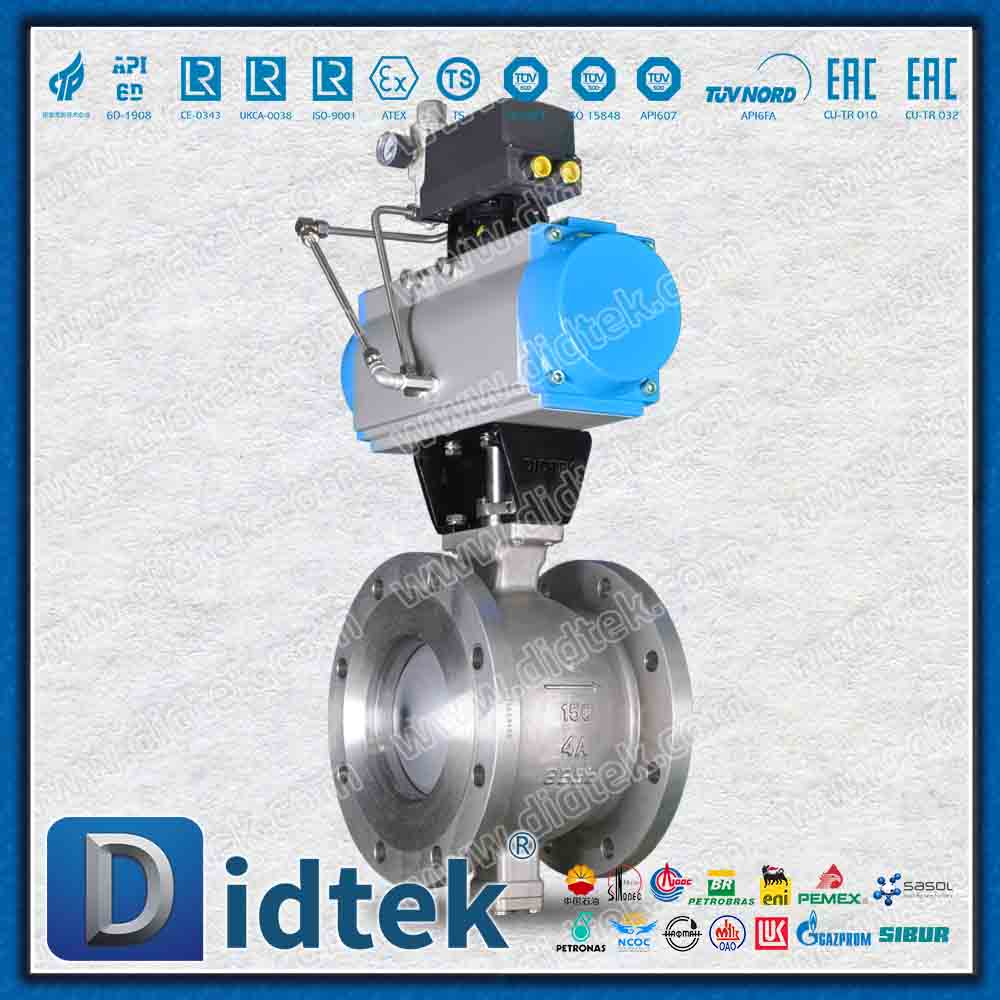

Пневматический дуплексный шаровой кран с портом V-сегмента из сплава 4А

Обзор продукта

Пневматический дуплексный секторный шаровой кран из сплава 4A типа V представляет собой специальный клапан высокого класса, который сочетает в себе отличную коррозионную стойкость, точное регулирование и контроль, а также автоматизированную работу. Изготовленный из дуплексного сплава ASTM A8904A (CD3MN/UNS J93370) в сочетании с V-образными сферами и высокопроизводительными пневматическими приводами, он специально разработан для точного управления потоком в жестких агрессивных условиях и является идеальным решением для химической, морской и энергетической промышленности.

Технические характеристики

Особенности продукта

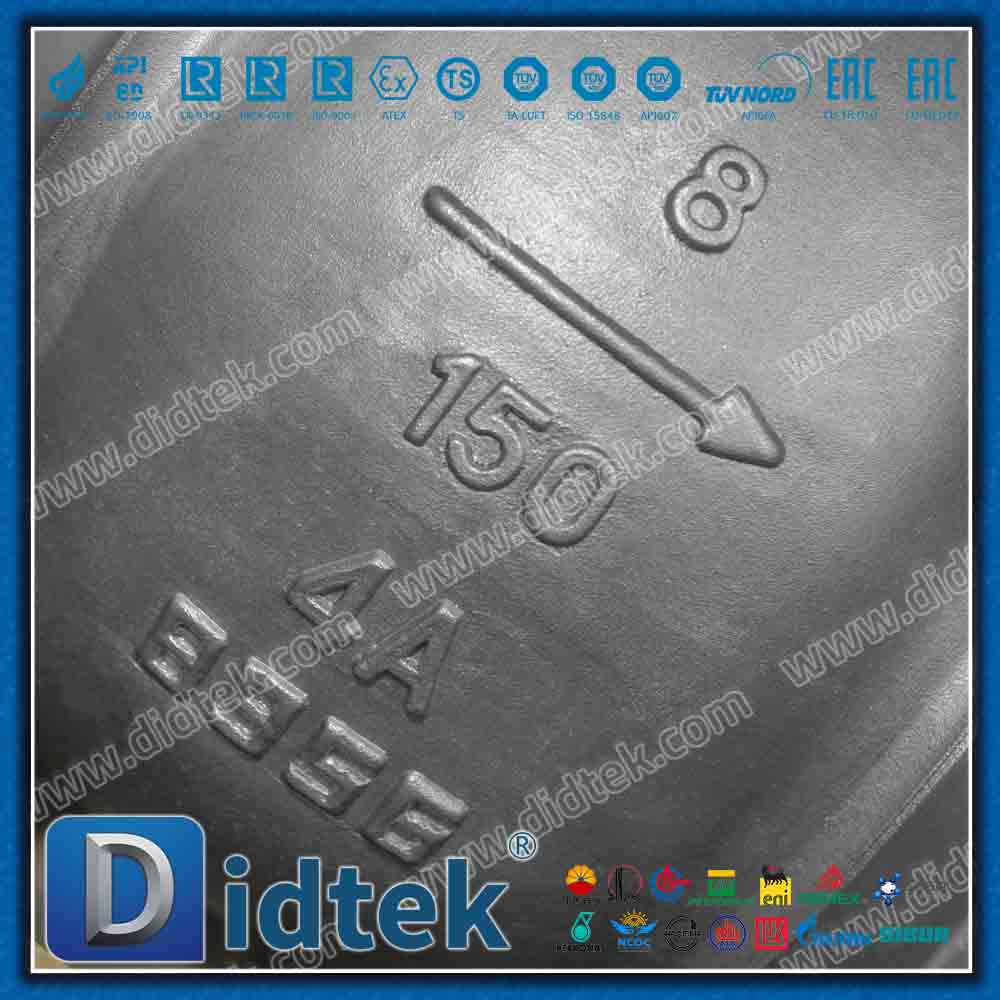

1. Выдающиеся характеристики дуплексного сплава 4А.

Максимальная устойчивость к коррозии

Высокое содержание хрома (24-26%), никеля (5-7%) и молибдена (2,5-3,5%).

Индекс питтинговой устойчивости PREN составляет ≥ 38.

Отличная стойкость к коррозионному растрескиванию под напряжением

Сверхвысокая механическая прочность

Предел прочности ≥ 690 МПа

Предел текучести ≥ 450 МПа

Твердость HB: 240-290

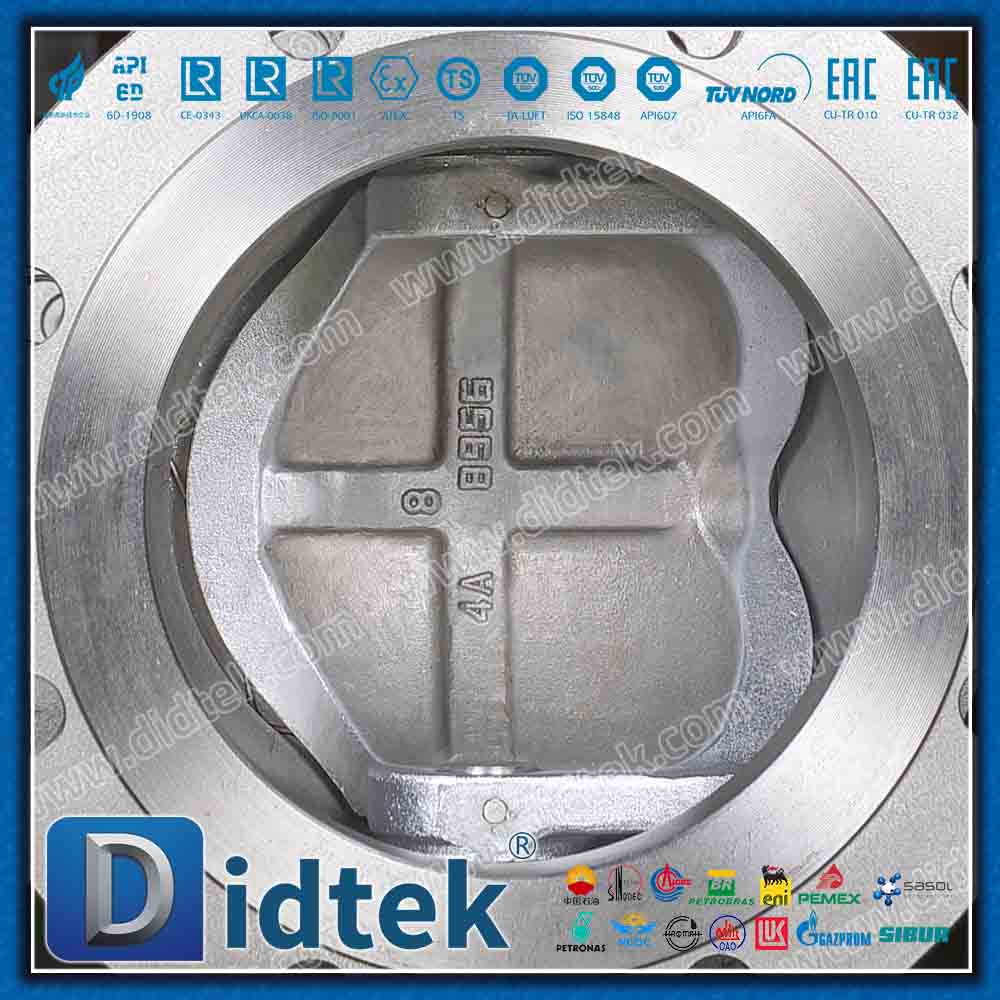

2. Точная регулировка V-образных секторных шариков.

Точный контроль потока

V-образный вырез обеспечивает точные равнопроцентные характеристики потока.

Коэффициент регулирования достигает 200:1, что соответствует требованиям регулирования в широком диапазоне.

Точность управления ±1% полной шкалы

Выдающаяся режущая способность

V-образная кромка эффективно разрезает волокнистую среду.

Подходит для суспензий и сред, содержащих частицы.

3. Высокопроизводительная система пневматического привода.

Быстрое и точное управление

Конструкция с пружинным возвратом двойного/одинарного действия.

Полное время перемещения составляет от 2 до 8 секунд (регулируется).

Точность позиционирования: ±0,5°

Интеллектуальная интеграция вложений

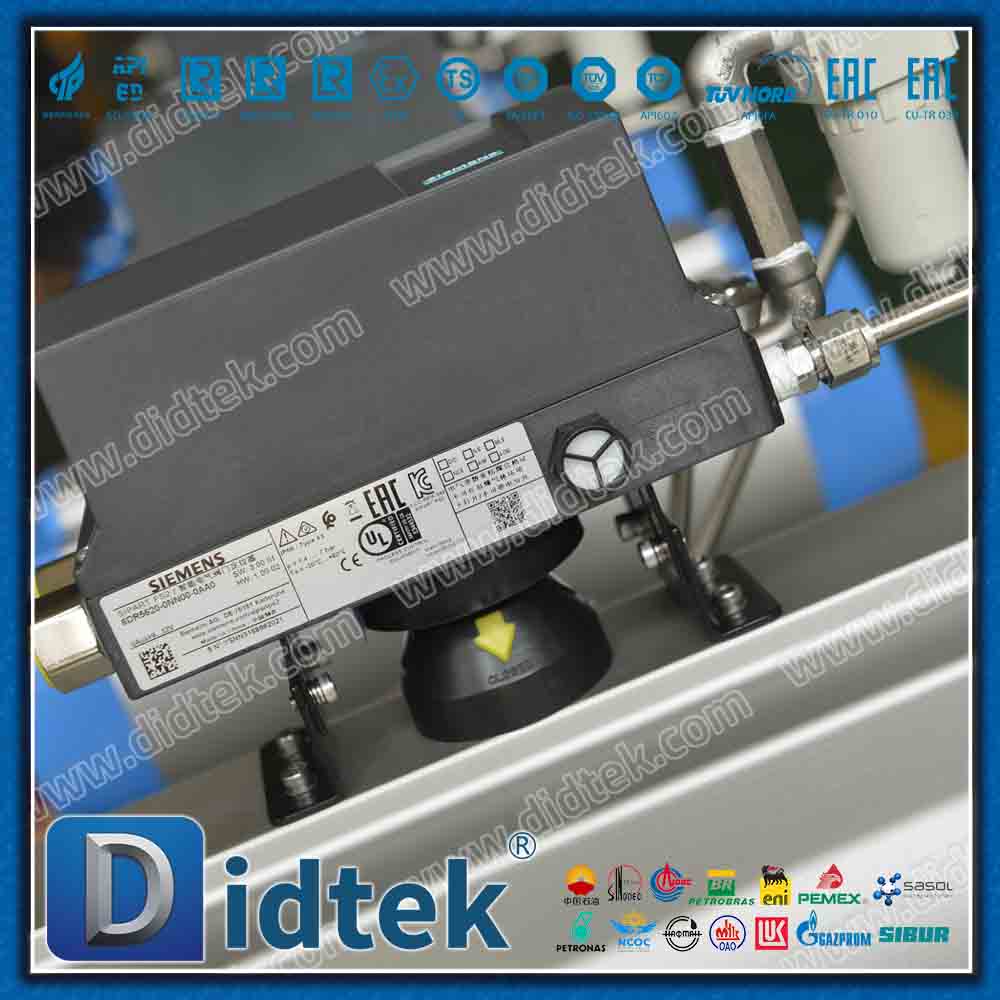

Локатор (аналоговый/интеллектуальный)

Концевой выключатель

Электромагнитный клапан

Регулятор скорости

4. Специализированная система уплотнения.

Двунаправленная конструкция уплотнения

Подпружиненное седло клапана обеспечивает двустороннее уплотнение.

Доступно металлическое/мягкое уплотнение.

Пожарная безопасность

Соответствует стандарту API607.

После выхода из строя мягкого уплотнения образуется уплотнение металл-металл.

5. Улучшение структурного проектирования

Антикавитационная конструкция: оптимизированный V-образный угол эффективно снижает риск кавитации.

Низкий уровень шума: специальная конструкция многоступенчатого снижения напряжения.

Структура, предотвращающая засорение: V-образная сфера имеет функцию самоочистки.

Область применения

1. Химический процесс

Регулирование сильнокислотных и сильнощелочных сред

Контроль процесса, содержащий ионы хлорида

Высокотемпературная агрессивная среда

2. Нефть и газ

Контроль кислых месторождений нефти и газа

Система впрыска воды и химических реагентов

Контроль давления при транспортировке нефти и газа

3. Морская техника

Система охлаждения морской водой

Устройство для опреснения морской воды

Технологическая система морской платформы

4. Экологически чистая энергетика

Система десульфурации дымовых газов

Контроль очистки сточных вод

Система впрыска химикатов

Краткое содержание

Пневматический дуплексный секторный шаровой кран из сплава 4A V-типа благодаря идеальному сочетанию высококачественных коррозионностойких материалов, точному регулированию и надежному пневматическому управлению обеспечивает промышленным пользователям:

Максимальная устойчивость к коррозии: срок службы увеличивается в 5–8 раз в суровых агрессивных средах.

Точный контроль потока: V-образная сфера обеспечивает точное равнопроцентное регулирование.

Быстрая автоматическая реакция: пневматическое исполнение обеспечивает быстрое и точное регулирование и контроль.

Длительный срок службы: рассчитан на 20 лет с минимальными затратами на техническое обслуживание.

Этот продукт является идеальным выбором для точного контроля агрессивных сред. Благодаря своим выдающимся характеристикам и надежному качеству он представляет собой идеальное решение для управления современными промышленными процессами.
