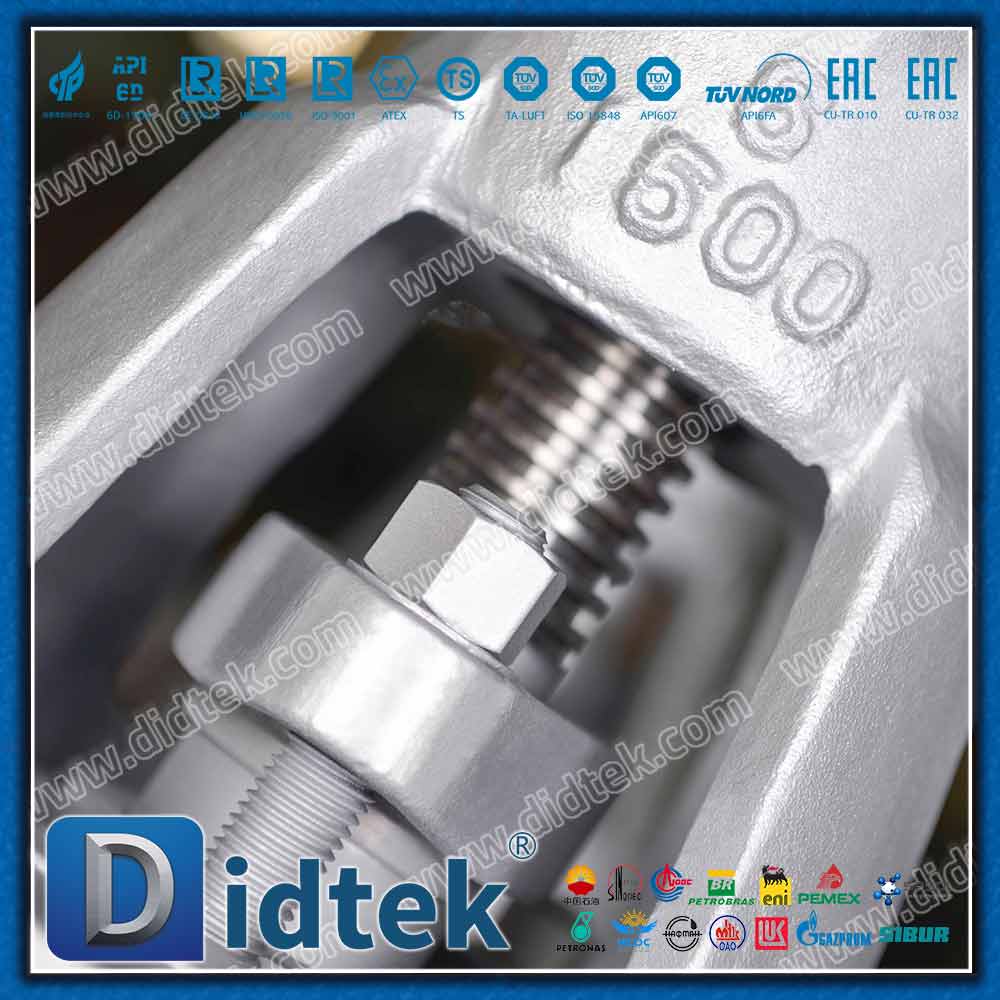

WC9 PSB 1500LB Байпасная задвижка для пара

Детали продукта

Байпасная задвижка WC9 PSB 1500LB представляет собой высокопроизводительный изолирующий компонент, разработанный специально для применения пара под высоким давлением и высокой температурой (HPHT) на энергетических и нефтехимических предприятиях. Корпус клапана, выкованный и отлитый из конструкционной хромомолибденовой стали ASTM A217 WC9, имеет плотный, тяжелый металлический состав, который по своей природе противостоит ползучести и термическому образованию накипи. Это позволяет устройству сохранять абсолютную структурную целостность и безопасную работу при экстремальных продолжительных температурах до 593°C.

В основе его производительности лежит усовершенствованная архитектура крышки с герметичным уплотнением (PSB). В отличие от обычных крышек с болтовым креплением, которые склонны к деформации при экстремальных нагрузках, в этой конструкции используется внутреннее давление пара для активного затягивания уплотнения. По мере увеличения давления в линии крышка прижимается к специальной трапециевидной графитовой уплотнительной прокладке. В этот узел мы интегрируем защитное кольцо из нержавеющей стали, предотвращающее выдавливание, что обеспечивает абсолютную герметичность и отсутствие утечек даже во время нестабильных температурных циклов и интенсивных скачков давления, характерных для классов 1500.

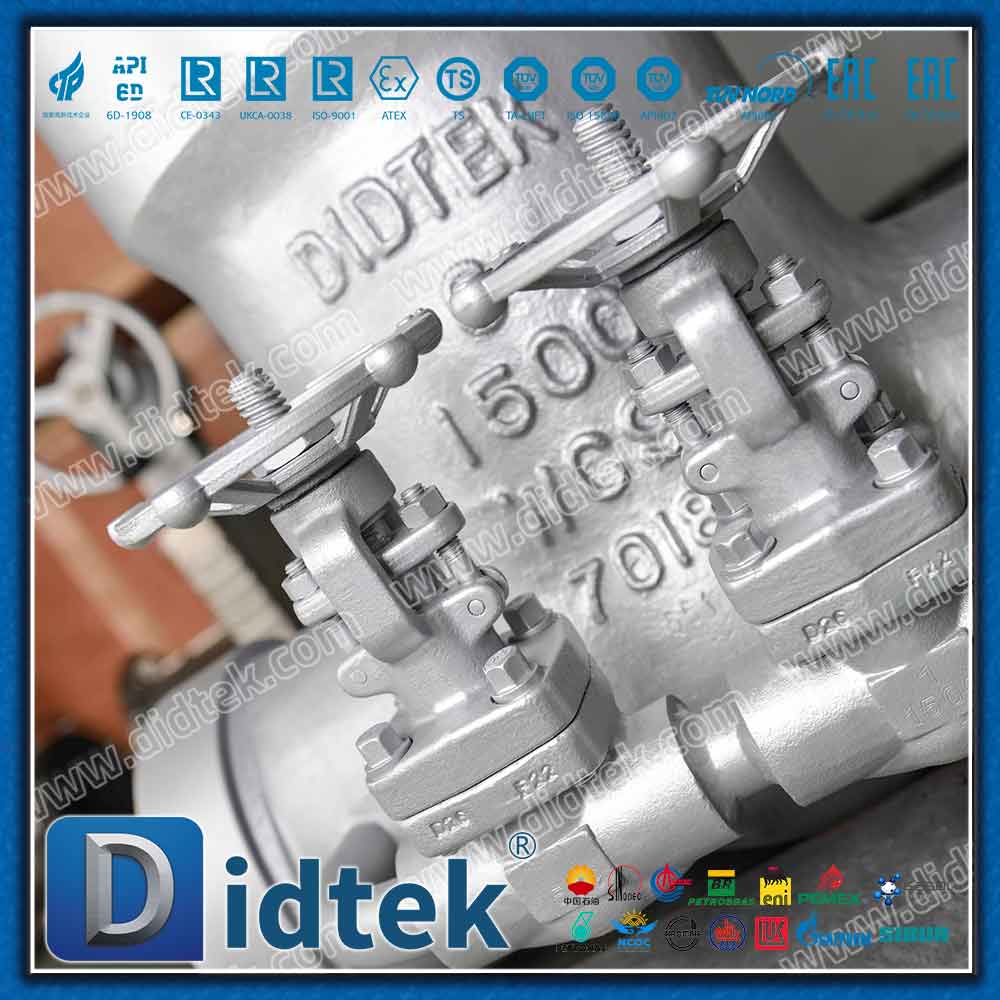

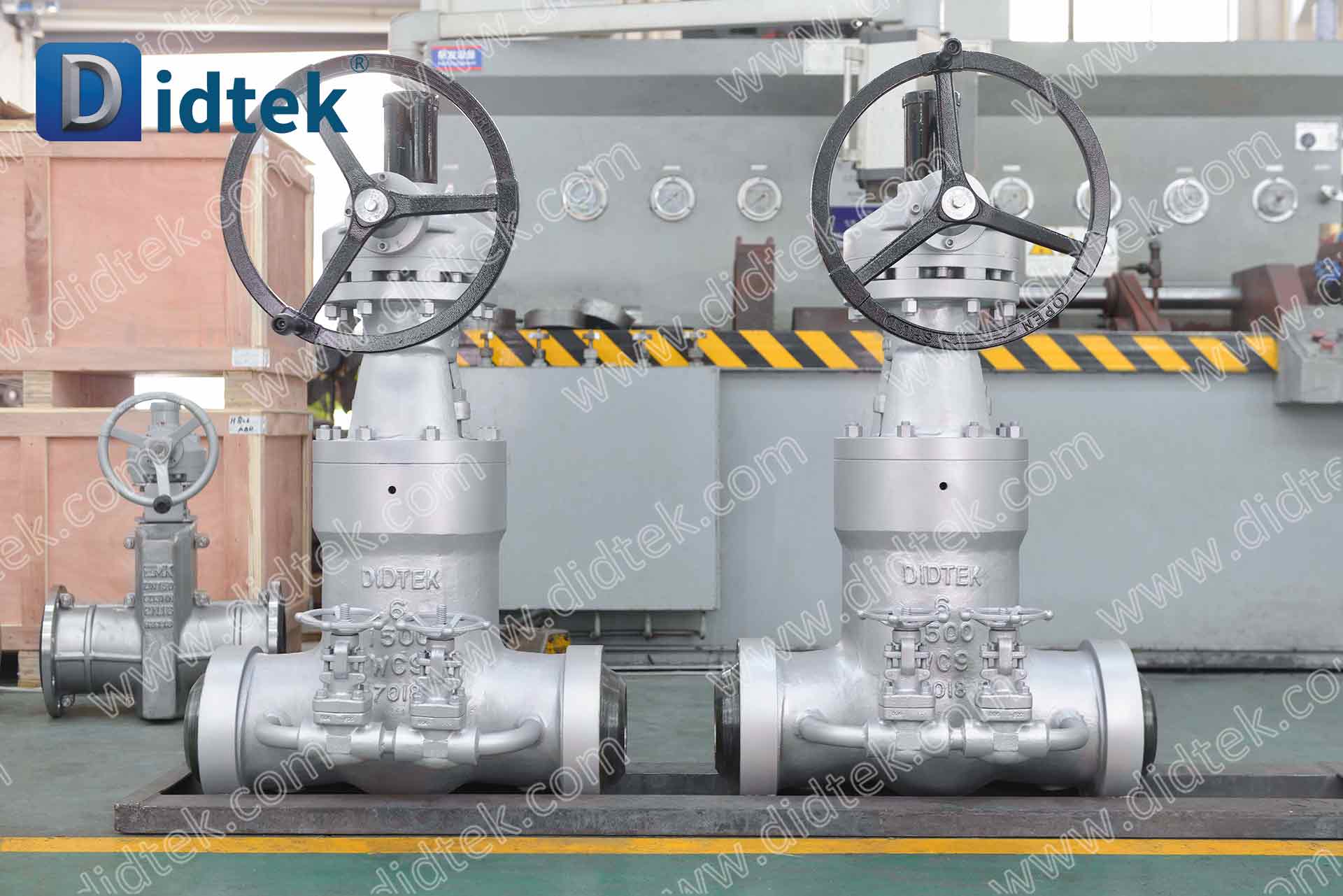

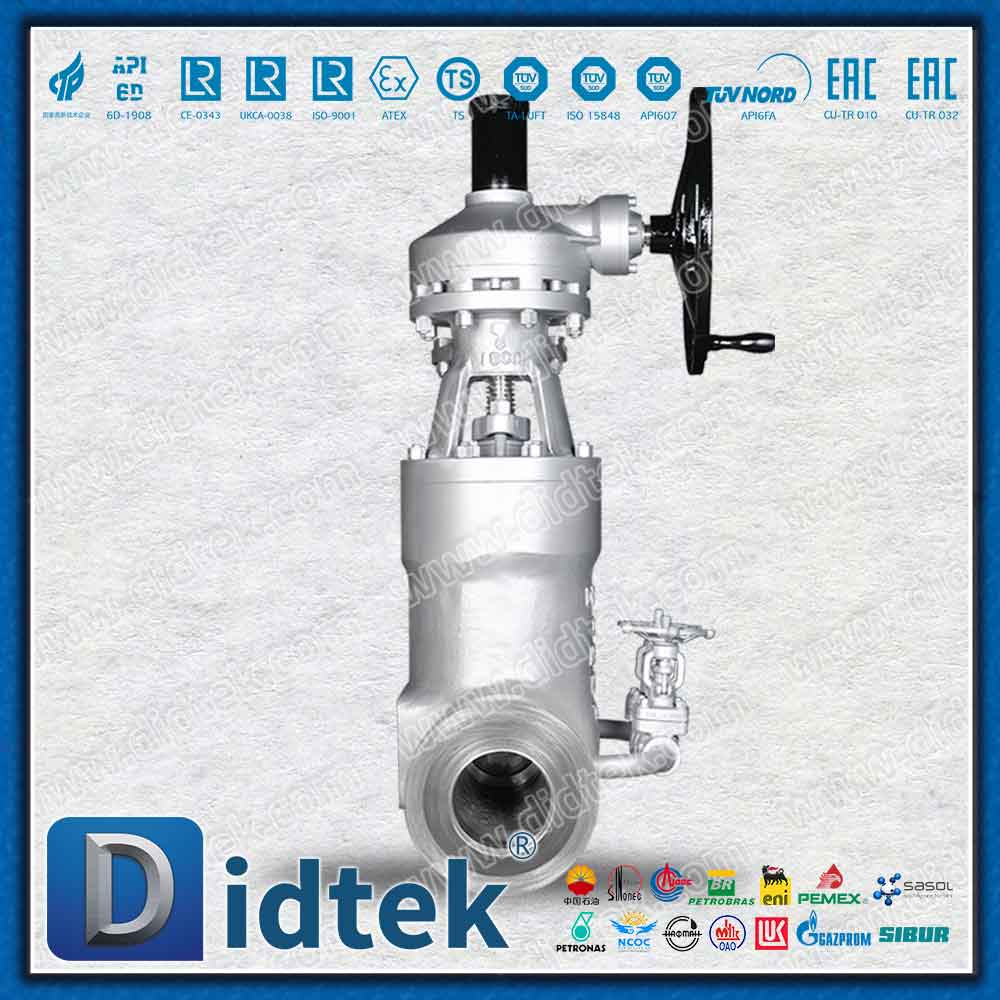

Кроме того, встроенная система выравнивания байпаса фундаментально меняет эксплуатационную безопасность. Прежде чем откроется главный затвор, небольшой вспомогательный перепускной клапан позволяет контролируемому потоку пара нагревать выходную линию и выравнивать перепад давления. Операторы могут слышать контролируемое шипение системы балансировки давления, что значительно снижает рабочий крутящий момент, необходимый на главном штоке, и полностью предотвращает термическое заедание. Чтобы удовлетворить различные требования к автоматизации объекта, верхняя часть оснащена стандартным монтажным фланцем ISO, обеспечивающим идеальную совместимость с ручными коническими редукторами, а также электрическими или пневматическими приводами, а также дополнительными индикаторами положения клапана.

Параметры продукта

Описание конструкции

• Высокотемпературный сплав WC9: состав сплава с содержанием 2,25 % Cr и 1 % Mo обеспечивает превосходную прочность на разрыв и коррозионную стойкость при воздействии перегретого пара, предотвращая деградацию материала в течение десятилетий использования.

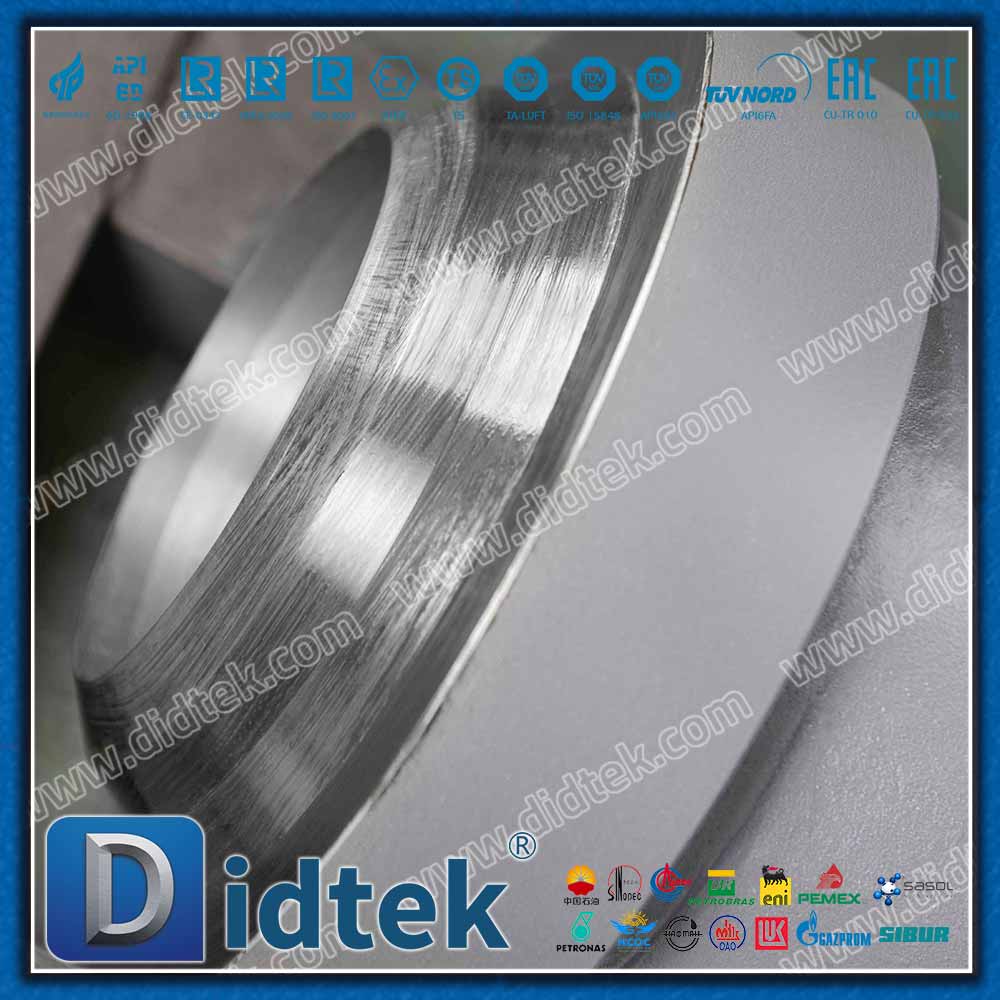

• Усовершенствованная технология наплавки: для борьбы с сильной эрозией и волочением проволоки под действием высокоскоростного пара клин и седла покрыты толстым слоем сплава Stellite 6 на основе кобальта. Кроме того, верхняя часть заднего сиденья покрыта твердым сплавом Stellite 21. Такой подход к использованию двойного сплава значительно улучшает свойства защиты от истирания и продлевает срок службы внутренней отделки при экстремальных перепадах давления.

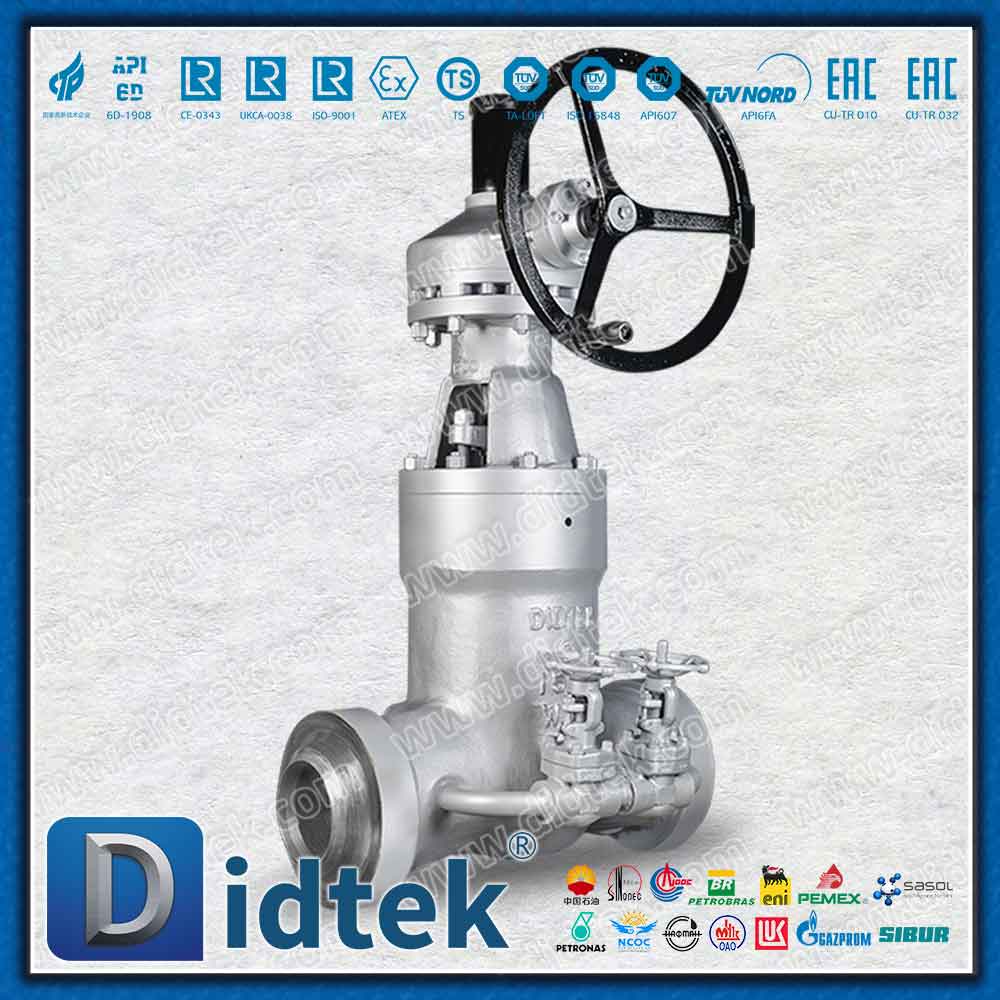

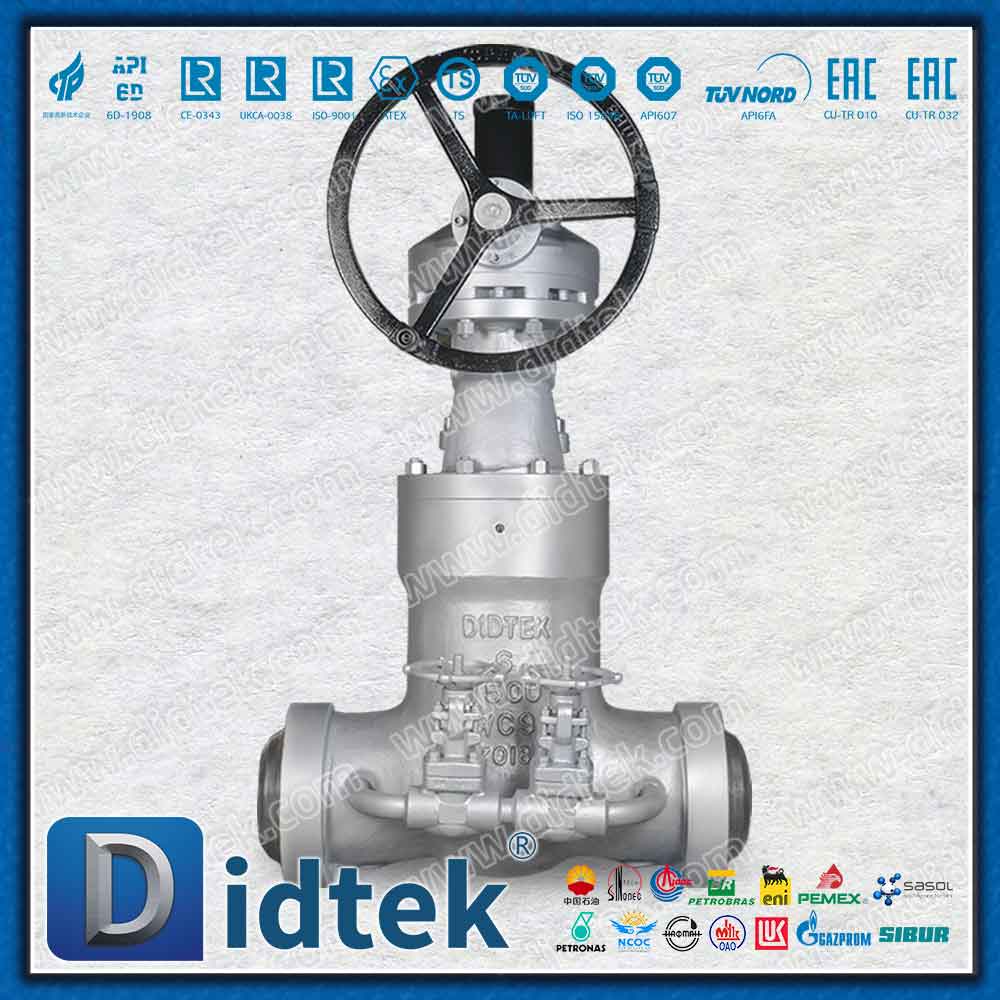

• Система выравнивания байпаса: небольшой вспомогательный байпасный клапан обеспечивает контролируемый нагрев нижестоящей трубопроводной сети. Это выравнивает перепад давления, обеспечивая безопасную, предсказуемую и исключительно плавную работу главного клапана без чрезмерной механической нагрузки на оператора или привод.

• Герметичность крышки герметичного уплотнения. Конструкция самоусиливающейся прокладки означает, что чем выше давление в линии, тем плотнее уплотнение крышки, что идеально подходит для безопасного управления выбросами летучих паров без постоянной подтяжки, необходимой для традиционных фланцевых соединений.

• Специальные улучшения безопасности: учитывая сложные реалии среды HPHT, внутренняя структура поддерживает важные модификации, такие как клиновое вентиляционное отверстие для сброса давления в полости, трубки защиты от избыточного давления и точные концевые выключатели для комплексного предотвращения блокировки при тепловом расширении.

Параметры

Контроль качества и глобальная логистика

Промышленные закупки требуют абсолютной уверенности в отслеживаемости материалов и функциональной надежности. Наш производственный протокол требует, чтобы 100% клапанов перед отправкой проходили строгие гидростатические и пневматические испытания в строгом соответствии со стандартами API 598. Каждое изделие сопровождается полным сертификатом заводских испытаний (MTC) и подробными отчетами о отслеживании качества, что дает инженерам завода полную уверенность в металлургических и механических свойствах своих активов.

Принимая во внимание физический вес и критический характер этих тяжелых клапанов, наши стандарты упаковки разработаны для экстремальных перевозок по всему миру. Каждый клапан сначала покрывается защитным слоем и герметично оборачивается антикоррозионной пластиковой пленкой для предотвращения окисления под действием атмосферной влаги. Затем устройство закрепляется в прочном мореходном фанерном кейсе, который поглощает удары и вибрацию во время морских перевозок на дальние расстояния, гарантируя, что оборудование прибудет на ваш объект в первозданном, готовом к установке состоянии.

Применение и функции

Байпасные задвижки WC9 PSB 1500LB для пара широко используются в сложных условиях, где разрушение материала недопустимо. Особые свойства сплавов и механика герметичного уплотнения делают их предпочтительным изоляционным решением для следующих критически важных секторов:

• Тепловые электростанции: незаменимы для главных пароизоляционных линий, байпасных систем турбин и коллекторов пароперегревателей. Клапаны выдерживают интенсивные термические удары и выдерживают высокие давления, необходимые для привода массивных турбин, обеспечивая безопасный запуск и остановку без усталости конструкции.

• Нефтехимическая переработка: широко применяется на установках высокотемпературного гидрокрекинга и парового крекинга. Отделка с наплавкой из стеллита противостоит коррозионному и эрозионному воздействию смешанных потоков углеводородов и пара, сводя к минимуму время простоя на техническое обслуживание в установках непрерывной обработки.

• Промышленные паровые сети: критически важны для распределения пара под высоким давлением и изоляции котла. Встроенная байпасная система позволяет операторам безопасно подавать пар в холодные трубопроводные сети, предотвращая катастрофический гидравлический удар и продлевая срок службы всей трубопроводной инфраструктуры.
