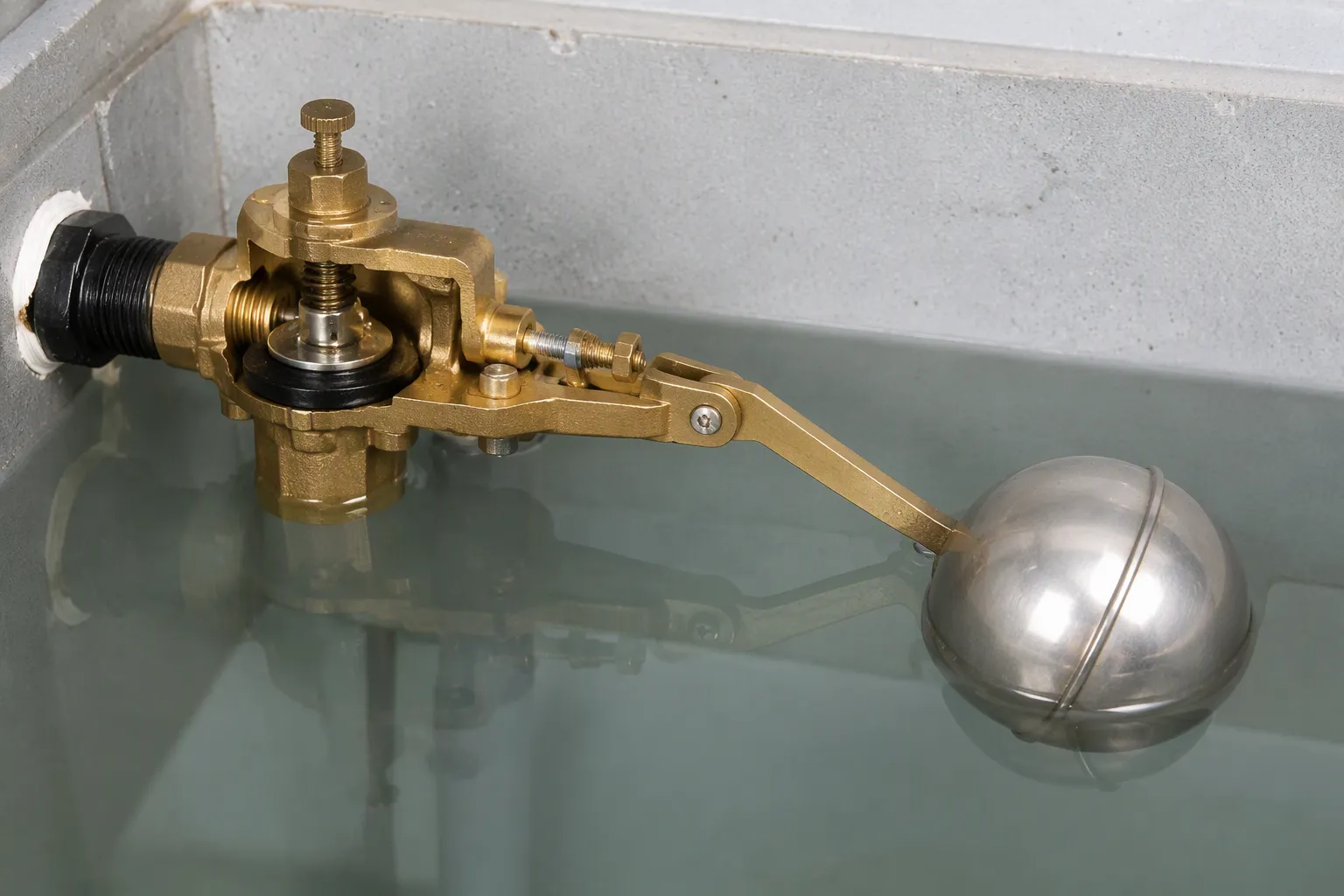

Поплавковый клапан равновесного типа представляет собой механический контроллер. В этом поплавковом клапане равновесного типа используется поплавок и рычаг для удержания воды на заданной отметке. Плавучесть управляет поплавком, а не электроника. Когда вода опускается ниже отметки, поплавок открывает клапан; когда вода достигает его, поплавок закрывается. Равновесный поплавковый клапан отличается от стандартного поплавкового клапана уравновешивающим давлением. Такое равновесие обеспечивает точное управление и бесшумную работу. Поплавковые клапаны такого типа обслуживают резервуары с чистой водой. Мировой спрос на шаровые поплавковые клапаны достиг 2,1 миллиарда долларов США в 2024 году и может достичь 3,5 миллиардов долларов США к 2033 году. Как он поддерживает постоянный уровень воды? Принцип сбалансированного давления является ключевым моментом.
Ключевые выводы
Равновесный поплавковый клапан контролирует уровень воды с помощью поплавка и рычага без использования электричества.
Он уравновешивает давление с помощью пилотного клапана и диафрагмы, поэтому работает точно и тихо.
Этот клапан предотвращает гидравлический удар и снижает износ, что делает его надежным для систем с высоким расходом.
Он хорошо работает в резервуарах с чистой водой, резервуарах и системах поения скота.
Эта конструкция не требует особого ухода и поддерживает постоянный уровень воды в течение многих лет.

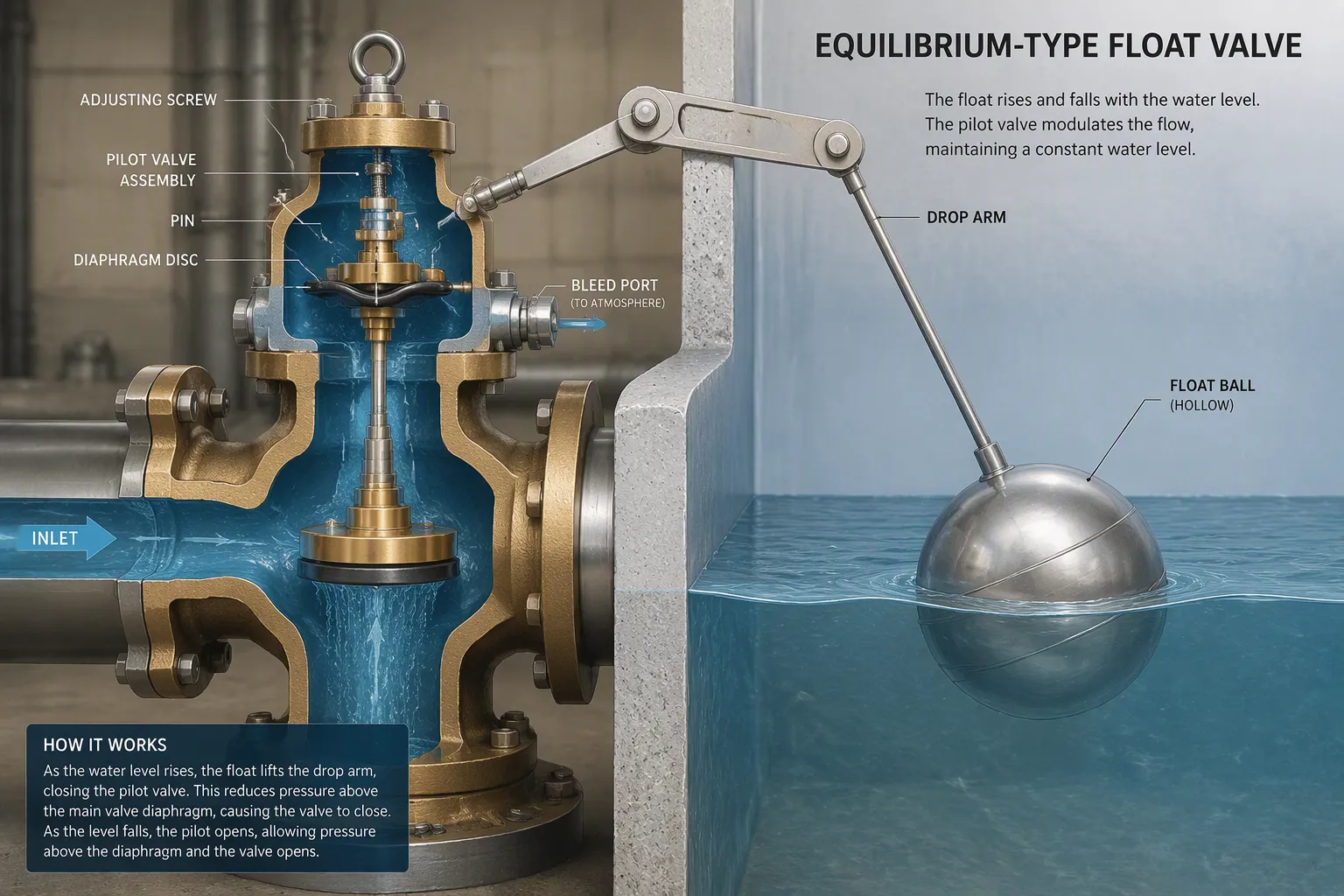

Ключевые части поплавкового клапана равновесного типа
Поплавок, рычаг и откидной рычаг
Поплавковый шар и рычаг обнаруживают изменения на свободной от жидкости поверхности. На воде лежит полый металлический или пластиковый шарик. Шар поднимается и опускается вместе с уровнем. Это движение поворачивает рычаг. Он соединяется с корпусом клапана. Движением управляет плавучесть, а не электричество.
Опускной рычаг позиционирует поплавок в баке. Это поворотное звено удерживает мяч от стен и набегающего потока воды. Откидной рычаг увеличивает движение мяча. Небольшое падение уровня жидкости создает большее движение на конце клапана. Опускной рычаг и рычаг должны двигаться свободно. Трение задерживает коррекцию и вызывает неравномерное регулирование. Производители используют устойчивые к коррозии материалы. Резервуары для чистой воды часто работают в течение многих лет.
Пилотный клапан и мембрана
Пилотный клапан и диафрагма действуют вместе. Они управляют главным клапаном. Пилот представляет собой небольшой клапан. Он перемещается с помощью поплавкового рычага. Диафрагма представляет собой гибкий диск внутри корпуса клапана. В поплавковом клапане с подвижным штифтом используется небольшой пилотный штифт. Этот штифт выпускает воду из камеры диафрагмы.
Когда поплавок опускается, пилот открывает выпускное отверстие. Вода убегает. Механизм диафрагмы, чувствительный к давлению, изгибается вверх. Диафрагма поднимает главный клапан со своего седла. Вода поступает через впускной клапан в бак. Этот поплавковый клапан открывает большие проходы с минимальным усилием. Поплавковые клапаны такого типа используют пилот. Пилот уменьшает необходимые усилия.
Когда вода поднимается до заданного значения, пилот закрывает сливное отверстие. Давление воды создается в верхней части диафрагмы. Это давление толкает диафрагму вниз. Это действие фиксирует главный клапан. Балансировочный поршень внутри клапана уравнивает силы. Поплавковый клапан равновесного типа получил свое название благодаря своей сбалансированной конструкции.
Конструкция снижает механическую нагрузку и шум. Поплавковые клапаны могут управлять системами с высоким расходом без поплавков увеличенного размера. Крутящий момент на рычаге остается низким. Пилоту нужно лишь небольшое движение. Большинство поплавковых клапанов работают тихо. Перепад давления на главном клапане остается небольшим. Эти поплавковые клапаны работают вместе. Они держат танк на устойчивой отметке.

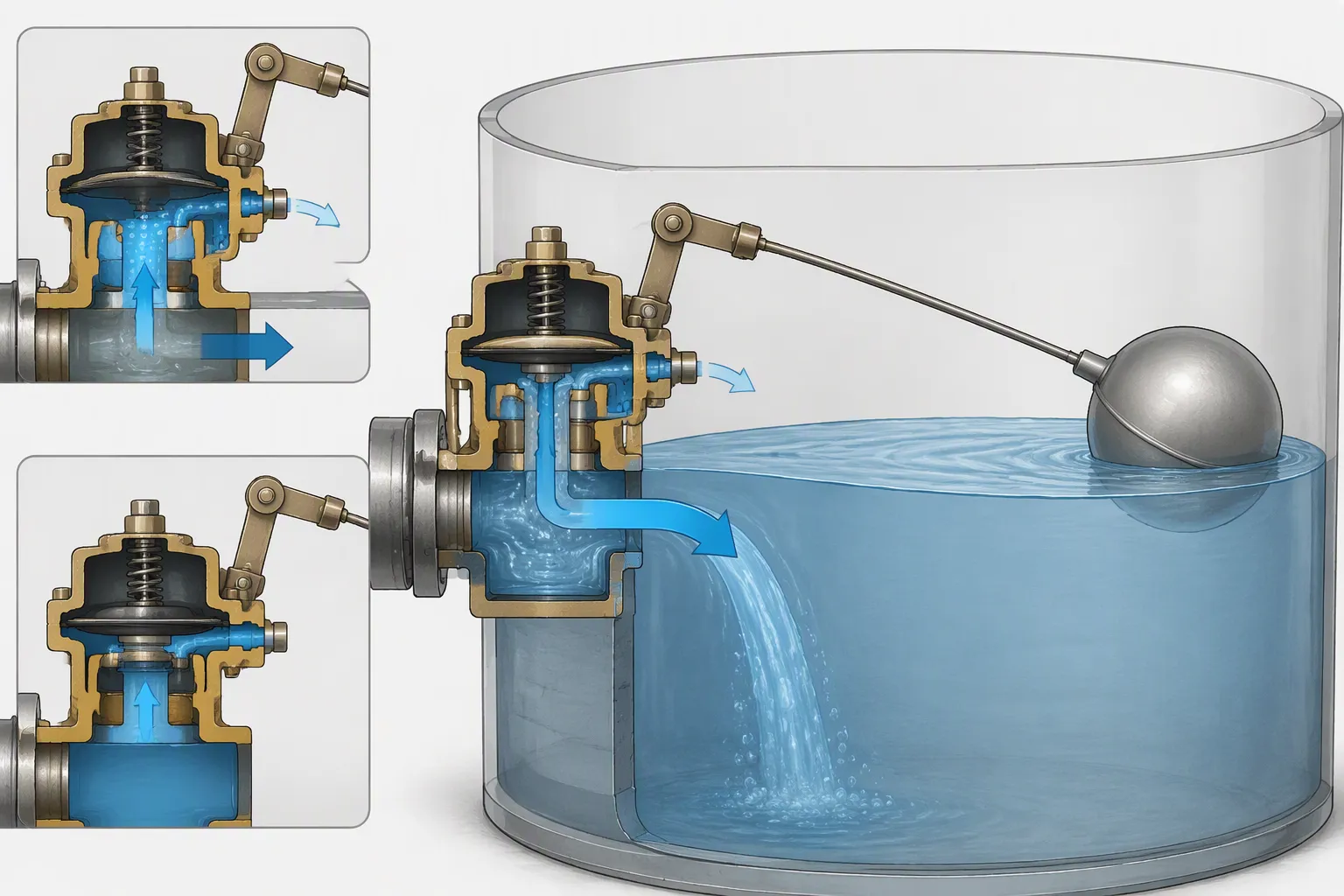

Как работает равновесный поплавковый клапан
Поплавковый клапан равновесного типа выполняет одни и те же простые действия каждый раз, когда уровень воды меняется. Он контролирует поток жидкости с помощью серии изменений давления, а не с помощью механической силы. Во-первых, поверхность воды опускается. Поплавковый шар опускается вместе с ним. Рычаг наклоняется вниз. Это движение открывает небольшой пилотный порт. Давление воды покидает диафрагменную камеру и поступает в резервуар. Когда это давление исчезнет, впускная сторона подтолкнет диафрагму вверх. Главный клапан поднимается со своего седла. Тогда поступает максимальный поток воды . Резервуар начинает заполняться.
Многие поплавковые клапаны работают таким образом. Равновесный поплавковый клапан делает процесс более точным. Теперь подумайте об обратном. По мере наполнения бака поплавок поднимается и поднимает плечо рычага. Рычаг прижимает небольшую шайбу или штифт к пилотному отверстию. Это полностью запечатывает его. Уплотнение удерживает давление воды на верхней части диафрагмы. Выходная сторона открыта для нормального давления воздуха, поэтому давление на входе выше. Этот дисбаланс толкает диафрагму вниз. Это плотно фиксирует главный клапан и останавливает приток. Тяжёлую работу выполняет разница давлений , а не физическая сила.
Пошаговая операция
Уровень воды падает . Поплавок падает вместе с поверхностью.
Опускной рычаг поворачивает рычаг и открывает пилотный клапан.
Вода покидает камеру диафрагмы, поэтому давление сверху падает.
Давление воды на входе подталкивает диафрагму вверх и поднимает главный клапан.
Резервуар снова наполняется через широкое седло клапана.
Система работает и в обратном порядке. Когда вода достигает заданного значения, плавучесть подталкивает поплавок вверх. Рычаг закрывает пилотное отверстие. Давление на входе создается на большей поверхности диафрагмы. Он подавляет силу внизу. Главный клапан полностью закрывается. Эта автоматическая реакция представляет собой петлю отрицательной обратной связи . Система всегда исправляет собственную ошибку от целевого уровня . Любое изменение высоты резервуара вызывает немедленную реакцию.
Действие сбалансированного давления
Сутью этой конструкции является баланс сил. Когда клапан закрыт, сила пружины, прижимающая вниз, равна уравновешенному давлению воды, толкающему вверх. Если уровень в резервуаре меняется, силы смещаются, и клапан реагирует пропорционально. Если уровень воды падает на несколько дюймов, клапан открывается лишь слегка. Капля большего размера открывает его полностью, позволяя потоку поступающей воды наверстать упущенное. Эта пропорциональная реакция сохраняет устойчивость резервуара и останавливает быструю езду на велосипеде.
Балансировочный поршень внутри клапана уравновешивает силы с обеих сторон. Он не дает тяжелой впускной линии захлопнуть клапан. Эта сбалансированная конструкция также делает движение закрытия более мягким. Давление воды нарастает медленно, а не щелкает механизм, поэтому клапан позволяет избежать гидравлического удара. Труба не трясется. Система не гремит. Многие поплавковые клапаны при закрытии издают громкий стук, но клапаны равновесного типа закрываются легким нажатием.
Равновесие также означает, что поплавок совершает одну и ту же легкую работу независимо от давления на входе. Любой поплавковый клапан должен перемещать рычаг, но этот открывает только крошечный направляющий штифт. Пилот заботится о больших силах. Операторы могут легко регулировать заданное значение, и клапан поддерживает постоянный уровень в течение многих лет службы. Такое сбалансированное расположение удерживает воду на одной устойчивой отметке и обеспечивает плавную и тихую работу.
Равновесный тип и стандартный поплавковый клапан
Различия в дизайне и производительности
Прямое кредитное плечо приводит в действие стандартную конструкцию . Рычаг соединяется с поплавковым шаром. Этот рычаг прижимает клапан к закрытию против входящего потока. Большой поплавок должен преодолевать линейное давление на седло клапана. Такая установка создает высокий крутящий момент на шарнире, а также вызывает внезапные остановки. Когда вода достигает заданного значения, стандартные агрегаты часто закрываются.
Равновесная конструкция работает по-другому. Небольшой пилотный клапан и диафрагма перемещают главный клапан. Поплавок только сбивает пилота с толку. Рабочий крутящий момент сильно падает. Поплавок может оставаться небольшим, даже если главный клапан пропускает большой поток. Этот шаровой кран диафрагменного типа использует линию подачи для тяжелых работ. Конструкция уравновешивает давление воды на главном клапане. Входная сторона толкает диафрагму вверх. Давление на противоположную сторону уравновешивает силы. Поплавковые клапаны такой конструкции плавно реагируют на небольшие изменения. Они удерживают бак в устойчивом положении, не тряся.
Когда сбалансированный поплавковый клапан — лучший выбор
Операторам следует выбирать эту конструкцию для больших резервуаров или высоких скоростей наполнения. Стандартные юниты заставляют поплавок сражаться со всей линией снабжения. Большая труба может сделать эту работу невозможной. Равновесный тип избегает борьбы. Он открывает пилотный порт, и главный клапан перемещается только после того, как давление воды выровняется. Эта функция подходит для резервуаров, резервуаров для чистой воды и систем поения скота. Эти системы часто работают без присмотра. Надежный поплавковый клапан останавливает перелив и поддерживает постоянный уровень.
Сбалансированные поплавковые клапаны также защищают трубы. Стандартные поплавковые клапаны быстро закрываются. Быстрое закрытие вызывает ударную волну, называемую гидроударом. Со временем этот скачок может ослабить суставы или повредить клапан. Сбалансированная конструкция закрывается медленно по мере заполнения камеры диафрагмы. Эти поплавковые клапаны работают тихо и требуют меньшего обслуживания. Небольшое плавающее движение помогает рычагу и сиденью пилота прослужить дольше. Устойчивая поверхность воды защищает насосы от коротких циклов работы. Для резервуаров с высоким расходом более безопасным выбором остается равновесный тип.
Общее использование и преимущества равновесных поплавковых клапанов
Типичные применения
Равновесные поплавковые клапаны хорошо работают для чистой воды. Они используются в резервуарах для чистой воды, резервуарах и системах поения скота. Эти клапаны могут поддерживать заданный уровень воды без электричества. Заправочный клапан открывается и закрывается самостоятельно. Несколько выпускных отверстий распределяют поступающую воду по резервуару. Такая конструкция предотвращает переполнение или слишком сильное заполнение резервуаров.
Механическая установка отлично подходит для удаленных мест. Клапан не требует проводки или датчиков. Когда уровень воды падает, поплавок тонет и пилот открывается. Вода поступает до тех пор, пока поплавок не достигнет заданной высоты. Эти поплавковые клапаны реагируют на каждое изменение. Небольшая утечка вызывает небольшую коррекцию. Большая тяга открывает клапан полностью. Резервуары для воды остаются на необходимом уровне.
Преимущества контроля уровня воды
Самым большим преимуществом является ровный, контролируемый уровень воды. Клапан открывается ровно настолько, насколько необходимо. Крошечная капля воды заставляет его немного приоткрыться. Большая капля делает его более открытым. Балансировочный поршень поддерживает одинаковое давление на главном клапане. Давление воды на диафрагме увеличивается медленно. Затем клапан закрывается мягким нажатием. Рабочие не слышат стука труб.
Большинство поплавковых клапанов используют прямую силу. Вместо этого в равновесном типе используется пилот. Эта сбалансированная конструкция также защищает систему. Давление воды остается сбалансированным по обе стороны диафрагмы. Поплавковый рычаг перемещает только небольшой направляющий штифт. Высокое входное давление не затрудняет перемещение клапана. Эти клапаны хорошо справляются с системами с высоким расходом. Они работают тихо в течение многих лет. Механизм изнашивается редко. Поплавок выполняет легкую работу. Экипажи могут быстро отрегулировать заданное значение. Затем клапан удерживает нормальный уровень воды до следующего изменения.
Уровень воды снова падает, и цикл повторяется. Клапан каждый раз возвращается в одно и то же устойчивое положение. Это делает клапан хорошим выбором для резервуаров с чистой водой. Плавное закрытие предотвращает гидроудар. Благодаря этому трубы и соединения служат дольше. Устойчивый отклик также защищает насосы от коротких циклов работы. Постоянный уровень означает меньшее количество запусков и остановок насоса.
Поплавковый клапан равновесного типа представляет собой механическое устройство. Он удерживает воду на заданном уровне с помощью поплавка, рычага и сбалансированного давления. Плавучесть перемещает поплавок. Поплавок открывает небольшой пилотный клапан. Этот пилот сдвигает диафрагму. Мембрана открывает или закрывает главный клапан. Такая конструкция поддерживает постоянный уровень воды и уравновешивает давление воды. Это уменьшает гидроудар и работает тихо. Равновесные поплавковые клапаны подходят для резервуаров с чистой водой, резервуаров и систем поения скота. Эти поплавковые клапаны не нуждаются в электричестве и редко изнашиваются. Для контроля чистой воды они остаются надежным выбором, не требующим особого обслуживания.
Часто задаваемые вопросы
Почему в поплавковых клапанах используется пилотный клапан?
В равновесных поплавковых клапанах используется пилотный клапан . Пилот открывает небольшой выпускной порт. Давление воды затем поднимает диафрагму. Поплавок перемещает только крошечный штифт. Вместо этого в стандартных поплавковых клапанах используется прямой рычаг. Пилот сильно снижает рабочий крутящий момент.
Поплавковые клапаны закрываются медленно?
Да. Камера диафрагмы постепенно заполняется. Давление создается в верхней части диафрагмы. Седла главного клапана с мягким нажатием. Это медленное действие останавливает гидравлический удар. Стандартные поплавковые клапаны часто захлопываются. Равновесные поплавковые клапаны бесшумно закрываются и защищают трубы.
Что происходит при высоком входном давлении?
Высокое давление не затрудняет перемещение клапана. Балансировочный поршень уравнивает силы на главном клапане. Эти поплавковые клапаны справляются с высоким потоком без напряжения. Поплавок по-прежнему перемещает только крошечный направляющий штифт. Клапан поддерживает постоянный уровень воды.
Где поплавковые клапаны работают лучше всего?
Операторы устанавливают эти клапаны в резервуарах с чистой водой, резервуарах и системах поения скота. Клапан равновесного наполнения не требует электричества. Он открывается и закрывается самостоятельно. Такая конструкция удерживает заданную точку в течение многих лет. Тихая работа предотвращает перелив.
