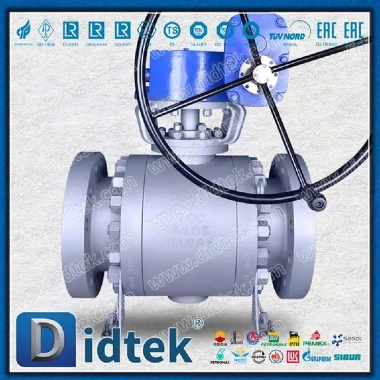

Нефтяная и газовая промышленность работает в самых сложных условиях на Земле. Будь то морская буровая платформа на больших глубинах или береговой нефтеперерабатывающий завод, перерабатывающий летучие углеводороды, безопасность и надежность имеют первостепенное значение. В основе многих систем безопасности лежит аварийный шаровой клапан — важнейший компонент, предназначенный для перекрытия потока жидкости во время чрезвычайных ситуаций и предотвращения катастрофических происшествий.
Проектирование аварийных шаровых кранов для морских и наземных нефтяных операций не так просто, как изготовление обычного клапана. Эти клапаны должны соответствовать строгим стандартам производительности, безопасности и охраны окружающей среды, чтобы гарантировать их безупречную работу в самых суровых условиях. В этой статье рассматриваются основные соображения по проектированию аварийных шаровых кранов как для морских, так и для наземных применений, объясняется, почему они имеют решающее значение, с какими проблемами они сталкиваются и как инженеры решают эти проблемы, чтобы обеспечить максимальную надежность.
Критическая роль аварийных шаровых кранов
Аварийные шаровые краны служат первой линией защиты, когда что-то идет не так. При нормальной работе они допускают поток нефти, газа или других углеводородов. Но в случае утечки, скачка давления, возгорания или механического повреждения эти клапаны должны закрываться почти мгновенно, изолируя участки системы и предотвращая распространение опасных материалов.
Их роль еще более важна в нефтяных операциях, потому что:
Углеводороды очень огнеопасны и токсичны. Неконтролируемые выбросы могут вызвать пожары, взрывы и серьезный ущерб окружающей среде.
Оборудование работает под высоким давлением. Выход из строя клапана в таких условиях может привести к массовым выбросам.
Операции часто проводятся удаленно. Морские буровые установки и отдаленные наземные месторождения не могут полагаться исключительно на вмешательство человека; автоматизированные системы аварийного отключения имеют жизненно важное значение.
Морские и береговые условия
Рекомендации по проектированию аварийных шаровых кранов различаются в зависимости от того, используются ли они на море или на суше. Хотя многие требования частично совпадают, окружающая среда ставит определенные задачи:
Морские операции:
Воздействие соленой воды, влажности и экстремальных погодных условий.
Ограниченное пространство для установки и обслуживания.
Ужесточение правил безопасности из-за повышенного риска разливов в морских экосистемах.
Береговые операции:
Повышенная изменчивость условий окружающей среды: от пустынь до арктического климата.
Большая доступность для обслуживания, но системы часто интегрируются в крупные нефтеперерабатывающие заводы или трубопроводы со сложной компоновкой.
Возросшая необходимость соблюдения местного экологического законодательства и стандартов выбросов.
Понимание этих различий необходимо для адаптации конструкции клапана к конкретному эксплуатационному контексту.
Ключевые соображения по проектированию
1. Выбор материала
Выбор правильных материалов является одним из наиболее важных факторов при проектировании клапана. Аварийные шаровые краны должны выдерживать химические и физические воздействия окружающей среды.
Морское море: устойчивость к коррозии является главным приоритетом из-за постоянного воздействия соленой воды и влаги. Часто используются такие материалы, как дуплексная нержавеющая сталь, инконель или другие высоколегированные стали.
На суше: в зависимости от окружающей среды материалы должны противостоять экстремальным температурам, холоду, песку или химической коррозии от технологических жидкостей. Углеродистой стали с соответствующими покрытиями может быть достаточно, хотя в более агрессивных средах предпочтительнее нержавеющая сталь.
2. Номинальные значения давления и температуры
Клапаны должны быть рассчитаны на максимальное рабочее давление и температуру системы.
Морское бурение и добыча часто связаны с чрезвычайно высокими давлениями, требующими клапанов, рассчитанных на тысячи фунтов на квадратный дюйм.
Береговые объекты, такие как нефтеперерабатывающие заводы, также могут работать при высоких температурах, особенно на технологических установках, требуя материалов и уплотнений, которые остаются стабильными при нагревании.
3. Пожаробезопасная конструкция.
Одним из наиболее важных вопросов является обеспечение работоспособности клапана в случае пожара. В пожаробезопасных шаровых кранах используются материалы и уплотнения, предназначенные для сохранения герметичности даже при воздействии огня. Такие сертификаты, как API 607 или ISO 10497, гарантируют, что клапаны соответствуют стандартам пожарной безопасности.
4. Система срабатывания
Аварийные шаровые краны редко управляются вручную при добыче нефти. Вместо этого они полагаются на исполнительные механизмы для быстрого реагирования:
Пневматические приводы: распространены на морских платформах из-за надежности и скорости.
Гидравлические приводы: используются там, где необходим очень высокий крутящий момент.
Электрические приводы: подходят для береговых установок со стабильным электропитанием.
Конструкция должна гарантировать, что приводы прочны, надежны и способны работать без сбоев — автоматически закрываясь при потере питания или сигналов управления.
5. Безопасная работа.
Фундаментальным требованием к аварийным шаровым кранам является возможность отказа в безопасном положении. Обычно это означает закрытие при отказе, при котором клапан автоматически закрывается в случае возникновения чрезвычайной ситуации. Это часто достигается с помощью приводов с пружинным возвратом или аккумуляторных систем, которые обеспечивают энергию для закрытия клапана при потере питания.
6. Производительность уплотнения
Плотное закрытие имеет решающее значение для предотвращения утечек во время чрезвычайных ситуаций. Проектные соображения включают в себя:
Мягкие седла (ПТФЭ или эластомеры): обеспечивают превосходное уплотнение, но могут разрушаться при высоких температурах.
Металлические седла: более долговечны при экстремальных температурах и давлениях, но могут не обеспечивать такую же герметичность, как мягкие седла.
Гибридные конструкции часто сочетают в себе оба варианта, чтобы обеспечить производительность в широком диапазоне условий.
7. Соответствие стандартам
Клапаны должны соответствовать международным и отраслевым стандартам, таким как:
API 6D/API 6FA для испытаний трубопроводов и огнестойкости.
ISO 15848 для неорганизованных выбросов.
Стандарты ASME для номинальных значений давления и температуры.
Стандарты NORSOK для морских операций в Северном море.
Соблюдение требований не только обеспечивает безопасность, но и укрепляет доверие со стороны регулирующих органов и операторов.
8. Ограничения по пространству и весу
Морские платформы имеют ограниченное пространство и строгие ограничения по весу. Конструкция клапана должна предусматривать компактную и легкую конфигурацию без ущерба для прочности. Береговые объекты позволяют устанавливать более крупные установки, но компактность по-прежнему снижает затраты на установку и обслуживание.
9. Обслуживание и доступность
Простота обслуживания – еще один важный фактор. Морские операции являются дорогостоящими в обслуживании из-за ограничений в логистике и рабочей силе. Клапаны должны быть рассчитаны на:
Модульная замена деталей.
Обслуживание с фронтальным доступом.
Длительные межсервисные интервалы.
Доступ к береговым объектам может быть проще, но простой на крупных нефтеперерабатывающих заводах обходится чрезвычайно дорого, поэтому надежность и простота обслуживания остаются приоритетами.
10. Автоматизация и интеграция
Аварийные шаровые краны должны легко интегрироваться с системами безопасности (SIS) или системами аварийного отключения (ESD). Для этого необходимо:
Совместимые протоколы связи.
Возможности удаленного мониторинга.
Датчики для подтверждения положения и работы клапана.
Благодаря достижениям в области цифровизации некоторые современные клапаны оснащены датчиками с поддержкой Интернета вещей, которые предоставляют данные о производительности в режиме реального времени, прогнозируя сбои до их возникновения.
Проблемы проектирования клапанов для нефтяных операций
Несмотря на технологические достижения, при разработке аварийных шаровых кранов для нефтяных операций остается ряд проблем:
Суровые условия: соленая вода на море, пыльные бури на суше или арктический холод могут привести к разрушению материалов.
Высокое давление и температура. Экстремальные технологические условия выдвигают материалы и конструкции на предел своих возможностей.
Правила безопасности. Постоянно развивающиеся стандарты безопасности требуют частых обновлений конструкции и сертификации.
Эксплуатационные затраты: Клапаны должны сочетать высокую производительность с доступностью, поскольку на крупных объектах могут потребоваться сотни единиц.
Будущее аварийных шаровых кранов в нефтяных операциях
По мере развития нефтегазовых операций развивается и технология аварийных шаровых кранов. Некоторые будущие тенденции включают в себя:
Умные клапаны с профилактическим обслуживанием: датчики, которые контролируют состояние клапанов и прогнозируют потенциальные неисправности.
Усовершенствованные сплавы и покрытия: новые материалы, которые противостоят коррозии и износу даже лучше, чем существующие варианты.
Более компактная и легкая конструкция: особенно важно для глубоководных морских буровых установок.
Улучшенный контроль неорганизованных выбросов: соблюдение более строгих глобальных правил по выбросам и защите окружающей среды.
Эти инновации сделают аварийные шаровые краны более надежными, эффективными и экологически ответственными.
Заключение
Аварийные шаровые краны являются важнейшими устройствами безопасности при добыче нефти как на море, так и на суше. Их конструкция требует тщательного рассмотрения материалов, пожаробезопасности, способов срабатывания, целостности уплотнений, соответствия мировым стандартам и интеграции с автоматизированными системами безопасности.
Для морских платформ проблемы коррозии, космоса и суровых условий окружающей среды вызывают необходимость в узкоспециализированных конструкциях. При наземных операциях основное внимание часто смещается на выдерживание экстремальных температур, сложную компоновку и соблюдение региональных законов о безопасности и охране окружающей среды.
Учитывая эти конструктивные соображения, производители и операторы могут гарантировать надежную работу аварийных шаровых кранов, когда это наиболее важно — защиту жизней, сохранность имущества и предотвращение вреда для окружающей среды. По мере развития технологий эти клапаны будут продолжать развиваться, становясь еще более надежными и интеллектуальными, усиливая свою жизненно важную роль в нефтегазовой отрасли.
