Промышленные объекты, такие как нефтеперерабатывающие заводы, газовые заводы, химические заводы и электростанции, работают в сложных условиях, где безопасность является не просто приоритетом, а абсолютной необходимостью. Отказы оборудования, неожиданные утечки или внезапные скачки давления могут быстро перерасти в аварийные ситуации, вызывая материальный ущерб, вред людям или даже катастрофические последствия для окружающей среды. Для устранения этих рисков отрасли полагаются на специализированные системы безопасности, которые могут мгновенно отреагировать, если что-то пойдет не так.
Одним из наиболее важных компонентов этих систем безопасности является шаровой кран аварийного отключения (шаровой кран ESD) . Этот клапан предназначен для работы в качестве последней линии защиты, обеспечивая быструю изоляцию трубопроводов и оборудования в случае возникновения опасного события. Понимая, как работают эти клапаны, где они применяются и почему они необходимы, становится понятно, почему шаровые краны ESD считаются незаменимыми в современных промышленных операциях.
Что такое шаровой кран аварийного отключения?

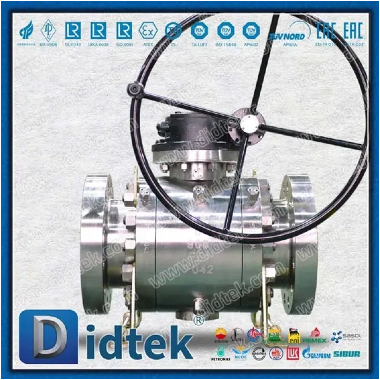

Шаровой кран аварийного отключения — это тип четвертьоборотного клапана, в котором для управления потоком жидкости используется вращающийся шар с сквозным отверстием (отверстием). При нормальной работе клапан пропускает жидкости, такие как нефть, природный газ, пар или химикаты, свободно. В случае возникновения чрезвычайной ситуации клапан может повернуться на 90 градусов, чтобы почти мгновенно перекрыть поток.
Что отличает шаровой кран ESD от обычных клапанов, так это его интеграция с системами безопасности. Эти клапаны часто подключаются к системам управления, датчикам или пневматическим приводам, которые могут запускать их автоматически без вмешательства человека. Например, если детектор газа обнаруживает утечку или датчики давления обнаруживают аномальное повышение, система аварийного отключения немедленно подаст команду на закрытие клапана.
Почему шаровые краны предпочтительнее для аварийного отключения
В промышленных операциях используются несколько типов клапанов, в том числе задвижки, проходные клапаны и дроссельные заслонки. Однако шаровые краны часто выбирают для аварийного отключения из-за их уникальных преимуществ:
Быстрое действие – шаровой кран может полностью открыться или закрыться всего лишь поворотом на 90 градусов, что делает его идеальным для ситуаций, когда важна каждая секунда.
Плотное уплотнение . Сферическая конструкция обеспечивает превосходные характеристики уплотнения, сводя к минимуму утечку даже под высоким давлением.
Долговечность . Шаровые краны прочны, способны выдерживать высокое давление, агрессивные жидкости и экстремальные температуры.
Простое управление . Благодаря меньшему количеству движущихся частей по сравнению с клапанами других типов, шаровые краны надежны и их легче автоматизировать.
Эти особенности делают шаровые краны особенно эффективными при использовании в качестве устройств аварийного отключения в опасных средах.
Интеграция в системы промышленной безопасности
Шаровые краны аварийного отключения не работают изолированно. Они являются частью более широкой системы безопасности, обычно называемой системами аварийного останова (ESD Systems) или инструментальными системами безопасности (SIS).
1. Датчики и детекторы
Система начинается с датчиков, размещенных по всему объекту. Эти устройства обнаруживают такие аномалии, как утечки газа, высокие температуры, избыточное давление или пожар.
2. Логика управления
Когда датчик обнаруживает опасное состояние, информация отправляется в блок управления. Этот блок оценивает данные и решает, необходимо ли аварийное отключение.
3. Приводы
При срабатывании отключения блок управления сигнализирует об этом приводу, подключенному к шаровому крану ESD. Приводы могут быть пневматическими, гидравлическими или электрическими и практически мгновенно поворачивают шар клапана в закрытое положение.
4. Изоляция
После закрытия шаровой кран изолирует участки трубопровода или оборудования, предотвращая распространение опасных материалов и защищая персонал и инфраструктуру.
Эта плавная интеграция между обнаружением, контролем и механическими действиями обеспечивает быстрое и надежное реагирование, снижая риск эскалации ситуации.
Применение шаровых кранов ESD
Шаровые краны аварийного отключения используются в самых разных отраслях промышленности, где присутствуют опасные жидкости или газы. Некоторые из наиболее распространенных приложений включают в себя:
Нефтяная и газовая промышленность
Изоляция трубопроводов, морских платформ и резервуаров для хранения.
Быстрое отключение в случае утечек, выбросов или скачков давления.
Химические и нефтехимические заводы
Контроль опасных химикатов во время обработки.
Защита от неконтролируемых реакций или выбросов токсичных газов.
Объекты электроэнергетики
Изоляция паропроводов, систем подачи топлива или систем охлаждения.
Аварийное реагирование на перегрев или механические неисправности.
Фармацевтическая и пищевая промышленность
Обеспечение безопасности продукции в стерильных условиях.
Предотвращение загрязнения при неисправности оборудования.
Морские и морские операции
Системы аварийного останова судов, нефтяных вышек и подводного оборудования.
Защита от разливов или пожара в отдаленных местах.
Основные характеристики современных шаровых кранов ESD
По мере развития промышленных требований современные шаровые краны ESD имеют расширенные функции, повышающие надежность и производительность:
Устойчивость к высокому давлению и высоким температурам – Способность выдерживать экстремальные условия эксплуатации.
Пожаробезопасная конструкция – специальные уплотнения и материалы, сохраняющие функциональность во время воздействия огня.
Антистатический и противовыбросовой дизайн – обеспечивает безопасность во время непредвиденных событий.
Безопасное срабатывание . Клапаны могут быть спроектированы так, чтобы автоматически закрываться (закрываться при отказе) при потере питания или давления.
Соответствие международным стандартам . Многие шаровые краны ESD созданы в соответствии со стандартами API 6D, ISO или ASME по безопасности и производительности.
Преимущества использования шаровых кранов ESD
Использование шаровых кранов ESD дает промышленным предприятиям многочисленные преимущества:
Защита человеческой жизни . Главным приоритетом является защита сотрудников и близлежащих сообществ от воздействия опасных материалов.
Защита активов . Быстро изолируя трубопроводы и оборудование, ESD-клапаны снижают риск пожара, взрыва или дорогостоящего ущерба.
Экологическая безопасность – предотвращает крупномасштабные утечки и разливы, которые могут нанести вред экосистемам.
Соответствие нормативным требованиям . Многие отрасли промышленности по закону обязаны внедрять системы аварийного отключения, что делает клапаны ESD необходимостью.
Эксплуатационная надежность . Повышает общую уверенность в работе предприятия за счет минимизации времени простоя во время чрезвычайных ситуаций.
Техническое обслуживание и испытания шаровых кранов ESD
Для обеспечения надежности шаровые краны ESD необходимо регулярно обслуживать и проверять. Некоторые распространенные практики включают в себя:
Регулярные проверки – проверка на предмет износа, коррозии или повреждений.
Функциональное тестирование – моделирование аварийных условий для проверки быстрого и полного отключения.
Замена уплотнений – обеспечение герметичности затвора путем замены изношенных уплотнений или седел.
Техническое обслуживание привода – проверка пневматических или электрических приводов на предмет их надлежащего функционирования.
Без надлежащего технического обслуживания даже самый лучший клапан может выйти из строя в тот момент, когда он больше всего необходим. Регулярное техническое обслуживание гарантирует надежную работу клапана в случае реальной чрезвычайной ситуации.
Будущие тенденции в технологии шаровых кранов ESD
Поскольку отрасли продолжают модернизироваться, шаровые краны ESD также развиваются:
Умные клапаны — интеграция с системами Интернета вещей и цифрового мониторинга для отслеживания производительности в режиме реального времени.
Усовершенствованные материалы – использование устойчивых к коррозии сплавов и композитов для увеличения срока службы.
Энергоэффективный привод – разработка приводов, которые потребляют меньше энергии, сохраняя при этом высокую скорость реакции.
Компактная конструкция – клапаны меньшего размера и легче, которые легко помещаются в ограниченном пространстве без ущерба для производительности.
Эти инновации сделают системы аварийного отключения еще более эффективными в защите людей, имущества и окружающей среды.
Заключение
Шаровые краны аварийного отключения являются важнейшими компонентами систем промышленной безопасности. Они служат последней линией защиты, способной за секунды изолировать опасные жидкости и газы, чтобы предотвратить перерастание аварий в катастрофы. Благодаря быстрому действию, герметичному уплотнению и прочной конструкции эти клапаны обеспечивают непревзойденную надежность в критических условиях.
От нефтяных и газовых месторождений до химических заводов и электростанций, шаровые краны ESD играют решающую роль в защите жизни людей, защите инфраструктуры и обеспечении соблюдения строгих правил безопасности. Их значение будет только расти, поскольку отрасли сталкиваются с растущими требованиями к безопасности, эффективности и экологической ответственности.
Понимая их роль, применение и преимущества, становится ясно, что шаровые краны аварийного отключения — это не просто оборудование, а страж промышленной безопасности.
