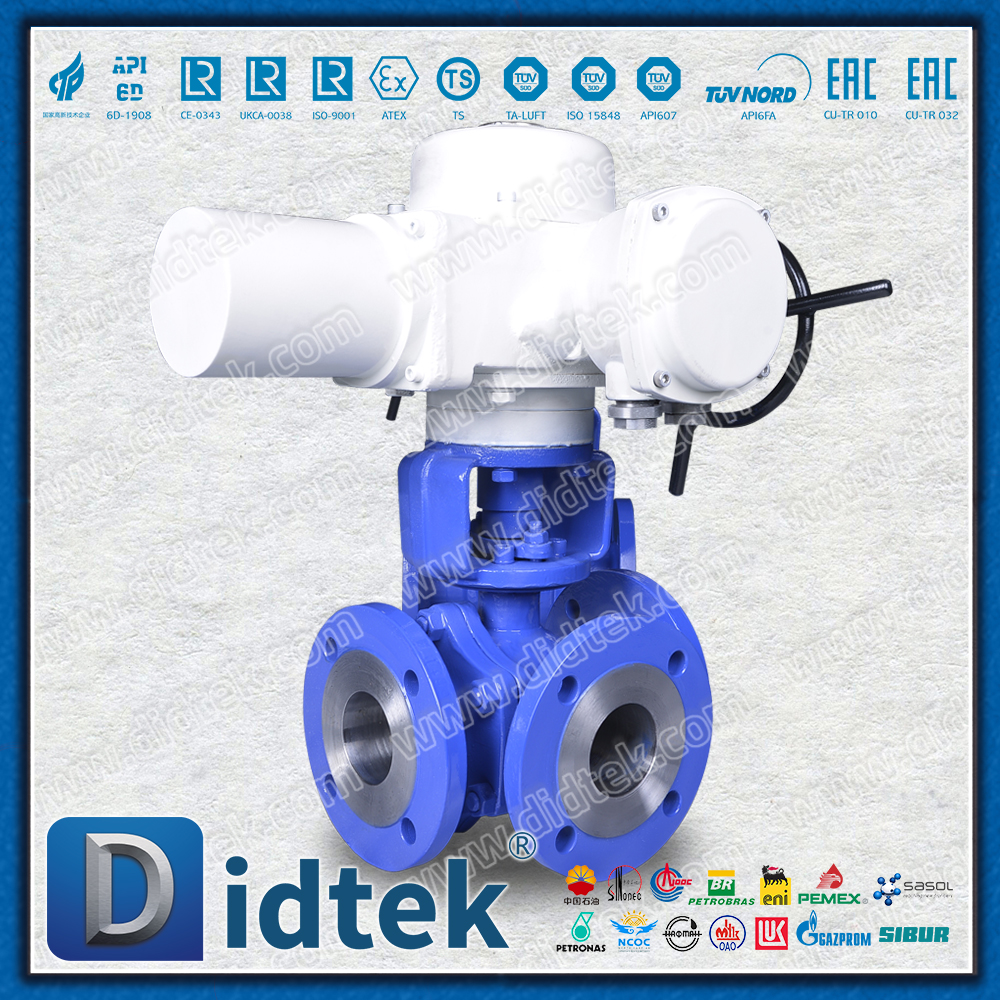

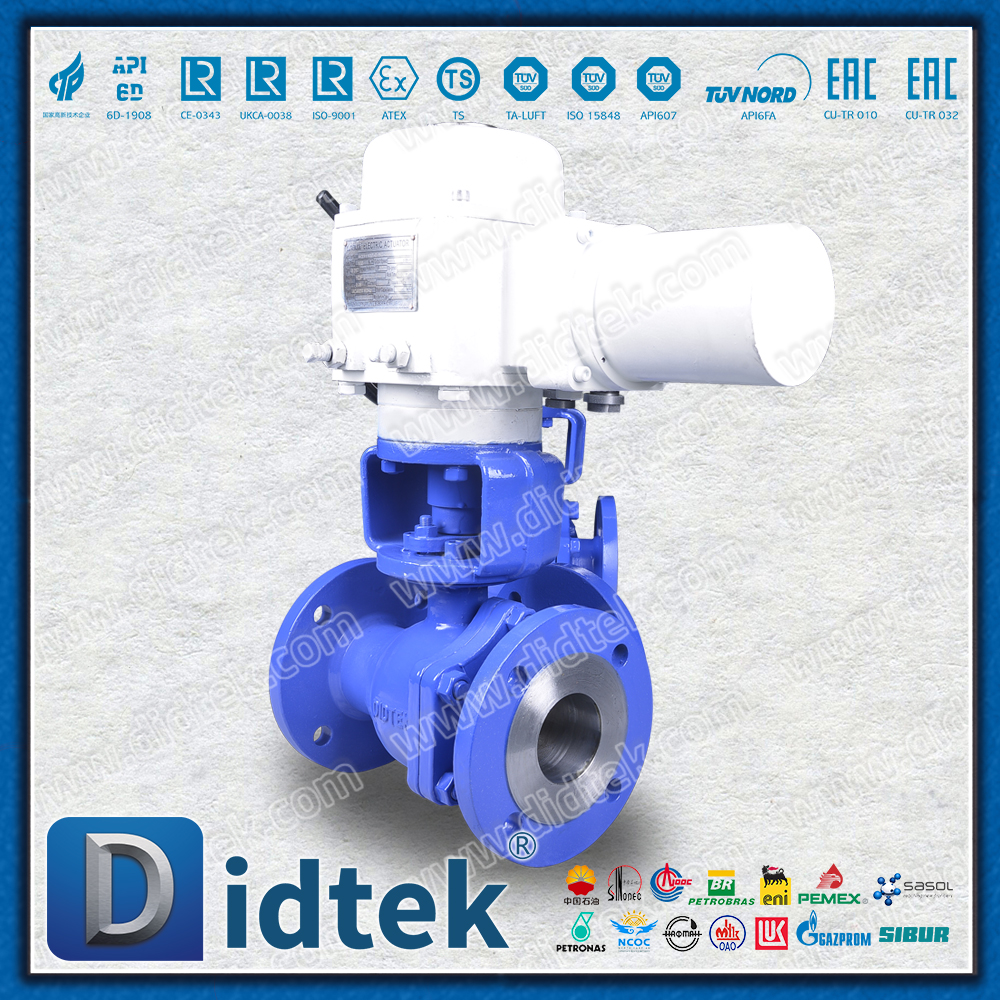

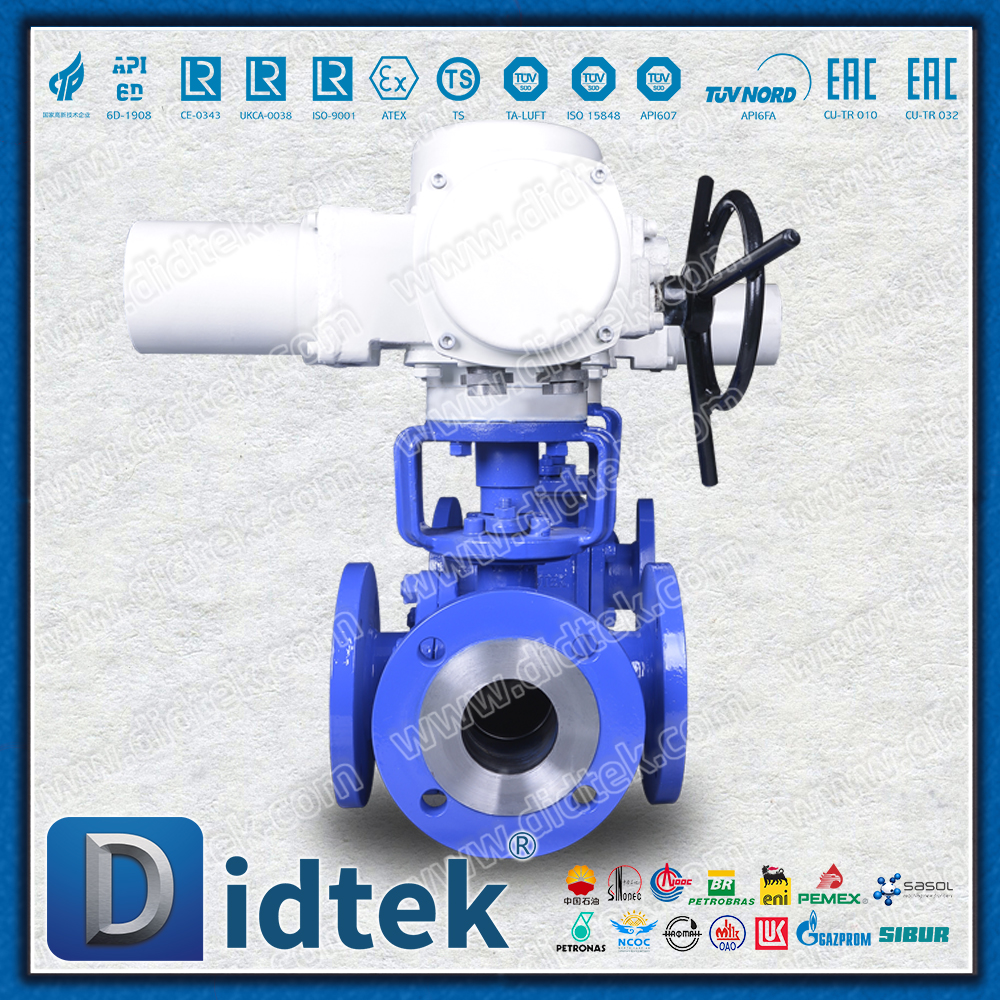

Электрический трехходовой шаровой клапан

Обзор продукта

Электрический трехходовой шаровой кран представляет собой усовершенствованное устройство управления жидкостью, управляемое электрическим приводом. Он использует уникальную конструкцию каналов потока L-образной или Т-образной формы для точного переключения, распределения или смешивания направления потока среды в нескольких трубопроводах. Этот продукт сочетает в себе интеллектуальное управление, компактную конструкцию и многофункциональное управление направлением потока, что делает его идеальным решением для автоматического управления жидкостью в современных промышленных процессах.

Технические характеристики

Особенности продукта

1. Выдающийся структурный дизайн

Компактная интегрированная конструкция: привод и корпус клапана точно подобраны друг к другу, имеют компактную конструкцию и экономят место для установки.

Многоканальная конфигурация

L-образный канал: обеспечивает переключение среды между двумя выходами (два входа и один выход или один вход и два выхода).

Т-канал: обеспечивает отвод, конвергенцию или полное отключение среды.

Оптимизация низкого крутящего момента: канал потока был оптимизирован с помощью вычислительной гидродинамики, что значительно снизило рабочий крутящий момент.

2. Высокопроизводительный электропривод.

Интеллектуальная система управления: она использует микропроцессорное управление и оснащена защитой от перегрузки, защитой от перегрева и фазовой защитой.

Точный контроль положения: точность позиционирования регулируемого изделия достигает ±0,5%, поддерживается регулировка в любом промежуточном положении.

Несколько режимов управления: поддерживает управление на месте, дистанционное автоматическое управление и централизованное управление распределенной системой.

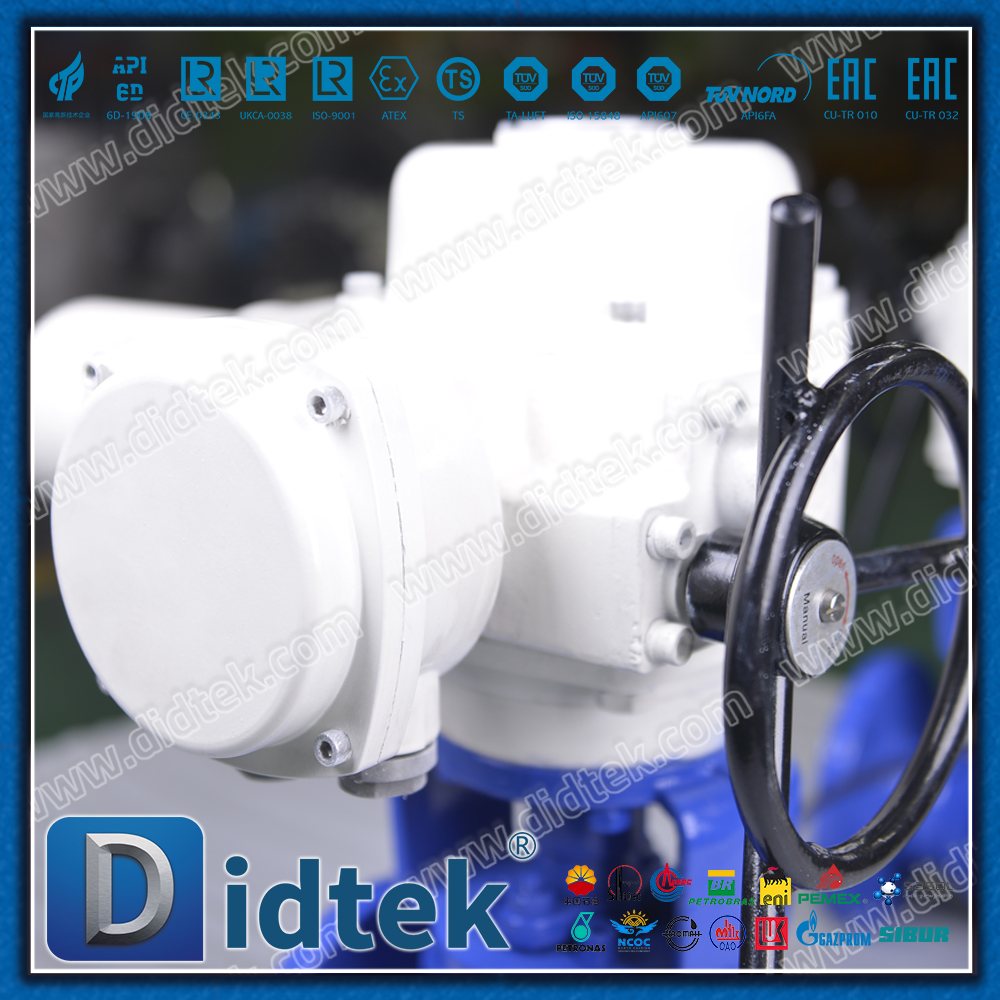

Функция ручного управления: предусмотрен стандартный механизм ручного управления, позволяющий выполнять экстренное ручное управление в случае сбоя питания.

3. Надежное уплотнение.

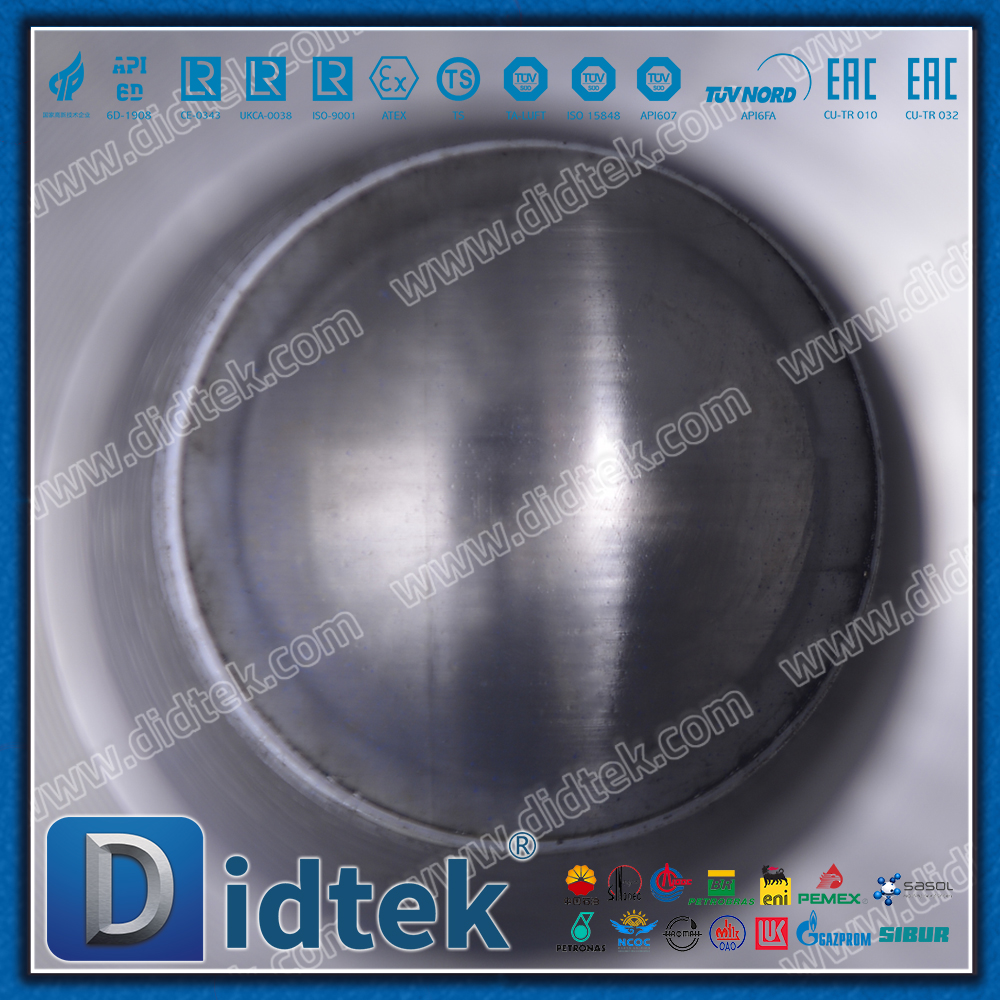

Конструкция с нулевой утечкой: использование точно отшлифованных сфер и эластично нагруженных седел клапанов для обеспечения герметичности на уровне пузырьков.

Долговечная конструкция: самосмазывающиеся подшипники и уплотнительные материалы с низким коэффициентом трения продлевают срок службы.

Пожаробезопасность: опциональная огнестойкая конструкция. После выхода из строя мягкого уплотнения образуется вторичное уплотнение металл-металл.

4. Интеллектуальные функции

Функция самодиагностики: мониторинг нагрузки двигателя, температуры и времени работы в реальном времени.

Цифровой дисплей: доступен дополнительный ЖК-экран для отображения степени открытия и состояния клапана в режиме реального времени.

Интерфейс связи: поддерживает связь по полевой шине, например Profibus-DP и Modbus RTU (опция).

Типичные области применения

Система отопления, вентиляции и кондиционирования: управление централизованным отоплением/охлаждением, переключение среды солнечной системы.

Химическая перерабатывающая промышленность: контроль подачи в реакционные сосуды, дозирование и смешивание нескольких сырьевых материалов.

Проект по охране окружающей среды в области очистки воды: фильтрация и обратная промывка, дозирование химикатов и переключение между несколькими источниками.

Пищевая и фармацевтическая промышленность: системы CIP/SIP, распределение чистой трубопроводной среды

Общепромышленное оборудование: Управление системами сжатого воздуха, управление подачей масла в системах смазки.

Основные параметры

Номинальное давление: PN10-PN100 (класс 150-600)

Диапазон температур: от -40℃ до +230℃ (в зависимости от материала уплотнения)

Напряжение источника питания: 24 В переменного тока/110 В/220 В/380 В переменного тока, 12 В/24 В постоянного тока

Сигналы управления: сигнал переключения, 4–20 мА, 0–10 В.

Способы соединения: Фланец, резьба, стыковая сварка.

Сводка значений

Электрический трехходовой шаровой кран, благодаря идеальному сочетанию интеллектуального электрического управления и инновационной трехходовой конструкции, предоставляет пользователям

Оптимизация процесса: упрощение конструкции трубопровода и сокращение количества используемой арматуры.

Точный контроль: Обеспечьте точное управление направлением и объемом потока среды.

Интеграция автоматизации: легкое подключение к системам управления, таким как ПЛК и РСУ.

Надежная работа: долгосрочная стабильная работа в тяжелых условиях работы.

Этот продукт является идеальным выбором для повышения уровня автоматизации процессов и достижения точного контроля жидкости, а также широко используется в сценариях промышленной автоматизации, требующих сложного управления направлением потока.
