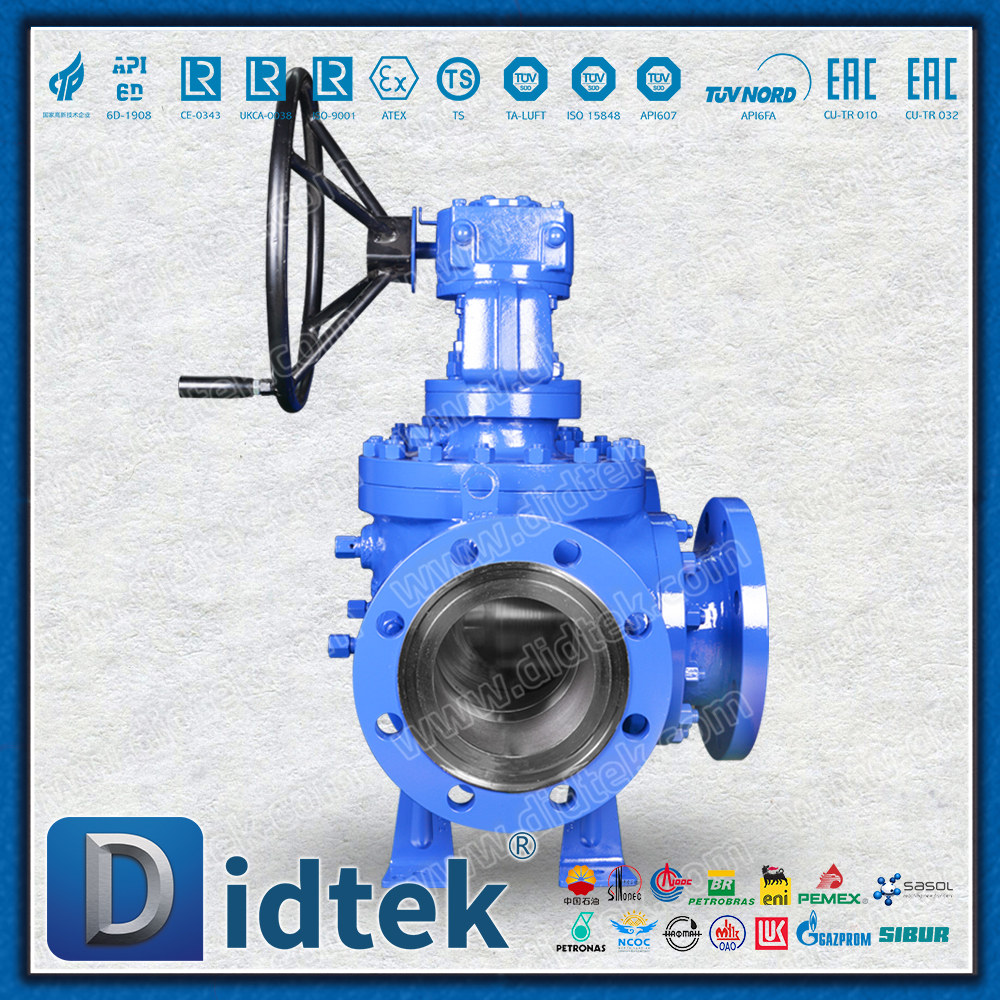

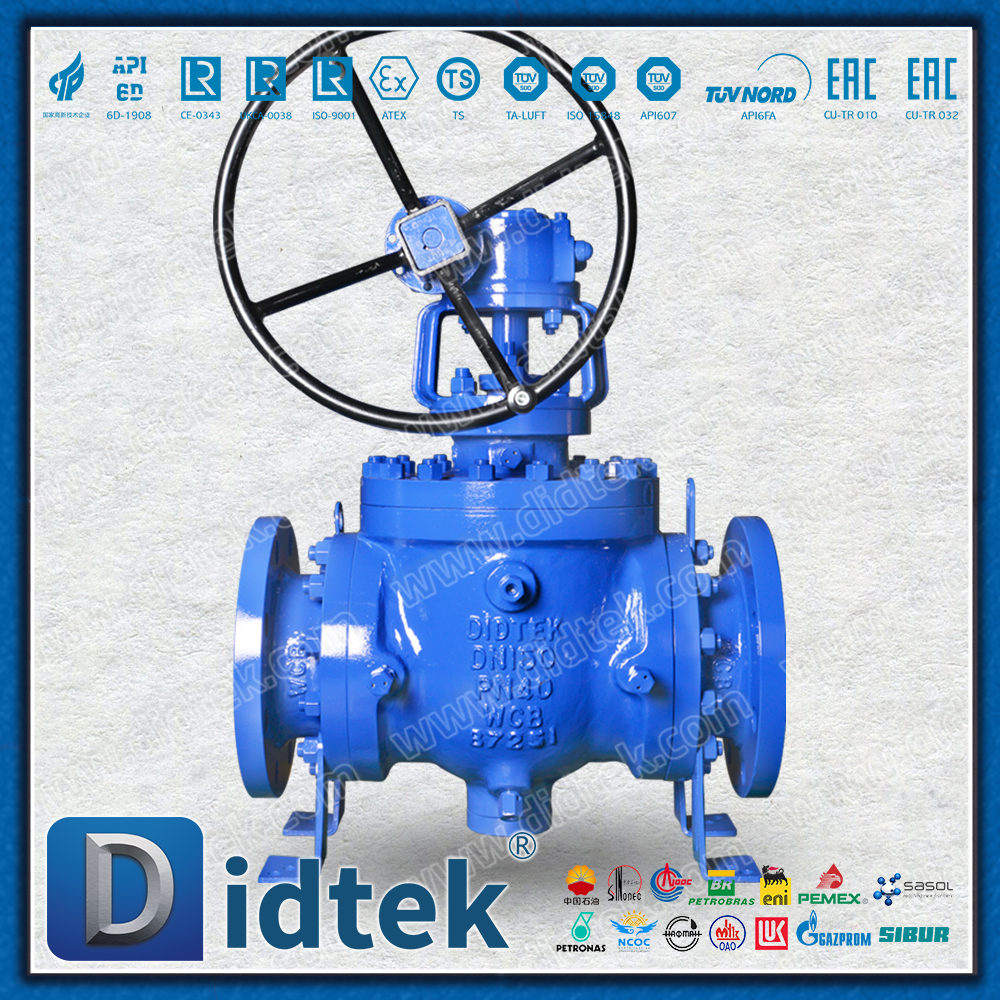

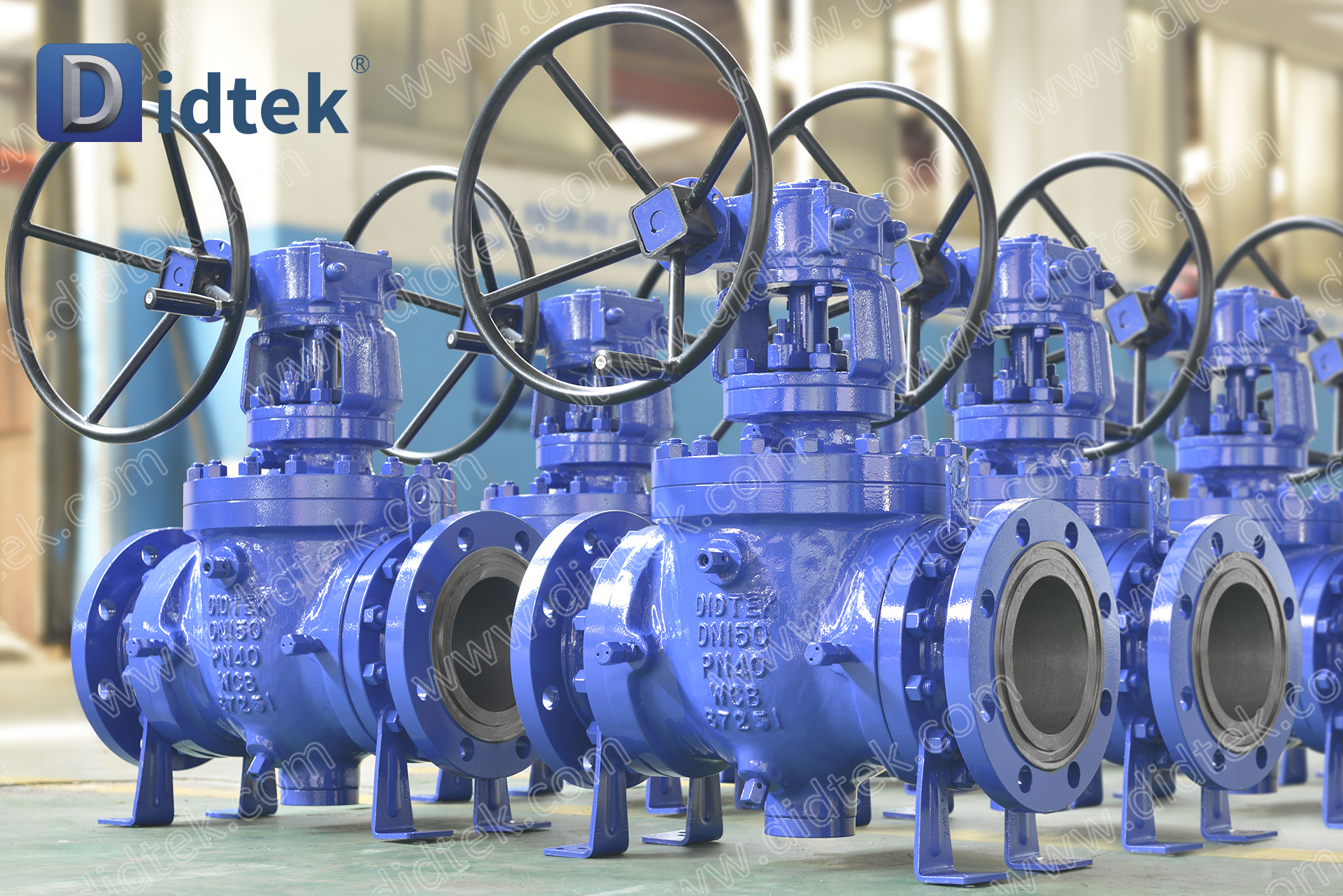

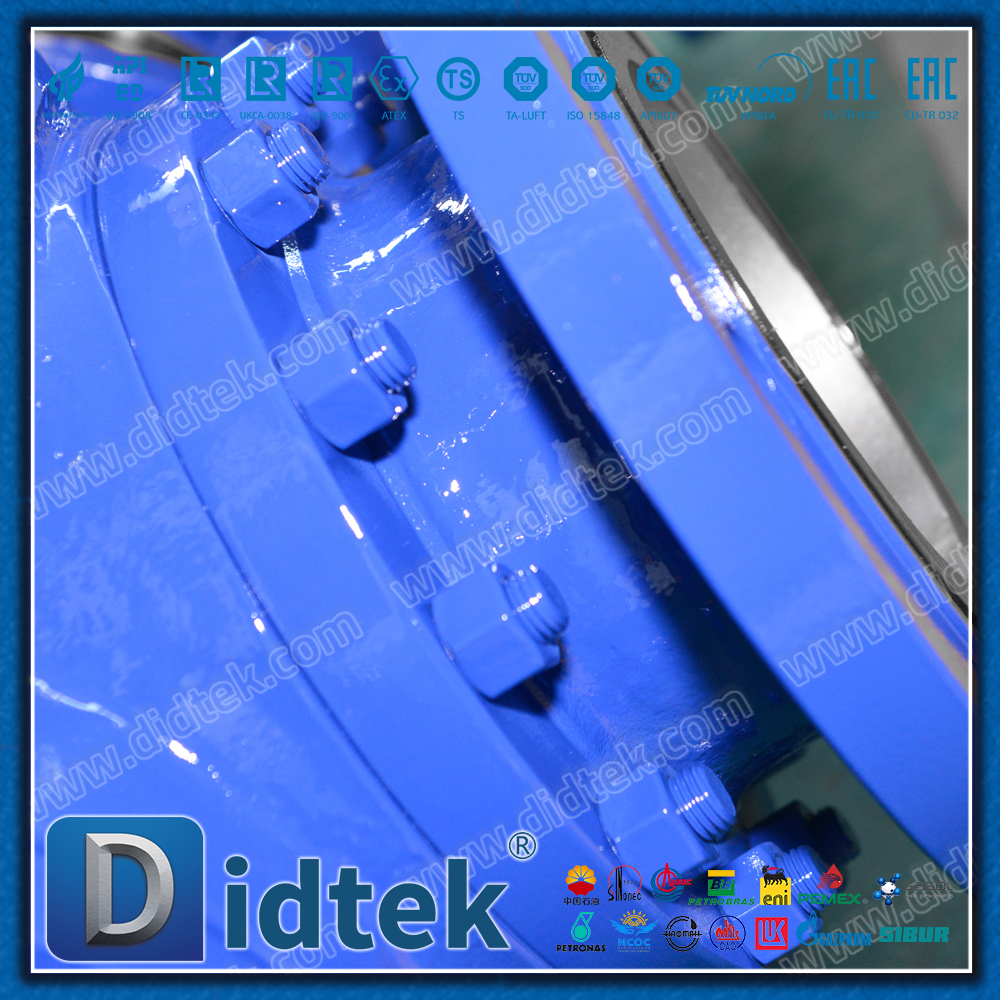

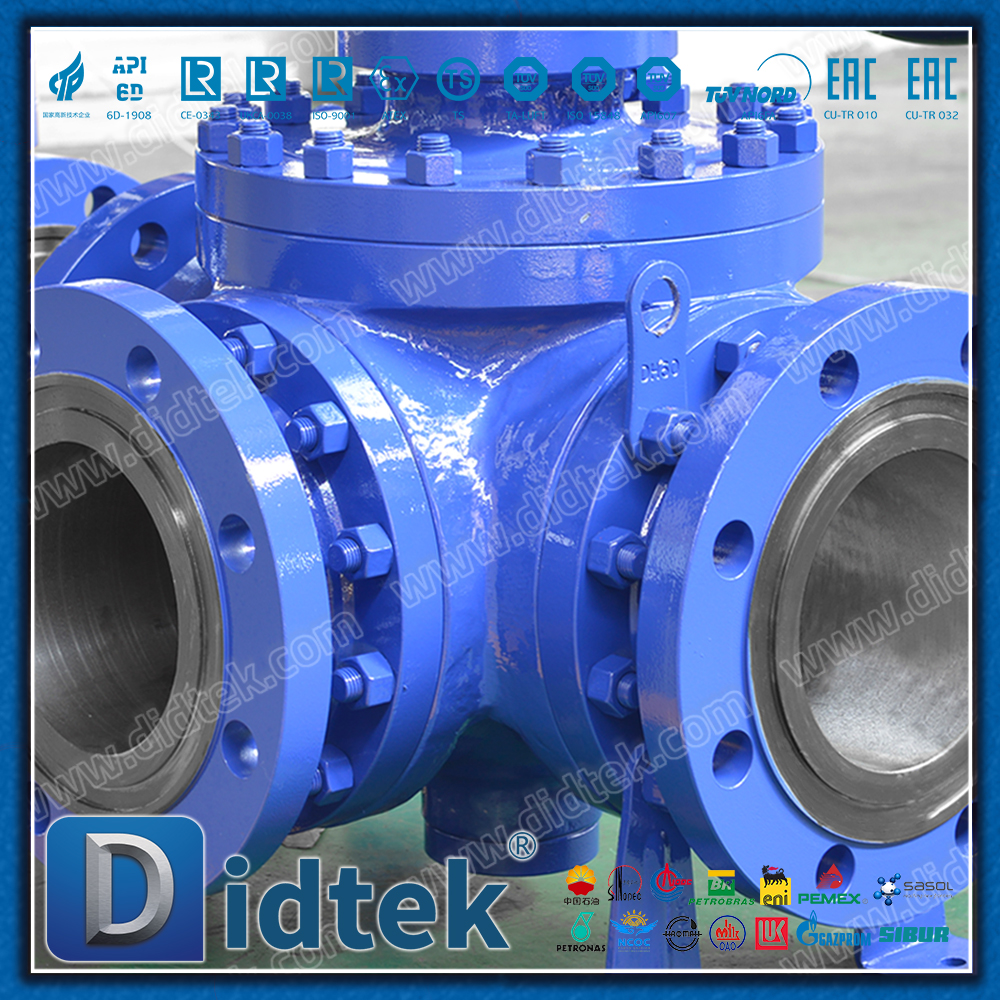

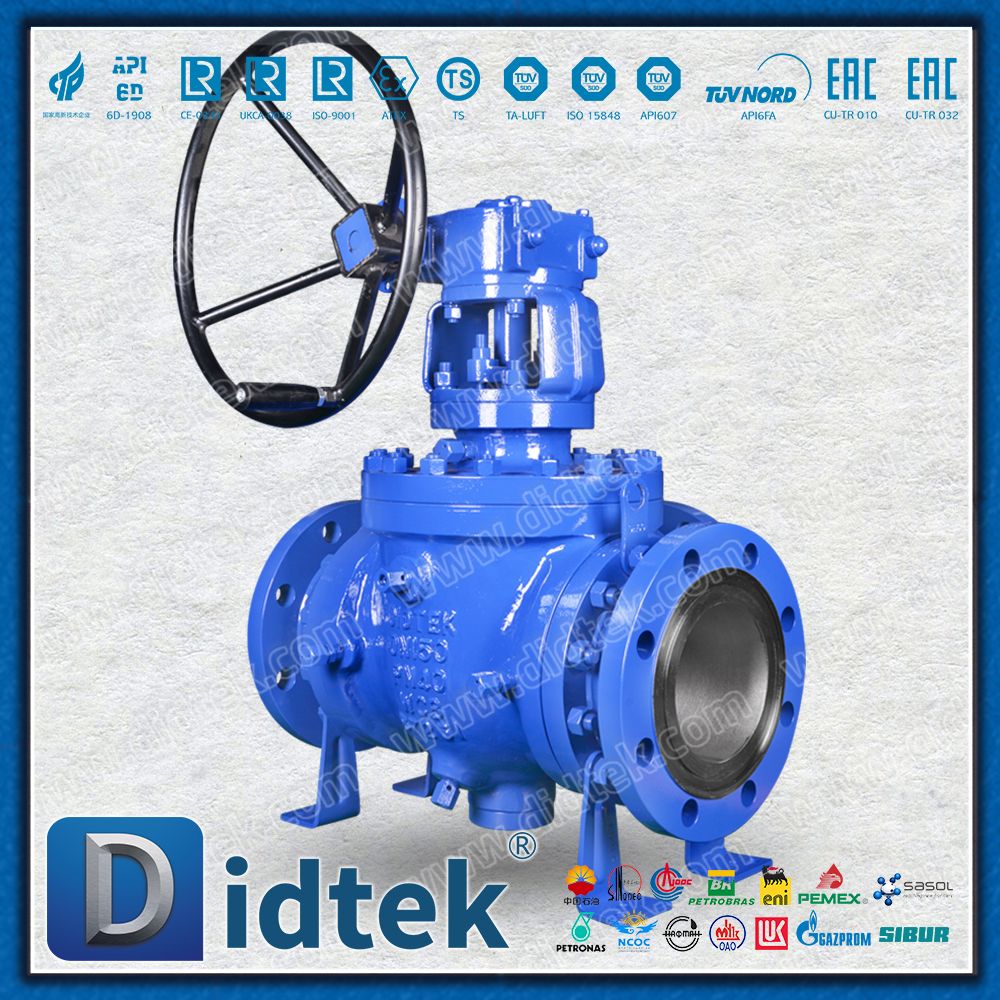

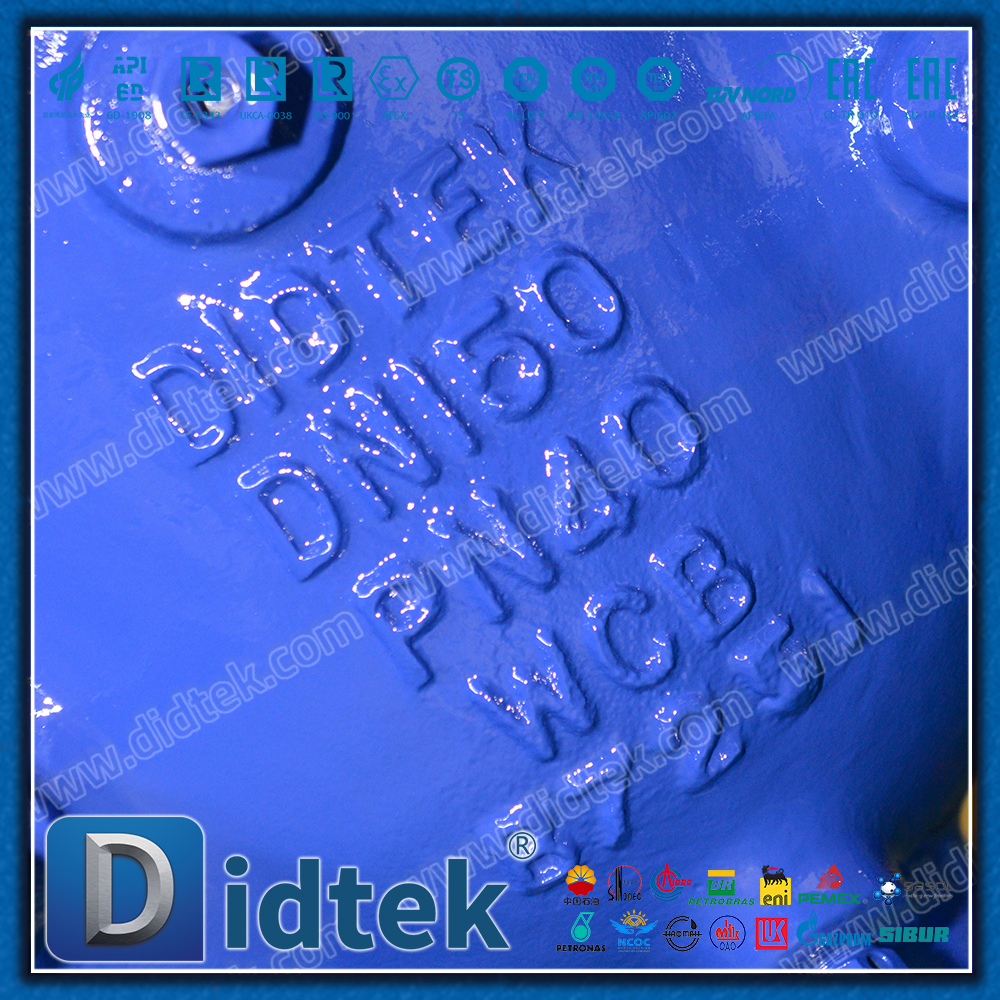

Трехходовой шаровой кран Didtek WCB с полнопроходным интерфейсом L-типа

Обзор продукта

Трехходовой шаровой кран — это тип клапана, который контролирует направление или схождение жидкостей за счет вращательного движения шара с каналом. В отличие от обычного двухходового шарового крана (который может обеспечивать только простое включение/выключение), трехходовой шаровой кран имеет три канала и может реализовывать более сложные функции переключения, распределения и объединения потоков.

Трехходовой шаровой кран Didtek WCB с полнопроходным интерфейсом L-типа

Основные функции

Один клапан для многократного использования: трехходовой шаровой кран может заменить комбинацию нескольких двухходовых клапанов и трубопроводной арматуры, упрощая конструкцию трубопровода и экономя место для установки.

Гибкий путь потока: поворачивая сферу с помощью ручки, можно легко переключаться между несколькими режимами пути потока.

Хорошие характеристики уплотнения: как и двухходовой шаровой кран, он имеет превосходные характеристики уплотнения в закрытом положении.

Низкое сопротивление потоку: когда клапан полностью открыт, сопротивление среды, протекающей через канал шарового клапана, очень мало.

Простота в эксплуатации: просто поверните на 90° (четверть оборота), чтобы переключить путь потока, и операция будет быстрой.

Основные типы и режимы каналов

Основное отличие трехходовых шаровых кранов заключается в форме каналов внутри сердечника шара, которые в основном делятся на два типа:

Т-образный трехходовой шаровой кран

Основной канал: В форме буквы «Т».

Функциональные особенности: он может обеспечить отвод, конвергенцию и переключение путей потока.

Основной режим работы

Отвод: Распределите жидкость от одного входа к двум выходам.

Конвергенция: сливание жидкостей из двух входов в один выход.

Переключатель: изменение направления потока жидкости.

Сценарий применения: подходит для систем, которым требуется распределение мультимедиа по разным конвейерам или объединение нескольких медиаканалов.

Трехходовой шаровой кран L-типа

Основной канал: В форме буквы «L».

Функциональные особенности: Одновременно можно подключить только два порта, используемые для двунаправленной коммутации.

Основной режим работы

Можно подключить только два канала, при этом третий канал закрывается одновременно.

Обычно он используется для переключения между двумя конвейерами с разными источниками или пунктами назначения.

Сценарий применения: подходит для систем, требующих попеременного использования двух сред или попеременной транспортировки сред в двух разных направлениях. Он не может добиться одновременного соединения всех трех путей.

Основные области применения

Трехходовые шаровые краны широко используются в: Благодаря своей гибкой способности регулирования направления.

Химическая и нефтяная промышленность: используется для переключения процессов и распределения среды в таком оборудовании, как реакционные сосуды, теплообменники и линии розлива.

Фармацевтическая и пищевая промышленность: Соответствует асептическим и гигиеническим требованиям, используется в системах CIP/SIP (поточная очистка/стерилизация) и системах распределения материалов.

HVAC (отопление, вентиляция и кондиционирование воздуха): используется для переключения систем теплообмена и трубопроводов градирен.

Очистка воды и защита окружающей среды: используется при обратной промывке, отборе проб жидкости и других процессах.

Общепромышленные трубопроводы: Любая ситуация, когда необходимо изменить направление потока среды или распределить ее.

Краткое содержание

Трехходовой шаровой кран представляет собой высокоэффективный и многофункциональный элемент управления трубопроводом. Выбор типа T или L полностью зависит от требований конкретного процесса:

Если необходимо подключить три порта одновременно или выполнить перенаправление/конвергенцию, следует выбрать Тип Т.

Если необходимо только переключиться между двумя путями, следует выбрать Г-образный.

Благодаря своей компактной конструкции, удобству управления и мощным функциям трехходовой шаровой кран играет решающую роль в современном регулировании промышленных жидкостей.

Спецификация дизайна:
