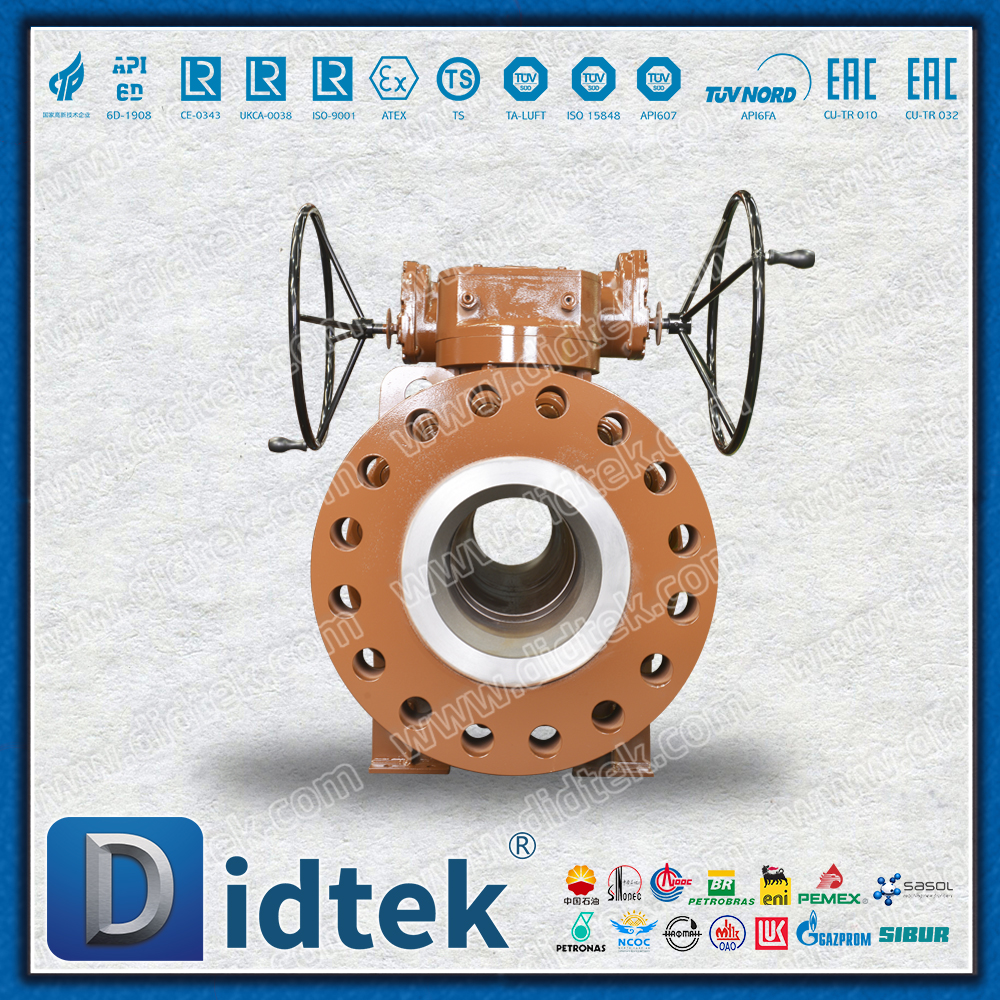

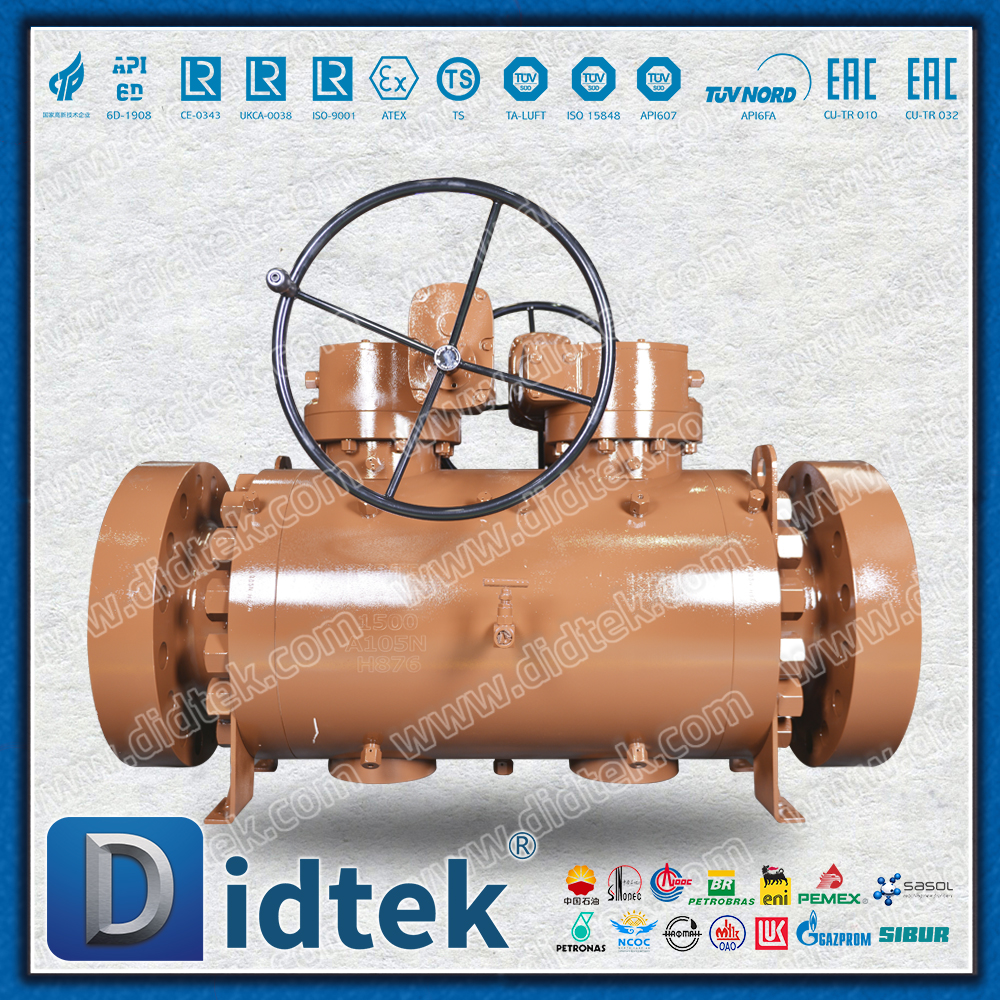

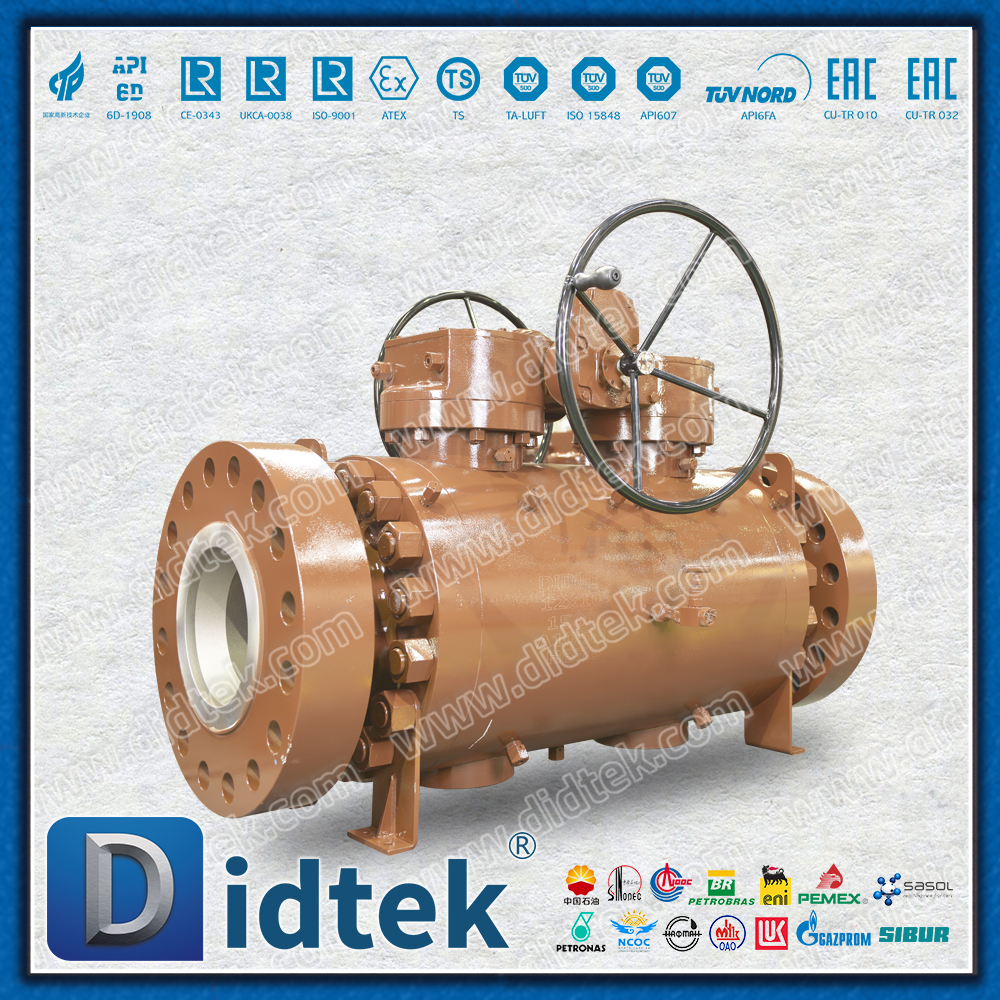

Двойной шаровой кран с двойным болтом и выпуском воздуха

Обзор продукта

Двухшаровой предохранительный шаровой кран с двойным отсечкой представляет собой специальный клапан высокой безопасности с инновационной конструкцией серии с двойным шаром. Благодаря двум независимым сферическим уплотнительным блокам и специальной системе разгрузки полостей достигается двойная изоляция сред на входе и выходе, а давление внутри двух герметичных полостей безопасно сбрасывается. Этот продукт строго соответствует стандарту API 6D и является идеальным решением безопасности для критических точек изоляции в нефтяной, газовой и химической промышленности.

Технические характеристики

Особенности продукта

1. Гарантия безопасности двойной изоляции.

Независимая система уплотнения: две сферы работают независимо, каждая образует полный барьер уплотнения.

Гарантия нулевых утечек: уплотнение класса V по ANSI B16.104 достигается одновременно как на входе, так и на выходе.

Безопасная конструкция: выход из строя одного уплотнения не влияет на эффективность уплотнения на другой стороне.

2. Безопасное управление давлением в полости

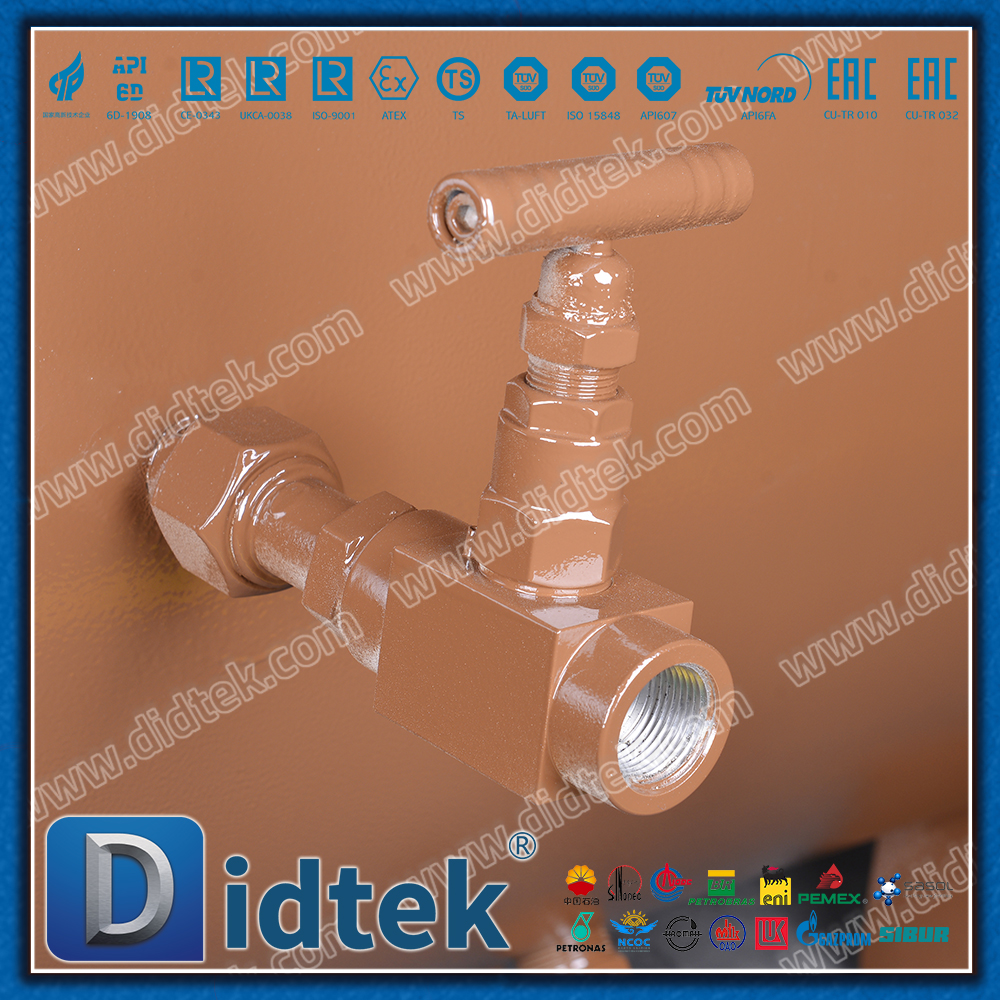

Специализированная система сброса давления: оснащена стандартными интерфейсами предохранительных клапанов, поддерживает сброс давления, обнаружение и отбор проб.

Визуальная индикация давления: можно установить дополнительный манометр для контроля состояния полости в режиме реального времени.

Автоматический предохранительный сброс: когда в полости находится избыточное давление, оно может автоматически сбрасываться через предохранительный клапан.

3. Модульная конструкция обслуживания.

Независимый блок обслуживания: каждый сферический блок можно разобрать независимо для проведения технического обслуживания.

Возможность онлайн-обслуживания: поддержка онлайн-замены отдельных уплотнительных узлов.

Быстрая разборка и сборка конструкции: специальная конструкция крепления сокращает время обслуживания на 50 %.

4. Высокопроизводительная конфигурация.

Работа с низким крутящим моментом: оптимизированная конструкция проточных каналов снижает рабочий крутящий момент на 30 %.

Антистатический дизайн: двойные сферы постоянно проводят статическое электричество.

Шток противовыбросового клапана: как верхний, так и нижний шток клапана имеют противовыбросовую конструкцию.

Основные параметры

Номинальное давление: класс 150–900 (PN16–PN150).

Диапазон температур: от -46 ℃ до + 538 ℃.

Способ подключения: фланец RF/кольцевое соединение RTJ/конец под приварку

Стандарт проектирования: API 6D/ASME B16.34.

Степень уплотнения: ANSI B16.104, класс V.

Область применения

Нефть и газ: устьевое оборудование, очистные станции трубопроводов, вход и выход резервуаров для хранения.

Химический процесс: изоляция реактора, транспортировка токсичных сред, технологический трубопровод высокого давления.

Энергия и мощность: Отключение топлива для котлов, изоляция главных паропроводов.

Специальные области применения: подводные трубопроводы, объекты СПГ, стратегические резервные склады.

Краткое содержание

Двухшаровой предохранительный шаровой кран с двойным усечением благодаря своей инновационной конструкции с двойным шаром, надежной функции DBB и строгому контролю качества обеспечивает промышленным пользователям:

Абсолютная безопасная изоляция: двойные герметичные барьеры минимизируют уровень риска.

Онлайн-мониторинг состояния: определение давления в полости в режиме реального времени для профилактического обслуживания

Длительный срок службы: рассчитан на 30 лет, затраты на техническое обслуживание значительно снижаются.

Интеллектуальная интеграция управления: поддержка систем автоматизации для удаленного мониторинга.

Данное изделие является идеальным выбором для транспортировки опасных сред, изоляции ключевого оборудования и условий труда, требующих высочайшего уровня безопасности, обеспечивая надежную гарантию современного промышленно безопасного производства.
