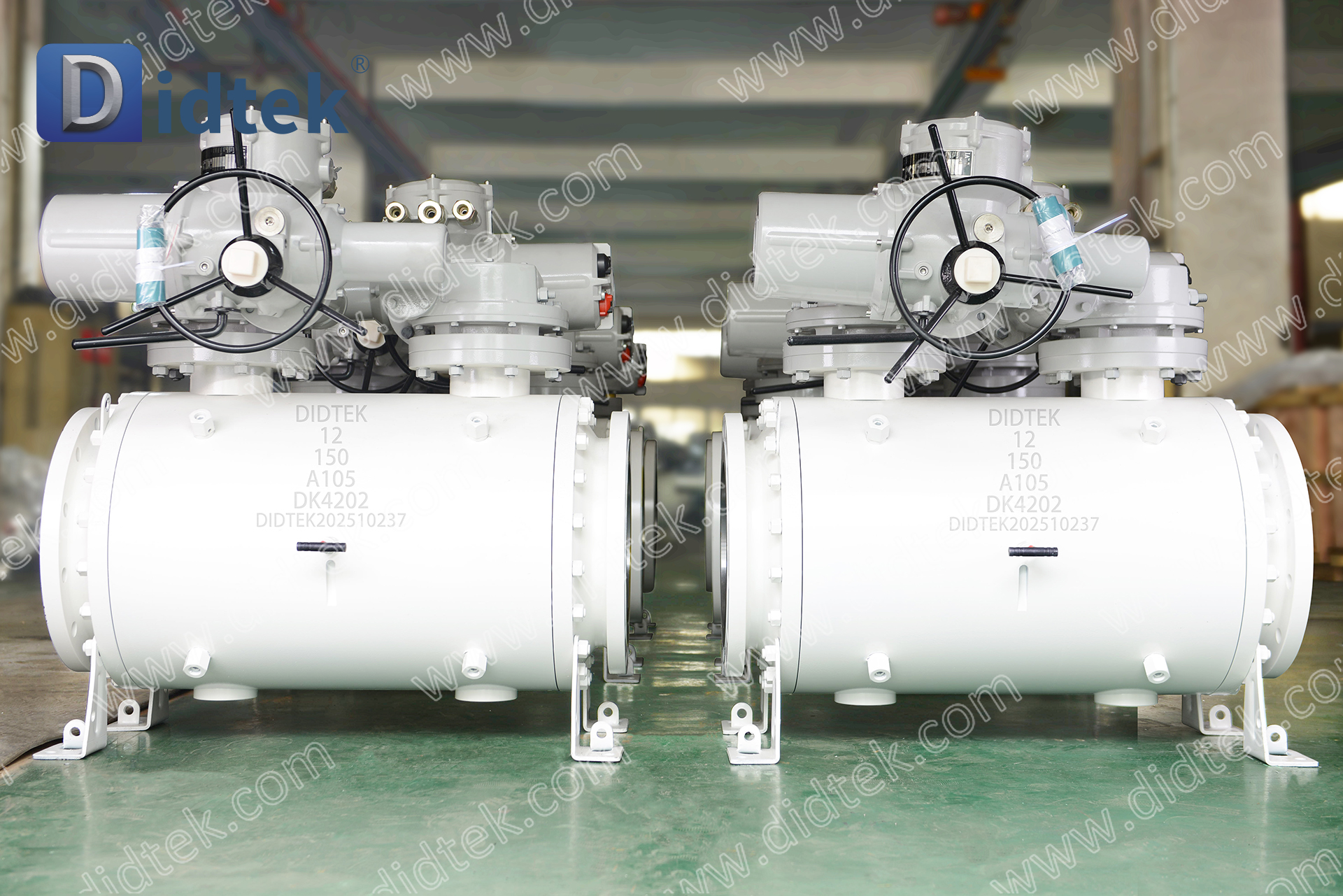

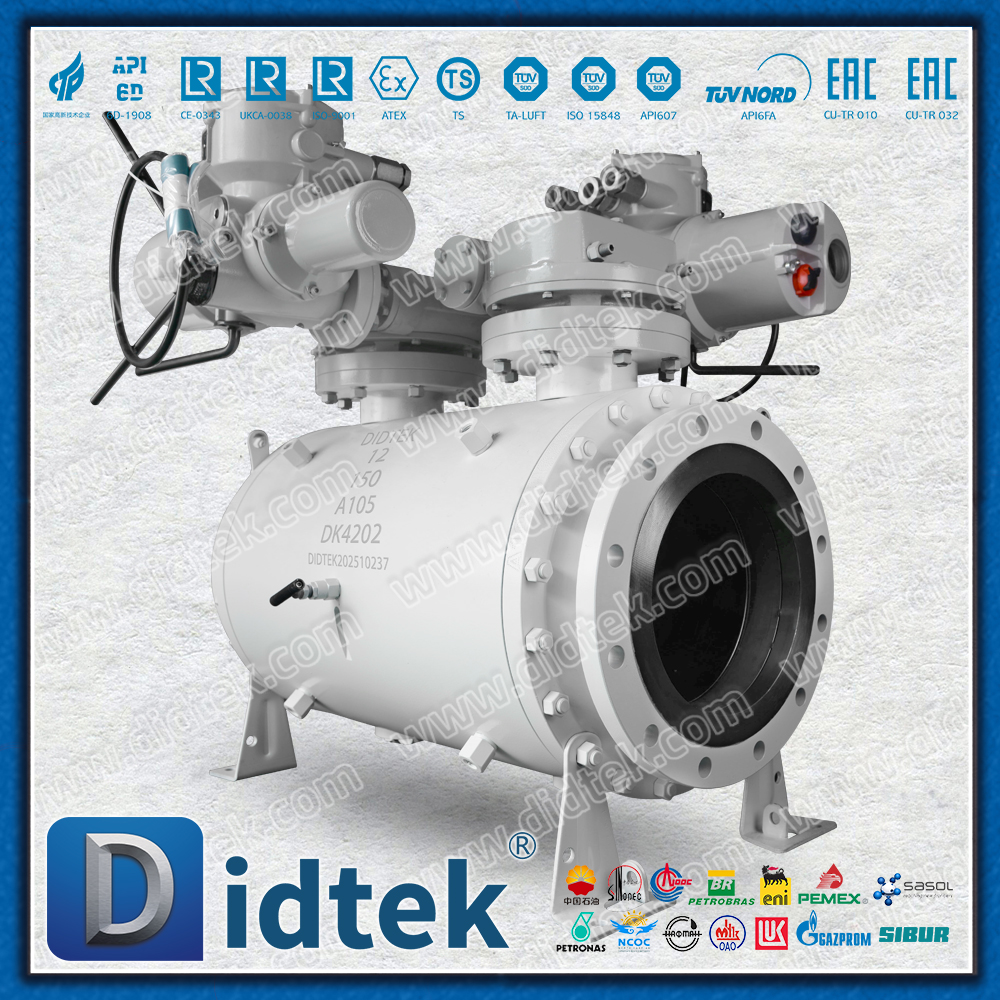

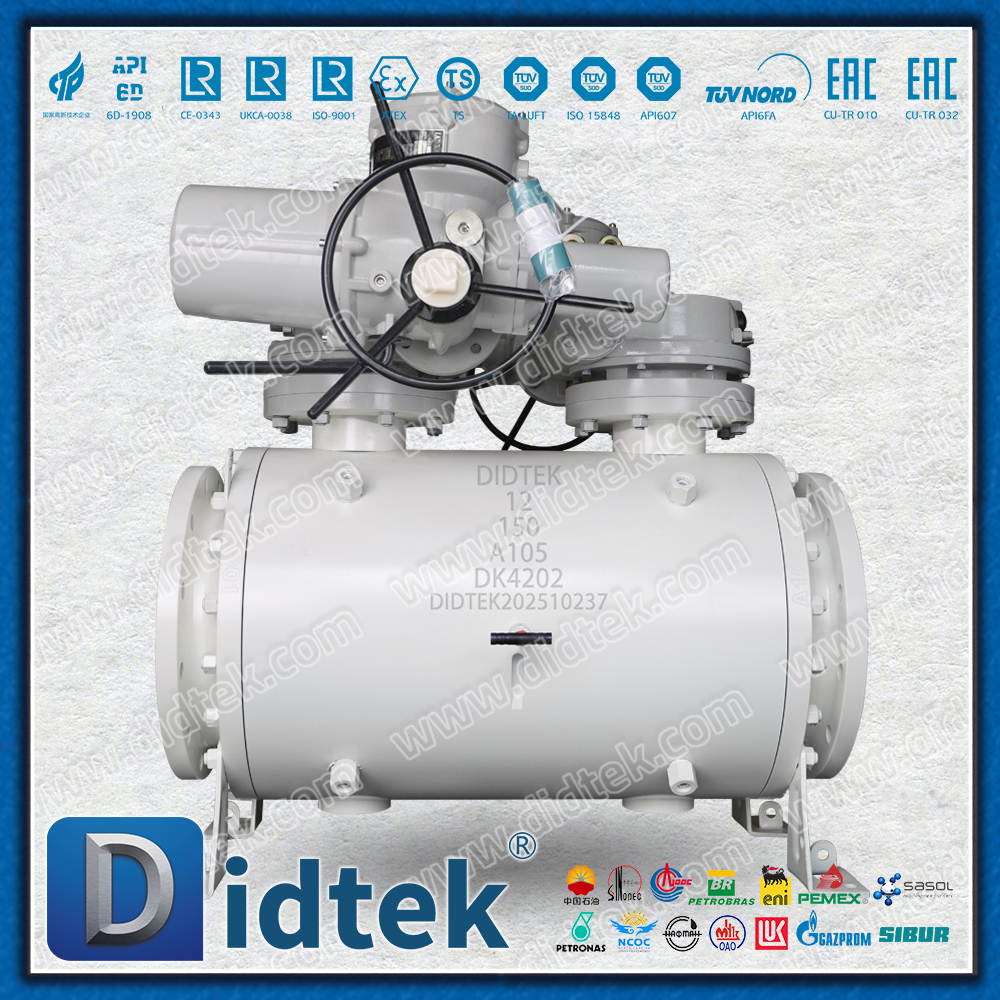

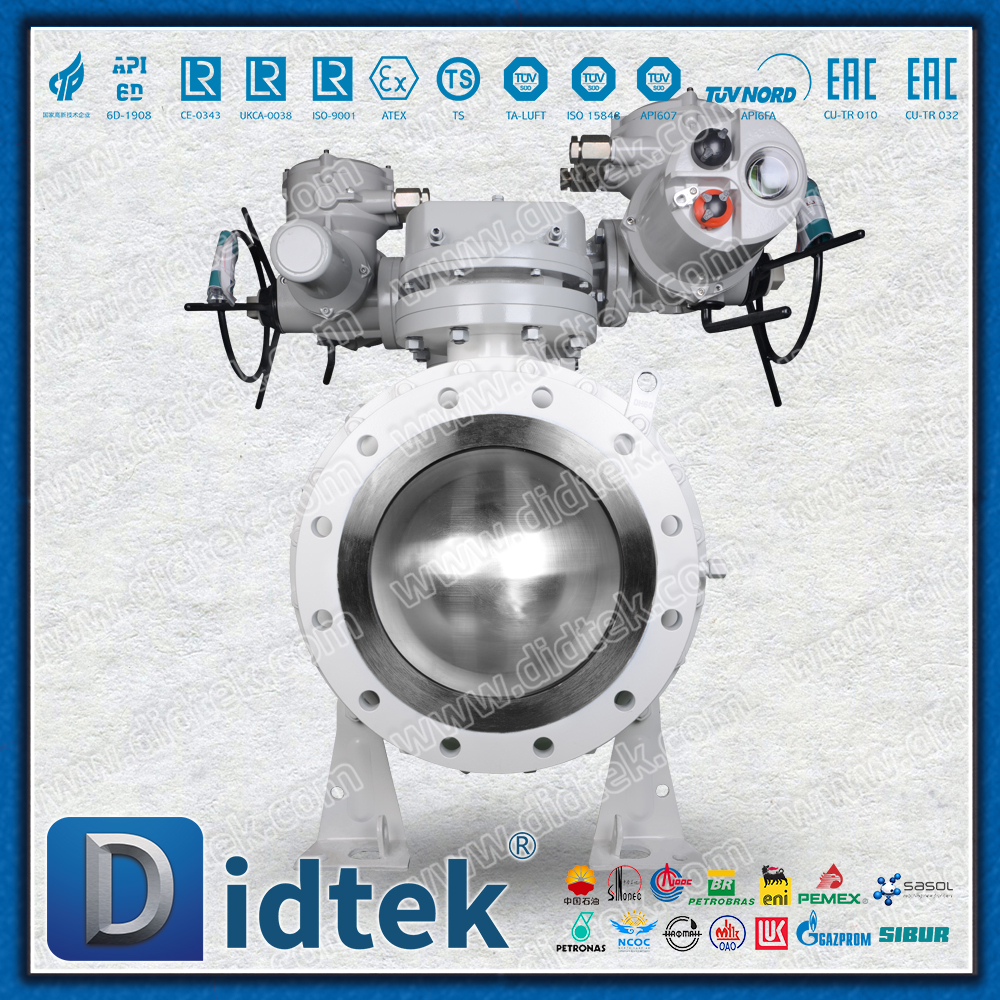

Шаровые краны Didtek DBB с электрическим приводом

Обзор продукта

Электрический шаровой кран DBB — это высокопроизводительный шаровой кран, который объединяет функции двойной блокировки и безопасности при сбросе с электрическим приводом. Основная цель его разработки — безопасно изолировать, сбросить давление и проводить онлайн-мониторинг состояния конкретных участков трубопровода, не прерывая весь технологический процесс, а также обеспечить дистанционное, быстрое и точное автоматизированное управление с помощью электропривода.

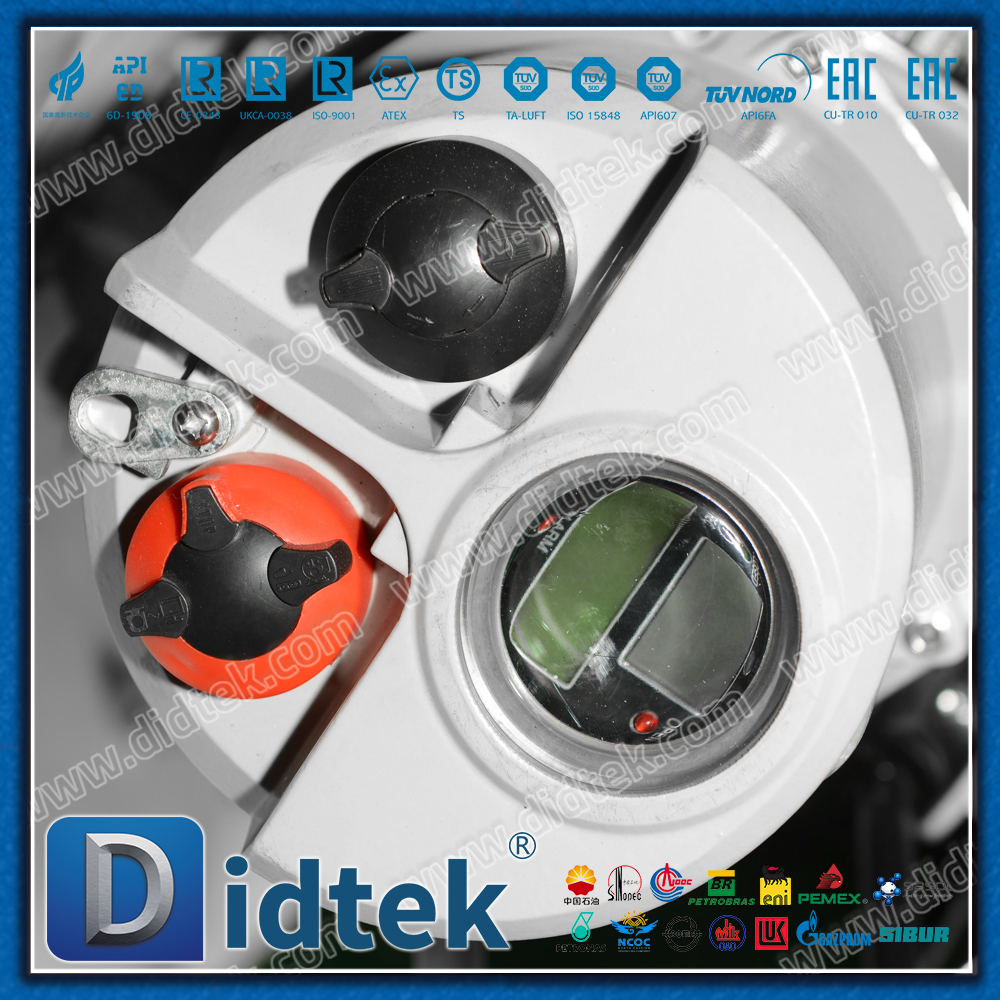

Шаровые краны Didtek DBB с электрическим приводом

Подробное объяснение основных функций

1. Функция DBB – ядро ​​безопасности

DBB — это аббревиатура от «Double Block and Bleed», что является фирменной функцией этого клапана.

Двойная блокировка: когда клапан находится в закрытом положении, две уплотнительные поверхности внутри него (обычно седла клапана выше и ниже по потоку) могут одновременно и независимо блокировать поток среды с обоих направлений трубопровода.

Функция: Для создания надежного изолирующего участка трубопровода для обслуживания оборудования, калибровки приборов или сегментации системы.

Слив: Между двумя блокирующими уплотнениями находится специальный выпускной клапан.

Функция: Сбросьте давление в камере клапана: безопасно сбросьте давление среды, захваченное в средней камере клапана.

Проверьте качество уплотнения: Откройте выпускной клапан. Если среда не вытекает, это доказывает, что уплотнения в обоих направлениях эффективны и изоляция безопасна.

Удаление остаточной среды: Направьте опасную или вредную среду из средней полости в безопасную систему сбора.

2. Электрическое управление – приводной сердечник

Клапан оснащен электрическим приводом, что обеспечивает преимущества автоматизации:

Дистанционное автоматическое управление: его можно легко интегрировать в системы управления, такие как РСУ и ПЛК, для обеспечения удаленной изоляции одним щелчком мыши, программного управления или функций аварийной блокировки (ESD).

Быстрое действие: электрический привод может обеспечить скорость открытия и закрытия второго уровня, отвечающую технологическим требованиям для аварийного отключения.

Точная обратная связь о состоянии: встроенные датчики положения могут в режиме реального времени передавать в диспетчерскую информацию о сигналах «открыто», «закрыто» или «неисправно» клапана.

Высокая тяга и надежность: он обеспечивает большой крутящий момент и подходит для условий работы с большими диаметрами и высоким давлением. Он работает исключительно на электричестве и не требует сложных источников воздуха или гидравлических систем.

3. Шаровой кран – структурный фундамент

Корпус клапана имеет конструкцию шарового крана и имеет присущие ему преимущества:

Низкое гидравлическое сопротивление и высокая скорость потока: при полнопроходном исполнении внутренний диаметр проточного канала практически такой же, как и у трубы, что приводит к минимальным потерям давления.

Быстрое переключение: шар можно полностью открыть или полностью закрыть, повернув на 90°.

Отличные характеристики уплотнения: использование современных уплотнительных материалов (таких как ПТФЭ, металлические уплотнения) позволяет достичь уровня ANSI VI или уплотнения с нулевой утечкой.

Краткое изложение основных преимуществ

Выдающаяся безопасность: функция DBB предлагает надежную изоляцию и безопасные методы онлайн-излучения/обнаружения, что значительно снижает риски при обслуживании и воздействие на окружающую среду.

Высокий уровень автоматизации и эффективности: электрические приводы обеспечивают дистанционное управление, позволяя выполнять сложные процедуры безопасности без необходимости присутствия персонала на месте, тем самым повышая операционную эффективность и уровень интеллекта завода.

Экономия места и затрат: электрический шаровой кран DBB может заменить традиционную комбинацию «два запорных клапана + один выпускной клапан», экономя место для установки, материалы трубопровода и затраты на установку.

Удобство эксплуатации: интеграция нескольких этапов, таких как изоляция, слив и проверка, в автоматизированную работу одного клапана упрощает рабочий процесс.

Высокая надежность: сочетание прочности и долговечности шаровых кранов со стабильностью и надежностью электрических приводов обеспечивает длительную эксплуатацию в критических условиях.

Типичные области применения

Этот клапан особенно подходит для применений, требующих частой изоляции, оперативного обслуживания или работы с опасными средами.

Нефть и газ: Изоляция оборудования на станциях отключения трубопроводов, участках технологических предприятий, а также изоляция и слив приемных и отгрузочных баллонов пигментаторов.

Химическое машиностроение и нефтехимическая промышленность: Изоляция входа и выхода реакторов, резервуаров и насосов для обеспечения безопасности, отбора проб и обслуживания приборов.

Энергетика: безопасная изоляция питательной воды котлов, систем отбора проб пара и систем дозирования химикатов.

Любая точка изоляции процесса, требующая реализации автоматизации и защитной блокировки.

Заключение

Электрические шаровые краны DBB — это не просто распределительное устройство. Это высокопроизводительное инженерное решение, объединяющее защитную изоляцию, онлайн-мониторинг и автоматическое управление. Благодаря технологии автоматизации важные процессы безопасности становятся эффективными и надежными, а также являются ключевым компонентом повышения уровня искробезопасности и степени автоматизации в современных перерабатывающих отраслях.

Спецификация дизайна:
