Обзор продукта
Фланцевый пневматический шаровой кран CF8M — это промышленный клапан, специально разработанный для автоматического управления, агрессивных условий труда и сред среднего и высокого давления. Он может быстро и точно открывать или отсекать агрессивные жидкости в трубопроводах, получая пневматические сигналы.

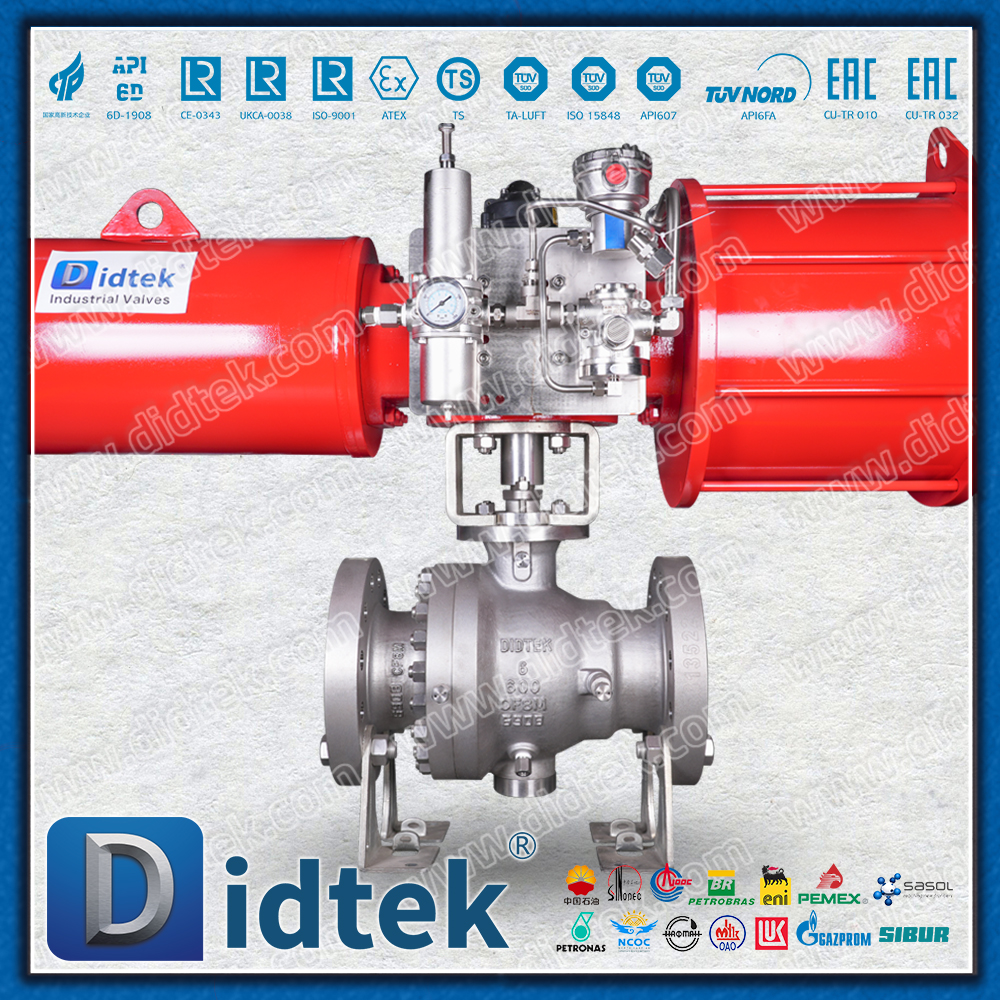

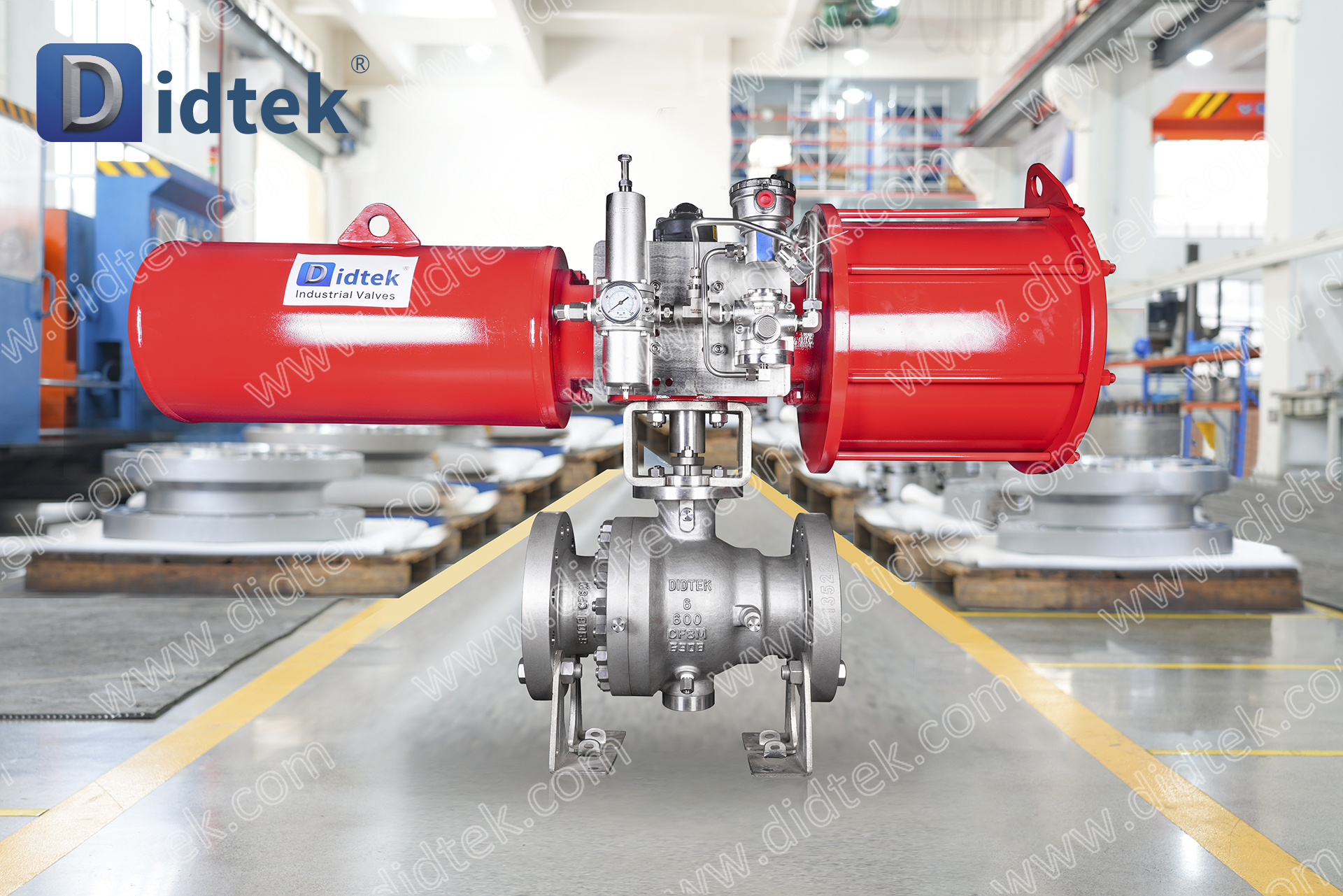

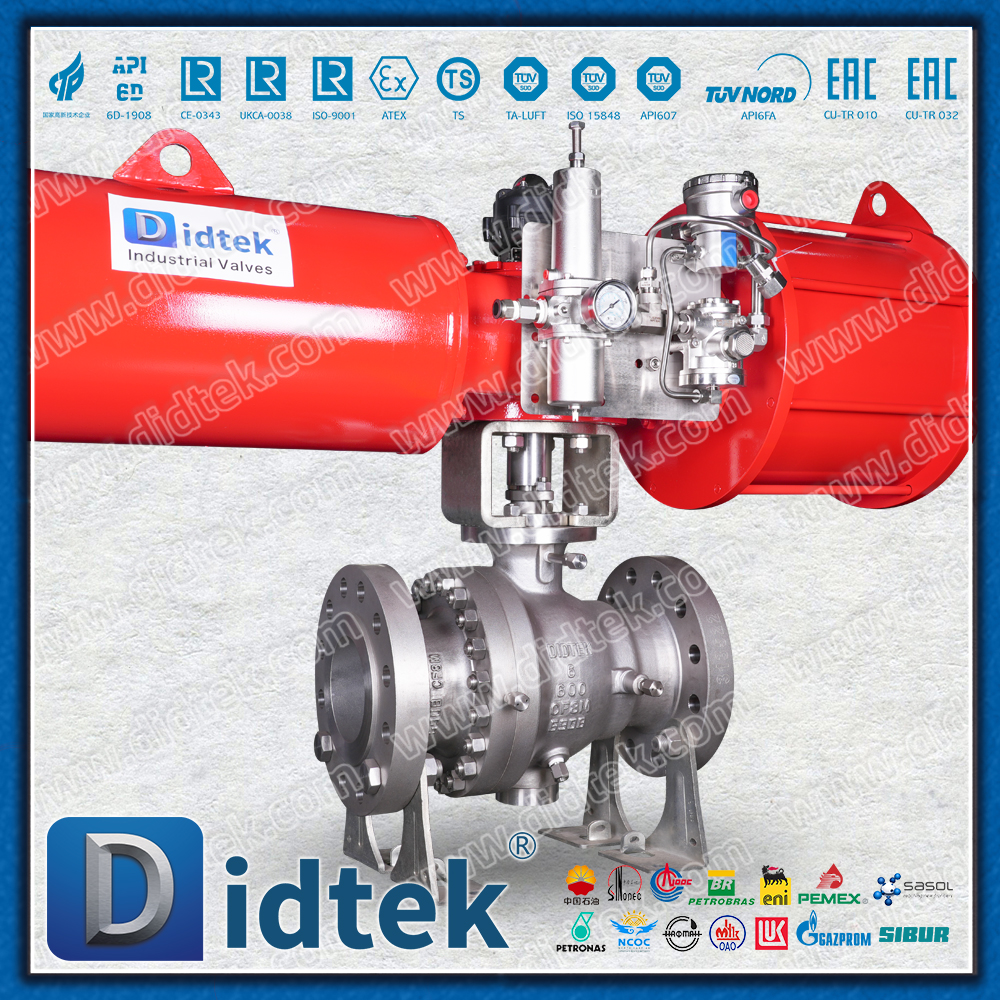

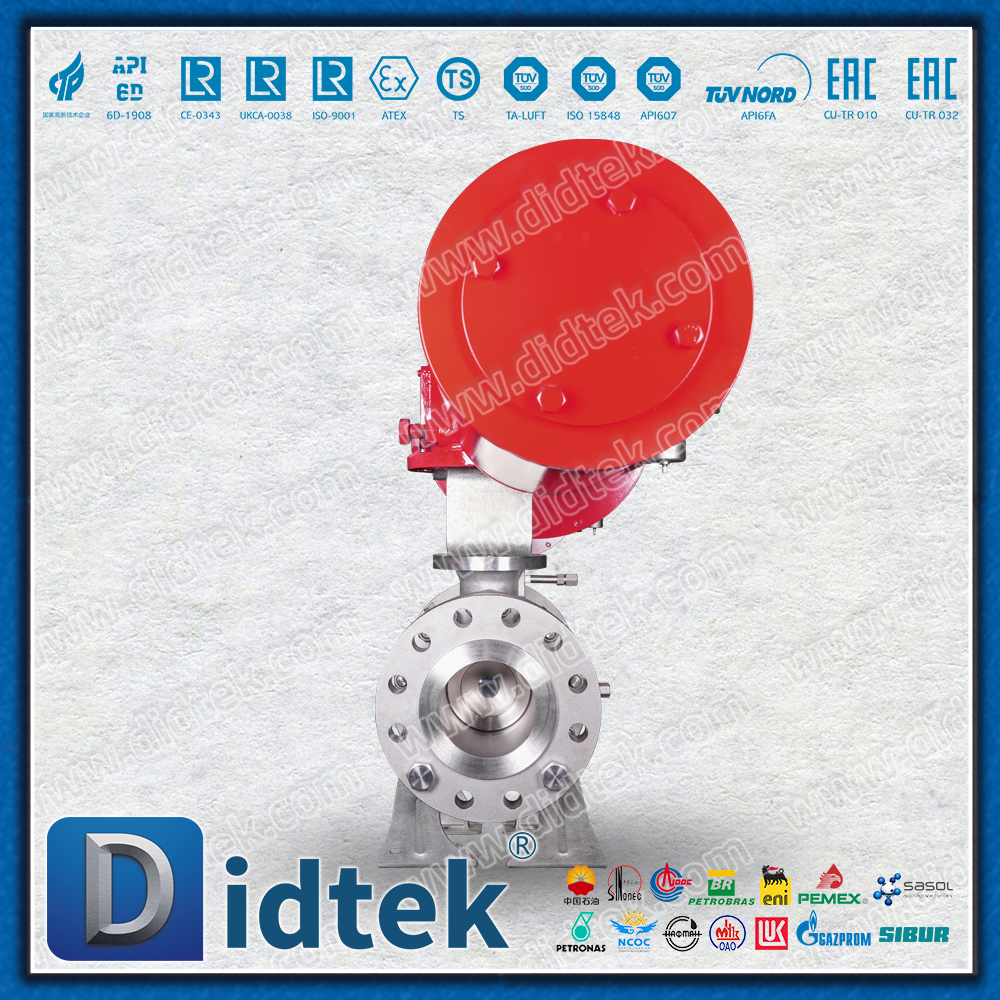

Полнопроходной фланцевый пневматический шаровой кран Didtek CF8M
Анализ основных концепций
Чтобы понять этот продукт, мы можем разбить его название на три части:

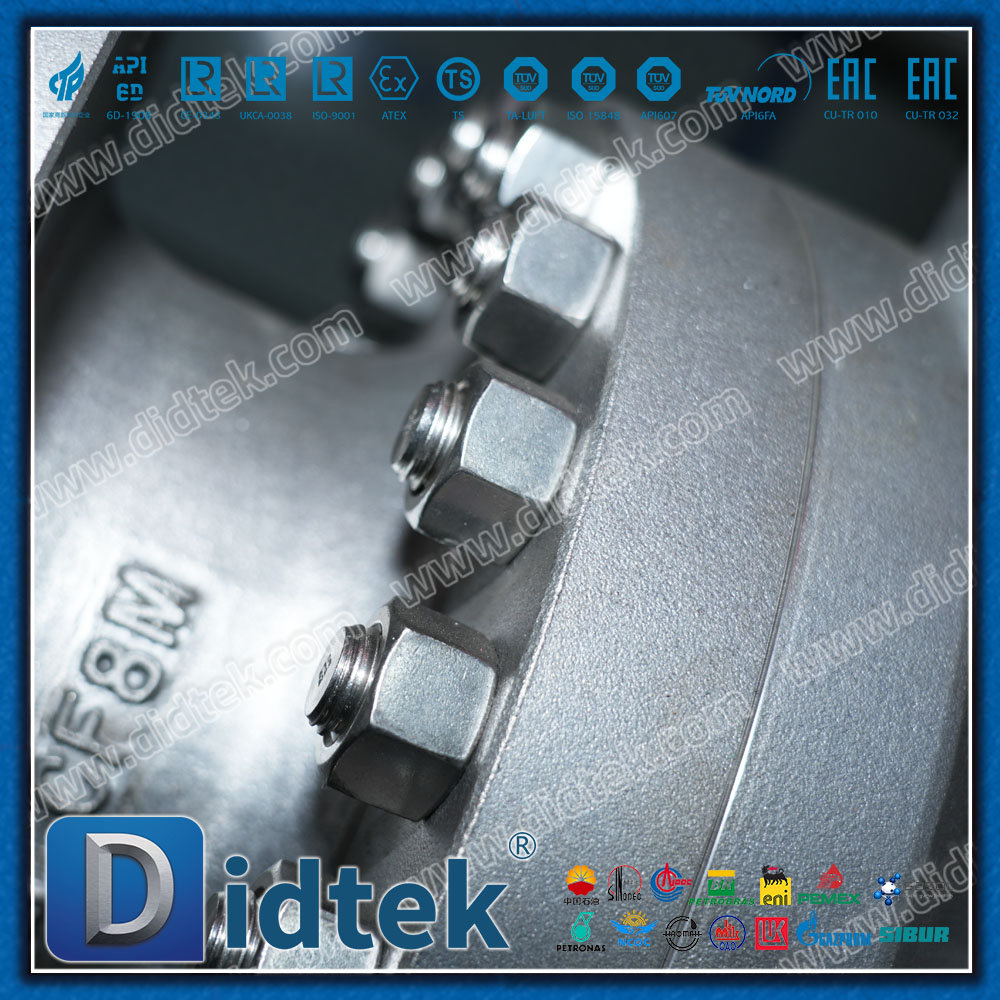

CF8M — Материал корпуса клапана
Это марка отливки нержавеющей стали по американскому стандарту ASTM, эквивалентная CF8M по китайскому национальному стандарту. Его поковки соответствуют нержавеющей стали 316.
Основные характеристики: Благодаря наличию молибдена (Mo) он обладает превосходной коррозионной стойкостью, особенно в отношении устойчивости к хлоридной точечной и щелевой коррозии, которая превосходит обычную нержавеющую сталь 304. Он очень хорошо выдерживает различные растворы кислот, щелочей и солей.
Применимая среда: он отлично подходит для работы с агрессивными средами, такими как фосфорная кислота, уксусная кислота, азотная кислота, щелочные растворы, морская вода и различное химическое сырье.

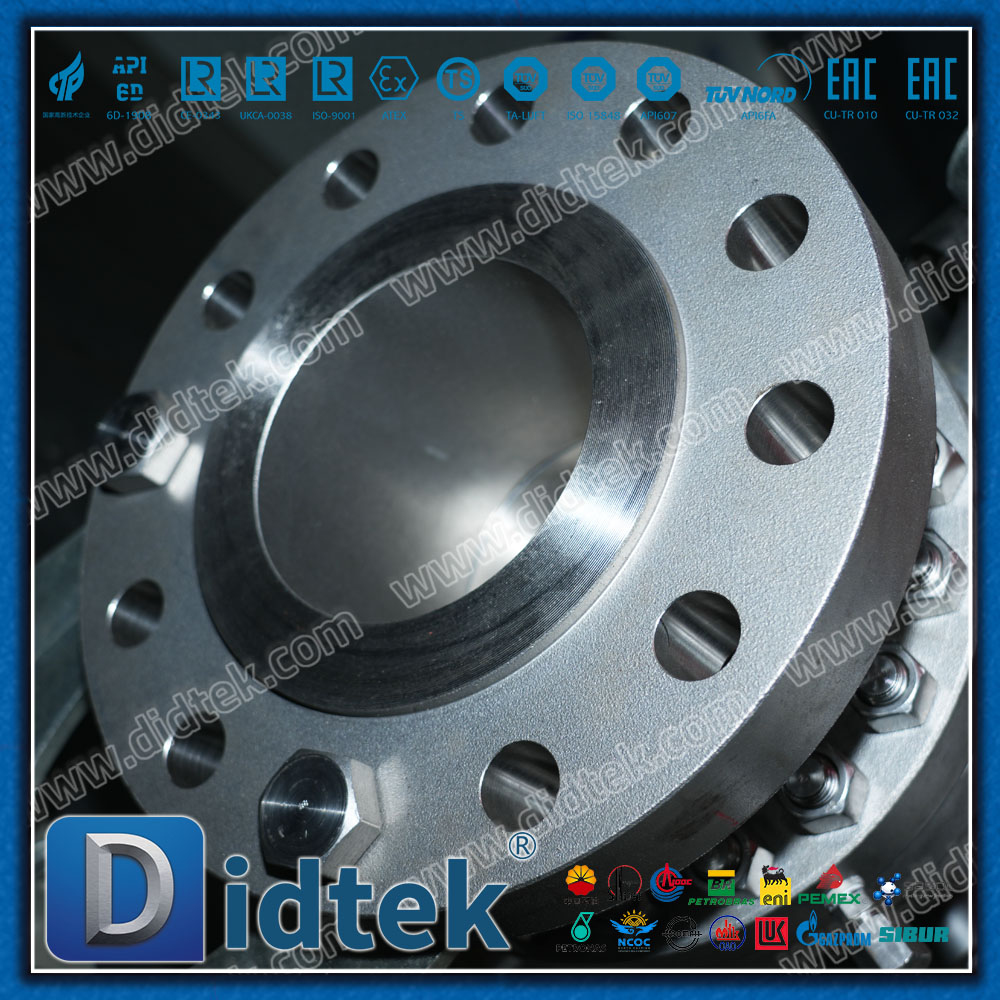

Фланец – способ подключения
Это клапан с фланцевыми пластинами на обоих концах, которые соединяются с фланцами трубопроводной системы посредством болтов.
Преимущества: Прочное соединение, надежная герметизация, высокая несущая способность, простота установки, демонтажа и обслуживания. Это одна из наиболее часто используемых форм соединения в промышленных трубопроводах.
Пневматический шаровой кран – режим привода и конструкция
Шаровой клапан: это клапан, открывающая и закрывающая часть которого представляет собой шар, который можно полностью открыть или полностью закрыть, повернув на 90 градусов.
Пневматический: это относится к использованию сжатого воздуха в качестве источника энергии для привода пневматического привода (широко известного как «пневматическая головка») для открытия и закрытия шарового клапана.
Преимущества: Обеспечивает быстрое открытие и закрытие (обычно всего за несколько секунд) и дистанционное автоматизированное управление, что делает его идеальным выбором для автоматизированных производственных линий и управления процессами.
Общий обзор продукта
Фланцевый пневматический шаровой кран CF8M — это промышленный клапан, специально разработанный для автоматического управления, агрессивных условий труда и сред среднего и высокого давления. Он может быстро и точно открывать или отсекать агрессивные жидкости в трубопроводах, получая пневматические сигналы.
Основной принцип работы
Сжатый воздух (обычно от 0,4 до 0,8 МПа) поступает в пневматический привод, толкая внутренний поршень или реечную конструкцию, создавая крутящий момент, который заставляет шток клапана и шар поворачиваться на 90 градусов. Когда сквозное отверстие сферы расположено параллельно трубе, клапан открывается и среда проходит через него. Когда сквозное отверстие сферы перпендикулярно трубе, клапан закрывается и отсекает среду.
Основные особенности и преимущества
Выдающаяся коррозионная стойкость: материал CF8M (нержавеющая сталь 316) делает его предпочтительным выбором для агрессивных сред, таких как химическая, нефтехимическая и морская промышленность.
Быстрое автоматическое реагирование: переключатели с пневматическим приводом работают быстро и хорошо подходят для применений, требующих частого открытия и закрытия или аварийного отключения.
Выдающиеся герметизирующие свойства: седло клапана обычно изготавливается из высокоэффективных полимеров, таких как ПТФЭ (политетрафторэтилен) и PPL, которые обладают хорошими герметизирующими характеристиками и низким коэффициентом трения.
Гладкий канал для жидкости: при проектировании с полным портом сопротивление потоку чрезвычайно мало, почти нулевое, и практически не влияет на потерю давления в трубопроводе.
Высокая надежность и безопасность
Огнестойкая конструкция: в случае пожара, после выгорания неметаллических уплотнительных частей, шаровой кран может образовывать вторичное уплотнение за счет металлического контакта, чтобы предотвратить большие утечки среды (в соответствии со стандартами API 607/API 6FA).
Антистатическая конструкция: убедитесь, что статическое электричество между шаром, штоком клапана и корпусом клапана может быть снято, избегая накопления статического электричества, которое может вызвать искры.
Противоотлетная конструкция штока клапана: даже в случае аномального давления в камере клапана или повреждения уплотнения штока клапана шток клапана не будет выталкиваться давлением среды, обеспечивая безопасность оператора.
Простота интеграции и установки
Стандарты фланцевых соединений универсальны (например, GB/T, HG/T, ANSI, DIN, JIS).
Привод соответствует международному стандарту ISO 5211 и имеет высокую платформу. Его можно удобно установить с пневматическими или электрическими приводами разных марок и прикрепить различные аксессуары.
Типичные отрасли применения
Химическая технология и нефтехимия: Транспортировка и отсечение различных агрессивных сред, таких как кислоты, щелочи и растворители.
Фармацевтика и биоинженерия: технологические трубопроводы с требованиями гигиены и коррозионной стойкости.
Водоочистка и защита окружающей среды: Дозирование и контроль жидкости в системах очистки сточных вод и опреснения морской воды.
Продукты питания и напитки: процессы, которые соответствуют высоким гигиеническим стандартам и могут содержать коррозийные компоненты (например, кислоты и чистящие средства).
Металлургия и энергетика: питательная вода для котлов, системы охлаждения, десульфуризация дымовых газов и т. д.
Корабли и морская техника: различные системы, устойчивые к коррозии в морской воде.

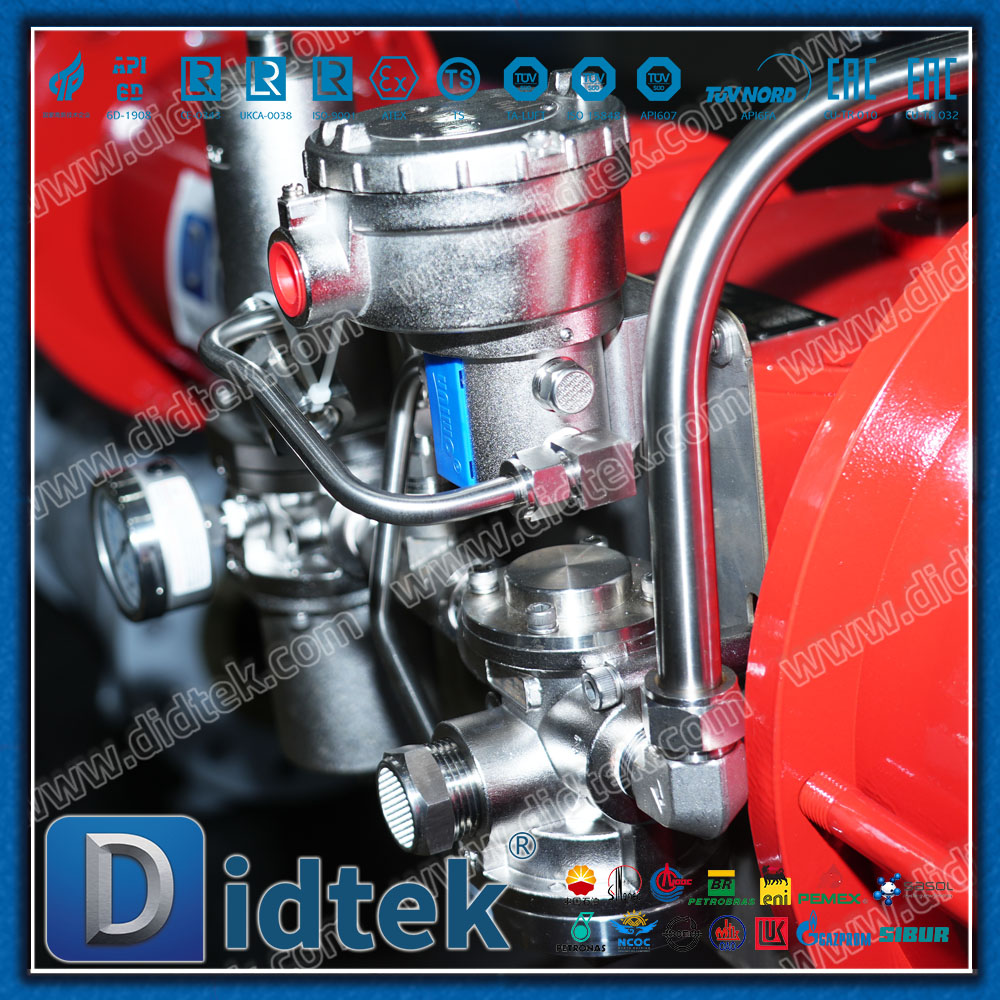

Часто используемые вложения
Для достижения более сложных функций пневматические приводы обычно оснащаются следующими аксессуарами:
Электромагнитный клапан: контролирует включение и выключение сжатого воздуха для обеспечения дистанционного управления с помощью электрических сигналов.
Концевой выключатель: он передает сигнал открытого или закрытого положения клапана в центральную диспетчерскую.
Комплект из трех частей для обработки источника воздуха: фильтровать сжатый воздух, регулировать давление и смазывать воздух маслом.
Механизм маховика: в случае отказа источника воздуха можно выполнить аварийное ручное управление.
