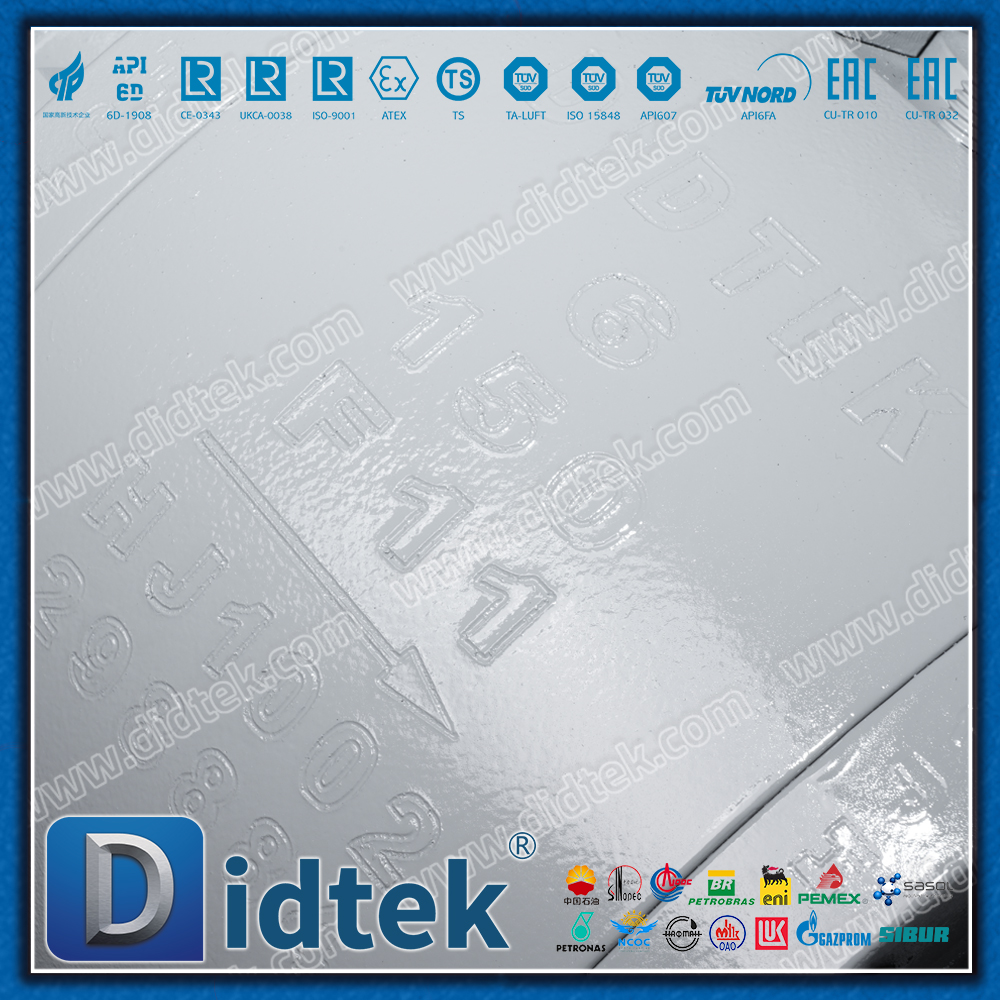

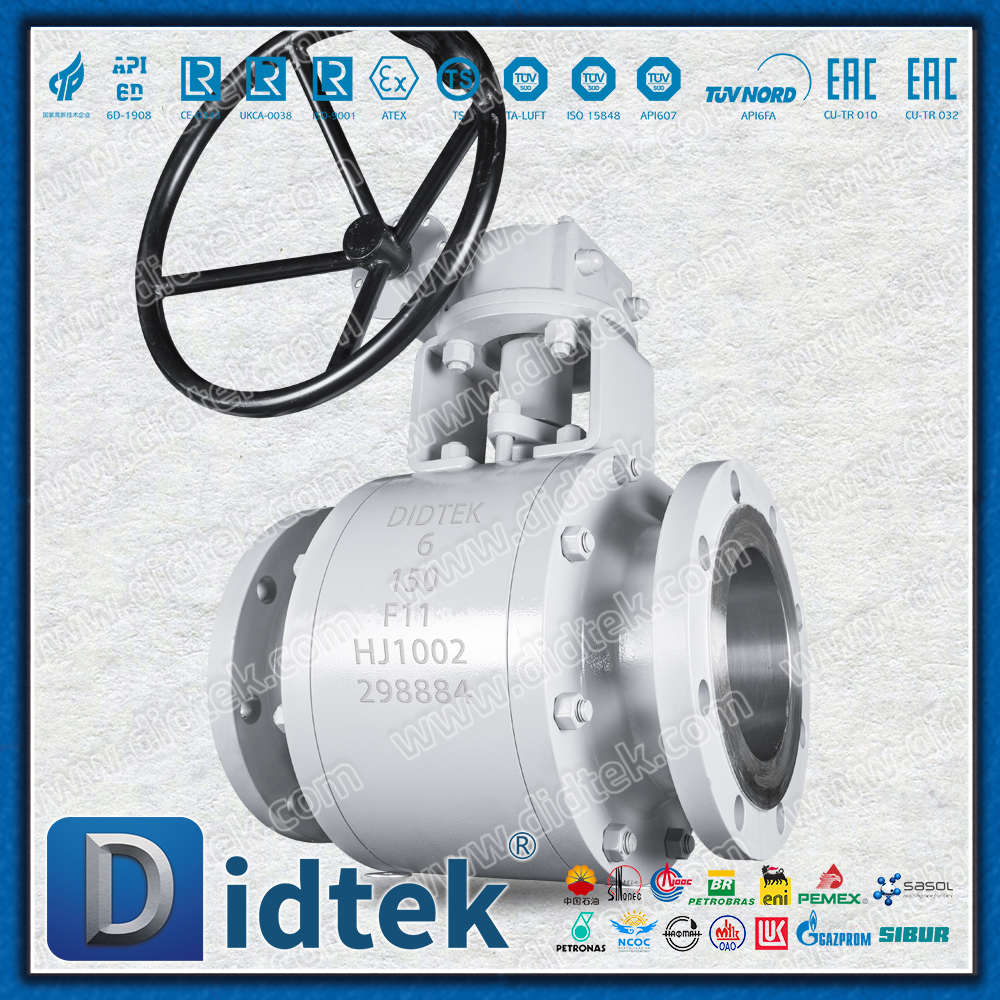

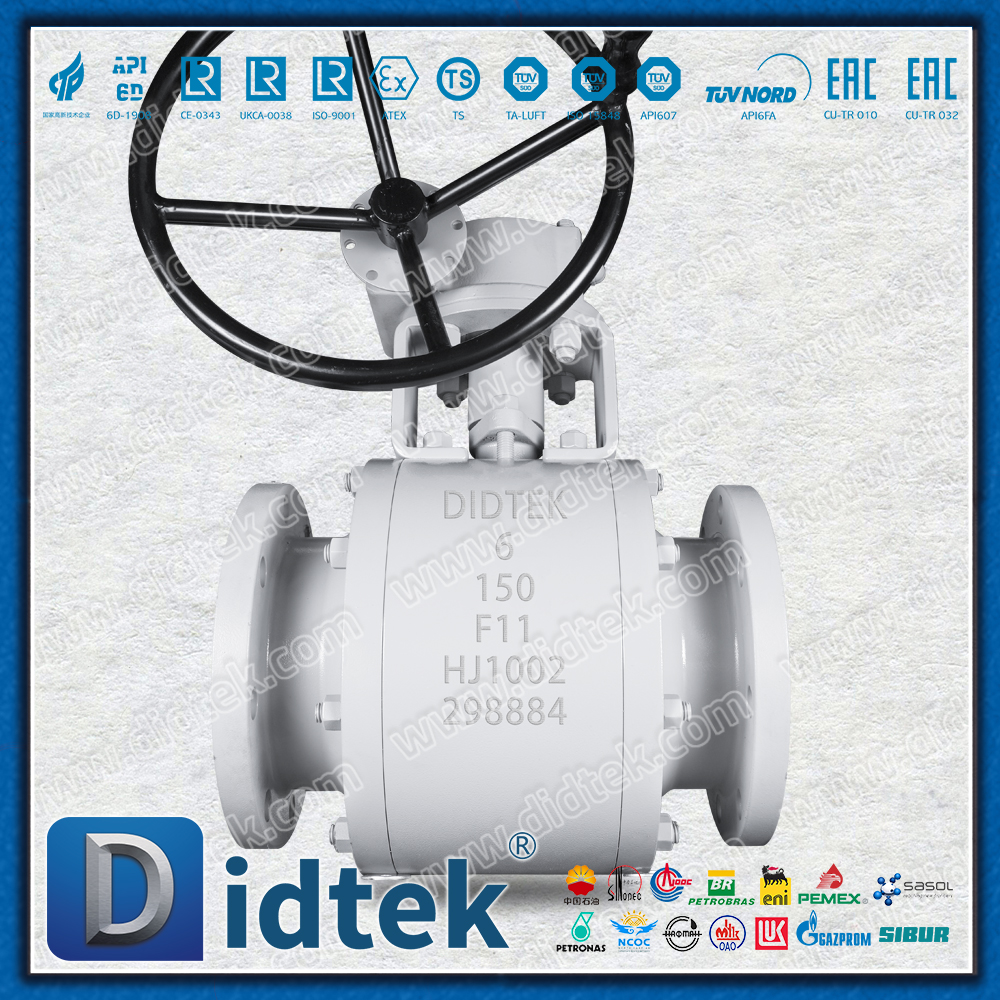

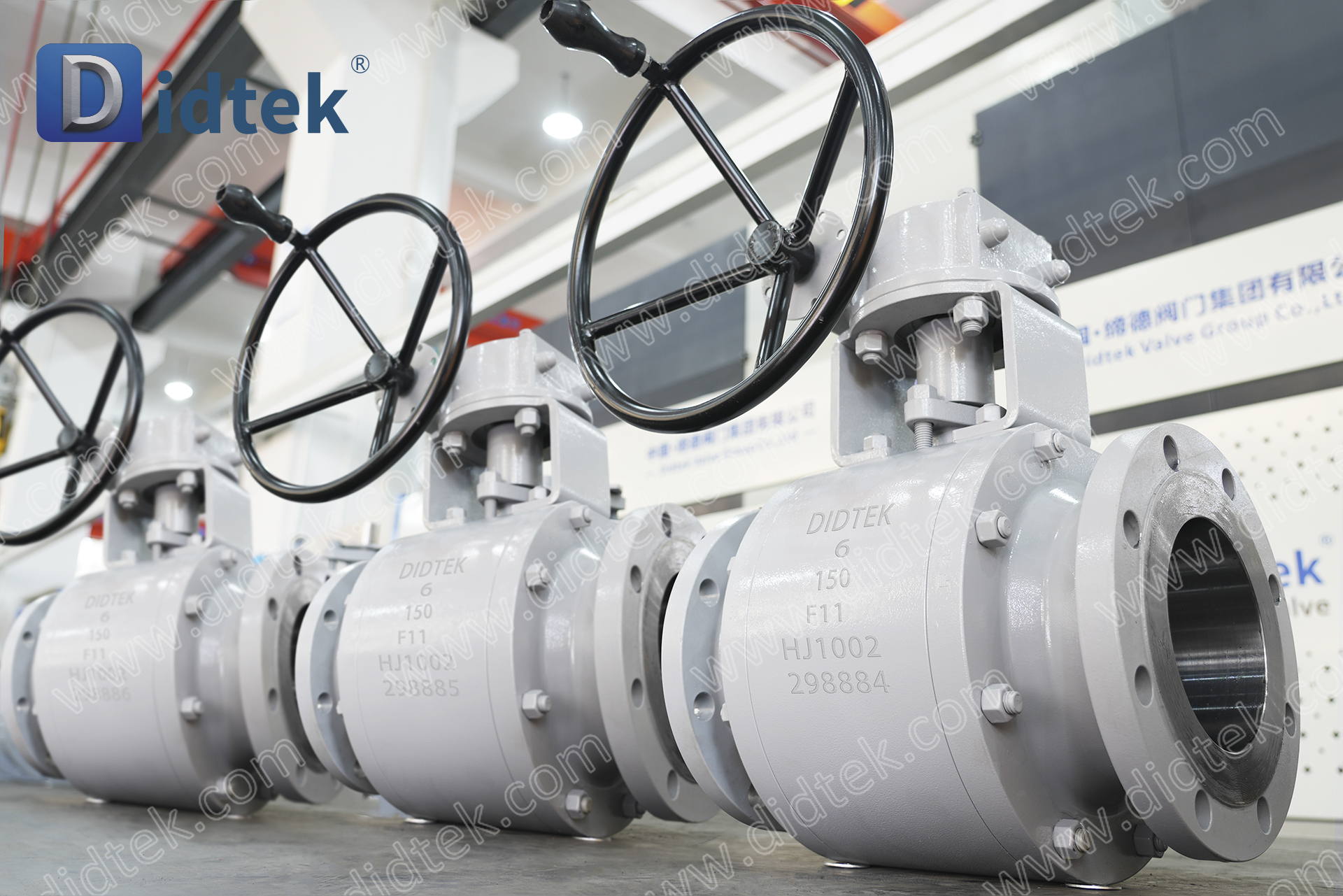

Полнопроходной кованый шаровой клапан F11 с болтовым уплотнением Didtek

Обзор продукта

Это высокопроизводительный промышленный шаровой кран, специально разработанный для тяжелых условий работы.

Полнопроходной кованый шаровой клапан F11 с болтовым уплотнением Didtek

Основные функции

Плавающий шаровой клапан Принцип работы: Шар «плавает» внутри полости клапана и удерживается двумя седлами клапана вверх и вниз по потоку. Когда клапан закрыт, под действием давления среды шарик слегка сместится и плотно прижмется к седлу клапана на выпускном конце, образуя уплотнение.

Особенности: Относительно простая конструкция, хорошие характеристики уплотнения и распространенная форма шаровых кранов среднего и малого диаметра.

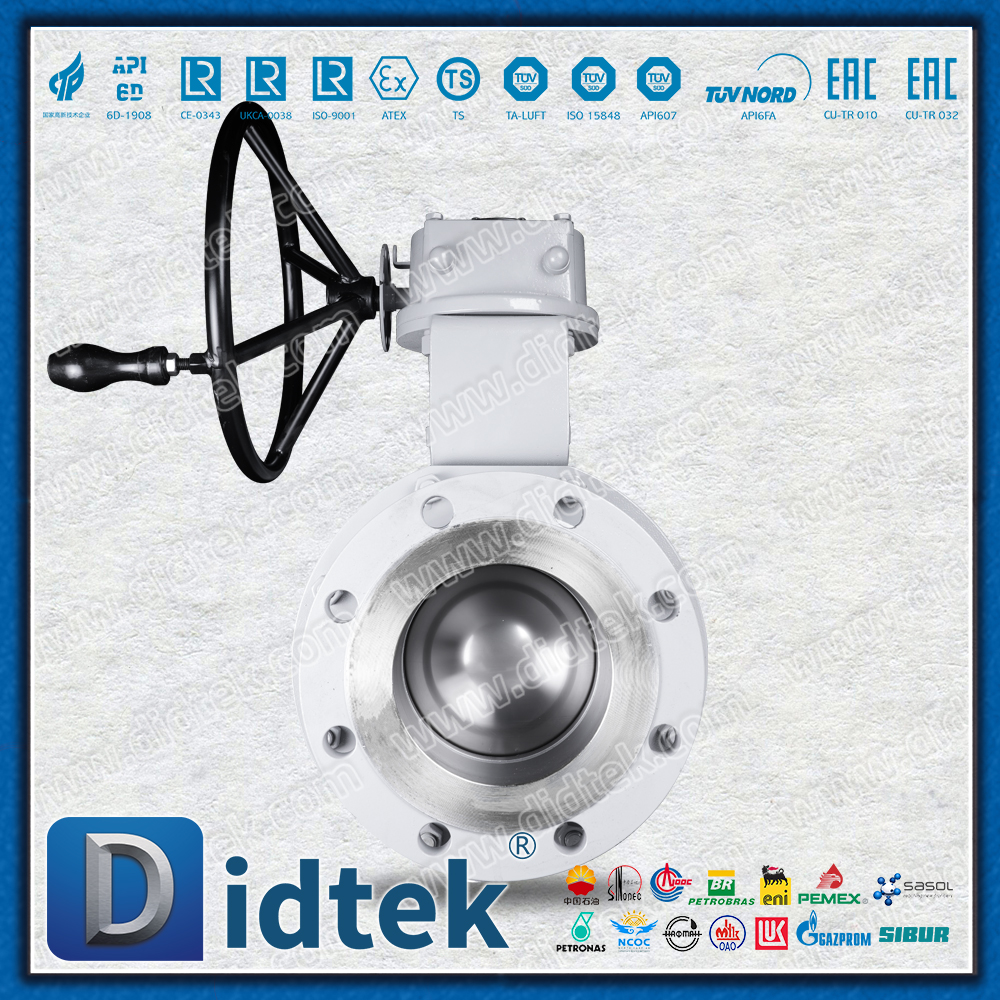

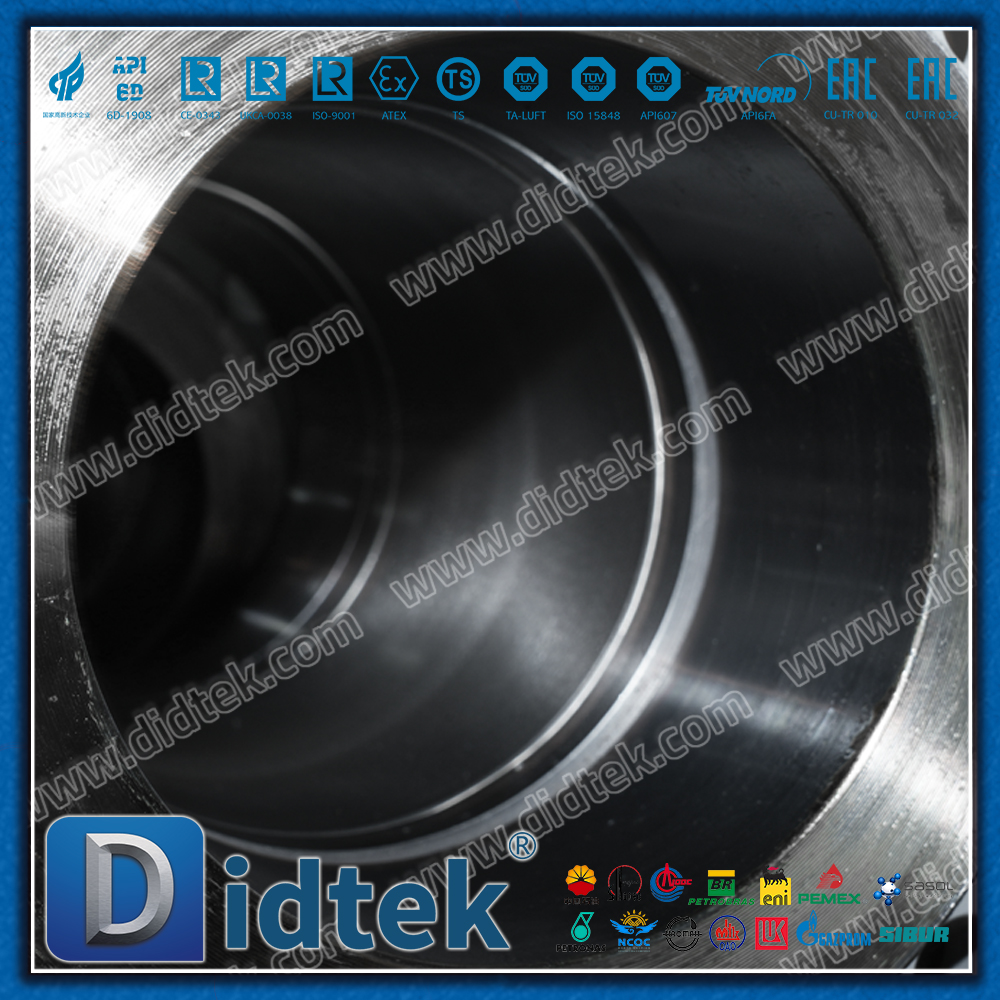

Полнопроходная конструкция: Диаметр проточного канала внутри клапана в основном такой же, как номинальный диаметр подключенной трубы, образуя беспрепятственный проточный канал.

Преимущества: Минимальная потеря давления; Низкое сопротивление жидкости, энергосбережение. Легкая очистка трубопровода: позволяет проходить очистителю труб (PIG), что облегчает техническое обслуживание.

Отсутствие зоны накопления жидкости: предотвращает накопление среды внутри клапана, особенно подходит для вязких или легко затвердевающих жидкостей.

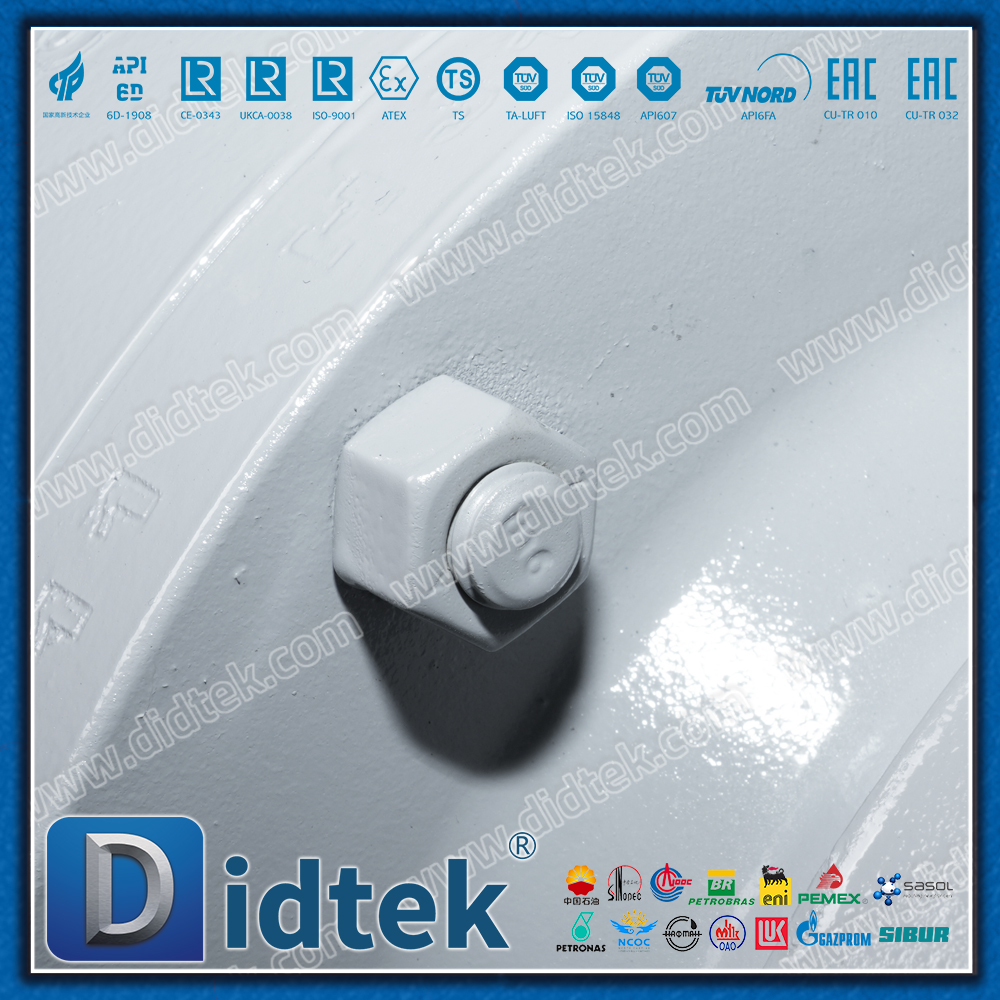

Фланец с болтовым уплотнением

Конструкция: подразумевает соединение корпуса клапана с крышкой клапана с помощью фланцев и болтов, а также уплотнение прокладками.

Преимущества

Прочная конструкция: высокая несущая способность и высокая безопасность.

Простота обслуживания: разборка и сборка удобны, а внутренние детали можно легко заменить.

Надежное уплотнение: обеспечивает надежную гарантию уплотнения в среднем положении фланца.

Ковка

Процесс производства: Основные компоненты клапана, несущие нагрузку (корпус клапана, крышка клапана и шар), изготавливаются методом ковки.

Преимущества

Отличные механические свойства: ковка позволяет устранить внутренние дефекты отливок (такие как поры и песчаные отверстия), делая структуру материала более компактной, тем самым достигая более высокой прочности, лучшей ударной вязкости и усталостной стойкости.

Надежное качество: подходит для критических условий работы с высоким давлением, высокой температурой и высокой опасностью.

F11

Марка материала: это код материала по стандарту ASTM A182, обозначающий кованую сталь из хромомолибденового сплава.

Характеристики производительности

Устойчивость к высоким температурам: он содержит элементы хрома (Cr) и молибдена (Mo), что позволяет ему сохранять хорошую механическую прочность и сопротивление ползучести при высоких температурах (обычно примерно до 550–600 °C).

Устойчивость к водородной коррозии: он может эффективно противостоять водородной коррозии в водородных средах с высокой температурой и высоким давлением, обычно встречающихся в нефтехимической и энергетической промышленности.

Уровень применения: Это основной материал для клапанов средней, высокой температуры и высокого давления.

Краткое изложение основных функций

Высокая прочность и высокая надежность: кованый корпус клапана и фланец в болтовом соединении обеспечивают структурную целостность и безопасность клапана в условиях высокого давления.

Выдающиеся характеристики жидкости: полнопроходная конструкция сводит к минимуму потери давления и подходит для систем со строгими требованиями к расходу и перепаду давления.

Адаптация к суровым условиям работы: материал хромомолибденовой стали F11 делает его идеальным выбором для применений при высоких температурах и высоких давлениях, его характеристики значительно превосходят характеристики клапанов из обычной углеродистой стали (WCB) или нержавеющей стали (304/316).

Превосходные характеристики уплотнения: конструкция с плавающим шариком обеспечивает самозатягивающееся уплотнение при помощи среднего давления, обеспечивая герметичность закрытия.

Удобное обслуживание: конструкция фланца с болтовым соединением упрощает проверку, обслуживание и замену внутренних частей клапана.

Типичные области применения

Этот клапан специально разработан для следующих суровых промышленных условий:

ТЭЦ: главная паровая система, система питательной воды, система мазута.

Нефтехимическая промышленность: Установки нефтепереработки, установки каталитического крекинга, высокотемпературные нефтепродукты и трубопроводы технологических газов.

Угольно-химическая промышленность: Трубопроводы для высокотемпературных и водородсодержащих сред, таких как синтез-газ и конверсный газ.

Другие отрасли: Любая промышленная система управления жидкостями, которая должна выдерживать высокие температуры и высокие давления.

Заключение

Полнопроходной кованый шаровой клапан F11 с болтовым уплотнением и фланцевым уплотнением представляет собой промышленное решение для клапанов, обеспечивающее высокую производительность, высокую надежность и длительный срок службы. Он объединяет в себе наиболее подходящие конструкции, материалы и процессы для суровых условий эксплуатации и является незаменимым устройством контроля жидкости в ключевых перерабатывающих отраслях, таких как энергетика и нефтехимия.

Спецификация дизайна:
