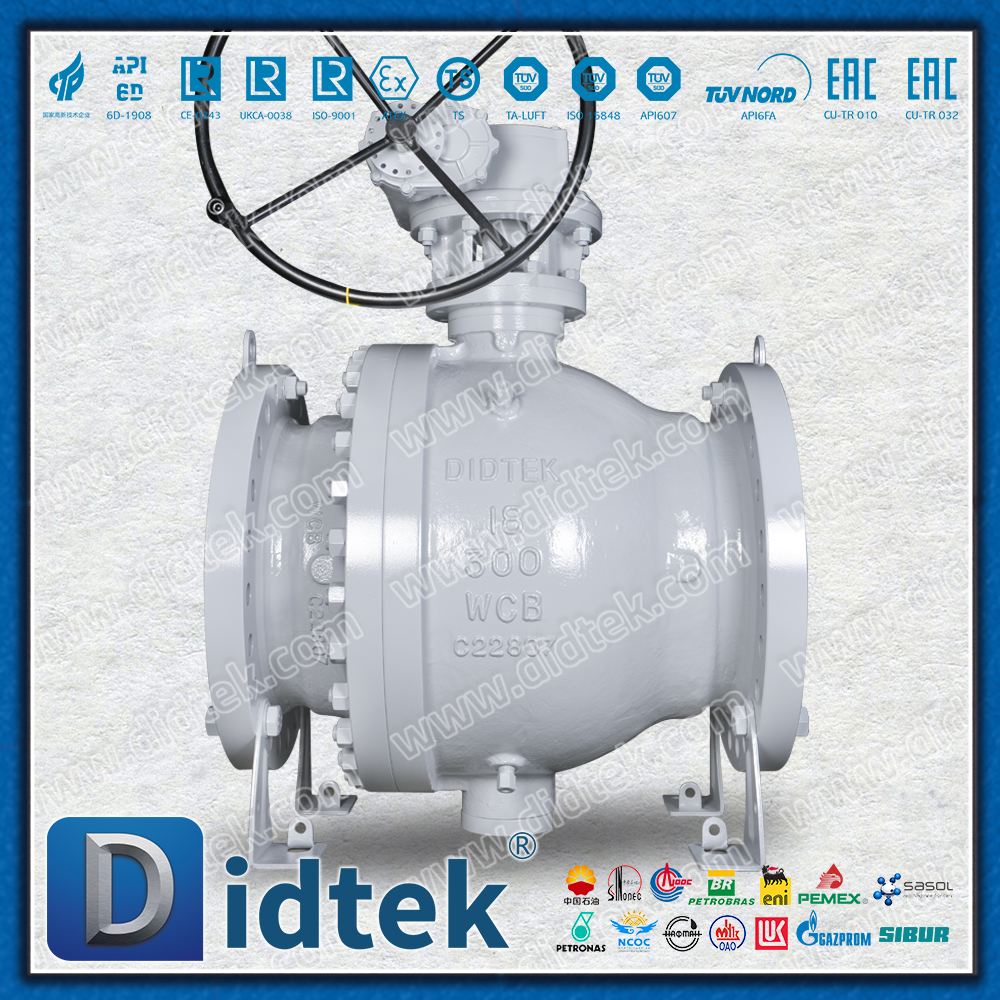

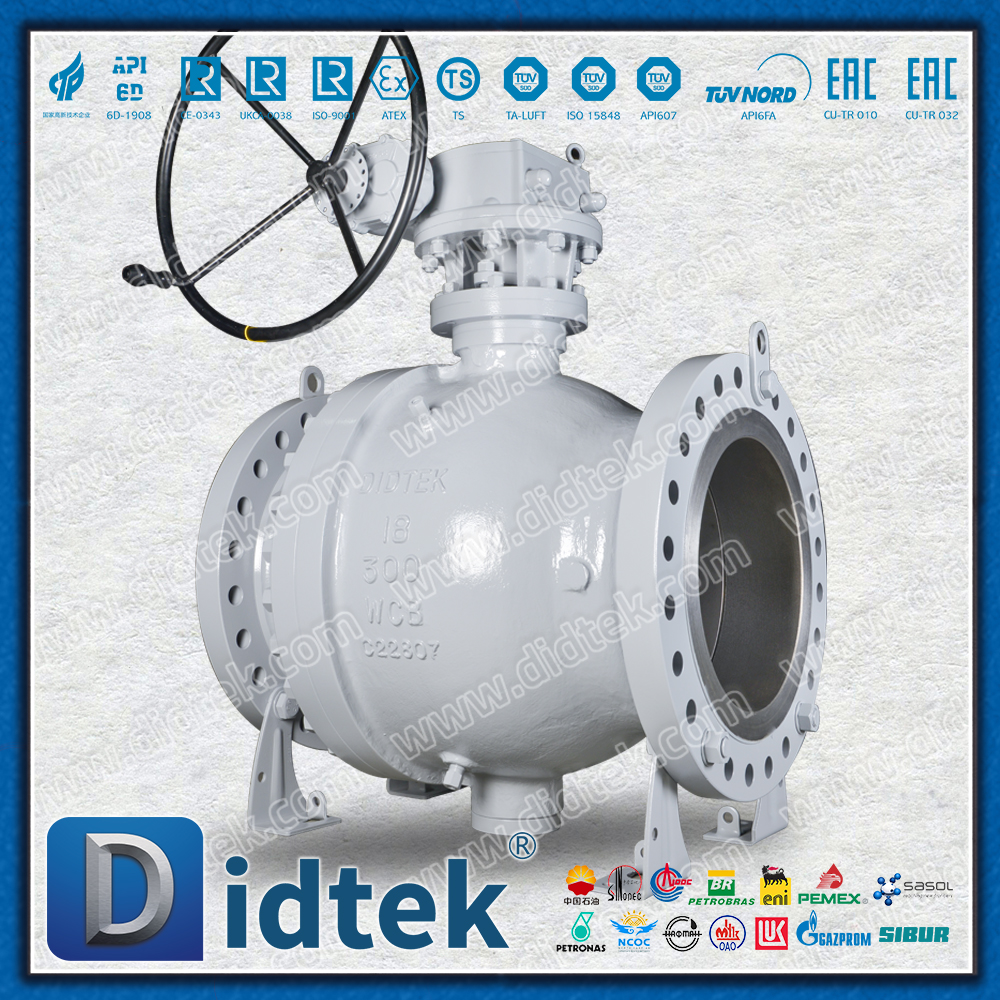

18-дюймовый двухкомпонентный шаровой кран с цапфой из литой стали

Позиционирование основного продукта

Этот продукт представляет собой специальный шаровой кран для трубопровода высокого давления большого диаметра. Он имеет разделенную конструкцию, состоящую из двух частей, и конструкцию с фиксированным шариком на ушном стержне. В сочетании с корпусом клапана из литой стали ASTM A216 WCB он специально разработан для рабочих условий высокого давления и большого диаметра, таких как трубопроводы для транспортировки нефти, природного газа и воды, чтобы обеспечить долгосрочную стабильную работу и надежное уплотнение в суровых условиях.

Подробные технические характеристики

Основные особенности конструкции

1. Конструкция корпуса клапана состоит из двух частей.

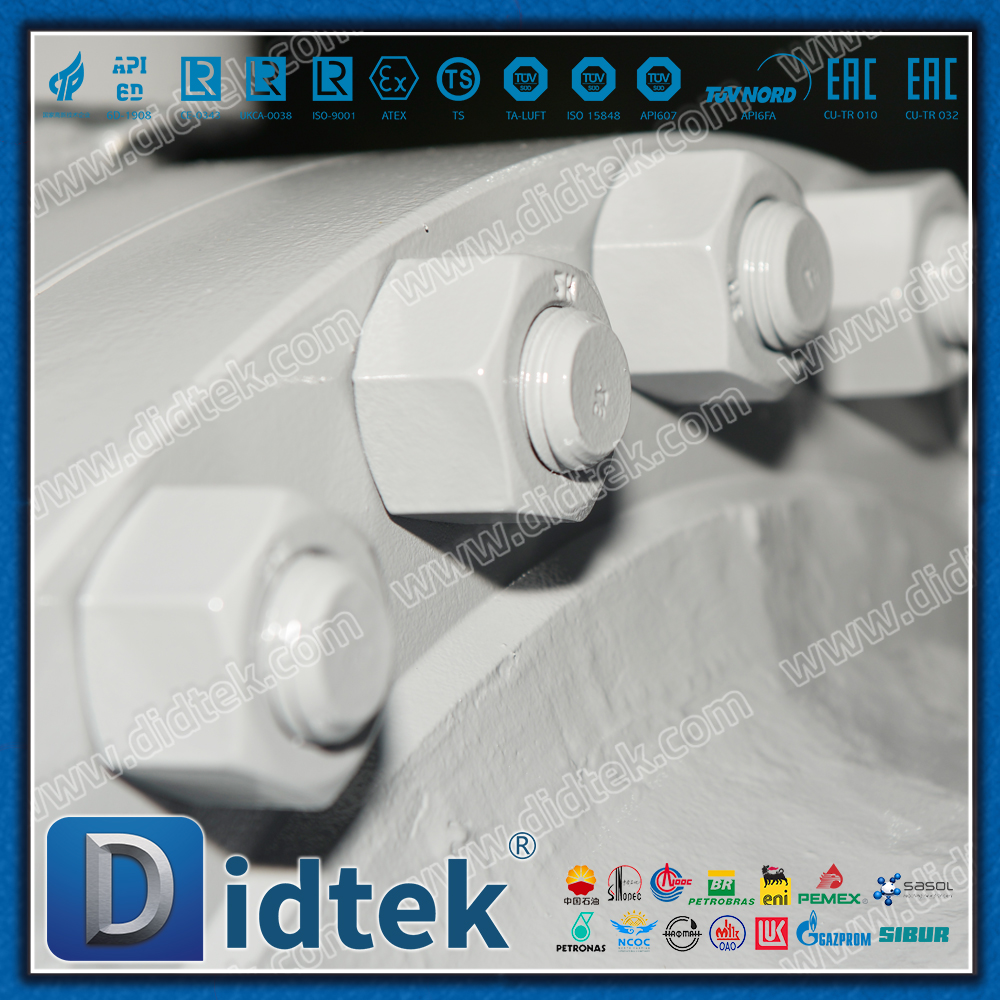

Удобство обслуживания: Средняя часть корпуса клапана разделена на две половины, которые соединяются высокопрочными болтами, что облегчает осмотр и замену внутренних компонентов (шариков, седел клапана)

Структурная стабильность: по сравнению с трехкомпонентной конструкцией количество уплотнительных прокладок уменьшено, что повышает общую жесткость и надежность уплотнения корпуса клапана.

Экономия: При обеспечении ремонтопригодности себестоимость изготовления ниже, чем у трехкомпонентной конструкции.

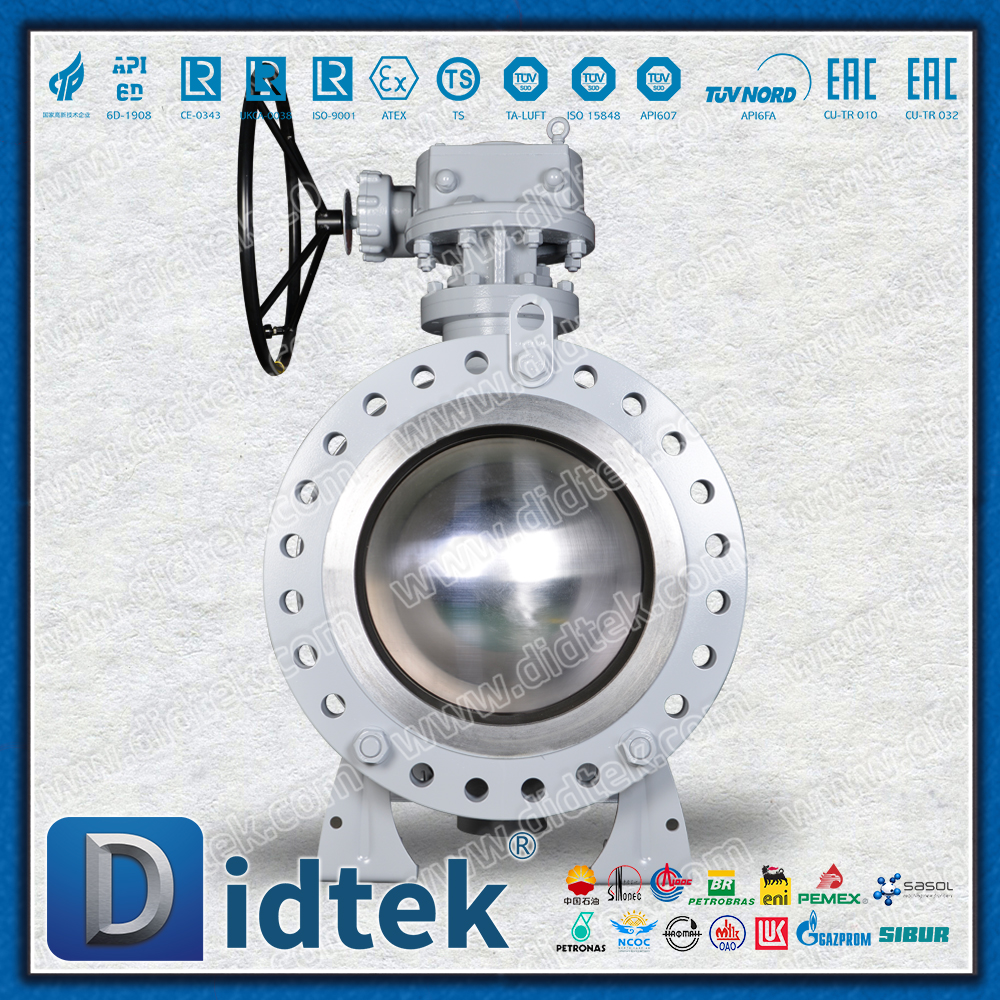

2. Конструкция фиксирующего шарика ушного стержня

Работа с низким крутящим моментом: шар фиксируется через верхние и нижние ушные вкладыши, что исключает прямое воздействие среднего давления на шар. Рабочий крутящий момент значительно снижается и составляет всего от 1/3 до 1/2 от крутящего момента плавающего шарового крана.

Применимость при высоком давлении: особенно подходит для условий работы при высоком давлении класса 600 и выше, а на характеристики уплотнения не влияют колебания давления в трубопроводе.

Двойная функция отключения и сброса давления: когда клапан находится в закрытом состоянии, он может одновременно изолировать входной и выходной поток и безопасно сбросить давление внутри полости клапана.

3. Преимущества литой стали

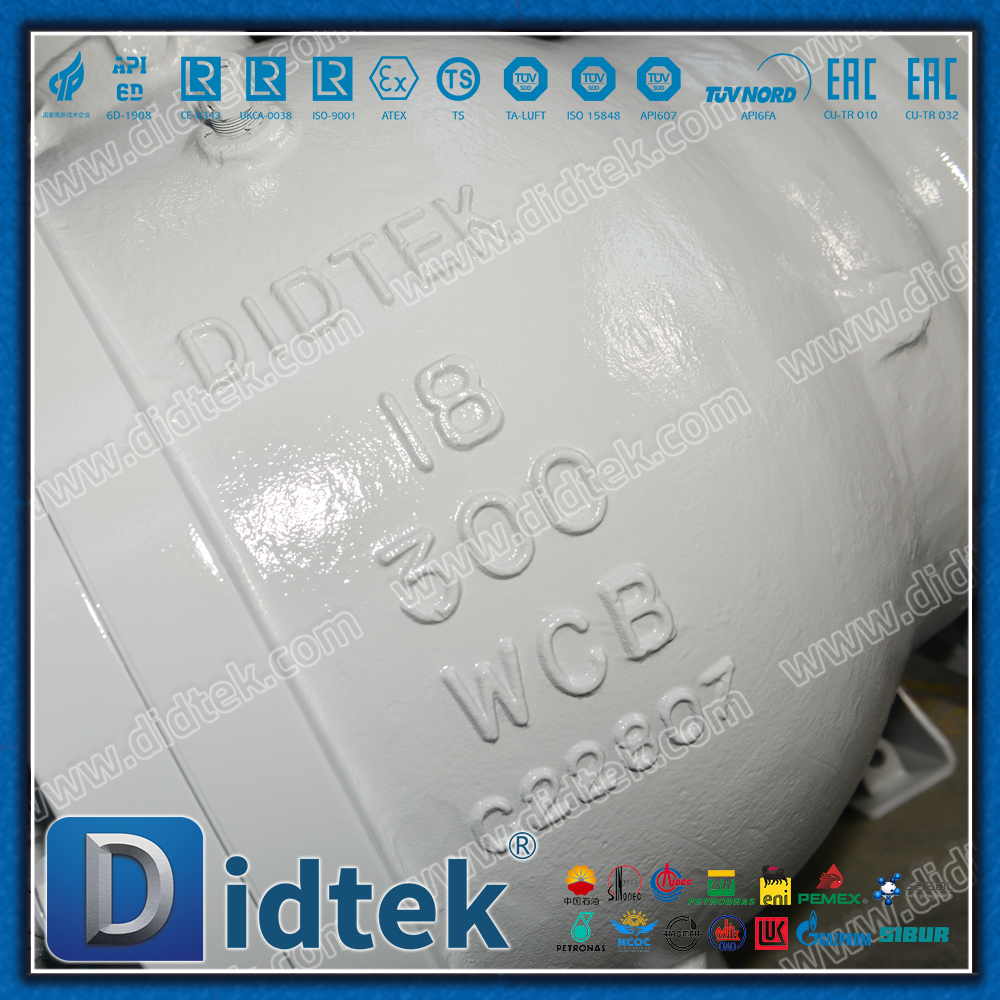

Высокая прочность: литая сталь ASTM A216 WCB обладает превосходными механическими свойствами и способностью выдерживать давление.

Экономичность и долговечность: подходит для неагрессивных сред, таких как нефть, природный газ, вода, пар и т. д., с исключительной экономической эффективностью.

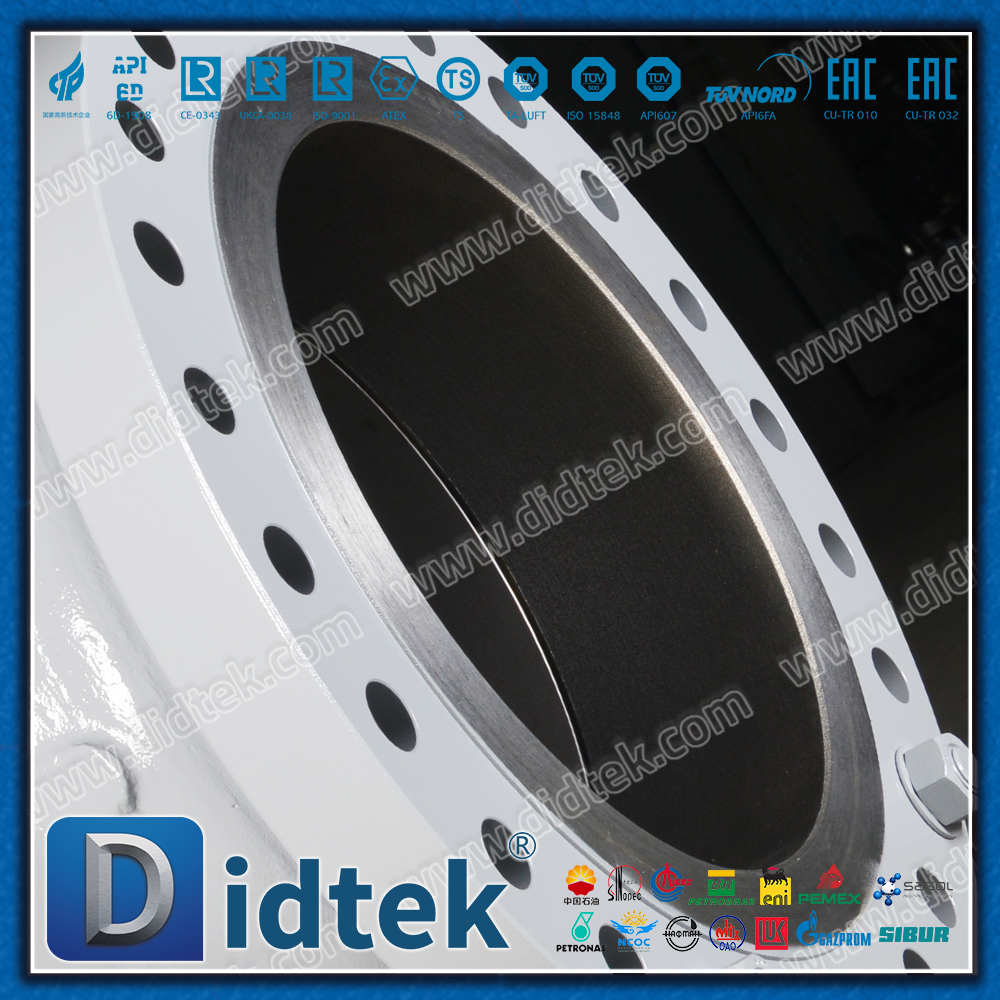

Гибкость сварки: при необходимости порты корпуса клапана можно модифицировать на месте путем стыковой сварки.

Производительность и преимущества

Типичные области применения

Нефть и газ: Запорная арматура для магистральных трубопроводов, технологическая арматура для станций и дворов.

Городской газ: магистральные регулирующие клапаны, ключевые клапаны на запорных станциях.

Система водоснабжения: Регулирующая арматура для крупных водоводов, входная и выходная арматура насосных станций.

Энергия и мощность: Главный регулирующий клапан системы охлаждающей воды электростанции

Промышленные трубопроводы: контроль различных технологических сред большого диаметра

Рекомендации по установке и обслуживанию

Проверка перед установкой: убедитесь, что характеристики клапана соответствуют трубопроводу, и удалите мусор из трубопровода.

Направление установки: Учитывайте, что направление потока среды соответствует указанному направлению клапана.

Рабочее пространство: зарезервируйте достаточно места для приводов и обслуживания.

Регулярное обслуживание

Ежемесячно: проверка герметичности и работоспособности.

Ежегодно: Проведение испытаний на герметичность.

Рекомендуется проводить комплексную разборку и техническое обслуживание каждые три года.

Краткое содержание

18-дюймовый двухсекционный шаровой кран с фиксированным ушным валом из литой стали представляет собой высокопроизводительный промышленный клапан, который сочетает в себе большой диаметр, способность выдерживать высокое давление и удобное обслуживание. Фиксированная конструкция вала с проушиной обеспечивает работу с низким крутящим моментом и длительный срок службы уплотнения в условиях высокого давления, а двухкомпонентная конструкция гарантирует прочность корпуса клапана и обеспечивает отличную ремонтопригодность. Он подходит для управления трубопроводами большого диаметра в различных тяжелых условиях работы и является идеальным выбором для трубопроводов большой протяженности и крупных промышленных систем.
