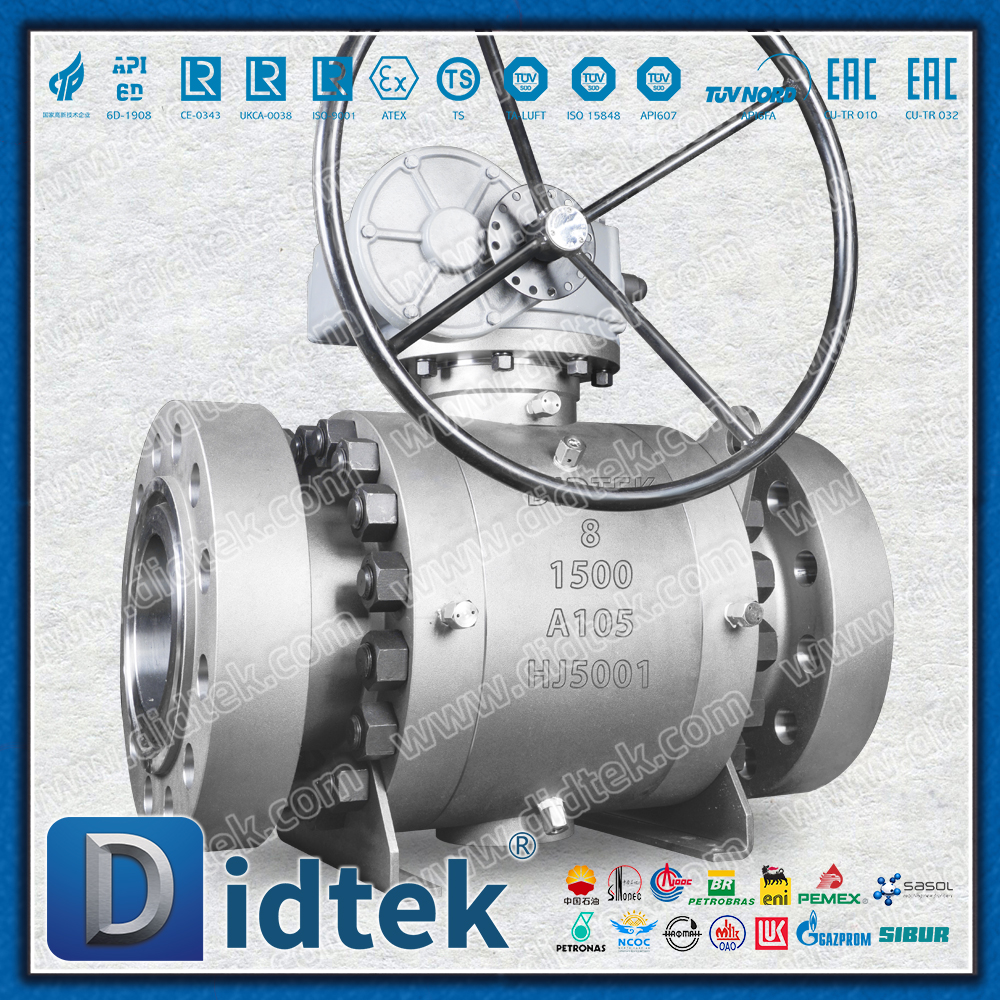

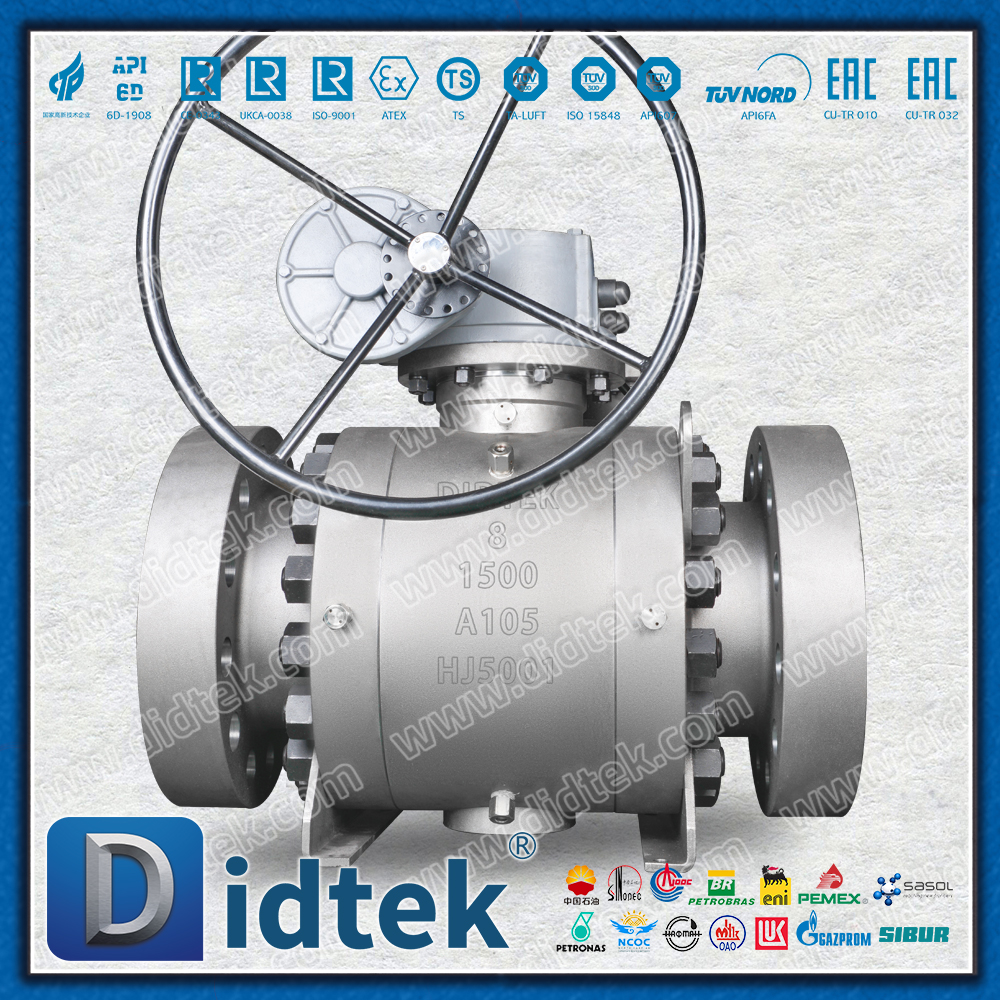

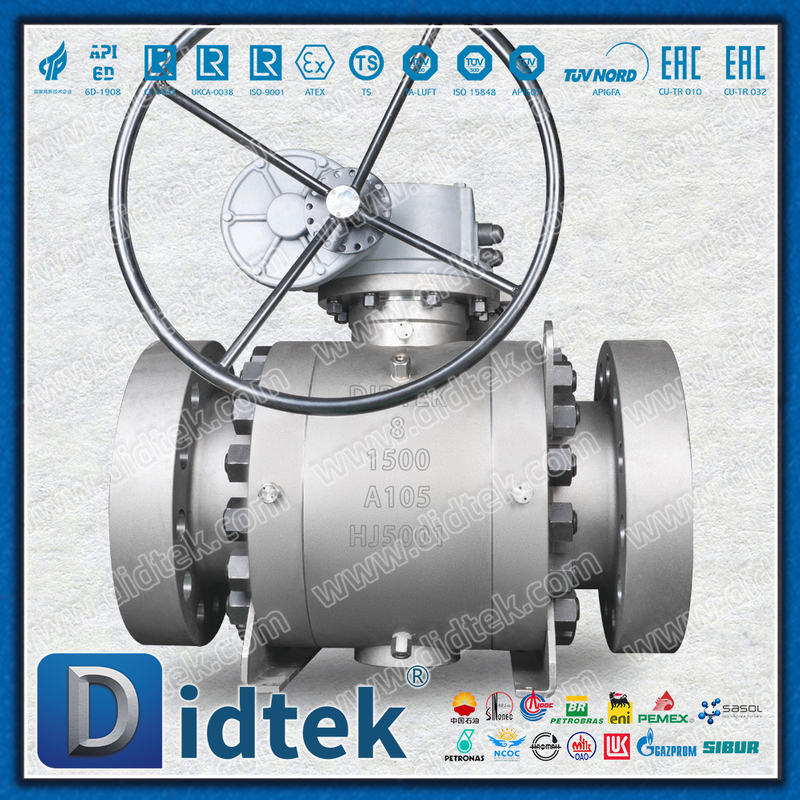

Фланцевый полнопроходной шаровой кран Didtek из кованой стали высокого давления A105 с цапфой

Обзор продукта

Это высокопроизводительный и высоконадежный промышленный шаровой кран, предназначенный для тяжелых условий работы. Он объединяет конструкцию и свойства материалов нескольких высококачественных клапанов и подходит для промышленных трубопроводных систем, требующих строгого отключения, работы под высоким давлением и длительного срока службы.

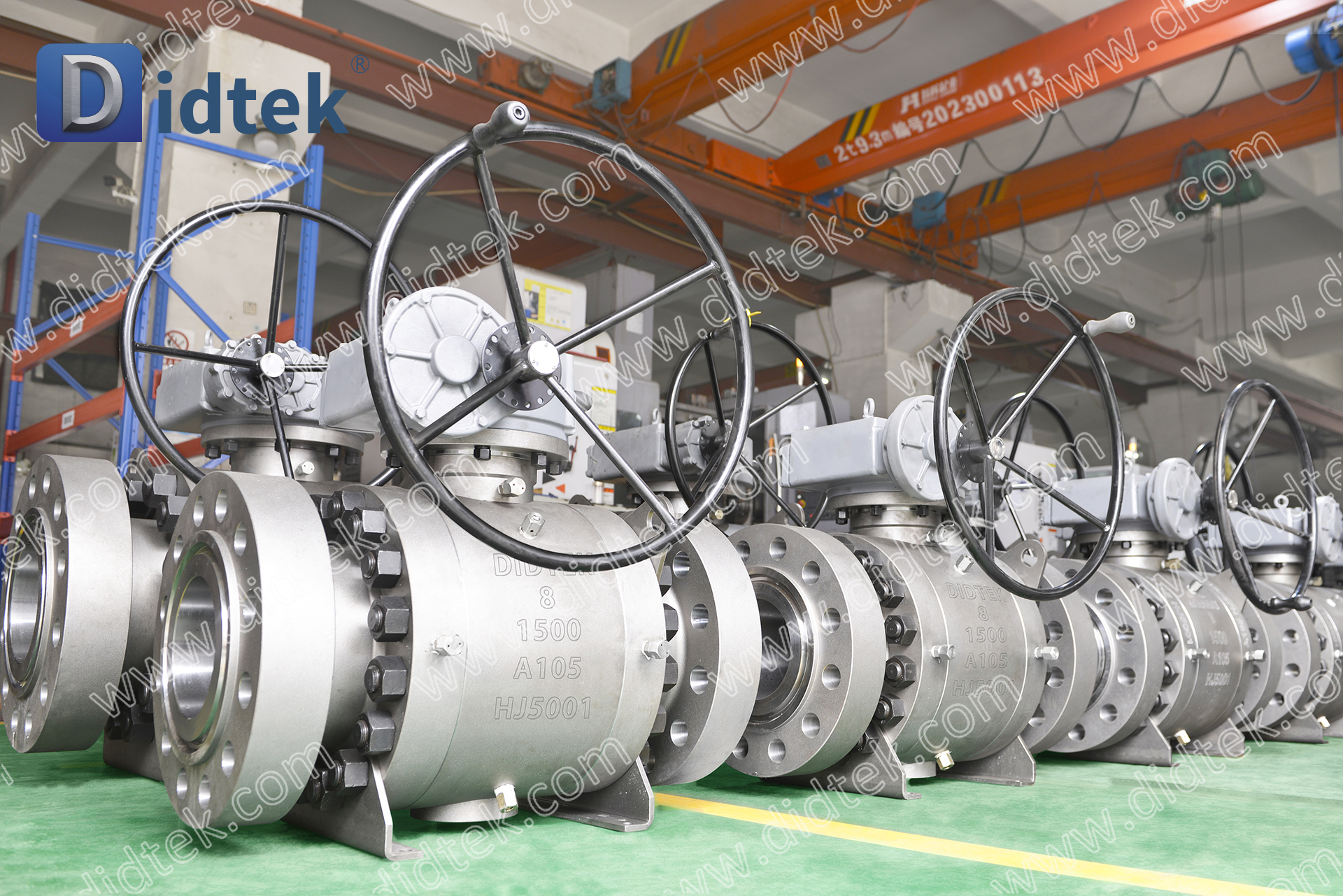

Фланцевый полнопроходной шаровой кран Didtek из кованой стали высокого давления A105 с цапфой

Подробное объяснение основных функций

Корпус клапана и материал

Конструкция ковки: основные компоненты корпуса клапана, несущие нагрузку, изготавливаются методом ковки. По сравнению с литыми клапанами, клапаны из кованой стали имеют более высокую механическую прочность, лучшую структуру кристаллической фазы, более высокую ударную и усталостную прочность и особенно подходят для работы под высоким давлением и в опасных средах.

Материал A105: это марка ковочного материала из углеродистой стали по стандарту ASTM, один из наиболее часто используемых и стандартных материалов для изготовления клапанов для высоких температур и высокого давления. Он обладает превосходными механическими свойствами и устойчивостью к высоким температурам и обычно используется в диапазоне температур от -29°C до 425°C.

Метод поддержки сферы

Фиксированный шаровой сердечник: это основная конструкция этого клапана. Сфера жестко поддерживается двумя неподвижными валами сверху и снизу и не смещается во время работы. Эта структура позволяет:

Применение под высоким давлением: он может выдерживать чрезвычайно высокое давление в трубопроводе, а седло клапана не подвергается чрезмерной деформации из-за среднего давления.

Работа с низким крутящим моментом: даже при высоком давлении крутящий момент открытия и закрытия намного ниже, чем у плавающих шаровых кранов, что облегчает настройку больших приводов.

Длительный срок службы: процесс открытия и закрытия приводит к незначительному износу седла клапана, что значительно продлевает срок службы клапана.

Конструкция канала потока

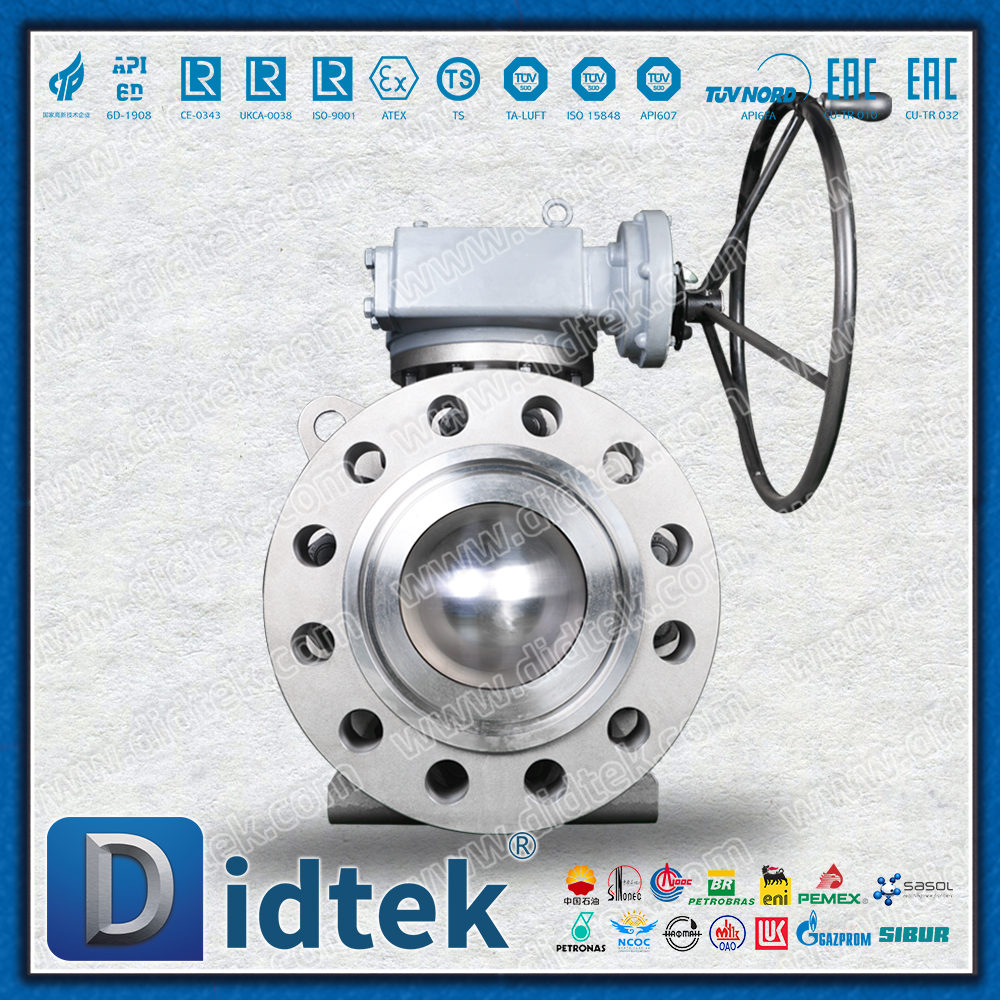

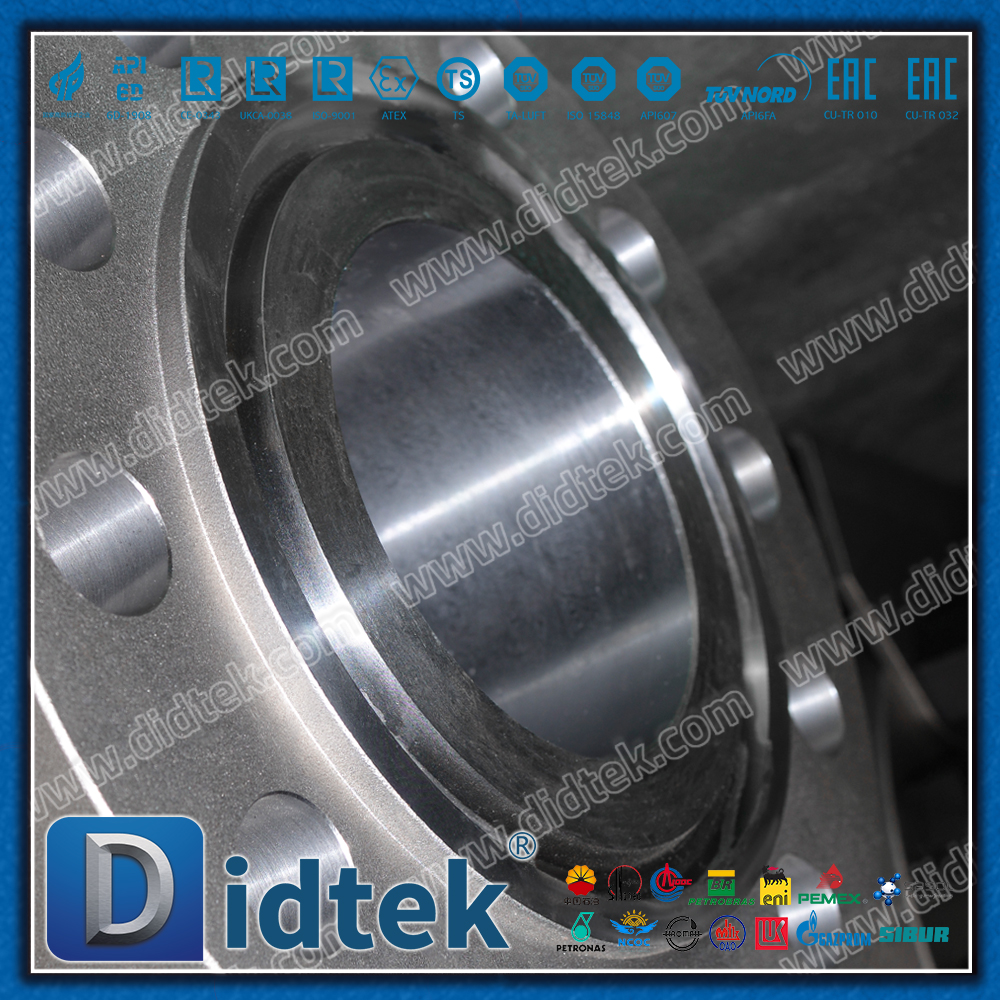

Полнопроходной: диаметр канала внутри клапана практически такой же, как номинальный диаметр подключенного трубопровода. Эта конструкция позволяет:

Нулевая потеря давления: Падение давления при прохождении среды через клапан практически отсутствует.

Пропускная способность шариков. Пропускание очистителей труб или скребковых шаров имеет решающее значение для трубопроводов, требующих регулярной очистки.

Номинальное давление

Высокое давление: эта конструкция обычно соответствует стандартам ANSI класса 600, 900, 1500 или более высокого давления и может применяться в условиях работы под высоким давлением в таких отраслях, как нефть, природный газ и химическое машиностроение.

Способ подключения

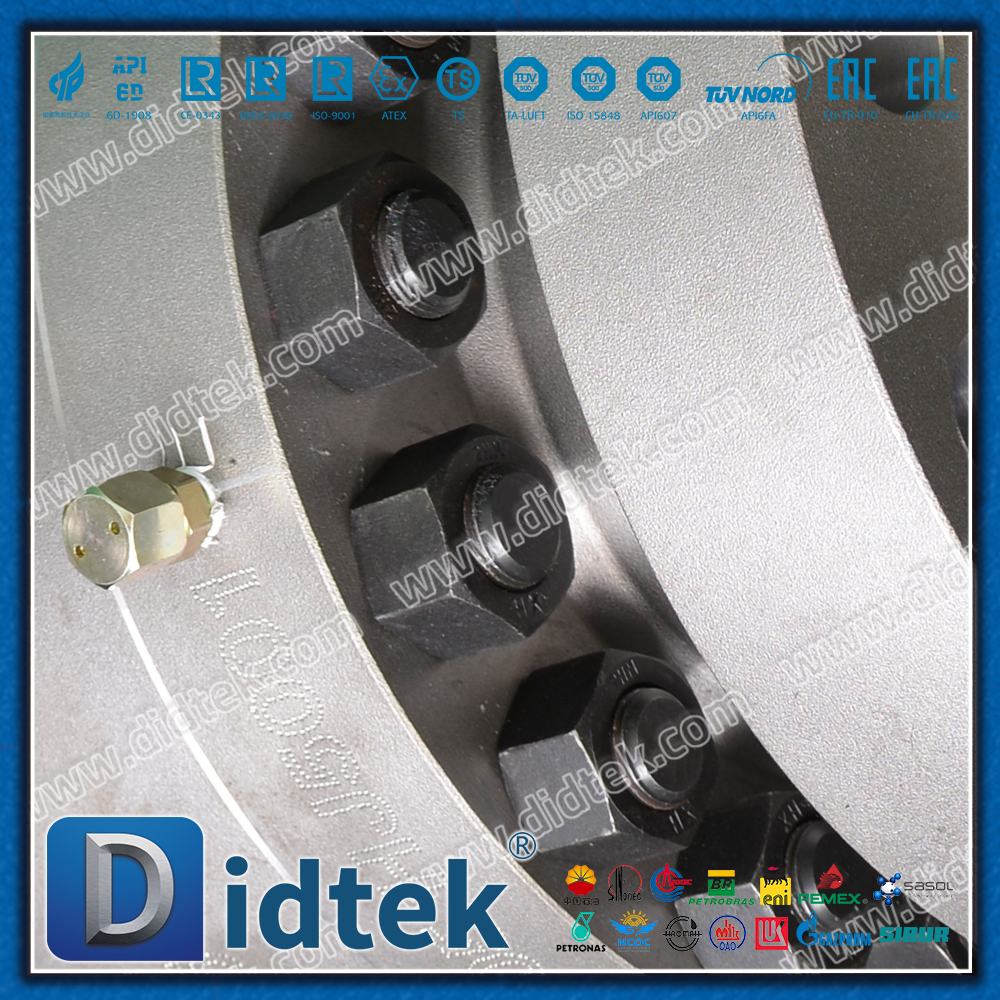

Фланцевое соединение: соединяется с трубопроводной системой через фланцевую пластину и крепится болтами. Это наиболее распространенный и надежный способ соединения в трубопроводах высокого давления большого диаметра, удобный при монтаже, демонтаже и обслуживании, обладающий надежными герметизирующими свойствами.

Краткое описание преимуществ

Высокая прочность и безопасность: корпус клапана из кованой стали A105 и фиксированная конструкция обеспечивают целостность и безопасность клапана при высоком давлении, высокой температуре и ударной нагрузке.

Отличные характеристики уплотнения: фиксированная конструкция обеспечивает равномерную нагрузку на седло клапана под высоким давлением, обеспечивая надежную герметичность и низкий риск внутренней утечки.

Низкое сопротивление потоку и высокая пропускная способность: полнопроходная конструкция в наибольшей степени минимизирует потери энергии во время потока среды.

Простота в эксплуатации и долговечность: подходит для частой эксплуатации, имеет низкие затраты на техническое обслуживание и высокую экономическую эффективность на протяжении всего жизненного цикла.

Универсальность: его можно легко сконфигурировать с помощью редукторов, пневматических, гидравлических или электрических приводов для обеспечения дистанционного автоматического управления.

Типичные сценарии применения

Этот клапан является идеальным выбором для следующих требовательных отраслей промышленности:

Нефть и газ: магистральные трубопроводы, устьевые установки и технологические трубопроводы высокого давления на нефтеперерабатывающих заводах.

Химическая технология и нефтехимия: Реакционное оборудование высокого давления, отсекающее агрессивные или токсичные среды.

Энергетика и энергетика: Системы паро- и водоснабжения высокого давления электростанций.

Морская техника: подводные трубопроводные системы.

Любые условия эксплуатации, требующие нулевых потерь давления, отсечки по высокому давлению и высокой надежности.

Заключение

Этот полнопроходной шаровой кран высокого давления из кованой стали A105 с фланцевым соединением представляет собой промышленное решение для тяжелых условий эксплуатации, предназначенное для критических условий эксплуатации. Сочетая в себе превосходство кованых материалов, стабильность неподвижных сфер и плавность полнопроходной конструкции, он обеспечивает безопасный, эффективный и долговечный контроль жидкости в современных промышленных трубопроводах.

Спецификация дизайна:
