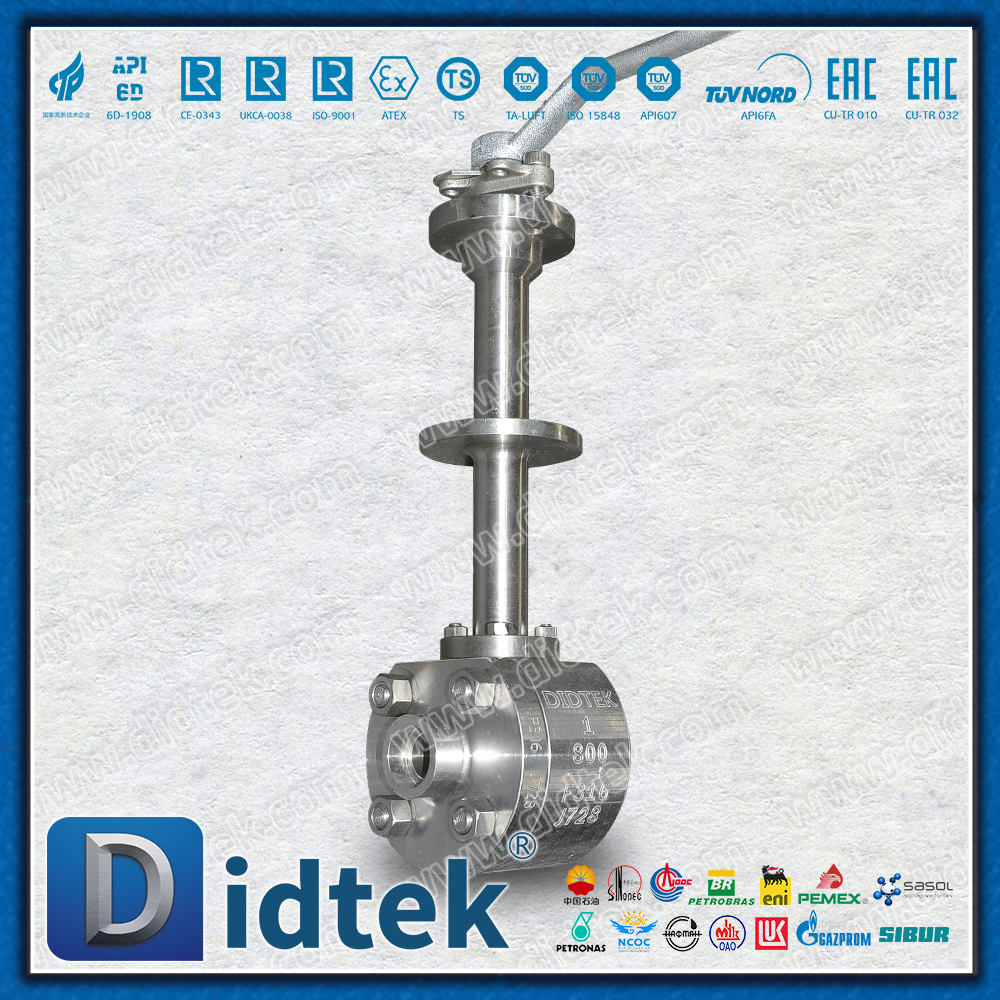

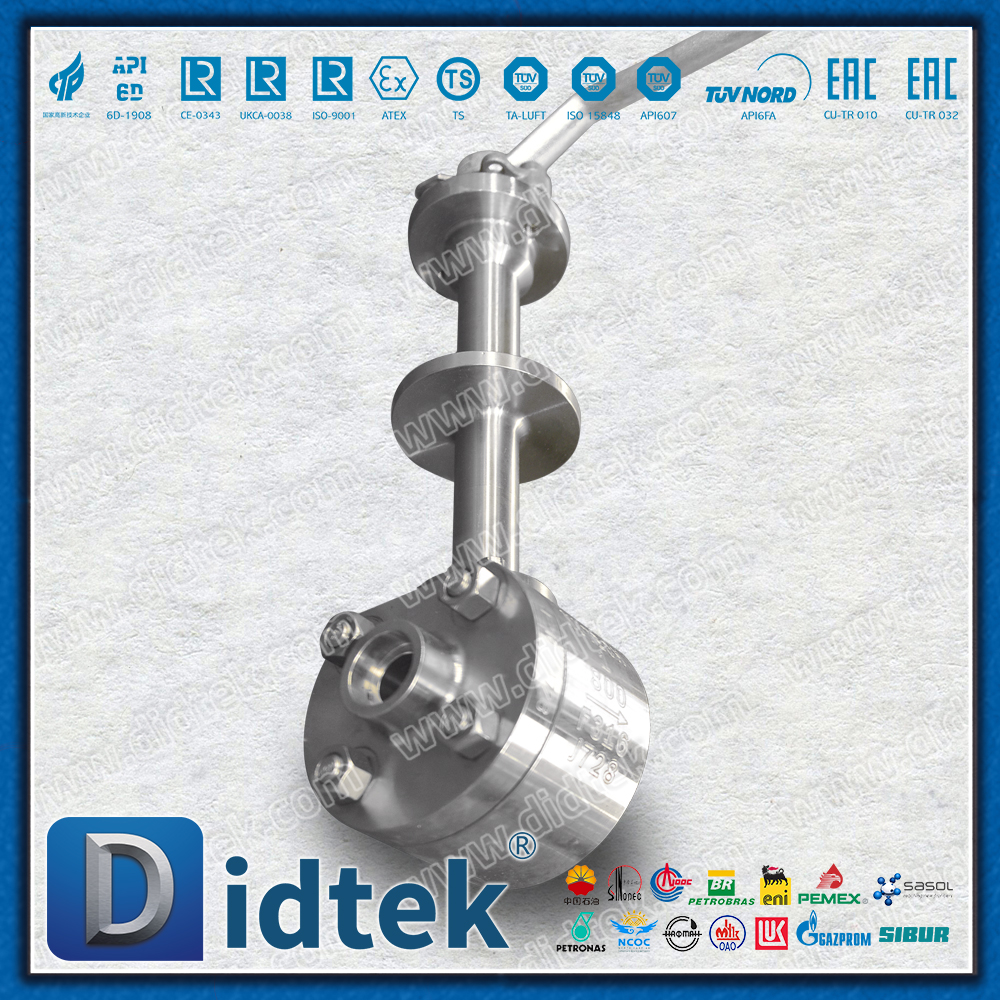

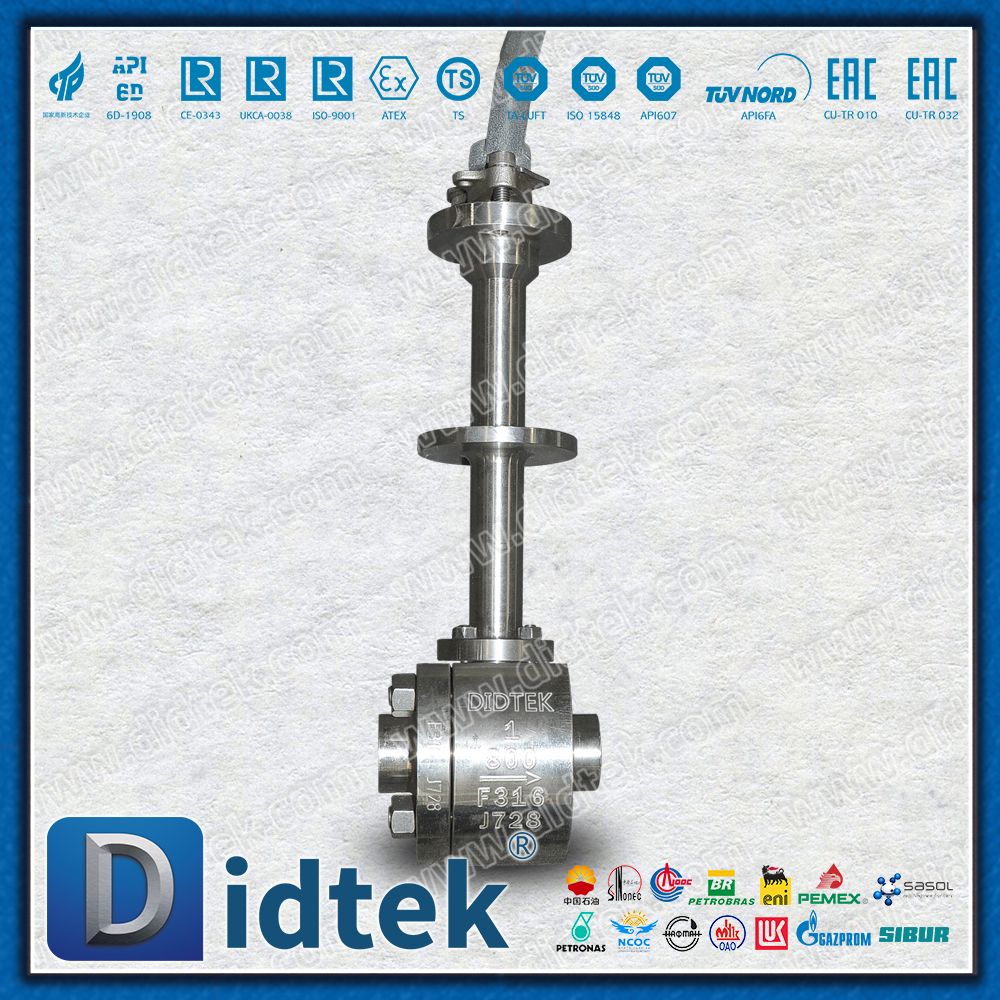

Криогенный шаровой клапан с приварным раструбом седла PCTFE F316

Обзор продукта

Низкотемпературный шаровой кран F316 с седлом клапана из ПХТФЭ с раструбной сваркой представляет собой специальный клапан, специально разработанный для криогенных условий работы. Он использует кованый корпус клапана из нержавеющей стали ASTM A182 F316 и оснащен седлом клапана PCTFE (полихлортрифторэтилен), соединенным с помощью раструбной сварки. Он сохраняет превосходные характеристики герметизации и структурную целостность в условиях чрезвычайно низкой температуры (-196 ℃) и является идеальным решением для обработки криогенных сред, таких как сжиженный природный газ (СПГ), жидкий азот и жидкий кислород.

Технические характеристики

Особенности продукта

1. Специальное низкотемпературное седло клапана из PCTFE.

Адаптивность к сверхнизким температурам

Сохраняет превосходную эластичность и герметичность при температуре -196℃.

Сверхнизкая проницаемость предотвращает повреждение седла клапана, вызванное проникновением среды.

Он обладает превосходной стойкостью к хладотекучести и может сохранять предварительную нагрузку в течение длительного времени.

Выдающиеся механические характеристики

Прочность на сжатие ≥ 70 МПа (в 2–3 раза выше, чем у ПТФЭ)

Имеет высокую твердость и отличную износостойкость.

Химическая совместимость

Устойчив к коррозии большинством кислот, щелочей и растворителей.

Он применим к криогенным средам, таким как СПГ, жидкий азот и жидкий кислород.

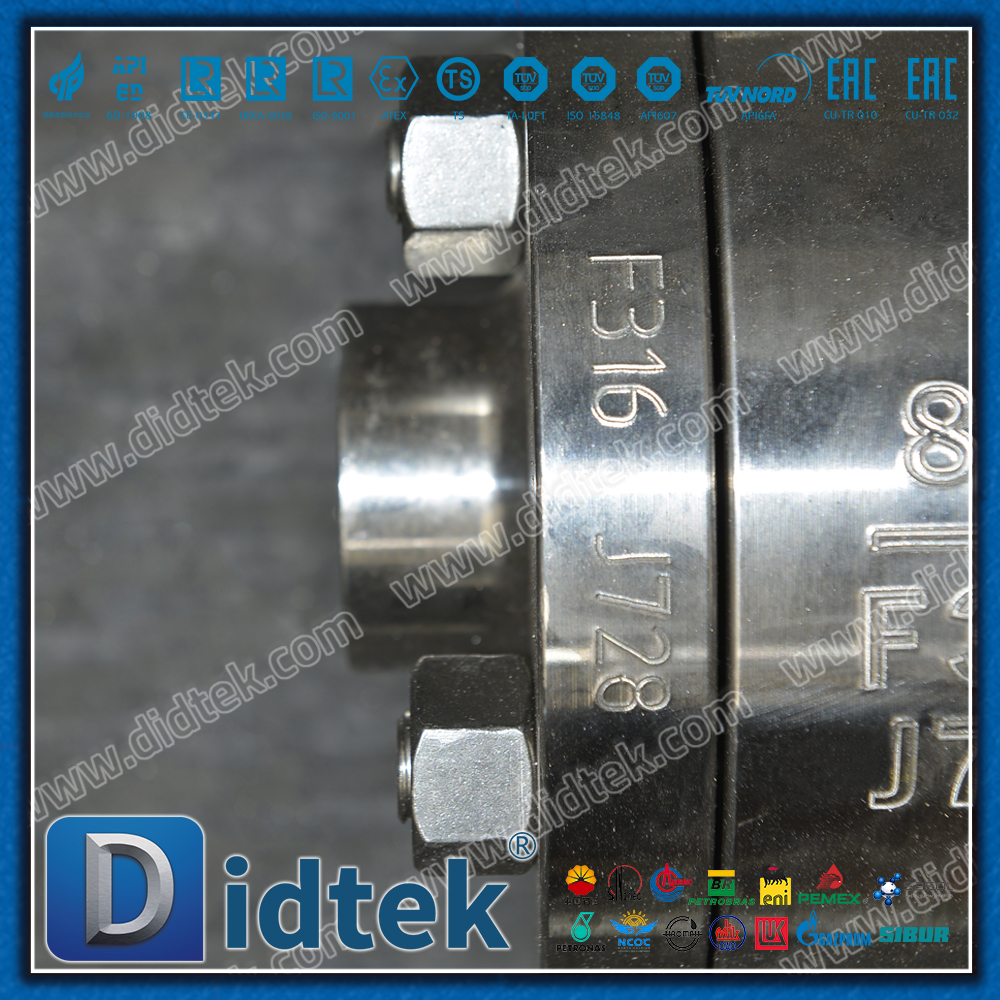

2. Глубокая криогенная обработка нержавеющей стали F316.

Гарантия низкотемпературной прочности

Все несущие детали подвергаются глубокой криогенной обработке при -196℃.

Устранить производственный стресс и стабилизировать организационную структуру

Обеспечить ударную вязкость при низких температурах.

Сертификация материалов

Предоставьте сертификат материала 3.1.

Энергия низкотемпературного удара составляет ≥ 41 Дж при -196 ℃.

3. Конструкция раструбного сварочного соединения.

Постоянное соединение

Он сварен в одно целое с трубопроводной системой для обеспечения соединения с нулевой утечкой.

Подходит для условий работы с высоким давлением и вибрацией.

Экономит место при установке и имеет аккуратный внешний вид

Оптимизация сварки

Конструкция скоса соответствует стандарту ASME B16.25.

Оставьте соответствующий припуск на сварочную усадку.

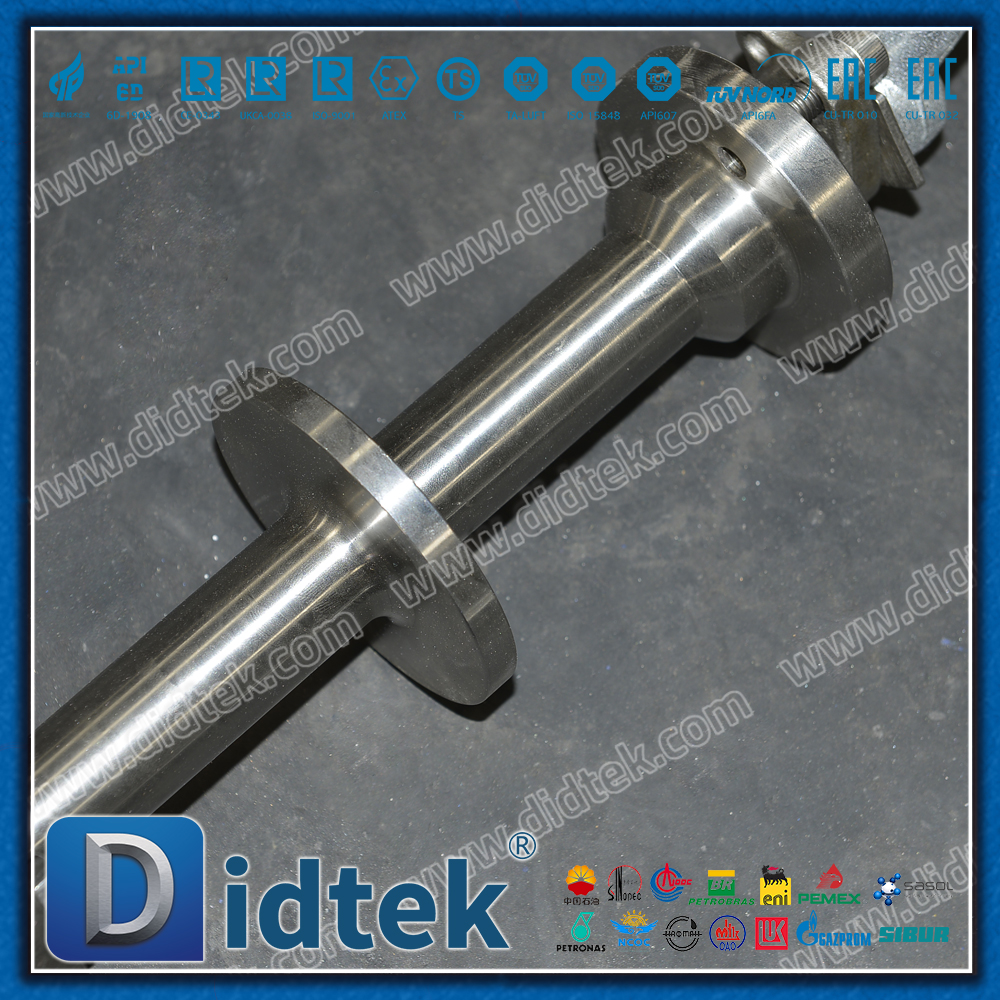

4. Низкотемпературная расширенная структура шейки.

Эффективная теплоизоляция

Выдвиньте горловину клапана, чтобы температура сальника была выше 0 ℃.

Предотвратите застревание штока клапана из-за обледенения.

Доступны стандартная длина и нестандартная длина.

Конструкция холодоизоляции

На внешней поверхности горловины клапана предусмотрено фиксирующее кольцо слоя холодоизоляции.

Удобен для непрерывного устройства холодоизоляционного слоя.

5. Специальная система уплотнений для криогенной обработки.

Многоуровневая упаковка

Основное уплотнение: низкотемпературный гибкий графит.

Вторичное уплотнение: сильфонная конструкция (опция).

Пыленепроницаемое уплотнение: специальный низкотемпературный материал.

Антиблокировочная конструкция

Низкотемпературная компенсация зазора между шаром и седлом клапана

Предотвращение заедания, вызванного низкотемпературной усадкой

Область применения

1. Сжиженный природный газ

Система загрузки и разгрузки терминала приема СПГ

Технологический трубопровод установки сжижения

Контроль входа и выхода резервуара для хранения

Запорный клапан перед испарителем

2. Промышленные газы

Трубопроводы жидкого кислорода/жидкого азота для воздухоразделительных установок

Система подачи и слива резервуара для хранения жидкости

Система погрузки и разгрузки автоцистерн

Вход и выход насоса для перекачки криогенной жидкости

3. Специальные химикаты

Низкотемпературная система растворителей

Специальное устройство для сжижения газа

Ультранизкотемпературное экспериментальное оборудование

4. Новая энергия

Система хранения жидкого водорода

Сверхпроводящая система охлаждения

Аэрокосмическое криогенное топливо

Краткое содержание

Низкотемпературный шаровой кран F316 с раструбным сварным седлом клапана PCTFE, благодаря идеальному сочетанию специально разработанных низкотемпературных материалов, оптимизированной криогенной структуры и точного производственного процесса, обеспечивает криогенную промышленность.

Надежное криогенное уплотнение: седло клапана из PCTFE сохраняет превосходную эластичность при температуре -196℃.

Длительный срок службы: глубокая криогенная обработка обеспечивает низкотемпературную стабильность материала.

Абсолютно безопасное соединение: приварное соединение обеспечивает постоянное отсутствие утечек.

Удобство обслуживания: модульная конструкция обеспечивает быстрое обслуживание.

Этот продукт является идеальным выбором для областей применения СПГ, промышленных газов и криогенной химии. Благодаря своим выдающимся низкотемпературным характеристикам и надежному качеству он обеспечивает безопасную и надежную гарантию при обработке криогенных сред.
