Плавающий шаровой кран с металлическим седлом из нержавеющей стали по стандарту DIN/EN, противовыбросовый стержень

Позиционирование основного продукта

Плавающий шаровой кран из нержавеющей стали, изготовленный строго в соответствии с европейскими стандартами DIN/EN, оснащен металлической жесткой уплотнительной парой и искробезопасной противовыбросовой конструкцией штока клапана. Этот продукт специально разработан для суровых условий работы, таких как высокие температуры, износ и опасные среды. Обеспечивая выдающиеся характеристики уплотнения, он обеспечивает высочайший уровень эксплуатационной безопасности.

Подробности технических характеристик

Основные особенности конструкции

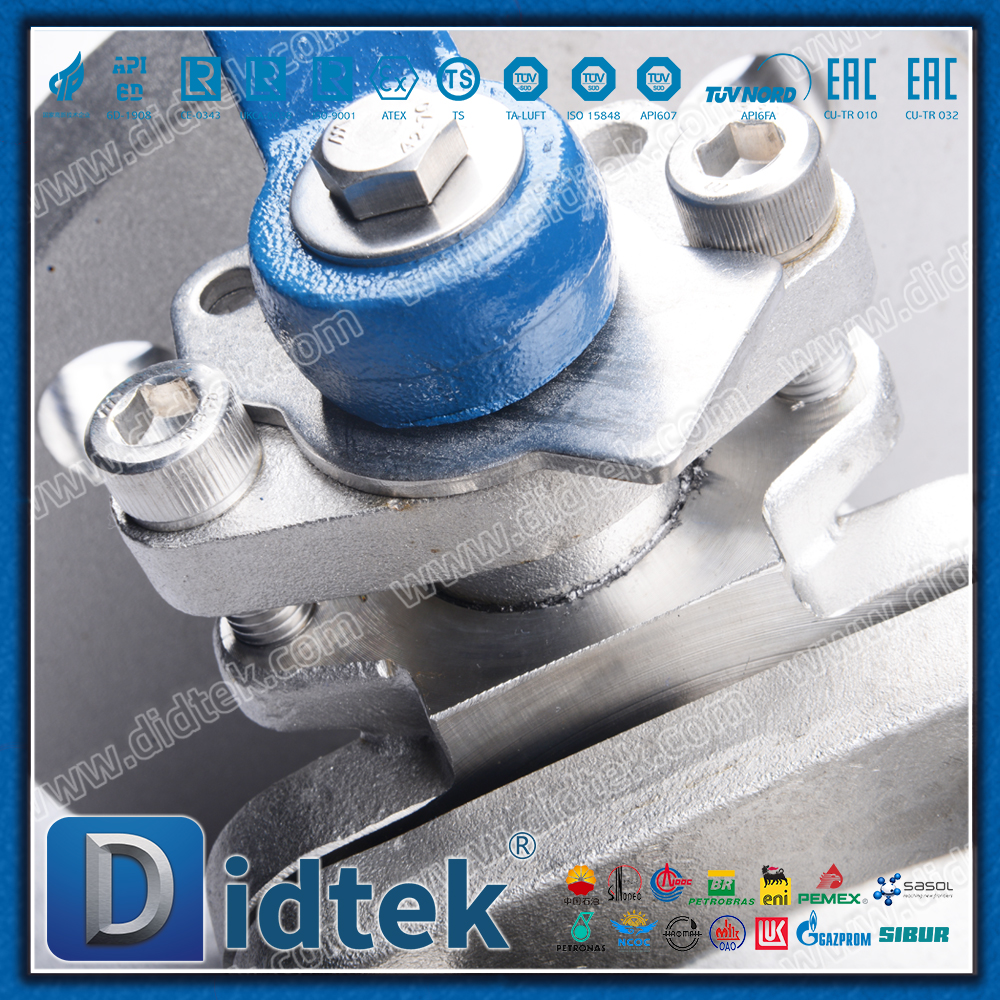

1. Искробезопасный шток противовыбросового клапана.

Шток клапана Т-образной конструкции: Соединение между стержнем клапана и шаром имеет Т-образную конструкцию большого размера. Даже если полость клапана находится под аномальным избыточным давлением или крышка сальника выходит из строя, это может гарантировать, что шток клапана не будет выдут из корпуса клапана под давлением среды.

Двойная гарантия безопасности: поверхность контакта между ступенькой штока клапана и корпусом клапана тщательно обработана для образования механического упора, обеспечивающего второй уровень защиты.

Конструкция с низким коэффициентом трения: поверхность зоны контакта между штоком клапана и уплотнением прошла специальную обработку, обеспечивающую хорошее уплотнение при сохранении низкого рабочего крутящего момента.

2. Высокопроизводительное металлическое жесткое уплотнение.

Многослойная композитная структура

Базовый слой: Подложка из нержавеющей стали.

Переходный слой: буферный слой из сплава на основе никеля.

Рабочая поверхность: металлокерамический слой из карбида вольфрама/карбида хрома.

Твердость поверхности: Твердость уплотняющей поверхности может достигать HRC 68-72.

Функция самошлифования: шарик и седло клапана самошлифоваются в процессе открытия и закрытия, обеспечивая долговременную надежность уплотнения.

3. Строго соблюдайте стандарты DIN/EN.

Стандартизация размеров: расстояние между фланцами, конструктивная длина и т. д. полностью соответствуют стандартам серии DIN EN 558.

Эталон давления: номинальное давление-температура строго соответствует стандарту DIN EN 12516.

Спецификация испытаний: Проведение строгих испытаний под давлением и проверка производительности в соответствии со стандартом DIN EN 12266-1.

4. Оптимизация конструкции плавающего шара.

Повышенная сила уплотнения: под действием среднего давления шарик автоматически прижимается к седлу клапана на выпускном конце, образуя самоусиливающееся уплотнение.

Возможность двунаправленного уплотнения: тщательно разработанный предварительный натяг обеспечивает надежное двунаправленное уплотнение клапана.

Подшипники с низким крутящим моментом: использование материалов подшипников с низким коэффициентом трения значительно снижает рабочий крутящий момент.

Подробное объяснение преимуществ производительности

Показатели безопасности

Абсолютная безопасность штока клапана: противовыбросовая конструкция полностью исключает риск вылета штока клапана, обеспечивая безопасность персонала и оборудования.

Пожаробезопасность: металлическая герметичная конструкция естественно пожаробезопасна и сертифицирована по API 607.

Антистатический дизайн: встроенное антистатическое устройство, обеспечивающее соответствие значения сопротивления между шаром и корпусом клапана стандартным требованиям.

Долговечность

Устойчивость к высоким температурам: металлическая уплотнительная конструкция выдерживает рабочие условия при температуре выше 550 ℃.

Износостойкость и устойчивость к коррозии: сверхтвердая уплотнительная поверхность в сочетании с корпусом клапана из нержавеющей стали выдерживает износ частиц и среднюю коррозию.

Долговечная конструкция: срок службы в тяжелых условиях работы в 3–5 раз превышает срок службы клапанов с мягким уплотнением.

Сохраняйте преимущества

Модульная конструкция: ключевые компоненты имеют модульную конструкцию, что делает обслуживание и замену удобными.

Онлайн-обслуживание: некоторые структуры поддерживают онлайн-обслуживание, чтобы сократить время простоя.

Стандартизированные запасные части: соответствуют стандартам DIN/EN, запасные части легко доступны и имеют высокую степень взаимозаменяемости.

Типичные области применения

Химическое машиностроение и нефтехимическая промышленность

Высокотемпературный нефте- и газопровод

Система транспортировки катализатора

Сильный контроль растворяющей среды

Энергетика и электричество

Паровая система электростанции

Трубопровод питательной воды котла

Высокотемпературная очистка дымовых газов

Металлургия и горное дело

Трубопровод для транспортировки пылевидного угля

Система контроля целлюлозы

Высокотемпературная обработка газа

Специальная промышленность

Сжигание отходов для производства электроэнергии

Высокотемпературная масляная система теплопередачи

Технологические трубопроводы в тяжелых условиях эксплуатации

Руководство по выбору и настройке

Стандартная конфигурация

Противовыбросовая система штока клапана

Металлическая пара с жестким уплотнением

Антистатическое устройство

Проектирование пожарной безопасности

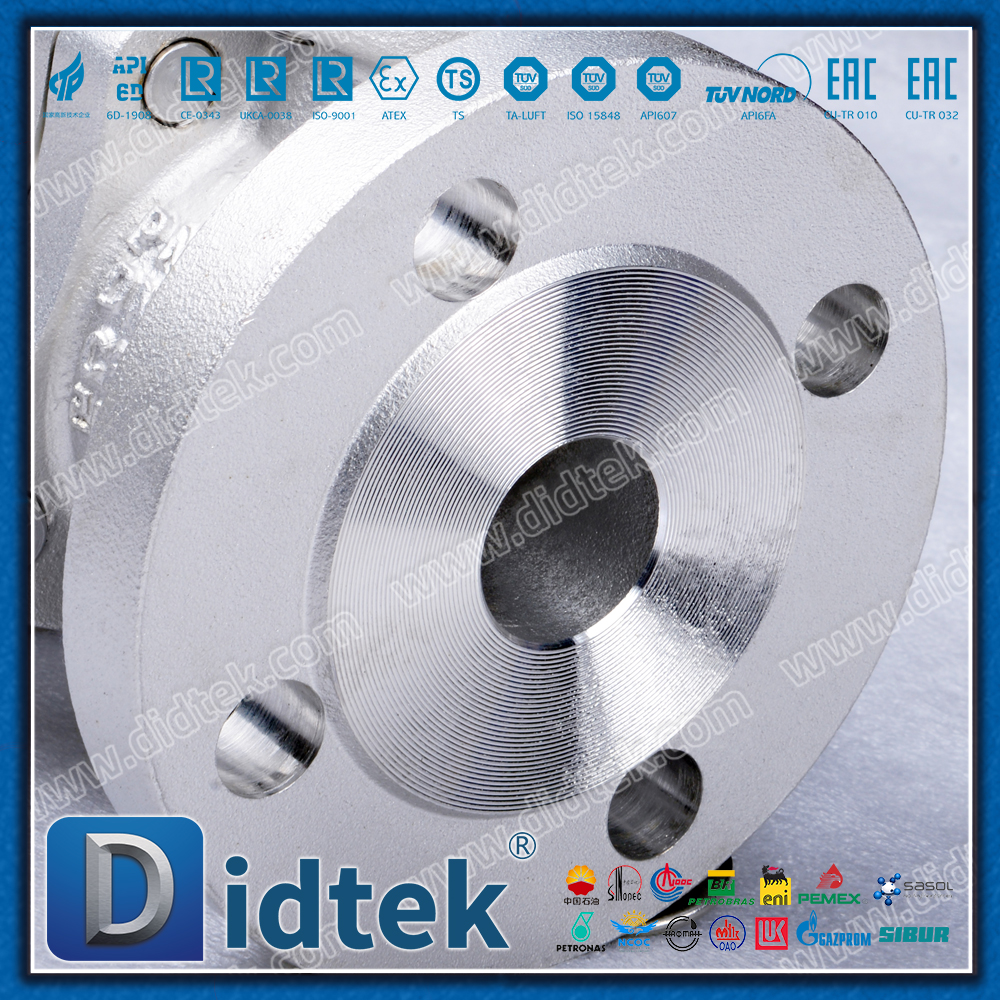

Фланцевое соединение стандарта DIN

Дополнительная конфигурация

Удлиненная крышка клапана: используется для изоляции при высоких или низких температурах.

Привод: Ручной редуктор/пневматический/электрический привод.

Запирающее устройство: используется для безопасной блокировки открытого и закрытого состояний клапана.

Специальное покрытие: антикоррозийное покрытие внутренней полости или специальная обработка внешней поверхности.

Дренаж/Выхлоп: Разгрузочный интерфейс корпуса клапана

Краткое изложение технической ценности

Плавающий шаровой кран с противовыбросовым штоком клапана из нержавеющей стали с металлическим жестким уплотнением по стандарту DIN/EN, благодаря идеальному сочетанию искробезопасной конструкции и системы европейского стандарта, обеспечивает промышленным пользователям

Высочайший уровень безопасности: конструкция штока клапана с защитой от выброса полностью исключает серьезные угрозы безопасности.

Превосходная адаптируемость к условиям работы: металлическая уплотнительная конструкция выдерживает экстремальные температуры и абразивные среды.

Гарантия соответствия стандартам: Полное соответствие стандартам DIN/EN для обеспечения качества и взаимозаменяемости продукции.

Длительный срок службы: высококачественные материалы и точное изготовление обеспечивают длительную надежную работу.

Этот продукт особенно подходит для критических точек применения с чрезвычайно высокими требованиями к безопасности и надежности, таких как высокая температура, высокое давление и опасные среды. Это гарант безопасности условий труда с высоким риском в перерабатывающих отраслях.
