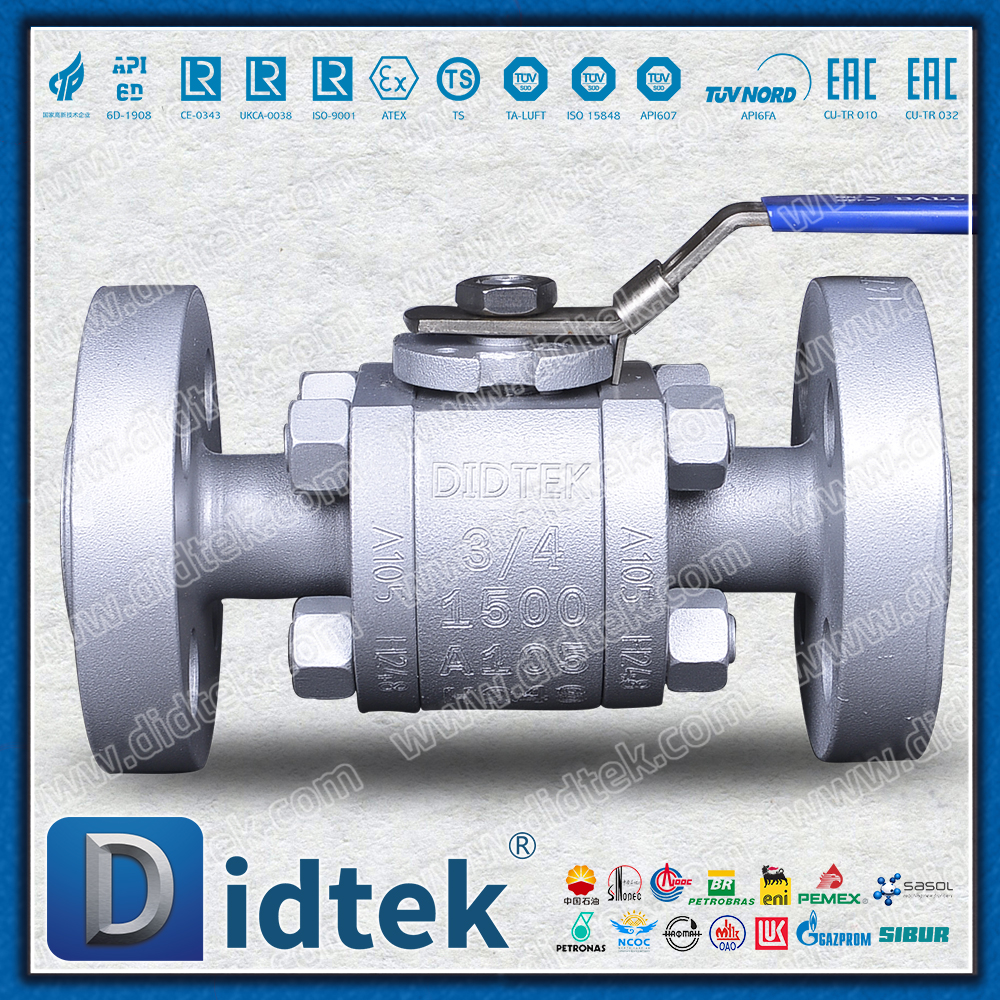

Обзор продукта
Поплавковый шаровой кран высокого давления бокового монтажа API 6D A105 RTJ 1500LB представляет собой специальный клапан для трубопроводов высокого давления, изготовленный строго в соответствии со стандартом API 6D. В нем используется корпус клапана из кованой стали ASTM A105 и кольцевое уплотнение поверхности соединения, специально разработанное для условий работы под высоким давлением класса 1500. В сочетании с удобством обслуживания благодаря боковой конструкции и надежным уплотнением плавающего шара, это идеальное отрезное оборудование для трубопроводов высокого давления в нефтяной, газовой и химической промышленности.
Технические характеристики
| Категория параметра | техническая спецификация |
| Стандарты проектирования и производства | API 6D |
| Номинальное давление и температура | АСМЭ Б16.34 |
| Материал корпуса клапана | Кованая сталь ASTM A105 |
| Номинальное давление | Класс 1500 |
| Способ подключения | Поверхность кольцевого соединения RTJ (ASME B16.5) |
| Структурная форма | боковой (из двух частей) |
| Сферическая структура | дизайн плавающего шара |
| Режим работы | Руководство/редуктор/привод |
| Диапазон температур | от -29℃ до +425℃ |
| Проектирование противопожарной защиты | API 6FA/API 607 |
| Уровень утечки | API 598/ISO 5208, уровень А |
Особенности продукта
1. Сертификация стандарта API 6D.
Специальный стандарт трубопроводной арматуры: весь процесс проектирования, производства и испытаний соответствует спецификациям API 6D.
Сертификация системы качества: имеет лицензию на использование логотипа API 6D.
Отслеживание материалов: Полная система отслеживания материалов.
2. Корпус клапана высокого давления из кованой стали A105.
Адаптивность к высокому давлению: специально разработан для условий эксплуатации с высоким давлением класса 1500.
Преимущества поковок: оптимизированное направление потока зерна, отсутствие дефектов отливки, отличная несущая способность.
Механические свойства: Предел прочности ≥ 485 МПа, предел текучести ≥ 250 МПа.
3. Кольцевое соединительное уплотнение RTJ.
Надежное уплотнение под высоким давлением: металлические кольцевые прокладки обеспечивают высочайший уровень уплотнения.
Противовыбросовая конструкция: структура кольцевой канавки обеспечивает безопасность и надежность прокладки под давлением.
Стандартная совместимость: Соответствует стандарту размеров кольцевых соединений ASME B16.5.
4. Боковая конструкция для обслуживания.
Онлайн-техническое обслуживание: корпус клапана открывается сбоку, и внутренние компоненты можно заменить онлайн.
Компактный дизайн: экономит больше места по сравнению с конструкцией верхнего монтажа.
Надежное уплотнение: в соединении корпуса клапана используются спирально навитые прокладки.
5. Конструкция с плавающим шаром высокого давления.
Самоукрепляющееся уплотнение: давление среды подталкивает шар к седлу клапана. Чем выше давление, тем плотнее уплотнение.
Двунаправленное уплотнение: тщательно продуманная предварительная нагрузка обеспечивает надежную двустороннюю блокировку.
Низкое сопротивление потоку: полнопроходная конструкция с минимальной потерей давления.
Область применения
1. Нефть и газ
Трубопроводы сбора и транспортировки нефти и газа высокого давления
Устьевое оборудование и деревья добычи нефти
Компрессорная станция и станция регулирования давления
2. Химический процесс
Реакционное устройство высокого давления
Завод синтеза аммиака и карбамида
Реакционная система полимеризации под высоким давлением
3. Энергия и электричество
Котельная система высокого давления
Паропроводный трубопровод
Система водоснабжения высокой температуры и высокого давления
4. Промышленные системы
Гидравлическая система высокого давления
Промышленная система сжатия газа
Высоковольтное испытательное устройство
Краткое содержание
Плавающий шаровой кран высокого давления с боковым креплением API 6D A105 RTJ 1500LB идеально сочетает в себе строгие стандарты API, высококачественный выбор материалов и профессиональную конструкцию для высокого давления, предоставляя промышленным пользователям:
Абсолютная надежность при высоком давлении: класс давления 1500, выдающаяся способность выдерживать давление.
Соответствие стандартам: полная сертификация API 6D обеспечивает надежное качество.
Удобство обслуживания: боковая конструкция обеспечивает быстрое оперативное обслуживание.
Длительный срок службы: рассчитан на 30 лет с минимальными затратами на техническое обслуживание.
Этот продукт является идеальным выбором для трубопроводных систем высокого давления, технологического оборудования и энергетических устройств, обеспечивая наиболее надежное решение для отключения при высоком давлении для управления промышленными жидкостями.
| Бренд | ДИДТЕК |
| Структура | Мяч |
| Материал клапана | Didtek поставляет литой стали, нержавеющей стали, специальных сплавов, CI, DI и т. д. |
| Тип клапана | Didtek производит шаровой кран |
| Тест клапана | 100% количество проверено перед поставкой |
| Гарантия на клапан | 18 месяцев после поставки и 12 месяцев после установки |
| Конструкция клапана | Шаровой клапан |
| Доставка клапана | 15 - 30 дней |
| Образец клапана | Образец доступен Didtek Valve |
| Цвет клапана | Запрос клиента |
| Упаковка клапана | Фанерный корпус для шарового клапана |
| минимальный заказ | 1 комплект |
| Сертификат клапана | API6D/CE/ISO9001/ISO14001 |
| Место происхождения | Чжэцзян, Китай (материк) |
| Детали доставки: | Отправлено через 15-30 дней после оплаты. |
| Port | Шанхай или Нинбо |
| Условия оплаты | Л/К, Д/А, Д/П, Т/Т, западное соединение |
