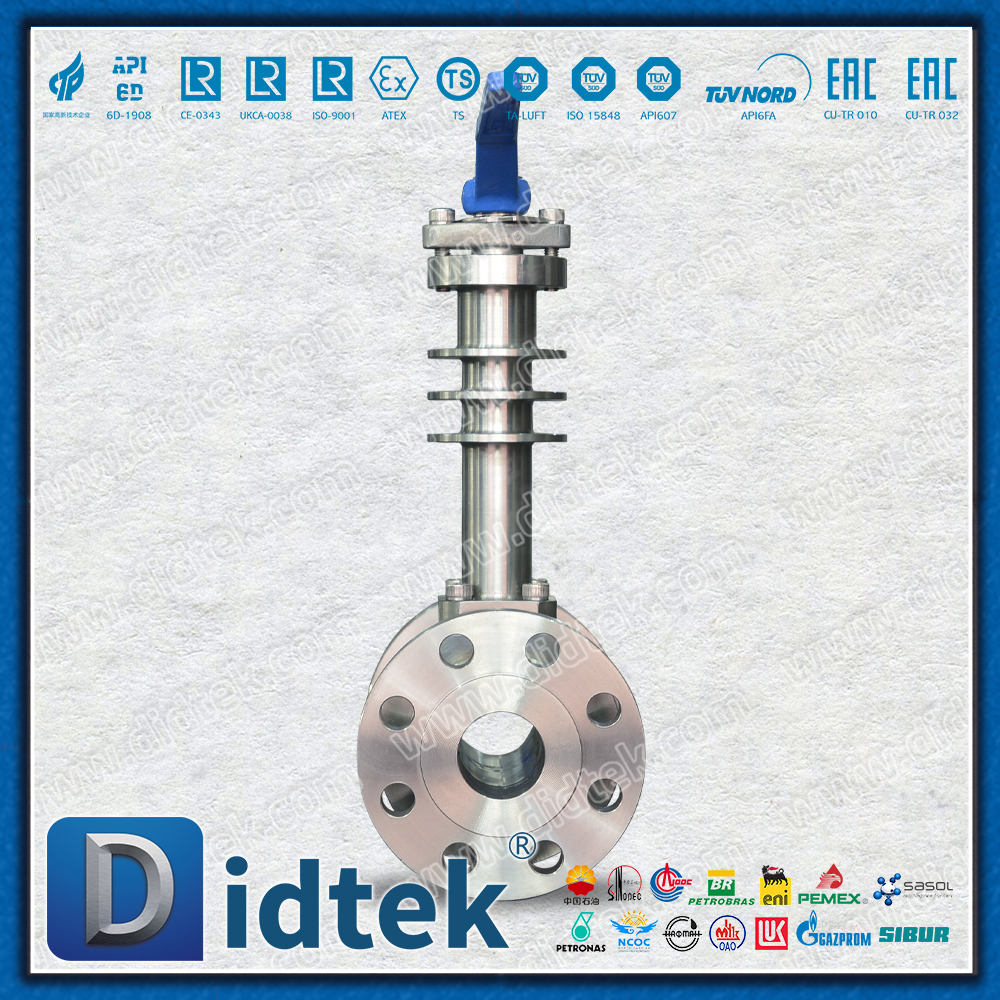

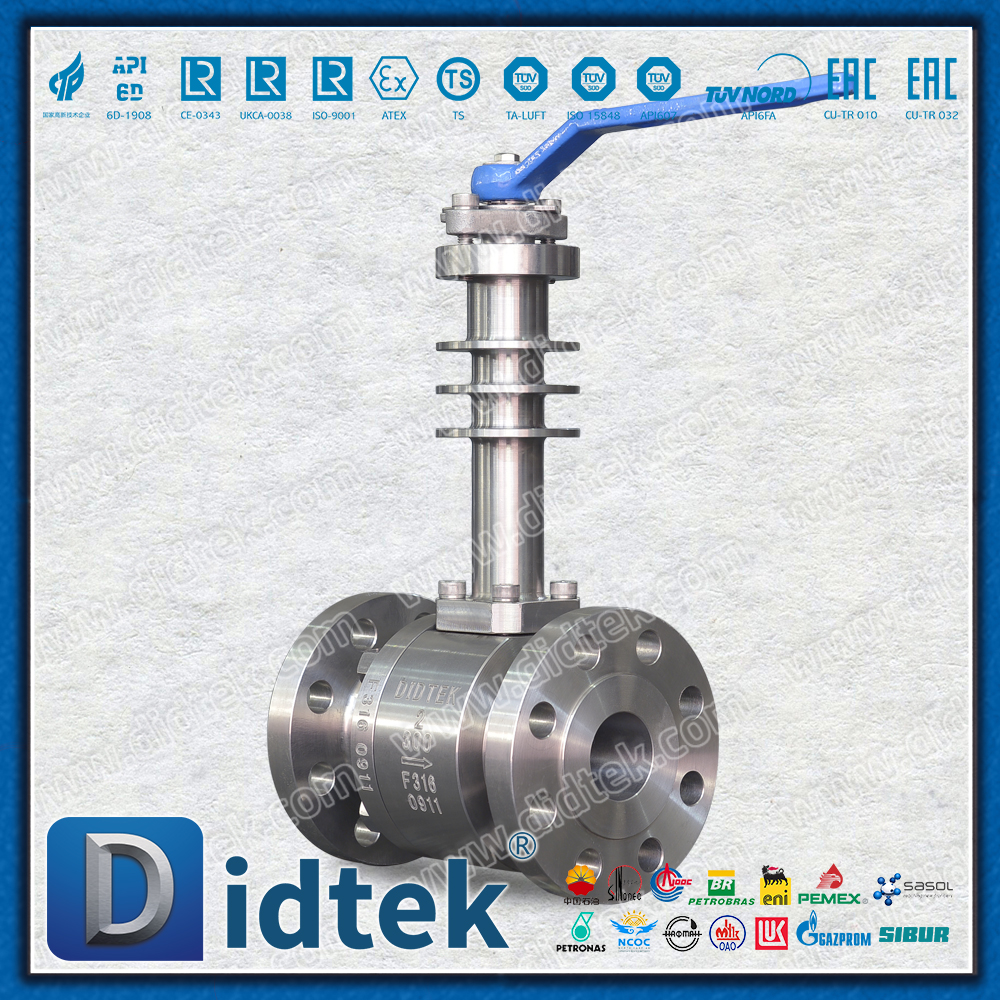

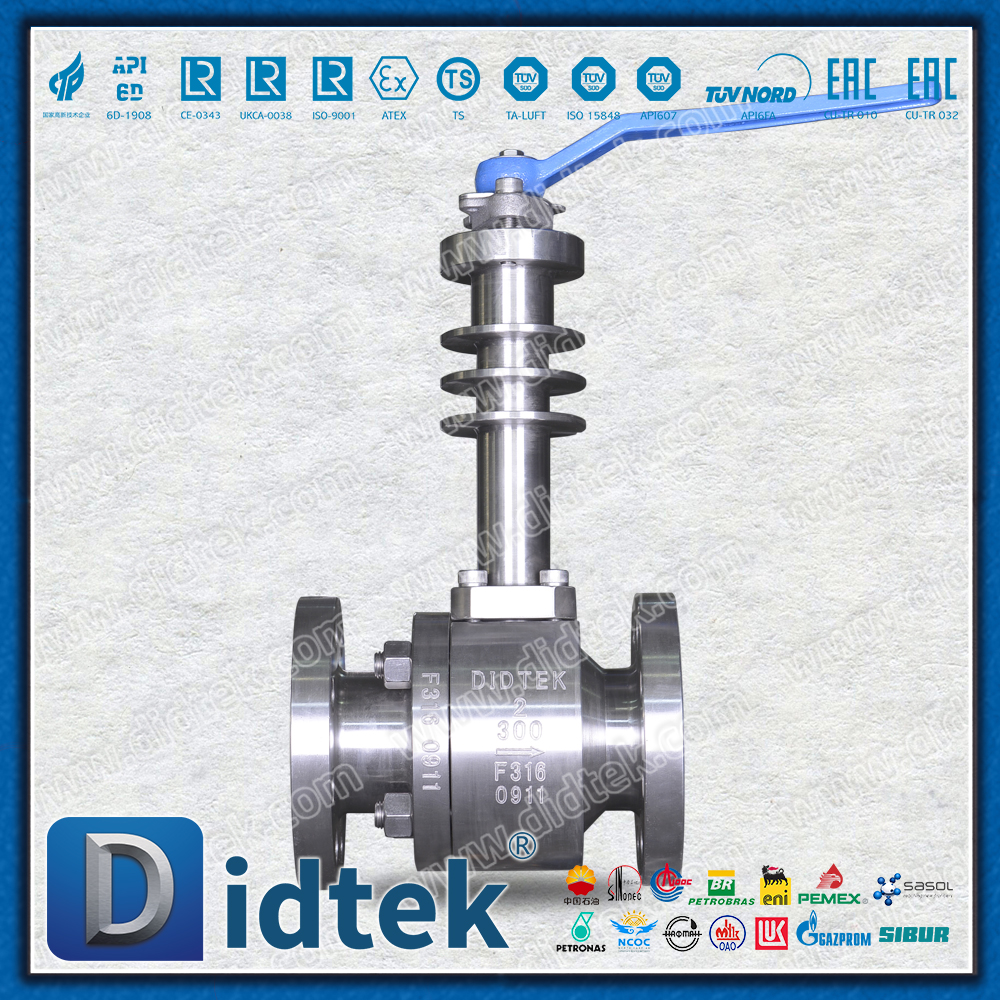

F316 545 ℃ Высокотемпературный охлаждающий ребристый металл к металлическому шаровому клапану с плавающей запятой

Позиционирование основного продукта

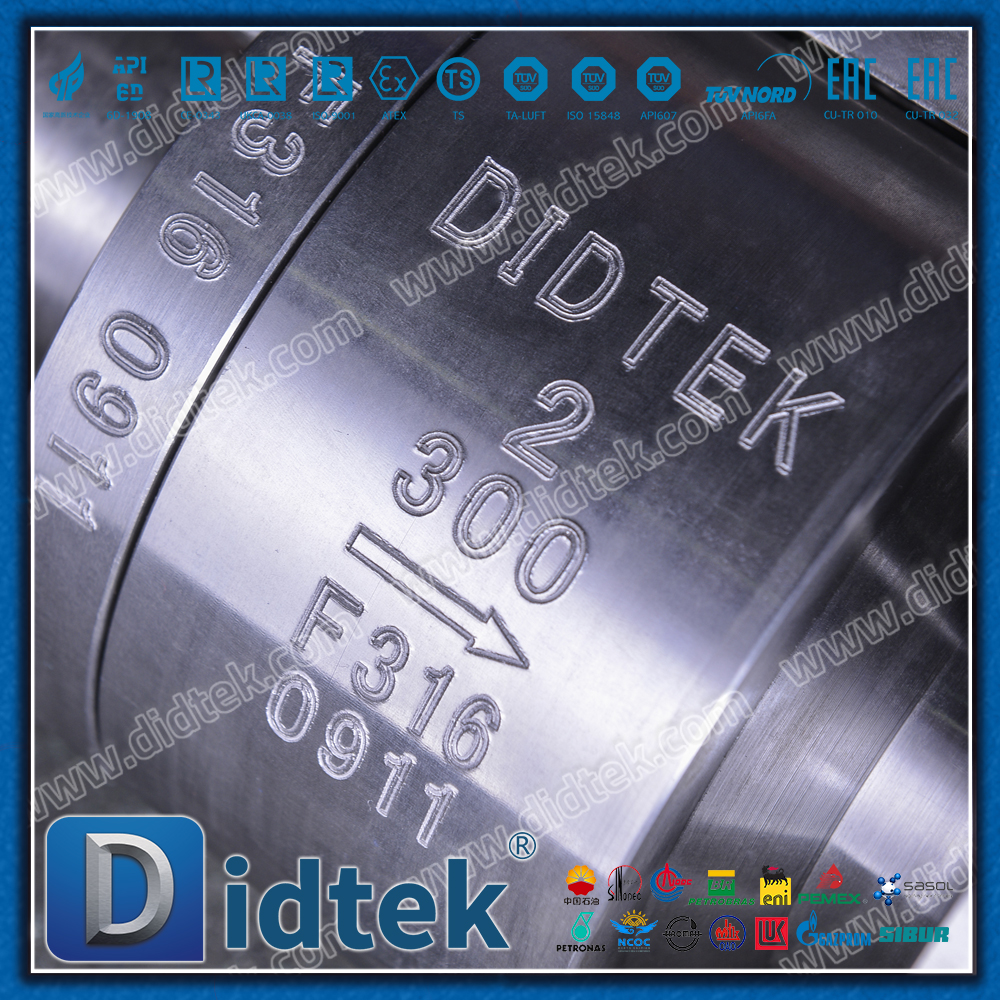

Специальный шаровой кран, специально разработанный для условий работы при сверхвысоких температурах, имеет корпус из кованой стали ASTM A182 F316, встроенные ребра для отвода тепла и систему жесткого уплотнения «металл по металлу». Он может стабильно работать в условиях сверхвысокой температуры (545 ℃), обеспечивая безопасное отключение и надежный контроль над высокотемпературными средами.

Таблица параметров технических характеристик

Основные особенности конструкции

1. Система жесткого металлического уплотнения, выдерживающая сверхвысокие температуры.

Пара уплотнений из специального сплава

Сфера: основание F316 + сплав Stellite 6, напыленный сверхзвуковым методом.

Седло клапана: подпружиненное Inconel 718 + уплотнительная поверхность Stellite 21.

Конструкция тепловой компенсации

Группа дисковых пружин используется для компенсации разницы в тепловом расширении при высоких температурах.

Убедитесь, что удельное давление уплотнения остается постоянным на протяжении всего процесса от комнатной температуры до 545 ℃.

Процесс обработки поверхности

Уплотняющая поверхность отполирована до зеркального блеска Ra≤0,2 мкм.

Градиент твердости: поверхность HRC 58-62, основа HRC 28-32.

2. Интегрированная система ребер рассеивания тепла.

Высокоэффективная конструкция рассеивания тепла

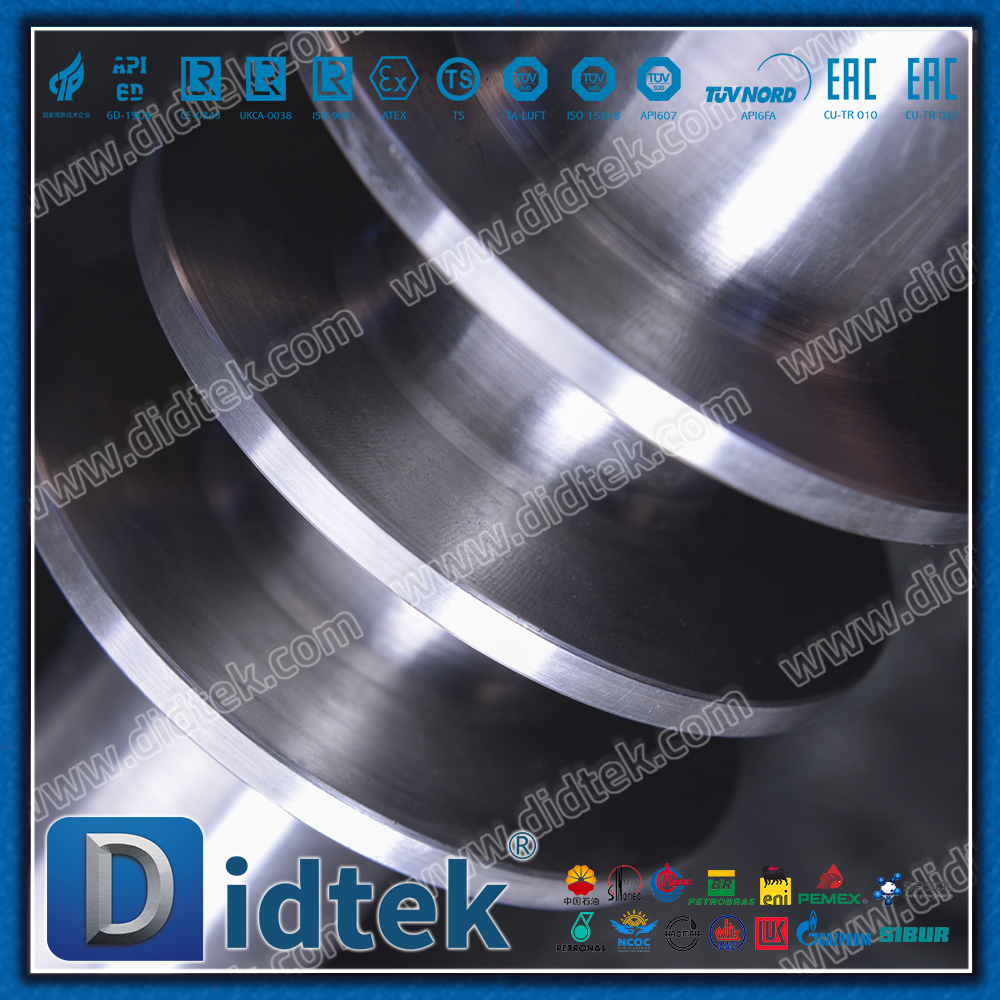

Радиальные ребра рассеивания тепла встроены в область крышки клапана, что увеличивает площадь рассеивания тепла на 300 %.

Форма и расстояние между плавниками оптимизированы с помощью вычислительной гидродинамики (CFD).

Эффект контроля температуры

Температура в области штока клапана снижается на 200-250 ℃ (по сравнению с конструкцией без теплоотвода).

Рабочая температура сальника должна контролироваться ниже 345 ℃.

Структурная целостность

Ребра и крышка клапана откованы целиком, без концентрации термических напряжений.

Он обладает превосходной термостойкостью и может адаптироваться к частым температурным ударам.

3. Усовершенствованная система высокотемпературной упаковки.

Многослойное комбинированное уплотнение

Основное уплотнение: усиленное гибкое графитовое кольцо, термостойкость 650 ℃.

Промежуточное уплотнение: вторичное сильфонное уплотнение Inconel 718.

Пыленепроницаемое уплотнение: специальная набивка из керамического волокна.

Автоматический компенсационный механизм

Дисковая пружина в сборе обеспечивает постоянное усилие зажима.

Поддержка онлайн-пополнения наполнителя

Подробное объяснение преимуществ производительности

Высокотемпературная производительность

Стабильность материала: F316 можно использовать в течение длительного времени при температуре 545 ℃, обеспечивая контроль выделения σ-фазы.

Надежность уплотнения: после 1000 испытаний на термический цикл (комнатная температура ↔545 ℃) он по-прежнему сохраняет класс уплотнения ANSI B16.104 класса V.

Эксплуатационная стабильность: Скорость изменения крутящего момента при высоких температурах составляет менее 15 %.

Производительность рассеивания тепла

Измеренные данные

Когда температура среды составляет 545 ℃, температура в области уплотнения штока клапана составляет ≤345 ℃.

Температура интерфейса установки привода составляет ≤200 ℃.

Срок службы

Срок службы набивки увеличивается в 3-5 раз.

Срок службы подшипниковой системы увеличивается в 2-3 раза.

Показатели безопасности

Пожарная безопасность: Пройдено испытание на огнестойкость по стандарту API 607 ​​версии 4.

Антистатический дизайн: высокотемпературная антистатическая система, значение сопротивления < 10 Ом.

Аварийное уплотнение: стандартно оснащено системой аварийного впрыска герметика.

Типичные области применения

Нефтехимическая промышленность

Система реакционной регенерации установки каталитического крекинга

Высокотемпературные нефте- и газопроводы для установок замедленного коксования

Впускной и выпускной трубопроводы печи крекинга этилена

Энергия и электричество

Главная паровая система ультрасверхкритических установок

Выхлопная система газовой турбины

Вход и выход котла-утилизатора

Металлургическая промышленность

Система рекуперации коксового газа

Высокотемпературная система очистки дымовых газов

Контроль среды в печах термообработки

Специальные поля

Солнечная система производства тепловой энергии

Вспомогательная система атомной электростанции

Система высокотемпературного теплоносителя для химических процессов

Краткое содержание

Плавающий шаровой клапан F316 с металлическими ребрами и жестким уплотнением, обеспечивающий отвод тепла при высоких температурах, благодаря многомерным инновациям в области материаловедения, термодинамического проектирования и технологии уплотнений обеспечивает:

Возможность работы в экстремальных температурах: стабильная работа при сверхвысоких температурах 545 ℃.

Революционное решение по отводу тепла: встроенные ребра отвода тепла обеспечивают температурную безопасность ключевых компонентов.

Надежная гарантия уплотнения: система уплотнений из специального сплава подходит для экстремальных условий работы.

Длительный срок службы: срок службы увеличивается в 3–5 раз при высоких температурах.

Применимые группы клиентов: Критические трубопроводные системы, работающие в условиях сверхвысоких температур в таких отраслях, как нефтехимия, энергетика и металлургия.
