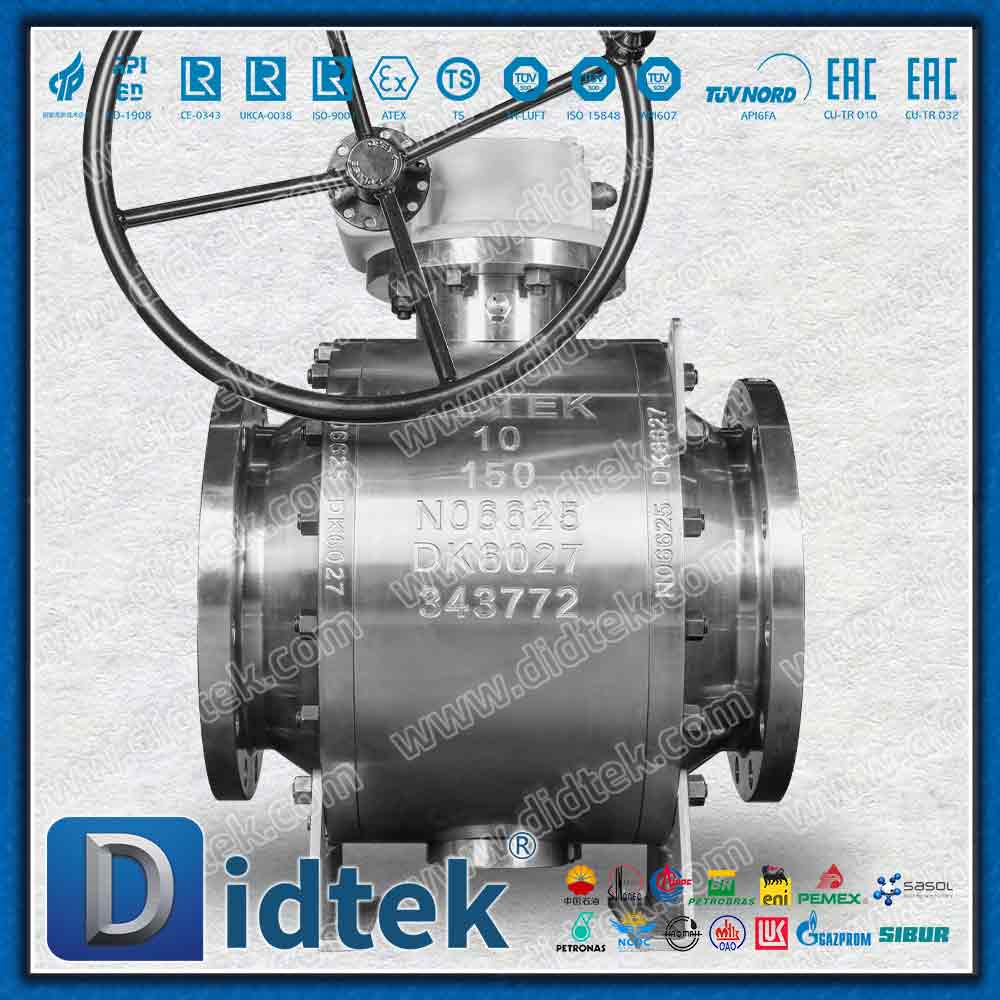

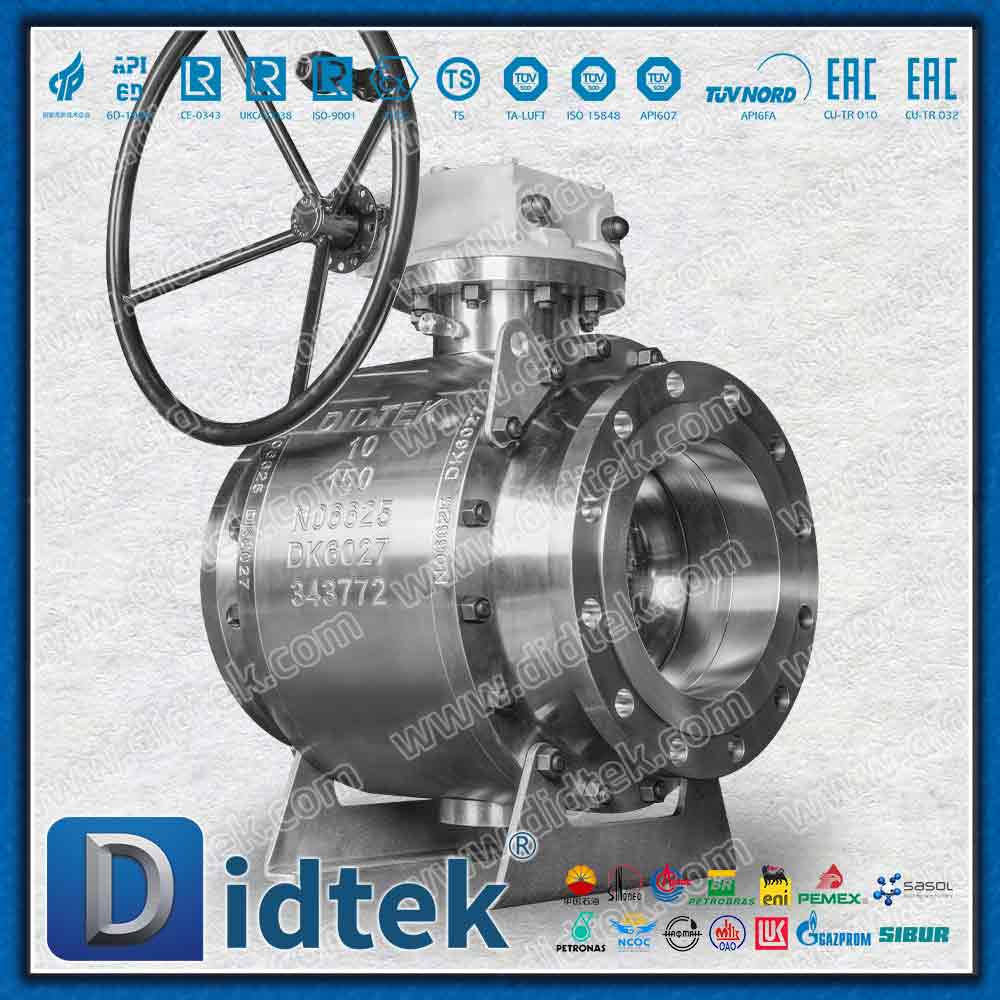

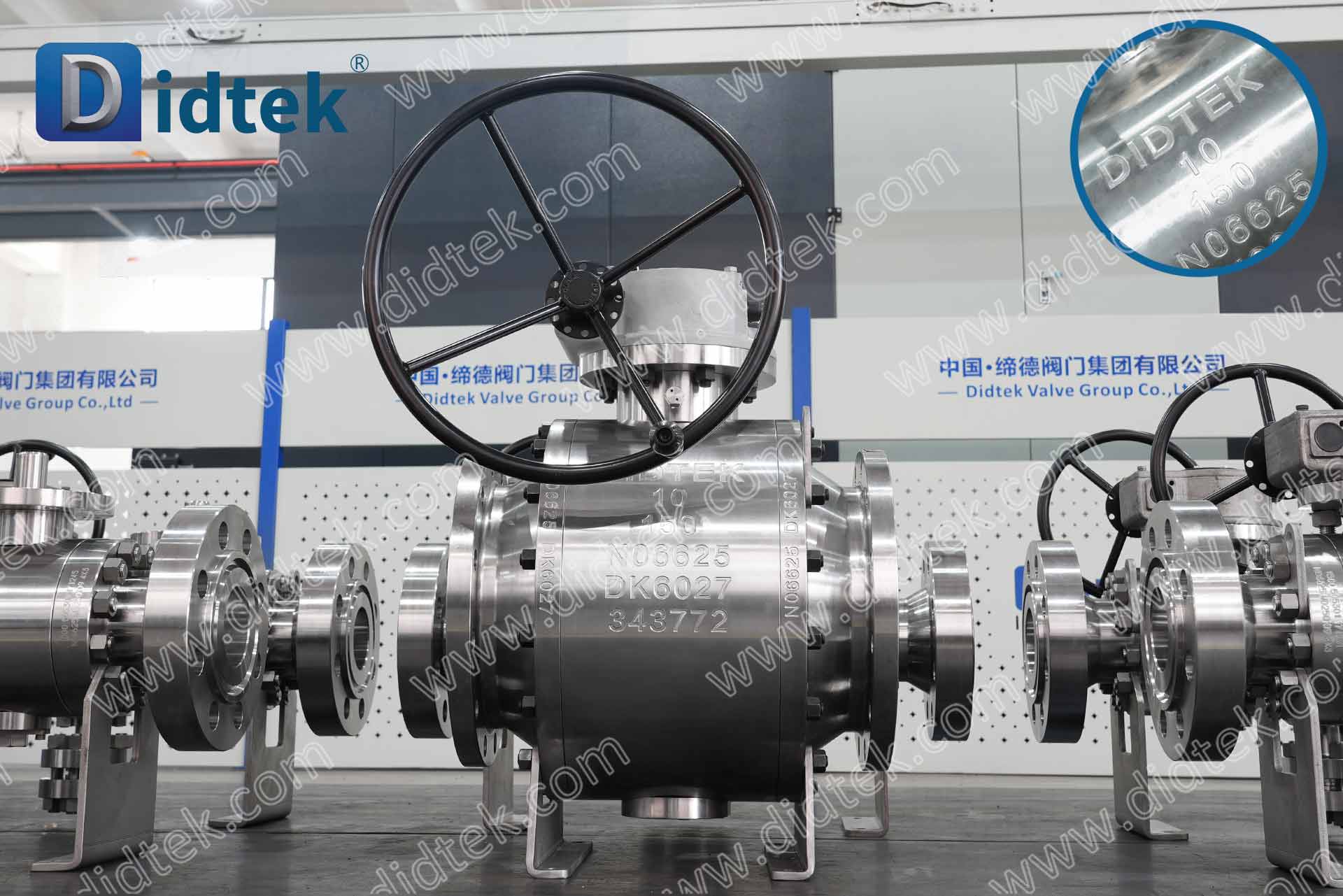

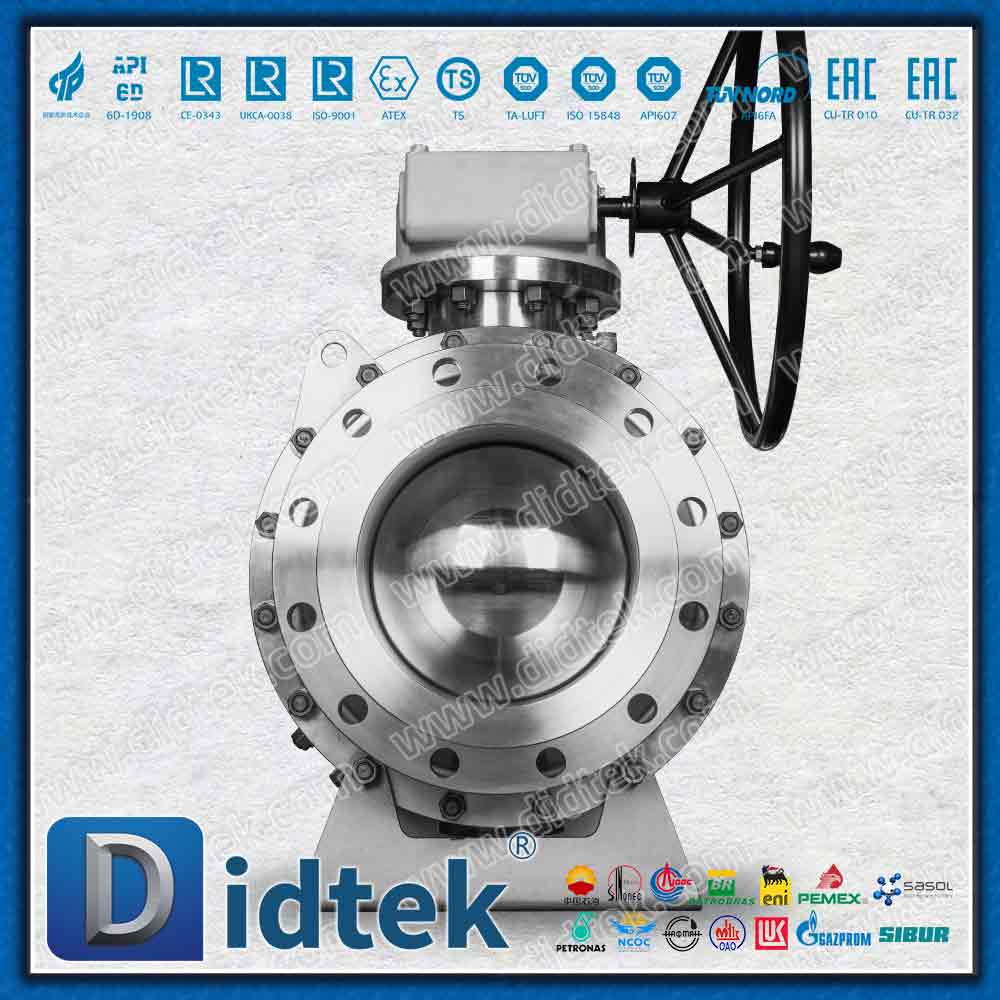

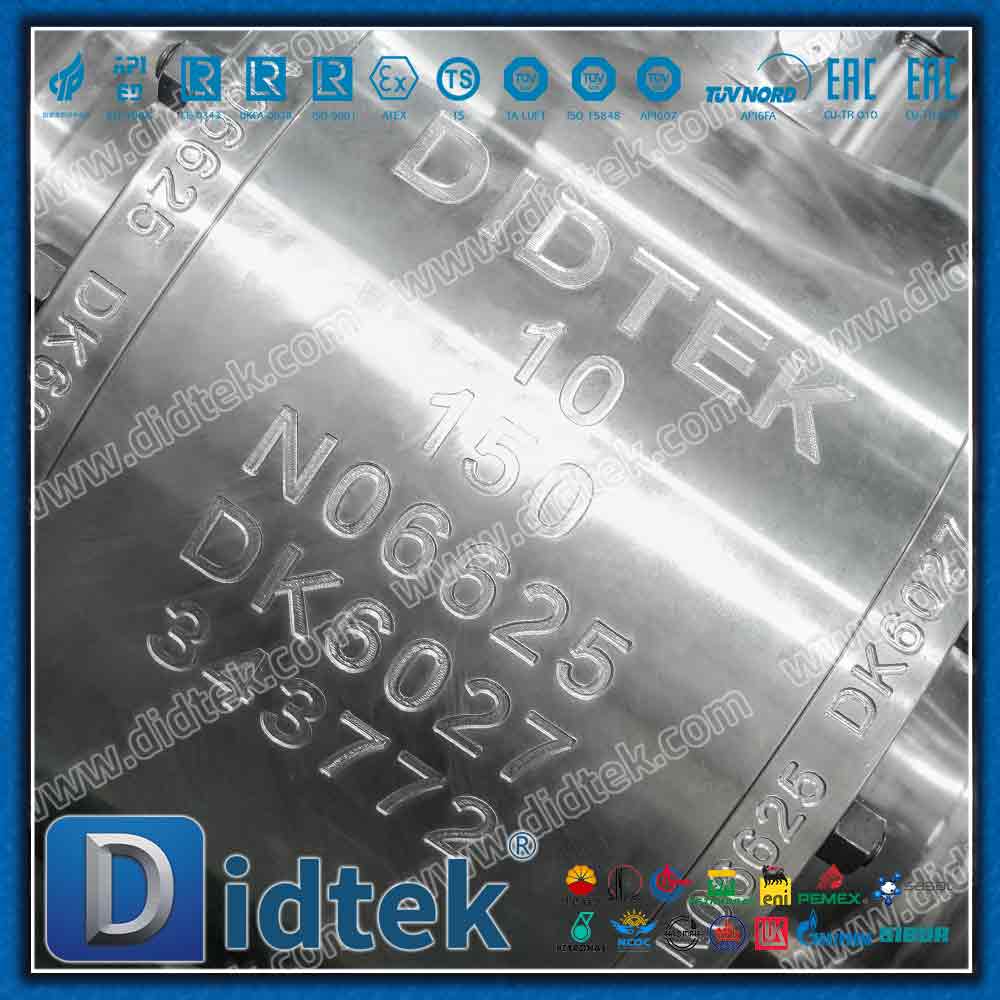

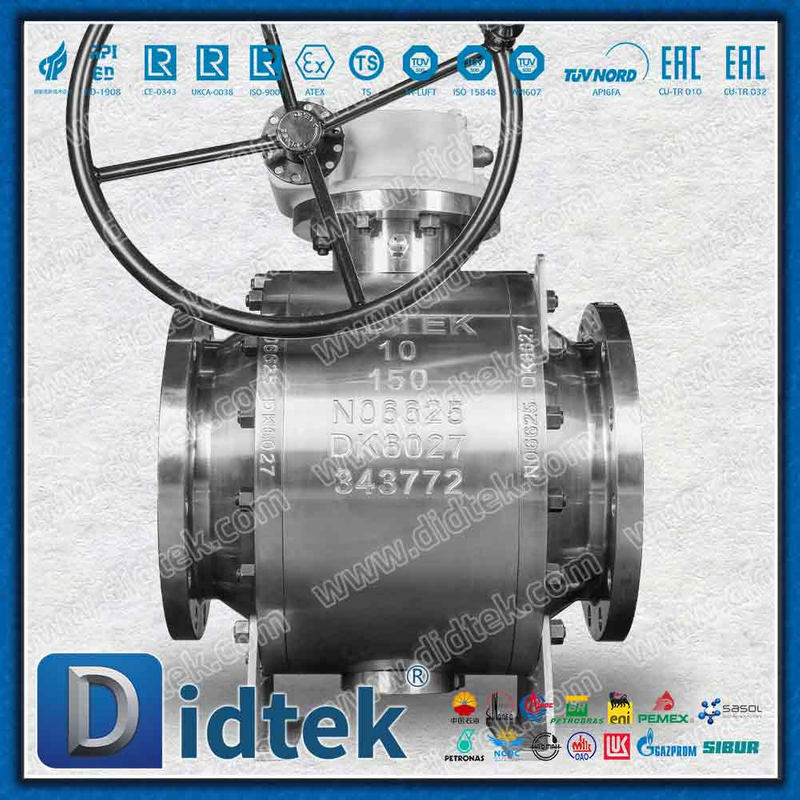

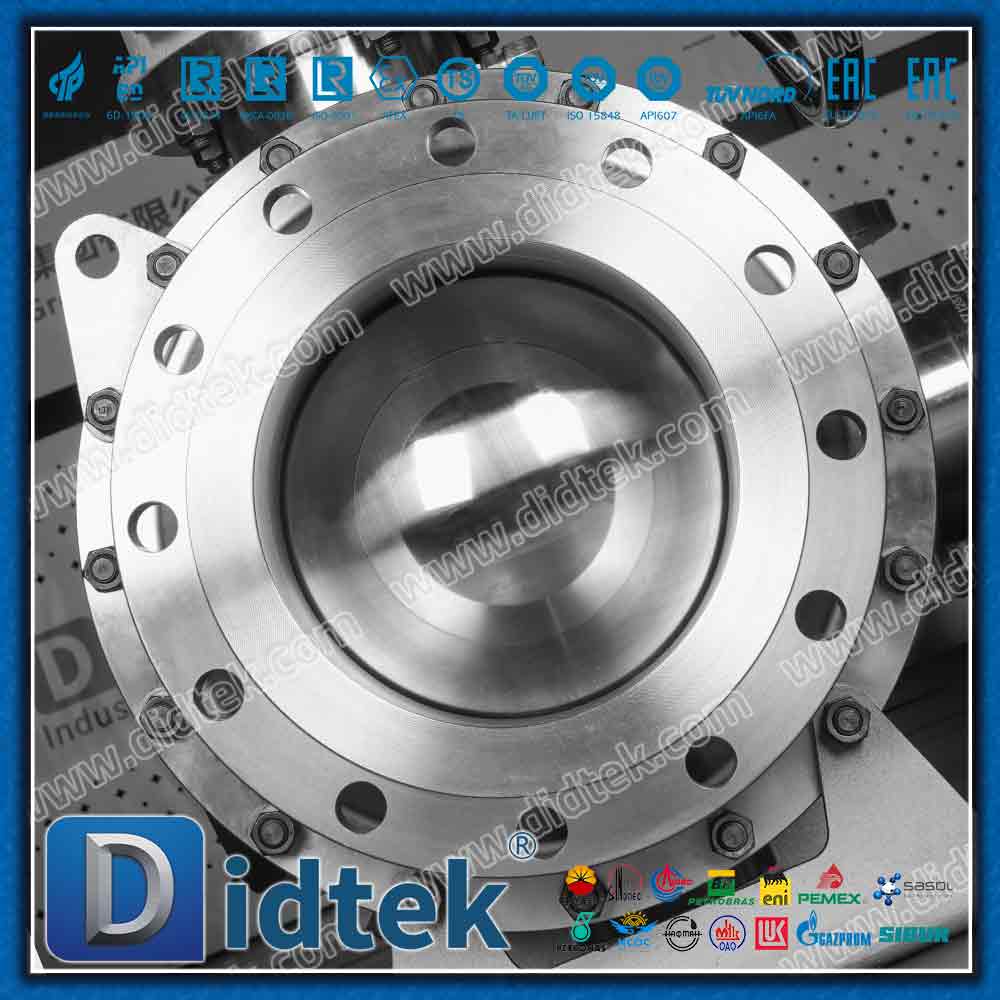

Манжетное уплотнение Inconel Alloy625 Шаровой клапан с цапфой Elgiloy
Поделиться с:
Шаровой кран Elgiloy с цапфой из сплава Inconel 625 с манжетным уплотнением — это шедевр инженерной мысли высокого класса, разработанный для сред, в которых стандартная нержавеющая сталь не справляется.
Шаровой кран Elgiloy с цапфой из сплава Inconel 625 с манжетным уплотнением предназначен для трубопроводов с высокими требованиями, где важны коррозионная стойкость, надежная изоляция и стабильные характеристики уплотнения. В клапане используется сплав Inconel 625 (UNS N06625) , никель-хром-молибденовый сплав, выбранный для эксплуатации в агрессивных и коррозийных средах.
Ключевой особенностью этого клапана является подпружиненное манжетное уплотнение с пружиной Elgiloy . Пружина непрерывно прикладывает уплотняющее усилие к манжетному уплотнению, помогая системе уплотнения адаптироваться к изменениям давления и температуры, сохраняя при этом стабильный контакт во время работы. Элгилой выбран из-за его коррозионной стойкости, механической прочности и способности сохранять силу пружины в сложных условиях эксплуатации.
Шаровая конструкция, установленная на цапфе, механически поддерживает шар и снижает нагрузку, передаваемую непосредственно на седла клапана. Такая конструкция помогает контролировать рабочий крутящий момент и повышает стабильность при изоляции трубопроводов большого размера или высокого давления. Разъемная конструкция корпуса также обеспечивает удобный доступ для осмотра и обслуживания.

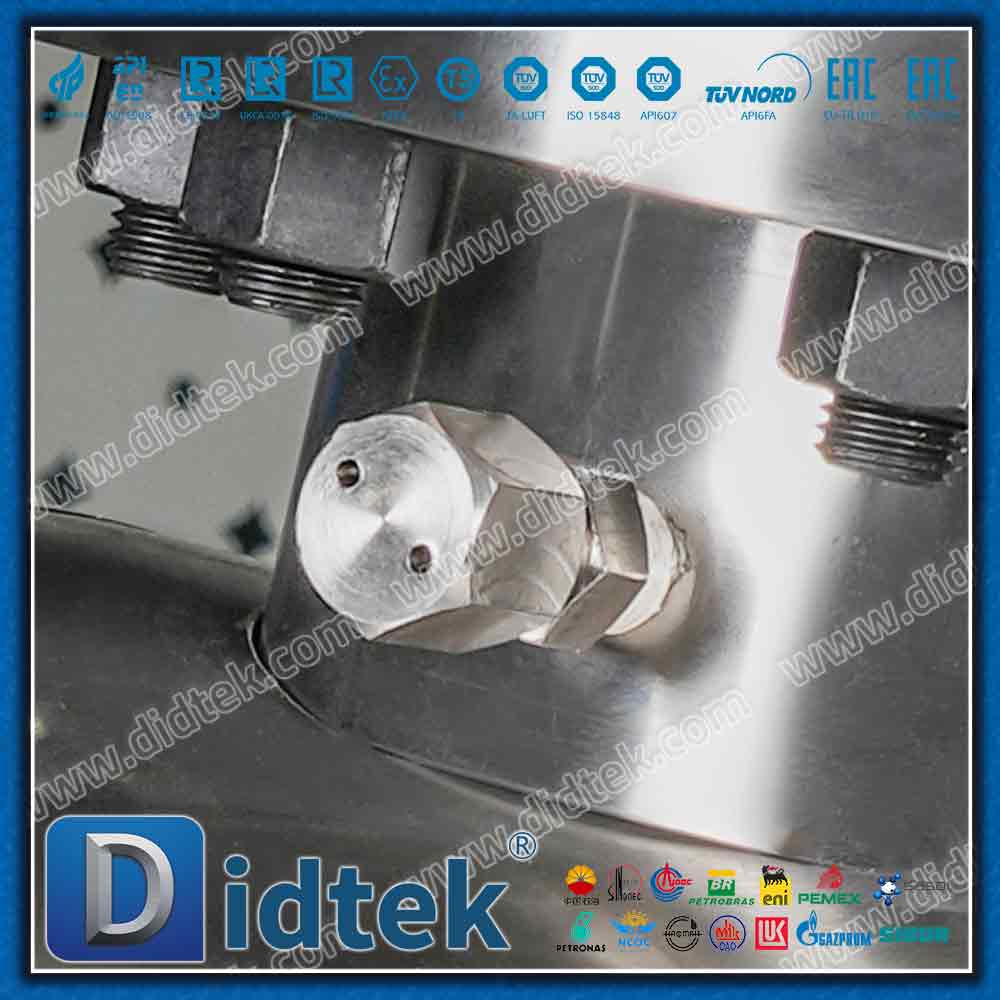

Клапан оснащен противовыбросовым штоком, антистатическими устройствами и возможностью двойной блокировки и спуска воздуха . Полнопроходные или уменьшенные конфигурации могут быть выбраны в соответствии с требованиями проекта, а вентиляционные и дренажные устройства могут быть встроены для сброса давления, дренажа и процедур технического обслуживания.
Этот 10-дюймовый шаровой кран с цапфой класса 150, разработанный в соответствии с API 6D , оснащен фланцевыми соединениями RF, мягким седлом из PEEK и червячной передачей. Он пригоден для воды, пара, масла и совместимых агрессивных сред в указанных пределах материала, давления и температуры.
Параметры продукта
Имя параметра
Параметр
Диапазон размеров
10 дюймов
Диапазон давления
150 фунтов
Материал
N06625 / Инконель, сплав 625
Тюлень
Мягкое сиденье: PEEK
Температурный диапазон
-40°С ~ 200°С
Дизайн в соответствии
API 6D
Лицом к лицу
АСМЭ Б16.10
Концевые фланцы
АСМЭ Б16.5
Тип торцевого соединения
РФ
Пожарная безопасность
API 6FA
Проверка и испытание
API 598
Работать
Червячная передача
Тип кузова
Разделенное тело
Тип клапана
Цапфовый шаровой клапан
Подходящая среда
Вода, пар, масло и совместимые агрессивные жидкости
Описание конструкции
Конструкция из сплава Inconel 625. Сплав на основе никеля N06625 обеспечивает высокую устойчивость к коррозии в сложных химических, морских и технологических средах.
Пружинное манжетное уплотнение Elgiloy: Пружина Elgiloy постоянно подает напряжение на манжетное уплотнение, помогая поддерживать уплотнительный контакт при изменениях давления в системе и рабочей температуры.
Конструкция, установленная на цапфе: фиксированный шар имеет механическую поддержку, что снижает нагрузку на седло и помогает поддерживать стабильную работу и контролируемый крутящий момент.
Конструкция с двойной блокировкой и выпуском воздуха: клапан может обеспечить изоляцию трубопровода вместе с вентиляцией или дренажем полостей для процедур проверки и технического обслуживания.
Гибкая работа: клапан поставляется с червячной передачей и может быть сконфигурирован для различных режимов работы в соответствии с требованиями проекта.
Параметры
Бренд
ДИДТЕК
Структура
Цапфа Шар
Материал
Сплав 625
Тип
Кованый шаровой кран
Тест
100% количество протестировано перед поставкой
Гарантия
18 месяцев после отгрузки и 12 месяцев после установки
Доставка
15 - 60 дней
Образец
Образец доступен Didtek Valve
Цвет
Запрос клиента
Упаковка
Фанерный чехол
минимальный заказ
1 комплект
Сертификат
API 6D, CE, UKCA, ISO 9001, TS, EAC, ISO 15848, TA-LUFT, API 607, API 6FA и т. д.
Место происхождения
Чжэцзян, Китай (материк)
Детали доставки
Отправлено через 15-30 дней после оплаты
Port
Шанхай или Нинбо
Условия оплаты
LC, D/A, D/P, T/T, Western Union
Применение и функции
Шаровой кран Elgiloy с цапфой из сплава Inconel 625 с манжетным уплотнением предназначен для требовательных промышленных трубопроводных систем, где традиционные материалы клапанов могут обеспечить недостаточную коррозионную стойкость. Конструкция из сплава 625, подпружиненная система уплотнений и конструкция с креплением на цапфе делают его пригодным для изоляции в условиях агрессивных или сложных технологических сред.
Морские и морские системы: сплав 625 обеспечивает высокую устойчивость к средам, содержащим хлориды, что делает клапан подходящим для некоторых применений в морской воде, морской обработке и морских трубопроводах.
Переработка сернистого газа. Конструкция из коррозионностойкого никелевого сплава может быть использована в системах переработки газа, содержащих HS 2и CO 2, в зависимости от требований к материалам и обслуживанию конкретного проекта.
Химическая обработка: Подходит для изоляции в химических и нефтехимических трубопроводах, работающих с совместимыми агрессивными жидкостями, технологическими жидкостями и специальными химикатами, где требуется повышенная коррозионная стойкость.
Нефтегазовые трубопроводы: конструкция, установленная на цапфе, обеспечивает стабильную запорную функцию в системах транспортировки, переработки и терминалов нефти и газа.
Служба критической изоляции: сочетание подпружиненного манжетного уплотнения Elgiloy, седла из PEEK, функции DBB и устойчивой к коррозии конструкции из сплава 625 обеспечивает надежную изоляцию и контролируемое управление давлением в полости в требовательных технологических системах.
