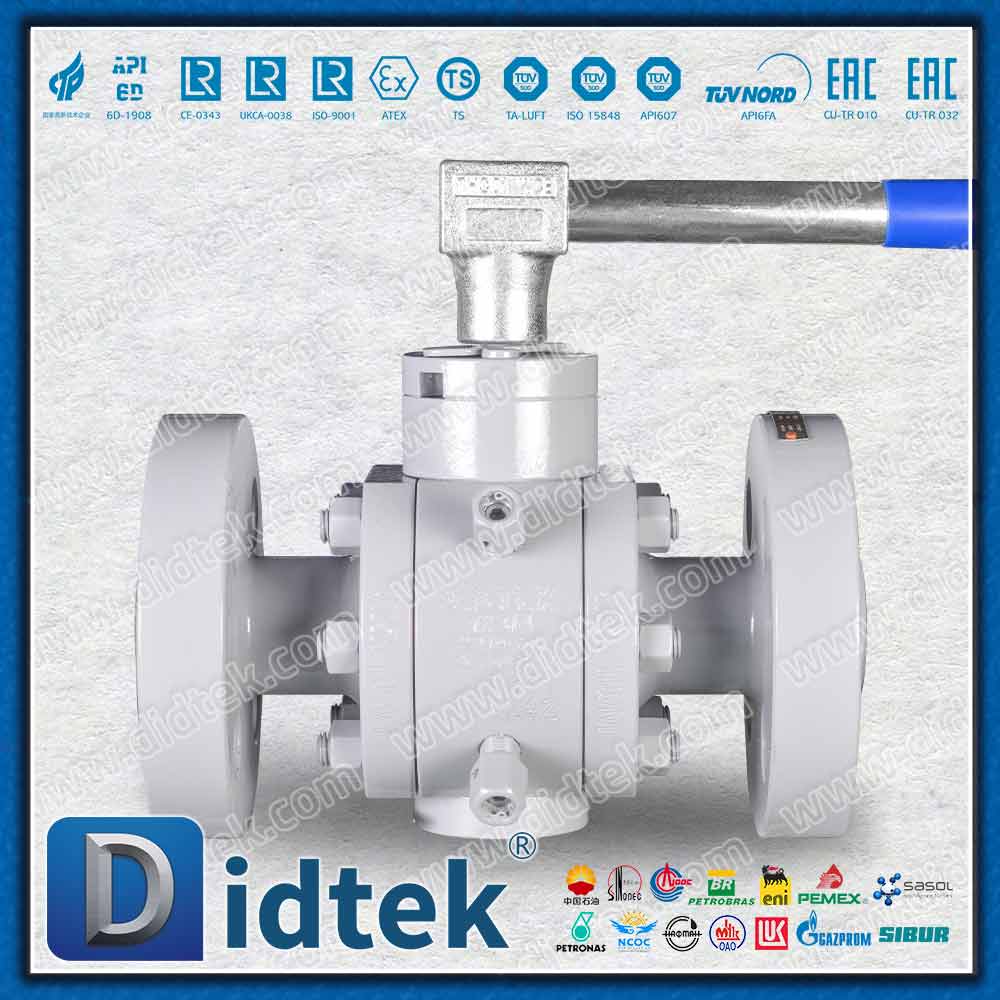

Малый диаметр шарового крана высокого давления с трехходовой ручкой и цапфой

Описание конструкции

• Конструкция с фиксированной цапфой небольших размеров: в отличие от плавающих клапанов, которые могут «заклинивать» под высоким давлением, опора цапфы обеспечивает плавное вращение рукоятки и постоянную герметичность.

• Целостность ковки под высоким давлением: изготовлены из цельных поковок (ASTM A105N или F316), чтобы выдерживать циклы экстремального давления без риска пористости или структурного разрушения.

• Универсальные схемы потока (порт L и T):

  L-порт: используется для отклонения потока под углом 90° между двумя портами.

  T-порт: позволяет смешивать, разделять поток или соединять все три порта.

• Компактная рукоятка высокого давления: прочная рукоятка эргономичной конструкции с возможностью блокировки для предотвращения случайного срабатывания в критически важных системах.

• PEEK или металлическое уплотнение: Высокопроизводительные седла из PEEK обеспечивают превосходную устойчивость к «холодной текучести» при давлении до 15 000 фунтов на квадратный дюйм.

Шаровой кран с трехходовой ручкой и цапфой малого диаметра высокого давления широко используется в сложных условиях благодаря превосходным свойствам материала:

• Гидравлические блоки управления (HCU): Переключение потока между различными гидравлическими контурами.

• Установки для впрыска химикатов: перенаправление химикатов из хранилища в точки впрыска.

• Отбор проб природного газа: отвод L-порта под высоким давлением для анализа качества газа.

• Приборы нефтеперерабатывающего завода: изоляция и байпас для датчиков высокого давления.
